5 Расчет фундамента глубокого заложения
Расчет фундамента глубокого заложения выполняем для самого нагруженного сечения 1-1.
1. На фундамент передается нагрузка, собранная по первой группе предельных состояний
кН.
2. Выбираем марку сваи и принимаем отметку ее конца с учетом грунтовых условий, длины сваи.
Высота ростверка 600 мм, глубина заложения подошвы ростверка 2,35 м. Инженерно геологические условия площадки позволяют нам в качестве несущего слоя принять глину полутвердую IL = 0.15 или залегающий ниже песок средней крупности насыщенный водой. В качестве несущего слоя принимаем песок, при условии, что сваю заглубляем не менее чем на 1 метр. Свая сечением 30х30 мм, заделка сваи в ростверк 30 см.
Длина сваи рассчитывается по формуле:
;
- глубина заделки сваи в ростверк;
- мощность слабых грунтов прорезаемых сваей;
- глубина погружения сваи в грунт;
Принимаем марку сваи С 10 -30.
Отметка конца сваи: 12,65 м, следовательно, на 1,75 м свая заделывается в грунт основания. Глубина заложения ростверка d2 = 2,35 м. Глубина заложения сваи 12,05 м.

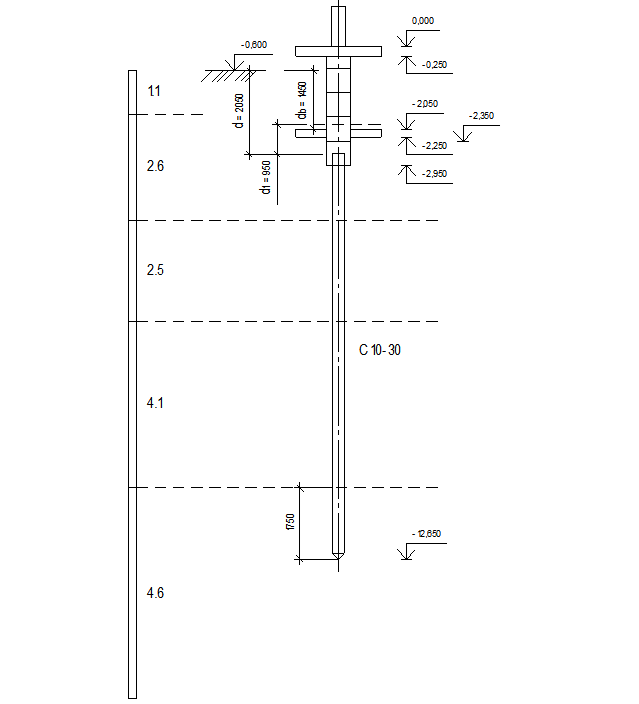

Рисунок 2 - Свайный фундамент
6. Определение несущей способности сваи по грунту
Так как шарнирное сопряжение, следовательно, нагрузка передается центрально.
);
где
- коэффициенты условия работы сваи в грунте, принимаемые по СНиП 2.02.03-85.
В инженерно-геологических условиях соответствующей строительной площадки используются сваи заводского изготовления, которые по условиям работы в грунте - забивные.
;
R - расчетное сопротивление под концом сваи R = 4164 кПа ;
z = 12,05 м;
А - площадь поперечного сечения сваи А = 0,09 мІ;
и - наружный периметр сваи 1,2 м;
- длина участка однородного по составу и свойствам грунта контактирующего со сваей, по СНиП должна быть не более 2 м, исходя из требуемой точности расчета.
| песок пылеватый |  =3,025
|  =1,35
|  =25 кПа
|
| супесь IL = 0.67 |  =4,7
|  =2
|  =11,8 кПа
|
 =5,95
|  =0,5
|  =12,4 кПа
| |
| глина IL = 0.15 |  =6,95
|  =1,5
|  =59,9 кПа
|
 =8,45
|  =1,5
|  =62,675 кПа
| |
 =9,75
|  =1,1
|  =64,625 кПа
| |
| песок средней крупности |  =11,175
|  =1,75
|  =66,645 кПа
|
кН;
Определяем допустимую нагрузку на сваю:
; (17)
.
7. Расчет свайного фундамента по несущей способности
Определяем ориентировочную площадь подошвы ростверка
; (18)
- средний удельный вес ростверка и грунта на его обрезах 22,5 кн/мі;
- глубина заложения ростверка 2,35 м;
;
Предварительный вес ростверка и вес грунта на обрезах ростверка:
; (19)
кН;
Число рядов:
м; С > 3d;
Принимаем шаг свай равный 2,3 м;
Конструируем ростверк.
Принимаем b = 0,6 м;
Фактическое
,
Где:
- вес грунта на свесах фундамента;
1,1[(19,6*3)/2,4 + 9,8/2,4+0.6*0.6*1*25] = 41,34 кН на 1 п.м.;
Фактическая нагрузка на сваи:
Проверяем условие:
;
- условие выполняется;
- недогруз.
Расчет ширины условного фундамента:
;
;
;
Вусл. =
м;
Lусл. = 1 м (фундамент ленточный);
8 Сравнение вариантов
