Рассчитываем фундамент неглубокого заложения. По самому нагруженному сечению 1-1, N II = 226,741 кН;

Требуемая площадь фундамента

; (4)

где - средний удельный вес грунта и бетона, принимаемый = 22,5кН/м;

А =226,741/(150-2,4*22,5) = 2,361 м;

Ширина фундамента:

b = А/1 =2,361 - т.к. фундамент ленточный.

γII = (20*1,65+20,8*2,5+20,1*4,1+19,9*4,6)/(1,65+2,5+4,1+4,6) = 20,15 кН/м³;

γ2 =20; h2 =1,65;

γ3 =20,8; h3 =2,5;

γ4 =20,1; h4 =4,1;

γ5 =19,9; h5 =4,6;

– осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента, кН/м³ (тс/м³);

γ’II = (1,1*20+0,95*20)/2,05 = 20 кН/м³;

Из условия l/h = 6,82 принимаем g _с1; g _с2

По таблице 5 методического указания принимаем:

Mv = 1,15; Mg = 5,59; Mc = 7,95;

Принимаем d б = 1,45; d 1 = 0,65; g _с1 = 1,25; g _с2 = 1,0; ; ; cII = 4;

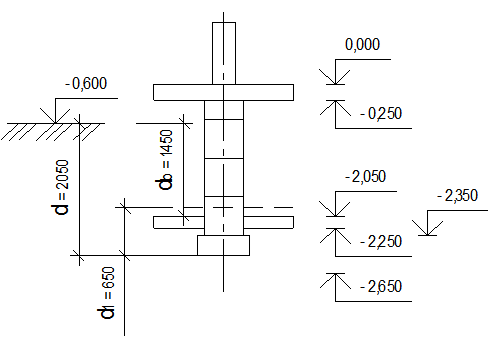

db = 2,05 – 0,6 = 1,45 м – глубина подвала (расстояние от уровня планировки до пола подвала), м;

d1 = h_s + (h_cf*g _cf)/g ^'_II = 0,3 + 0,1 + (0,2*25)/20 = 0,4 + 0,25 = 0,65 м;

h_s - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

h_cf - толщина конструкции пола подвала, м;

g_cf - расчетное значение удельного веса конструкции пола подвала, кН/м³;

Расчетное сопротивление грунта в основании фундамента определяем по формуле:

; (11)

R = 1,25*1/1,1*(1,15*1*2,26*20,15+5,59*0,65*20+(5,59-1)*1,45*20+7,95*4) =

= 329,488;

Так как расхождение между значениями R и , определяемое как

; (12)

100*(329,488 - 150)/329,488 = 119%, что > 10%, расчет продолжаем.

Расчёт повторяется:

А = 216,66/(329,488 - 2,4*22,5) = 0,793 м;

b = А/1 = 0,793 м;

R = 1,25*1/1,1*(1,15*1*0,793*20,15+5,59*0,65*20+(5,59-1)*1,45*20+7,95*4) =

= 290,86;

100*(329,488 – 290,86)/329,488 = 11,72%, что > 10%, расчет продолжаем.

Расчёт повторяется:

А = 216,66/(290,86 - 2,4*22,5) = 0,915 м;

b = А/1 = 0,915 м;

R = 1,25*1/1,1*(1,15*1*0,915*20,15+5,59*0,65*20+(5,59-1)*1,45*20+7,95*4) =

= 298,50;

100*(298,50 – 290,86)/298,50 = 2,56%, что < 10%, расчет заканчиваем.

Конструируем фундамент с учетом модульных размеров:

Принимаем типовые фундаментные конструкции.

Конструктивно принимаем 3ФБС 24.6.6(19,6 кН); ФБС 24.3.6(9,8 кН); ФЛ 24.10(15,2 кН)

Определяем вес фундамента:

Gф = (19,6*3)/2,4 + 9,8/2,4 + 15,2/2,4 = 34,92 кН – вес фундамента;

Определяем вес грунта на обрезах фундамента:

Gгр = 1*(1-0,6)*(0,1*20+0,2*25) = 2,8 кН на 1 п.м. - вес грунта на свесах;

Рассчитываем среднее давление под подошвой фундамента

Проверяем условие:

;

R = 1,25*1*(1,15*1*1,0*20,15+5,59*0,65*20+(5,59-1)*1,45*20+7,95*4) /1,1 =

= 296,31;

;

254,38 <296,31 - условие выполняется.

Недогрузка составляет:

⇒ фундамент запроектирован экономично.
