5. Проверяем общее передаточное число редуктора лебедки по формуле

Дата: 2025-06-02; Просмотры: 8

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

(8)

где n _дв — число оборотов двигателя.

6. Провести анализ применения полипласта к поставленной задаче /Вычисляем по формуле

η_пол - кпд полиспаста

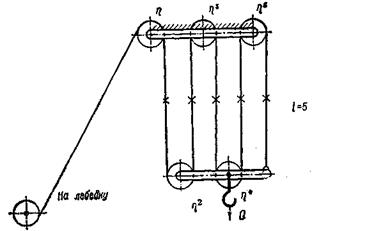

i_пол – кратность полиспаста, на показанной схеме i_пол = 5

Полиспаст в i_пол раз уменьшает усилие в канате, но в i_пол раз уменьшает скорость подъёма (перемещения) груза.

Далее повторяем пункты 1-5, учитывая полиспаст:

1. Коэффициент полезного действия блоков

η_общ = η^п_бл (1)

где η_бл – к.п.д. одного блока; п – количество блоков.

2. Подобрать стальной канат. Стальные канаты подбирают по разрывному усилию R с учетом требуемого коэффициента запаса прочности k. Аналитически выражение этого условия:

R/P_k ≥ k (2)

где P_k – максимальное рабочее усилие в канате подъемника (кгс), вычисляемое по формуле:

(3)

где Q_расч – вес груза и грузовой платформы (кгс).

3. Вычисляем канатоемкость барабана лебедки по формуле:

(4)

где l — длина барабана, м; m — возможное количество слоев навивки каната на барабан; d_бар – диаметр барабана лебедки, м; d_кан – диаметр каната, м.

Возможное количество слоев навивки каната m на барабан определяем по диаметрам реборды барабана, бараьана и каната с учетом запаса выступа реборды для предотвращения схода каната:

(5)

где d^’_бар – диаметр барабана лебедки по ребордам. При выборе лебедки исходим из того, что на ее барабан надо вместить канат длинной T:

(6)

где H — максимальная высота подъема груза. 2π(d_бар + d_кан) – несматываемые витки на барабане. Пригодность лебедки по канатоемкости определяем из условия T < L .

4. Определяем требуемую мощность двигателя по наибольшему усилию в канате P_k скорости каната v и коэффициенту полезного действия лебедки η_леб:

(7)

где P_k — наибольшее усилие в канате, (кгс); v — скорость каната, м/сек.

По вычисленной мощности выбираем в каталоге подходящий двигатель.

5. Проверяем общее передаточное число редуктора лебедки по формуле

(8)

где n _дв — число оборотов двигателя.
