Ответить на контрольные вопросы.

Дата: 2025-05-21; Просмотры: 5

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Что называется ценой деления планиметра?

1. Угол между полюсным и обводным рычагом не должен быть больше________ и меньше ________?

Изучение устройства буссоли.

Цель: научиться пользоваться буссолью и ориентироваться на местности.

Приборы: Буссоль БГ-1, БШ, карты М 1:10 000, 1: 25 000, 1:50 000.

Задание

1. Изучить устройство буссоли БГ-1.

2. Измерить азимут заданного направления с помощью буссоли.

3. Решение задач.

Отчет

Задание 1. Устройство буссоли БГ-1. На рисунке 10 подписать основные части буссоли.

1.________________________________________ 2.________________________________________ 3.________________________________________ 4.________________________________________ 5.________________________________________ 6.________________________________________

Рис. 10.

Задание 2. Азимут заданного направления _________________________.

Задание 3.Решение задач.

1. Дан азимут, найти румб. Дан румб найти азимут

(Индивидуальное задание)

2. На рисунке 11,12 показать прямой и обратный дирекционный угол линий «1-2» и»3-4».

1 3

2

4

Рис. 11 Рис. 12

3. Дан прямой дирекционный, найти обратный. (Индивидуальное задание)

Прямой дирекционный угол α=______________ обратный_______

____________________________________________________________.

Ответить на контрольные вопросы.

Что называется дирекционным угол?

Виды меридианов?

Что такое склонение магнитной стрелки?

Что такое сближение меридианов?

Теодолитная съемка.

Цель: Научиться измерять горизонтальные углы способом «полного приема», магнитный азимут, расстояние с помощью дальномера.

Приборы: теодолит: Т-30. 2Т-30, 2Т-30П, веха, штатив.

Задание

1. Изучить устройство теодолита 2Т-30П.
2. Выполнить первую поверку теодолита.
3. Научиться снимать отсчеты по горизонтальному и вертикальному кругу.
4. Измерить горизонтальный угол способом «полного приема» между заданными точками.
5. Измерить магнитный азимут заданного направления.

Отчет

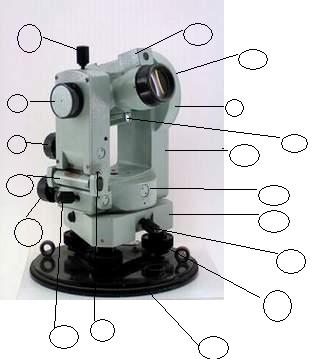

Задание 1. На рисунке 16 подписать номера, которые соответствуют устройству теодолита:

1. Основание теодолита 2. Подъемные винты 3. Подставка 4. Горизонтальный круг 5. Закрепительный винт лимба 6. Закрепительный винт алидада 7. Наводящий винт алидады 8. Цилиндрический уровень 9. Юстировочные винты цилиндрического уровня 10. Стойки 11. Кремальера 12. Закрепительный винт трубы 13. Наводящий винт трубы 14. Прицел 15. Вертикальный круг 16. Цилиндрический уровень при трубе 17. Объектив

Рис. 16

Задание 2. Выполнить и описать первую поверку теодолита:

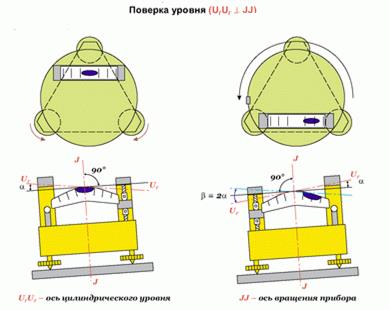

а) поверка перпендикулярности оси цилиндрического уровня горизонтального круга основной оси теодолита.

Юстировка

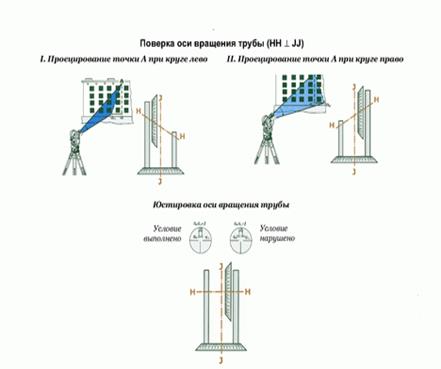

б) Выполнить и описать поверку перпендикулярности визирной оси, оси вращения трубы:

Юстировка:

в) Выполнить и описать поверку сетки нитей теодолита:

Юстировка:

Задание 3. Снять отсчет по отсчетному механизму на рисунке 17,18.

Теодолит Т-30 Теодолит 2Т-30

Рис. 17. Рис. 18.

Задание 4. Измерить горизонтальный угол способом «полного приема». Все результаты заносятся в таблицу 8.

Теодолит устанавливают в вершину измеряемого угла. По концам направлений устанавливаются вехи. Вращением алидады при круге Право труба теодолита на водиться по левому направлению угла и по горизонтальному кругу

производятся Ν_л^кп _. Затем вращением алидады теодолит наводится по правому направлению и по горизонтальному кругу производится отсчет Ν_п^кп. На этом первый полуприем заканчивается. Открепляется лимб и поворачивается примерно на 90⁰. Труба переводиться через зенит и в той же последовательности измерения повторяются вторым полуприемом – при круге Лево. При этом по горизонтальному кругу производят отсчеты соответственно Ν_л^кл и Ν_п^кл. Индексы «КЛ» и «КП» обозначают название круга, при котором взяты эти отсчеты.

Не снимая прибора производят следующие вычисления:

1. значение горизонтального угла в полуприемах

β_п = Ν_п^кп - Ν_л^кп – значение угла при круге право

β_л = Ν_п^кл - Ν_л^кл – значение угла при круге лева

1. ошибку измерения угла: Δβ = β_п - β_л. При этом должно соблюдаться условие: Δβ≤ 2ť, где ť – точность отсчета по горизонтальному кругу. Для технических оптических теодолитов ť = 1^,.

При нарушении этого условия измерения повторяются.

1. Среднее значение горизонтального угла:

β_п + β_л.

β_ср = ------------

2

Табл. 8

Ответить на контрольные вопросы.

1.Точность теодолита Т-30. 2Т-30?

2.Привести теодолит в рабочее положение - это выполнение следующих операции?

3.Что называется теодолитным ходом?

4.Требования предъявляемые к проложению теодолитного хода?

Нивелирование

Задание 1. Виды нивелирования:

- тригономерическое выполняется ____________________________________

__________________________________________________________________

- геометрическое выполняется________________________________________

- физическое_______________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________

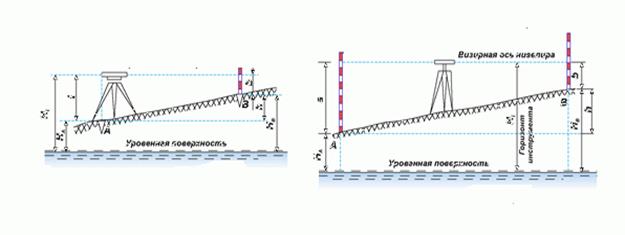

Задание 2. Геометрическое нивелирование способом « из середины» и «вперед»

Дописать формулы на рисунке 20.

Геометрическое нивелирование

«вперед» «из середины»

Рис. 20.
