Проведение горизонталей. Решение задач по карте с горизонталями.

Дата: 2025-05-21; Просмотры: 6

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Цель: научится проводить горизонтали и решать задачи.

Приборы: карты, чертежные принадлежности.

Задание.

1. Перенести точки с заданными отметками.

2. Приготовить палетку.

3. По точкам с заданными отметками изобразить рельеф горизонталями.

4. Определить форму рельефа, изображенную горизонталями.

5. Определить уклон линии АВ.

6. Оформить карту.

Условия задания: (Индивидуальное задание)

1. Масштаб карты 1: _________________;
2. Высота сечения рельефа __________м;
3. Интерполирование выполнить графическим методом.

Отчет

Задание 1. Перенести точки с заданными отметками.

Задание 4. Написать получившуюся форму рельефа___________________.

Задание 5. Нанести линию АВ, определить уклон линии i =h/d, где:

h- превышение между двумя точками, равно _________________________м;

d – заложение ската, измеряется на карте по заданному направлению _____м.

i= _______________________.

Ответить на контрольные вопросы.

Что называется горизонталью?

Виды горизонталей?

Свойства горизонталей?

Изучение устройства планиметра. Измерение площади планиметром, палеткой.

Цель: научиться измерять площадь с помощью планиметра и палетки.

Приборы: карты М 1:10 000, 1: 25 000, 1:50 000, полярный планиметр, палетка, чертежные и счетные принадлежности.

Задание.

1. Изучить устройство планиметра.

2. Научиться снимать отсчеты по счетному механизму.

3. Определить цену деления планиметра.

4. Определить площадь заданного объекта с помощью полярного планиметра.

5. Измерить заданную площадь с помощью палетки.

Отчет

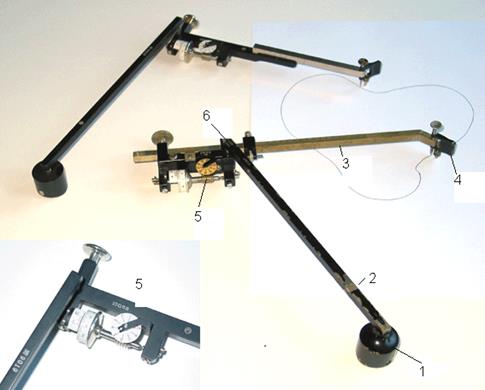

Задание 1 . На рисунке 6 изучить устройство планиметра и подписать основные части планиметра.

Рис. 6

1.___________________________________________________

2.___________________________________________________

3.____________________________________________________

4.____________________________________________________

5.____________________________________________________

6.____________________________________________________

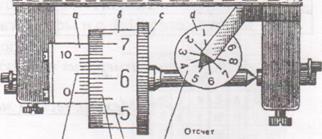

Задание 2. На рисунке 7 снять отсчет по счетному механизму

Рис. 7

Задание 3. Определить цену деления полярного планиметра.

Для этого на карте выбирают геометрическую фигуру (квадрат или прямоугольник), площадь которой S (га) определяется в масштабе карты . В качестве такой фигуры можно использовать квадраты координатной сетки карты. Размеры фигуры должны быть не менее 10 см. Планиметр устанавливают в такое положение, чтобы обводной шпиль находился на начальной точке обвода. При обводе данной фигуры угол между обводным и полюсным рычагами должен быть не менее 30 и не более 150 градусов. Перед началом обвода производят начальный отсчет по счетному механизму (n_н ). Держась за рукоятку обводного рычага, обводным шпилем обводят фигуру по часовой стрелке. Вернувшись в начальную точку, производят конечный отсчет (n_к) по счетному механизму. Площадь обводимой фигуры в делениях планиметра вычисляется по формуле N =n_к – n_н . Для точности обводку производят не менее трех раз N_ср= так, чтобы площади различались между собой не более чем на N: 200. Цена деления планиметра определяется по формуле С= . Все результаты занести в журнал определения цены деления планиметра.
