Осколочная заградительная мина ОЗМ-72 (СССР, Россия)
|
|

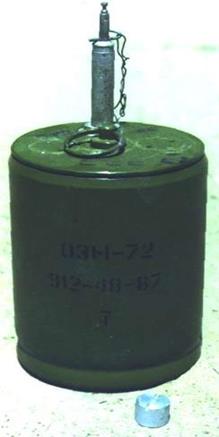

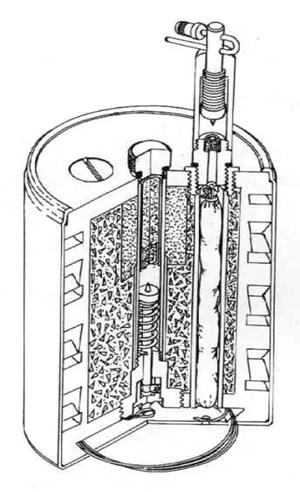

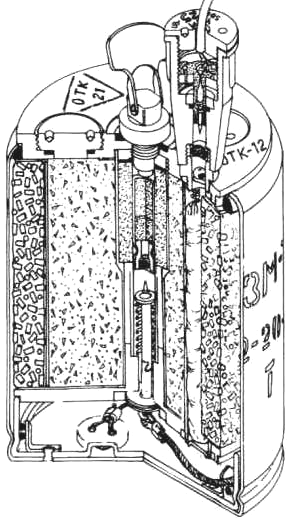

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная мина, выпрыгивающая, кругового радиуса поражения ОЗМ-72 предназначена для минирования местности против живой силы противника. Мина была разработана с целью замены устаревших мин ОЗМ-3 и ОЗМ-4. Корпус мины, как правило, окрашен в зеленый оливковый цвет. На вооружение мина поступает неокончательно снаряженной.
Мина состоит из корпуса (стакана), заряда ВВ, капсюля-воспламенителя, промежуточного детонатора, вышибного заряда, ударного механизма и осколочного элемента. В комплект мины также входит КД №8А, два деревянных колышка, два стальных колышка, взрыватель и проволочная растяжка. Корпус предназначен для размещения боевой части мины и выполнен в виде стакана. Сверху в корпусе имеются два отверстия. Отверстие в центре предназначено для размещения КД №8А и закрыто резьбовой пробкой, отверстие сбоку – имеет втулку, в которой расположен капсюль-воспламенитель. На время транспортировки на втулку накручивается предохранительная крышка. Капсюль-воспламенитель предназначен для инициирования вышибного заряда при срабатывании взрывателя. Вышибной заряд представляет собой заряд дымного пороха, предназначен для обеспечения выпрыгивания мины на определенную высоту и находится на дне стакана под боевой частью мины. Ударный механизм обеспечивает инициирование КД №8А и состоит из стального троса, ударника, пружины ударника и воспламенителя. Ударный механизм расположен внизу в центре мины. Стальной трос одним концом прикреплен к дну стакана, на втором конце трос имеет зацеп для ударника. Ударник с пружиной предназначен для непосредственного накола воспламенителя. Ударник имеет зацеп для крепления к тросу. КД №8А обеспечивает инициирование промежуточного детонатора, который предназначен для обеспечения взрыва заряда ВВ и расположен в верхней части заряда. Заряд ВВ представляет собой литой тротил цилиндрической формы, с двумя сквозными отверстиями. Осколочный элемент состоит из рубленной стальной проволоки залитой смолой, предназначен для обеспечения поражающего действия мины и расположен вокруг заряда ВВ. Деревянные колышки предназначены для крепления окончаний растяжки. Один из металлических колышков используется для крепления мины при установке в снегу, второй – играет роль направляющей и располагается посередине растяжки. Стандартно мина комплектуется одним из взрывателей серии МУВ. Возможна также установка мины с ВПФ, RO-8, МВЭ-72, ВП-12, 13, а также с использованием управляемого подрыва, при помощи подрывных машинок или радиолиний.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя с последующим взрывом вышибного заряда, который обеспечивает выпрыгивание мины из стакана вертикально вверх, в результате чего натягивается стальной трос ударного механизма. При достижении миной определенной высоты, трос разъединятся с зацепом ударника, который под действием пружины инициирует воспламенитель, в результате чего происходит подрыв КД №8А, промежуточного детонатора и заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговое поражение.
Порядок установки
Для установки мины ОЗМ-72 с взрывателями серии МУВ необходимо отрыть лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, выкрутить пробку в центре крышки, вставить КД №8А дульцем вниз и завинтить пробку. Установить растяжку, при этом металлический колышек должен находиться на расстоянии 0.5 м от мины в сторону противника для направления растяжки в сторону мины. Проверить исправность взрывателя и наличие металлоэлемента, после чего открутить колпачок на капсюле-воспламенителе, проверить его исправность и навинтить взрыватель на втулку капсюля-воспламенителя. Закрепить растяжку за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин ОЗМ-72, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки капсюля-воспламенителя и закрыть втулку крышкой. Снять мину с места установки выкрутить пробку, удалить КД №8А из корпуса мины и закрутить пробку на место. Упаковать мину, взрыватель и КД №8А в отдельную тару.
ТТХ мины
Диаметр мины, мм – 108
Высота мины, мм – 155
Масса мины, кг – 5
Масса ВВ (тротил), г – 660
Радиус сплошного поражения, м – 25
Количество осколков, шт – 2400
Высота подрыва мины, м – 0.6-0.9
Дальность полета убойных осколков, м – 50
Применялась в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Замбии.
 |  | ||
DM-31 (Германия)

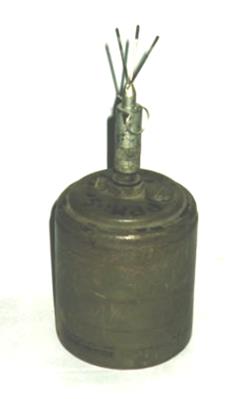

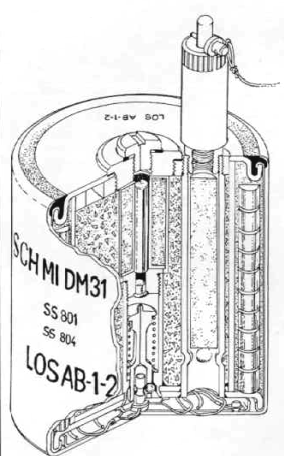

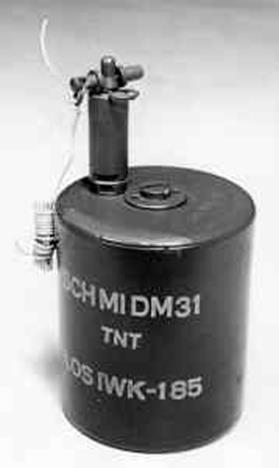

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная мина, выпрыгивающая, кругового радиуса поражения DM-31 предназначена для минирования местности против живой силы противника. Корпус мины окрашен в зеленый оливковый цвет, все надписи на корпусе выполнены желтым цветом. На вооружение мина поступает неокончательно снаряженной.
Мина состоит из корпуса (стакана), заряда ВВ, капсюля-воспламенителя, пиротехнического замедлителя, вышибного заряда, ударного механизма, промежуточного детонатора, запала и осколочного элемента. В комплект мины также входит капсюль-детонатор, взрыватель и комплект растяжек с колышками. Корпус мины предназначен для размещения боевой части мины и выполнен в виде стакана. Сверху стакан закрыт крышкой, в которой находятся два отверстия. Отверстие в центре предназначено для размещения капсюля-детонатора и закрыто резьбовой пробкой, отверстие сбоку – имеет втулку с резьбой для взрывателя, в которой расположен капсюль-воспламенитель. На время транспортировки на втулку накручивается крышка. Капсюль-воспламенитель предназначен для инициирования пиротехнического замедлителя при срабатывании взрывателя. Пиротехнический замедлитель обеспечивает подрыв вышибного заряда с задержкой в 1-2 с после срабатывания взрывателя. Вышибной заряд представляет собой заряд дымного пороха. Он предназначен для обеспечения выпрыгивания мины на определенную высоту и находится на дне стакана под боевой частью мины. Ударный механизм обеспечивает инициирование запала мины при ее выпрыгивании и состоит из стального троса, ударника, пружины ударника и запала. Ударный механизм расположен внизу в центре мины. Стальной трос одним концом прикреплен ко дну стакана, на втором конце трос имеет зацеп для ударника. Ударник с пружиной предназначен для непосредственного инициирования запала. Ударник имеет зацеп для крепления к тросу. Запал обеспечивает инициирование промежуточного детонатора после его накола ударником. Промежуточный детонатор обеспечивает надежное инициирование заряда ВВ мины и расположен в верхней части центрального отверстия заряда ВВ. Заряд ВВ представляет собой литой тротил цилиндрической формы, с двумя сквозными отверстиями и предназначен для обеспечения разлета осколков. Осколочный элемент состоит из мелких стальных цилиндров, общей массой 1.2 кг, расположенных вертикально вокруг заряда ВВ и предназначен для обеспечения поражающего действия мины. Стандартно мина комплектуется механическим взрывателем DM-56 или DM-65 (устройство и принцип действия аналогичны взрывателям МУВ). Возможна также установка мины с любыми взрывателями натяжного действия, имеющими идентичную резьбу или использование управляемого подрыва мины при помощи подрывных машинок или радиолиний.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя. Капсюль-воспламенитель инициирует пиротехнический замедлитель, который через 1-2 с. подрывает вышибной заряд, обеспечивающий выпрыгивание мины из стакана вертикально вверх, в результате чего натягивается стальной трос ударного механизма. При достижении миной определенной высоты, трос от чрезмерного натяжения расцепляется с зацепом ударника, который под действием пружины инициирует запал, в результате чего происходит подрыв капсюля-детонатора, промежуточного детонатора и заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговой радиус поражения.
Порядок установки
Для установки мины DM-31 с взрывателями DM-56 или DM-65 необходимо отрыт лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, выкрутить пробку в центре крышки, вставить капсюль-детонатор дульцем вниз и завинтить пробку. Установить растяжку, проверить исправность взрывателя, после чего открутить колпачок на капсюле-воспламенителе, проверить его исправность и навинтить взрыватель на втулку капсюля-воспламенителя. Закрепить растяжку за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин DM-31, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки капсюля-воспламенителя и закрыть втулку крышкой. Снять мину с места установки, выкрутить пробку, удалить капсюль-детонатор из корпуса мины и закрутить пробку на место. Упаковать мину, взрыватель и капсюль-детонатор в отдельную тару.
ТТХ мины
Диаметр мины, мм – 102
Высота мины, мм – 136
Масса мины, кг – 4
Масса ВВ (тротил), г – 550
Радиус сплошного поражения, м – 27
Высота подрыва мины, м – 1.2
Дальность разлета отдельных убойных осколков, м – 50
Применялась в Анголе, Руанде, Камбодже.
 |  | ||
M16A1 (США)

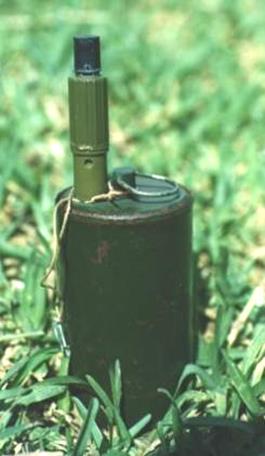

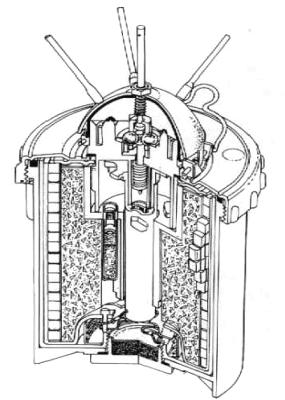

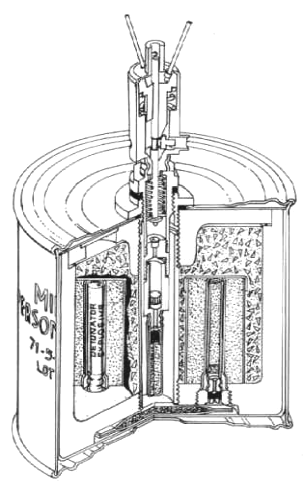

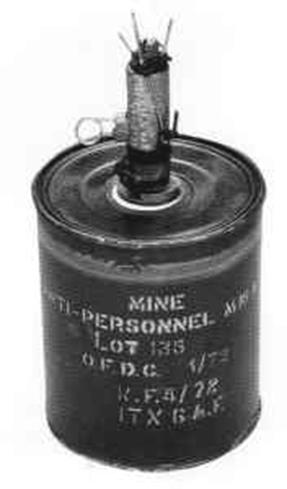

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения М16А1 предназначена для минирования местности против живой силы противника. Мина известна также под названием “Прыгающая Бетти”. М16А1 является модифицированным вариантом мины М16 и содержит меньший по весу заряд ВВ, в результате чего радиус сплошного поражения также уменьшен. На вооружение мина поступает в неокончательно снаряженном состоянии. Мина имеет зеленую оливковую окраску, все надписи выполнены желтым цветом.
Мина состоит из корпуса, заряда ВВ, осколочного элемента, капсюля-воспламенителя, вышибного заряда, двух пиротехнических замедлителей, двух запалов, двух промежуточных детонаторов и взрывателя. Корпус мины имеет форму стакана и предназначен для размещения боевой части. Сверху корпус закрыт крышкой, в центре которой расположена втулка с внутренней резьбой для взрывателя. При транспортировке мины втулка закрывается пробкой. Заряд ВВ (литой тротил) имеет цилиндрическую форму со сквозным отверстием в центре и предназначен для обеспечения разлета осколков. Осколочный элемент (мелко рубленное листовое железо в мастике), расположен вокруг заряда ВВ и предназначен для обеспечения поражающего действия мины. Капсюль-воспламенитель обеспечивает подрыв вышибного заряда при срабатывании взрывателя. Вышибной заряд (70 г дымного пороха) предназначен для обеспечения выпрыгивания мины из корпуса и расположен на дне стакана под боевой частью. Пиротехнические замедлители предназначены для инициирования запалов мины после ее выпрыгивания на определенную высоту. Запалы обеспечивают подрыв промежуточных детонаторов по окончании времени замедления. Промежуточные детонаторы представляют собой два заряда тетрила и предназначены для обеспечения надежного детонирования заряда ВВ. В комплект мины входит комбинированный взрыватель М605, позволяющий производить установку мины, как в нажимном варианте, так и в натяжном при помощи растяжек. Возможна также установка мины в управляемом варианте.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который подрывает вышибной заряд и мина выпрыгивает из стакана вертикально вверх. При взрыве вышибного заряда воспламеняются пиротехнические замедлители, которые при достижении миной высоты 1 м инициируют запалы, в результате чего происходит взрыв промежуточных детонаторов и основного заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговое поражение.
Порядок установки
Для установки мины М16А1 с взрывателем М605 необходимо отрыт лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, проверить исправность взрывателя, выкрутить пробку в центре крышки и вкрутить взрыватель в корпус мины (если используются растяжки, то предварительно установить их). Произвести маскировку мины, удалить предохранительную чеку и покинуть место установки.
При использовании растяжек, после установки взрывателя в мину, необходимо закрепить их за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин М16А1, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки и закрыть втулку пробкой. Снять мину с места установки. Упаковать мину и взрыватель в отдельную тару.
ТТХ мины
Диаметр мины, мм – 103
Высота мины, мм – 120
Масса мины, кг – 3.57
Масса ВВ (тротил), г – 575
Радиус сплошного поражения, м – 20
Высота подрыва мины, м – 1.0
Дальность разлета отдельных убойных осколков, м – 50
Применялась в Анголе, Камбодже, Эритреи, Эфиопии, Малави, Сомали, Замбии.
M16A2 (США)

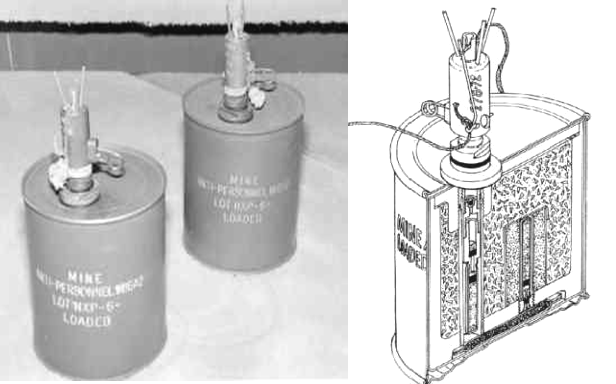

Общий вид и схема устройства мины
Противопехотная осколочная выпрыгивающая мина кругового поражения М16А2 предназначена для минирования местности против живой силы противника. Мина является модифицированным вариантом М16А1. Отличие М16А2 от М16А1 заключается в том, что М16А2 имеет один промежуточный детонатор, соответственно один запал и один пиротехнический замедлитель, что позволило уменьшить общий вес мины и увеличить заряд ВВ. Запал, замедлитель и детонатор расположены внизу по центру заряда ВВ. Втулка для взрывателя с капсюлем-воспламенителем смещена в сторону от центра. В остальном устройство, принцип действия, порядок установки и обезвреживание идентичны мине М16А1.
ТТХ мины
Диаметр мины, мм – 103
Высота мины, мм – 130
Масса мины, кг – 2.83
Масса ВВ (тротил), г – 600
Радиус сплошного поражения, м – 20
Высота подрыва мины, м – 1.0
Дальность разлета отдельных убойных осколков, м – 50
Применялась в Анголе, Камбодже, Эфиопии, Эритреи, Сомали.
Кроме США мина производится по лицензии в Греции (М16А2) и в Корее (КМ16А2)
 |  | ||
PP Mi-Sr (Чехословакия)

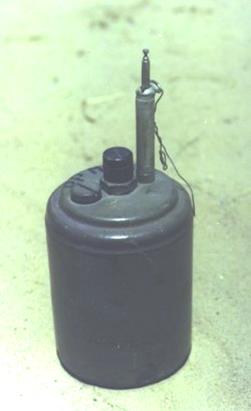

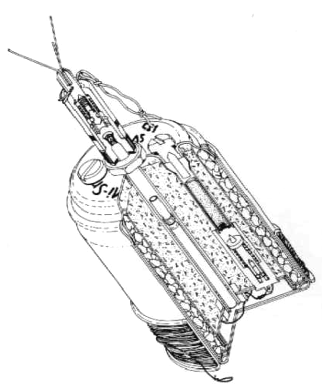

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная мина, выпрыгивающая, кругового радиуса поражения PP Mi-Sr предназначена для минирования местности против живой силы противника. В отличие от большинства выпрыгивающих мин, PP Mi-Sr может использоваться и как невыпрыгивающая. Мина поступает на вооружение неокончательно снаряженной. Корпус мины окрашивается в светло-коричневый или зеленый оливковый цвет.
Мина состоит из корпуса (стакана), заряда ВВ, капсюля-воспламенителя, пиротехнического замедлителя, промежуточного детонатора, вышибного заряда, ударного механизма и осколочного элемента. В комплект мины также входит капсюль-детонатор, взрыватель и комплект для установки растяжек. Корпус мины предназначен для размещения боевой части мины и выполнен в виде стакана. Сверху стакан закрыт крышкой, в которой имеются три отверстия. Отверстие в центре имеет выступающую втулку, в которой расположен капсюль-воспламенитель, и предназначено для установки взрывателя при применении мины в выпрыгивающем варианте. При транспортировке мины на втулку накручивается колпачок. Большое отверстие сбоку предназначено для размещения капсюля-детонатора при установке в обоих вариантах, и для установки взрывателя при использовании мины в невыпрыгивающем варианте. Отверстие закрыто резьбовой пробкой. Маленькое отверстие является техническим. Капсюль-воспламенитель предназначен для инициирования пиротехнического замедлителя, который обеспечивает подрыв вышибного заряда по истечении 3-5 с. Вышибной заряд представляет собой заряд дымного пороха, предназначен для обеспечения выпрыгивания мины на определенную высоту и находится на дне стакана под боевой частью мины. Ударный механизм обеспечивает инициирование воспламенителя с последующим подрывом капсюля-детонатора при выпрыгивании мины и состоит из стального троса, ударника, пружины ударника и запала. Ударный механизм расположен внизу под капсюлем-детонатором. Стальной трос одним концом прикреплен к дну стакана, на втором конце трос имеет зацеп для ударника. Ударник с пружиной предназначен для непосредственного инициирования запала. Ударник имеет зацеп для крепления к тросу. Промежуточный детонатор предназначен для обеспечения надежного инициирования заряда ВВ и расположен в верхней части заряда. Заряд ВВ представляет собой литой тротил цилиндрической формы, с двумя сквозными отверстиями и предназначен для обеспечения разлета осколков. Осколочный элемент расположен вокруг заряда ВВ в мастике и предназначен для обеспечения поражающего действия мины. Стандартно мина комплектуется взрывателем RO-1 или RO-8. Возможна также установка мины с взрывателями серии МУВ, ВПФ, МВЭ-72, ВП-12, 13, а также с использованием управляемого подрыва при помощи подрывных машинок или радиолиний.
|
|
Установка мины в выпрыгивающем варианте (слева) и невыпрыгивающем варианте (справа)
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, затем пиротехнического замедлителя, и по окончании времени замедления, взрыв вышибного заряда, который обеспечивает выпрыгивание мины из стакана вертикально вверх, в результате чего натягивается стальной трос ударного механизма. При достижении миной определенной высоты, трос от чрезмерного натяжения расцепляется с зацепом ударника, который под действием пружины инициирует воспламенитель, в результате чего происходит подрыв капсюля-детонатора, промежуточного детонатора и заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговой радиус поражения.
При установке мины в невыпрыгивающем варианте после срабатывания взрывателя происходит инициирование капсюля-детонатора, подрыв промежуточного детонатора и заряда ВВ. Мина в этом случае не выпрыгивает из стакана.
Порядок установки
Для установки мины PP Mi-Sr в выпрыгивающем варианте необходимо отрыть лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, выкрутить пробку сбоку в крышки, вставить капсюль-детонатор дульцем вниз и завинтить пробку. Установить растяжку, проверить исправность взрывателя, после чего открутить колпачок на капсюле-воспламенителе, проверить его исправность и навинтить взрыватель на втулку капсюля-воспламенителя. Закрепить растяжку за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
При установке мины в невыпрыгивающем варианте капсюль-детонатор вставляется дульцем вверх, после чего устанавливается переходник и на него накручивается взрыватель. Центральное отверстие с капсюлем-воспламенителем в этом случае не используется.
Обезвреживание
Обезвреживание мин PP Mi-Sr, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки капсюля-воспламенителя и закрыть втулку крышкой. Снять мину с места установки, выкрутить пробку, удалить капсюль-детонатор из корпуса мины и закрутить пробку на место. Упаковать мину, взрыватель и капсюль-детонатор в отдельную тару.
ТТХ мины
Диаметр мины, мм – 102
Высота мины, мм – 152
Масса мины, кг – 3.2
Масса ВВ (тротил), г – 360
Радиус сплошного поражения, м – 20
Высота подрыва мины, м – 1.5
Дальность полета убойных осколков, м – 50
Применялась в Афганистане, Анголе, Камбодже, Мозамбике, Никарагуа, Эритреи, Эфиопии, Намибии, Сомали, Замбии.
TYPE 69 ( Китай )
|
|

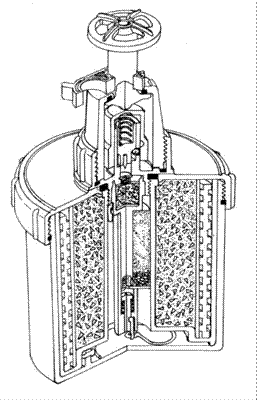

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения TYPE 69 предназначена для минирования местности против живой силы противника. На вооружение мина поступает в неокончательно снаряженном состоянии. Мина имеет зеленую оливковую окраску, все надписи выполнены черным цветом.
Мина состоит из корпуса, заряда ВВ, осколочного элемента, капсюля-воспламенителя, вышибного заряда, двух пиротехнических замедлителей, воспламенителя, промежуточного детонатора и взрывателя. В комплект мины входит также капсюль-детонатор и комплект растяжек. Корпус мины имеет форму стакана и предназначен для размещения боевой части. Сверху корпус закрыт крышкой, в центре которой находится отверстие для капсюля-детонатора, закрытое пробкой. Сбоку на крышке находится втулка с резьбой для установки взрывателя, в которой расположен капсюль-воспламенитель. Заряд ВВ (литой тротил) имеет цилиндрическую форму с двумя сквозными отверстиями и предназначен для обеспечения разлета осколков. Осколочный элемент (240 элементов мелко рубленного листового железа в мастике), расположен вокруг заряда ВВ и предназначен для обеспечения поражающего действия мины. Капсюль-воспламенитель обеспечивает инициирование пиротехнического замедлителя при срабатывании взрывателя. Вышибной заряд предназначен для обеспечения выпрыгивания мины из корпуса и расположен на дне стакана под боевой частью. Пиротехнические замедлители, один из которых предназначен для подрыва вышибного заряда через 2-3 с после срабатывания взрывателя, второй – для инициирования воспламенителя после выпрыгивания мины на определенную высоту, расположены в сквозных отверстиях заряда ВВ. Промежуточный детонатор предназначен для надежного инициирования заряда ВВ. Капсюль-детонатор обеспечивает подрыв промежуточного детонатора. Мина комплектуется взрывателями подобными серии МУВ, позволяющими устанавливать мину с использованием растяжек. Возможна также установка мины в управляемом варианте.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который воспламеняет пиротехнический замедлитель. По истечении времени замедления происходит взрыв вышибного заряда и мина выпрыгивает из стакана вертикально вверх. При взрыве вышибного заряда воспламеняется второй пиротехнический замедлитель, который при достижении миной определенной высоты инициирует воспламенитель, в результате чего происходит взрыв капсюля-детонатора, промежуточного детонатора и основного заряда ВВ. Взрыв заряда ВВ обеспечивает разлет осколков в разные стороны с высокой скоростью, создавая круговое поражение.
Порядок установки
Для установки мины TYPE 69 необходимо отрыть лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, выкрутить пробку в центре крышки и установить капсюль-детонатор дульцем вниз. Установить растяжки, проверить исправность взрывателя, открутить крышку с втулки, проверить исправность капсюля-воспламенителя и установить взрыватель на втулку. Подсоединить растяжки к боевой чеке взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжек. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин TYPE 69, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки и закрыть втулку крышкой. Выкрутить пробку в центре крышки, извлечь капсюль-детонатор и закрутить пробку на место. Снять мину с места установки, упаковать мину и взрыватель в отдельную тару.
ТТХ мины
Диаметр мины, мм – 61
Высота мины, мм – 114
Масса мины, кг – 1.35
Масса ВВ (тротил), г – 105
Радиус сплошного поражения, м – 11
Высота подрыва мины, м – 1.0-1.5
Дальность разлета отдельных убойных осколков, м – 50
Применялась в Афганистане, Камбодже, Эритреи, Эфиопии.
 |  | ||
P-S-1 (Испания)

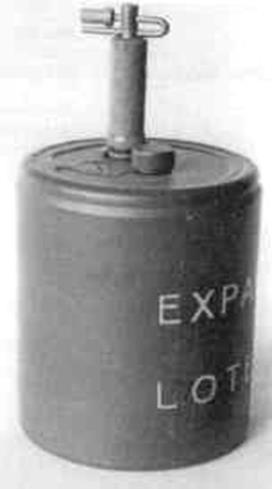

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения предназначена для минирования местности против живой силы противника. Мина поступает на вооружение в неокончательно снаряженном состоянии. Как правило, корпус мины окрашен в зеленый оливковый цвет, все надписи выполнены желтым цветом.
Мина состоит из корпуса, заряда ВВ, осколочного элемента, капсюля-воспламенителя, вышибного заряда и ударного механизма. В комплект мины входит капсюль-детонатор, взрыватель и комплект для установки растяжек. Корпус предназначен для размещения боевой части мины и выполнен в виде стакана. Сверху стакан закрыт крышкой, в которой имеются два отверстия. Отверстие в центре предназначено для размещения капсюля-детонатора и закрыто резьбовой пробкой, отверстие сбоку – для размещения вышибного заряда и установки взрывателя. На время транспортировки в отверстие вкручивается предохранительная пробка. Капсюль-воспламенитель предназначен для инициирования вышибного заряда при срабатывании взрывателя. Вышибной заряд предназначен для обеспечения выпрыгивания мины на определенную высоту и представляет собой заряд дымного пороха в упаковке. Ударный механизм обеспечивает инициирование капсюля-детонатора посредством накола воспламенителя при выпрыгивании мины и состоит из стального троса, ударника, пружины ударника и воспламенителя. Ударный механизм расположен внизу в центре мины. Стальной трос одним концом прикреплен к дну стакана, на втором конце трос имеет зацеп для ударника. Ударник с пружиной предназначен для непосредственного накола воспламенителя. Ударник имеет зацеп для крепления к тросу. Капсюль-детонатор обеспечивает инициирование промежуточного детонатора с последующим взрывом заряда. Заряд ВВ представляет собой литой тротил цилиндрической формы, с двумя сквозными отверстиями и предназначен для обеспечения разлета осколков. Осколочный элемент представляет собой стальную трубу весом 2 кг, имеющую диагональные нарезы, которая надевается на заряд ВВ. Мина комплектуется взрывателями натяжного действия. Установка мины в управляемом варианте не предусмотрена.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя с последующим взрывом вышибного заряда, который обеспечивает выпрыгивание мины из стакана вертикально вверх, в результате чего натягивается стальной трос ударного механизма. При достижении миной определенной высоты, трос от чрезмерного натяжения расцепляется с зацепом ударника, который под действием пружины инициирует воспламенитель, в результате чего происходит подрыв капсюля-детонатора, промежуточного детонатора и заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговой радиус поражения.
Порядок установки
Для установки мины P-S-1 необходимо отрыть лунку в грунте по диаметру мины, глубиной 18-20 см. Установить мину в лунку, выкрутить пробку в центре крышки, вставить капсюль-детонатор дульцем вниз и завинтить пробку. Установить растяжки, выкрутить пробку сбоку вверху на крышке корпуса мины и вставить вышибной заряд в мину. Проверить исправность взрывателя и капсюля-воспламенителя. Вкрутить капсюль-воспламенитель в гнездо взрывателя, после чего установить взрыватель в корпус. Закрепить растяжки за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжек. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин P-S-1 производить запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.
ТТХ мины
Диаметр мины, мм – 98
Высота мины, мм – 127
Масса мины, кг – 3.8
Масса ВВ (тротил), г – 450
Радиус сплошного поражения, м – 20
Высота подрыва мины, м – 1.2
Дальность полета убойных осколков, м – 50
Применялась в Анголе, Кувейте, Боснии, Косово.
P-40 (Италия)
|
|

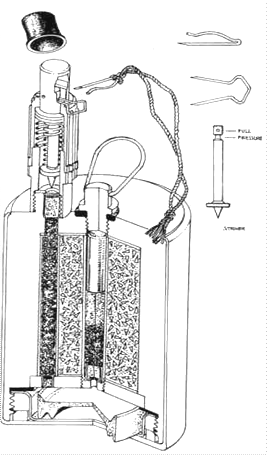

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения Р-40 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение в неокончательно снаряженном виде. Корпус мины окрашен в зеленый оливковый цвет или цвет пустыни. В боевом положении мина Р-40 полностью герметична и может сохранять работоспособность в течение 10 лет после установки.
Мина состоит из корпуса, заряда ВВ, промежуточного детонатора, капсюля-воспламенителя, вышибного заряда, осколочного элемента, ударного механизма и взрывателя. В комплект мины также входит комплект для установки растяжек. Корпус мины изготовлен из алюминия, имеет форму стакана и предназначен для размещения в нем боевой части. В верхней части корпуса находится резьбовое отверстие, которое предназначено для установки взрывателя. При транспортировке отверстие закрыто предохранительной пробкой. Заряд ВВ предназначен для обеспечения разлета осколков и представляет собой литой тротил цилиндрической формы со сквозным отверстием, в котором по всей длине расположена пластиковая трубка. Промежуточный детонатор предназначен для подрыва заряда ВВ и состоит из запала М41 и небольшого заряда RDX. Капсюль-воспламенитель предназначен для подрыва вышибного заряда при срабатывании взрывателя. Вышибной заряд обеспечивает выпрыгивание мины на заданную высоту и расположен в пластиковой трубке в центре заряда ВВ. Осколочный элемент предназначен для обеспечения поражающего действия мины. Осколки изготовлены из рубленного листового железа, залиты мастикой и расположены вокруг заряда ВВ. Ударный механизм обеспечивает инициирование запала при выпрыгивании мины на определенную высоту, состоит из ударника с пружиной и стального троса, и расположен в нижней части пластиковой трубки в центре заряда. Ударник с пружиной обеспечивают непосредственное инициирование запала путем накола воспламенителя. Ударник имеет зацеп для фиксации его за трос. Трос предназначен для освобождения ударника от удержания при выпрыгивании мины на определенную высоту. Взрыватель мины комбинированный, позволяет производить установку, как в нажимном варианте, так и с использованием растяжек на натяжное действие. Принцип действия взрывателя основан на освобождении ударника от удержания шариками-фиксаторами при давлении на боевой шток или натяжении растяжек.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который подрывает вышибной заряд, в результате чего мина выпрыгивает вертикально вверх и натягивает трос ударного механизма. При выпрыгивании мины на определенную высоту, трос освобождает ударник от удержания. Ударник под действием пружины инициирует запал М41. После взрыва запала происходит детонация RDX и основного заряда. Взрыв основного заряда ВВ обеспечивает разлет осколков в разные стороны с высокой скоростью, обеспечивая 55 % поражения живой силы противника в радиусе 15 метров от места взрыва.
Порядок установки
Для установки мины Р-40 необходимо отрыть лунку в грунте глубиной 15-20 см по диаметру мины и установить мину в грунт. Осмотреть взрыватель, выкрутить пробку из отверстия в корпусе мины и установить взрыватель в мину (если используются растяжки, то предварительно установить их). Произвести маскировку мины, удалить предохранительный фиксатор с взрывателя и покинуть место установки. При использовании растяжек, необходимо перед маскировкой мины прикрепить их к боевой чеке мины и убедиться, что отсутствует излишнее натяжение или слабина растяжек, после чего замаскировать мину, удалить предохранительный фиксатор и покинуть место установки.
Обезвреживание
Производить обезвреживание мины Р-40 производить запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.
ТТХ мины
Высота мины, мм – 200
Диаметр мины, мм – 90
Масса мины, кг – 1.5
Масса ВВ (тротил), г - 480
Радиус сплошного поражения, м – 11
Усилие для срабатывания, кг:
- при натяжении – 4-6
- при давлении - 10
Применялась в Кувейте, на Фолклендских островах, Анголе.
 |  | ||
V-69 (Италия)

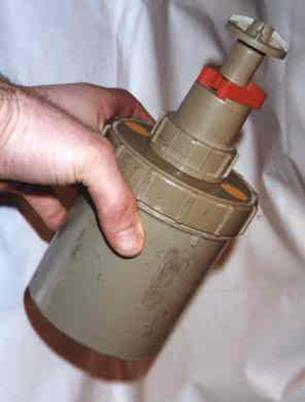

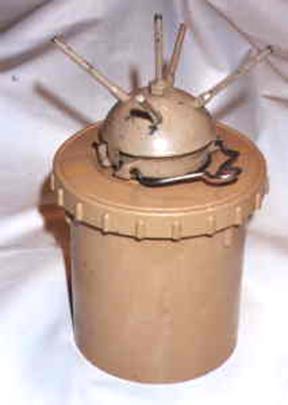

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения V-69 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение в неокончательно снаряженном виде. Корпус мины может быть окрашен в любой цвет, в зависимости от типа местности. Главной отличительной особенностью V-69 от других мин данного класса является пластиковый корпус. Мина известна также под названием "Valmara 69".
Мина состоит из корпуса, заряда ВВ, промежуточного детонатора, капсюля-воспламенителя, вышибного заряда, осколочного элемента, ударного механизма и взрывателя. В комплект мины также входит комплект для установки растяжек. Корпус мины изготовлен из пластика, имеет форму стакана и предназначен для размещения в нем боевой части. В верхней части корпуса находится резьбовое отверстие, которое предназначено для установки взрывателя. При транспортировке отверстие закрыто предохранительной пробкой. Заряд ВВ предназначен для обеспечения разлета осколков и представляет собой литое ВВ типа "В" цилиндрической формы со сквозным отверстием в центре. Промежуточный детонатор предназначен для подрыва заряда ВВ и состоит из запала М41 и небольшого заряда RDX. Капсюль-воспламенитель предназначен для подрыва вышибного заряда при срабатывании взрывателя. Вышибной заряд обеспечивает выпрыгивание мины на заданную высоту и расположен в пластиковой трубке в центре заряда ВВ. Осколочный элемент предназначен для обеспечения поражающего действия мины. Осколки представляют собой рубленную стальную проволоку, залиты мастикой, и расположены вертикально вокруг заряда ВВ. Ударный механизм обеспечивает инициирование запала при выпрыгивании мины на определенную высоту. Он состоит из ударника с пружиной и стального троса, и расположен в нижней части пластиковой трубки в центре заряда. Ударник с пружиной обеспечивают непосредственное инициирование запала путем накола воспламенителя. Ударник имеет зацеп для фиксации его за трос. Трос предназначен для поворота и освобождения ударника от удержания при выпрыгивании мины на определенную высоту. Взрыватель мины комбинированный, позволяет производить установку, как в нажимном варианте, так и с использованием растяжек на натяжное действие. Принцип действия взрывателя основан на освобождении ударника от удержания шариками-фиксаторами при давлении на боевые штыри или натяжении растяжек. В верхней части взрывателя расположены пять боевых штырей. Центральный штырь предназначен для крепления к нему растяжек, остальные четыре – для воздействия на боевой шток при давлении на них.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который подрывает вышибной заряд, в результате чего мина выпрыгивает вертикально вверх и натягивает трос ударного механизма. При выпрыгивании мины на определенную высоту, трос поворачивает ударник до совмещения осей ударника и запала, и освобождает ударник от удержания (до срабатывания ударник находится под углом к оси запала). Ударник под действием пружины инициирует запал М41. После взрыва запала происходит детонация RDX и основного заряда, в результате чего происходит разлет осколков в разные стороны с высокой скоростью, обеспечивая поражающее действие мины.
Порядок установки
Для установки мины Р-40 необходимо отрыть лунку в грунте глубиной 15-20 см по диаметру мины и установить мину в грунт. Осмотреть взрыватель, выкрутить пробку из отверстия в корпусе мины и установить взрыватель в мину (если используются растяжки, то предварительно установить их). Произвести маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки. При использовании растяжек, необходимо перед маскировкой мины прикрепить их к центральному штырю взрывателя и убедиться, что растяжки не отклоняют центральный штырь от вертикали, после чего замаскировать мину, удалить предохранительную чеку и покинуть место установки.
Обезвреживание
Производить обезвреживание мины V-69 производить запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.
ТТХ мины
Высота мины, мм – 205
Диаметр мины, мм – 130
Масса мины, кг – 3.2
Масса ВВ (ВВ типа "В"), г - 420
Радиус сплошного поражения, м - 25-27
Количество осколков, шт. – 2000
Усилие для срабатывания, кг:
- при натяжении – 6
- при давлении - 10
Применялась в Анголе, Кувейте, Мозамбике.
Абсолютные копии мины производятся в ЮАР и Сингапуре.
PROM-1 ( Югославия )
|
|

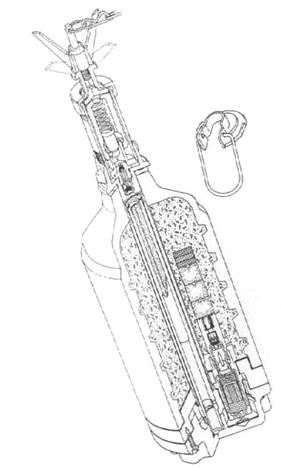

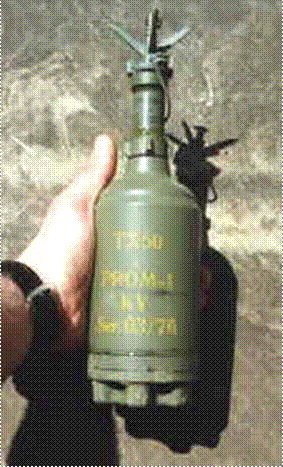

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения PROM-1 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение в неокончательно снаряженном виде. Корпус мины окрашивается в зеленый оливковый цвет, надписи выполнены желтым цветом.
Мина состоит из корпуса, заряда ВВ, вышибного заряда, ударного механизма, воспламенителя, промежуточного детонатора и взрывателя. В комплект мины входят также две катушки с растяжками, по 16 м в каждой. Корпус мины стальной, имеет бутылочную форму и состоит из основной (верхней) части и крышки (нижней). Основная часть имеет внутренние диагональные нарезы и предназначена для образования осколков, крышка корпуса предназначена для размещения части ударного механизма и при выпрыгивании мины играет роль опорной пластины. Вверху основной части имеется резьбовое отверстие для установки взрывателя, которое при транспортировке мины закрывается предохранительной пробкой. Заряд ВВ представляет литой тротил цилиндрической формы, в более поздних выпусках мин используется литой гексолит и предназначен для дробления основной части корпуса на осколки. Вышибной заряд состоит из 30 г. дымного пороха и предназначен для обеспечения выпрыгивания мины на определенную высоту. Ударный механизм обеспечивает инициирование воспламенителя и состоит из ударника с пружиной и стального троса. Ударник с пружиной непосредственно инициируют воспламенитель путем его накола, трос обеспечивает удержание ударника до момента выпрыгивания мины на определенную высоту. Воспламенитель предназначен для обеспечения взрыва промежуточного детонатора, который в свою очередь обеспечивает надежную детонацию заряда ВВ. Стандартно с миной используется комбинированный взрыватель UPROM-1, который по устройству и принципу действия идентичен взрывателю UPMR-3. Отличие заключается в том, что в UPROM-1 в комплект входит капсюль-воспламенитель.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который подрывает вышибной заряд, в результате чего мина выпрыгивает вертикально вверх, крышка корпуса при этом остается в грунте. При достижении миной определенной высоты, трос натягивается и освобождает ударник от удержания. Ударник под действие пружины инициирует воспламенитель, который подрывает промежуточный детонатор и затем происходит взрыв заряда ВВ. При взрыве заряда ВВ основная часть корпуса мины дробится на мелкие осколки, которые с высокой скоростью разлетаются в разные стороны, обеспечивая круговое поражение.
Порядок установки
Для установки мины PROM-1 необходимо отрыть лунку в грунте глубиной 15-20 см по диаметру мины и установить мину в грунт. Осмотреть взрыватель, выкрутить пробку из отверстия вверху основной части корпуса и установить взрыватель в мину (если используются растяжки, то предварительно установить их). Произвести маскировку мины, удалить предохранительный фиксатор с корпуса взрывателя и покинуть место установки. При использовании растяжек, необходимо перед маскировкой мины прикрепить их к центральному штырю взрывателя и убедиться, что отсутствуют излишняя слабина или натяжение растяжек, после чего замаскировать мину, удалить предохранительный фиксатор с корпуса мины и покинуть место установки.
Обезвреживание
Производить обезвреживание мины PROM-1 производить запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.
ТТХ мины
Высота мины, мм – 260
Диаметр мины, мм – 75
Масса мины, кг – 3
Масса ВВ (тротил, гексолит), г - 425
Радиус сплошного поражения, м – 17-20
Усилие для срабатывания, кг:
- при натяжении – 3
- при давлении - 9
Применялась в Анголе, Ираке, Намибии, Югославии.
М2А4 (США)
|
|

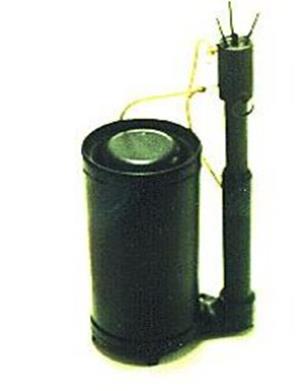

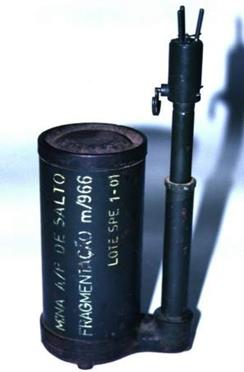

Общий вид мины М2А4 (слева) и М/966 (справа)
Назначение и устройство
Противопехотная осколочная выпрыгивающая мина кругового поражения М2А4 предназначена для минирования местности против живой силы противника. На вооружение мина поступает неокончательно снаряженной. Корпус мины окрашен в зеленый оливковый цвет.
Мина состоит из корпуса, боевой части, вышибного заряда, порохового замедлителя, воспламенительного состава и взрывателя. Корпус мины изготовлен из листового железа и предназначен для размещения боевой части мины. Сбоку от корпуса закреплена трубка с воспламенительным составом, которая в верхней части имеет резьбу для взрывателя. Боевая часть мины представляет собой осколочную мину 60-мм миномета без головного взрывателя и стабилизатора. Боевая часть мины имеет пороховой замедлитель и промежуточный детонатор (16 г. тетрила). Вышибной заряд предназначен для воспламенения порохового замедлителя, а также для обеспечения выпрыгивания боевой части мины на заданную высоту. Воспламенительный состав обеспечивает инициирование вышибного заряда по истечении заданного промежутка времени (1-2 с). Стандартно мина М2А4 комплектуется взрывателем комбинированного действия М605.
Принцип действия
При срабатывании взрывателя происходит инициирование воспламенительного состава, который по истечении 1-2 с. подрывает вышибной заряд, обеспечивающий выпрыгивание мины из корпуса и воспламенение порохового замедлителя. При достижении миной высоты 2.2-2.5 м замедлитель инициирует запал, в результате чего происходит взрыв заряда ВВ, который обеспечивает разлет осколков.
Порядок установки
Вырыть в грунте лунку глубиной около 30 см по диаметру мины (глубина лунки зависит от способа установки) и установить мину в лунку. Установить взрыватель на трубку с воспламенительным составом (если используются растяжки, то предварительно установить их). Произвести маскировку мины, при этом грунт над боевой частью не утрамбовывать. Удалить предохранительные чеки из взрывателя и покинуть место установки.
Обезвреживание
Обезвредить взрыватель (см. Взрыватели противопехотных мин "М605"), снять маскировочный слой грунта с мины и удалить мину с места установки. Упаковать мину и взрыватель в отдельную тару.
ТТХ мины
Масса мины, кг – 2.95
Масса ВВ (тротил), г – 155
Диаметр мины, мм – 104
Высота мины (с взрывателем), мм – 244
Радиус сплошного поражения, м - 10
Усилие срабатывания, кг:
- нажимное действие – 3.6-9
- натяжное действие – 1.5-4.5
Мина состоит также на вооружении армии Дании (Fodfolksmine M/51), Тайваня, имеет абсолютную копию в Португалии (М/966В Т2) и в Бельгии (PRB М/966).
Применялась в Анголе, Замбии, Зимбабве, Намибии, Эфиопии, Эритреи.
 |  | ||
PSM-1 (Болгария)

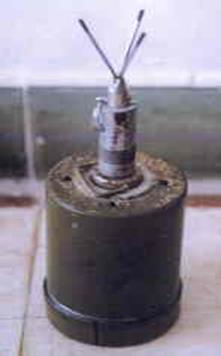

Общий вид и схема устройства мины
Назначение и устройство
Противопехотная осколочная мина, выпрыгивающая, кругового радиуса поражения PSM-1 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение неокончательно снаряженной. Корпус мины окрашивается в зеленый оливковый цвет.
Мина состоит из корпуса (стакана), заряда ВВ, капсюля-воспламенителя, пиротехнического замедлителя, промежуточного детонатора, вышибного заряда и осколочного элемента. В комплект мины также входит взрыватель и комплект для установки растяжек. Корпус мины предназначен для размещения боевой части мины и выполнен в виде стакана. Сверху стакан закрыт крышкой, в которой имеется отверстие с резьбовой втулкой, предназначенное для крепления взрывателя. При транспортировке мины на втулку накручивается предохранительный колпачок. Капсюль-воспламенитель предназначен для инициирования вышибного заряда и пиротехнического замедлителя, который обеспечивает подрыв заряда ВВ после выпрыгивания мины. Вышибной заряд представляет собой заряд дымного пороха, предназначен для обеспечения выпрыгивания мины на определенную высоту и находится в центре заряда ВВ, внизу. Промежуточный детонатор предназначен для обеспечения надежного инициирования заряда ВВ и расположен в центральной верхней основного заряда. Заряд ВВ представляет собой литой тротил цилиндрической формы, со сквозным отверстием в центре и предназначен для обеспечения разлета осколков. Осколочный элемент расположен вокруг заряда ВВ в мастике и предназначен для обеспечения поражающего действия мины. Стандартно мина комплектуется взрывателями RO-8, MVN-2M или EVU-3. Возможна также установка мины с взрывателями серии МУВ, ВПФ, МВЭ-72, а также использование управляемого подрыва, при помощи подрывных машинок или радиолиний.
Принцип действия
При срабатывании взрывателя происходит инициирование капсюля-воспламенителя, который обеспечивает взрыв вышибного заряда, который обеспечивает выпрыгивание мины из стакана вертикально вверх. Одновременно с взрывом вышибного заряда инициируется пиротехнический замедлитель. При достижении миной высоты 0.5-1.5 м, время замедление заканчивается и происходит инициирование промежуточного детонатора и взрыв заряда ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговой радиус поражения.
Порядок установки
Для установки мины PSM-1 необходимо отрыть лунку в грунте по диаметру мины, глубиной 18-20 см и установить мину в лунку. Установить растяжки, проверить исправность взрывателя, после чего открутить колпачок на крышке мины, и навинтить взрыватель на втулку. Закрепить растяжку за боевую чеку взрывателя и убедиться в отсутствии излишнего натяжения или слабины растяжки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.
Обезвреживание
Обезвреживание мин PSM-1, установленных в неуправляемом варианте производить запрещается. При обезвреживании управляемого варианта мины необходимо отключить источник питания от проводов, идущих к мине. Удалить взрывное устройство с мины, открутив его с втулки и закрыть втулку колпачком. Снять мину с места установки, упаковать мину и взрыватель в отдельную тару.
ТТХ мины
Диаметр мины, мм – 100
Высота мины, мм – 110
Масса мины, кг – 2.5
Масса ВВ (гексоген), г – 170
Количество осколков, шт – 1200 (шарики диаметром 6 мм)
Радиус сплошного поражения, м – 20
Высота подрыва мины, м – 0.5-1.5
Дальность полета убойных осколков, м – 50
Применялась в Анголе, Камбодже, Мозамбике, Намибии, Сомали, Замбии.
Компания-продавец: KINTEX
POB 209, 66 James Boucher Street, 1407 Sofia, Bulgaria.
Телефон: +359 2 66 23 11. Телекс: 23 243 22 471. Факс: +359 2 65 81 91/01
6. Противопехотные осколочные мины направленного действия
МОН -50 (СССР, Россия)
|
|

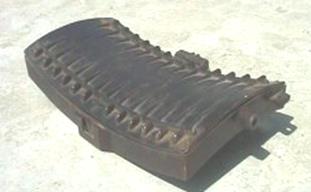

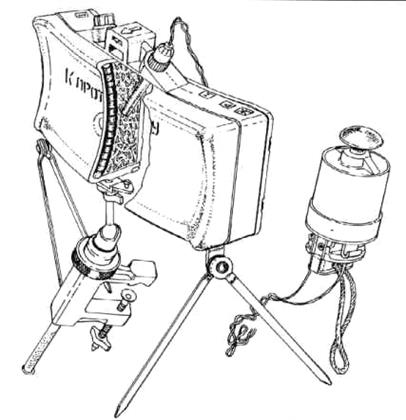

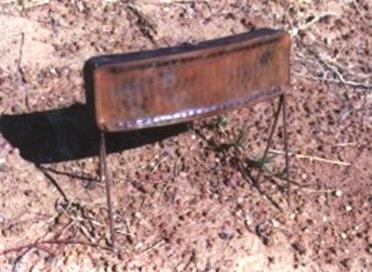

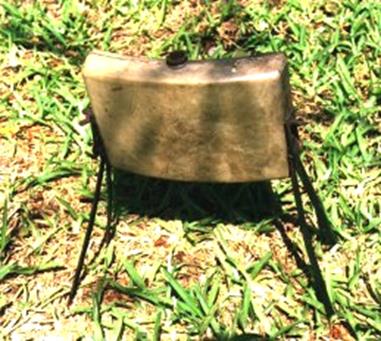

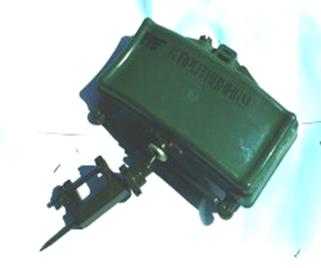

Общий вид мины
Назначение и устройство
Противопехотная осколочная мина направленного действия МОН-50 предназначена для минирования местности против живой силы противника. На вооружение мина поступает неокончательно снаряженной. Устройство мины позволяет осуществлять ее подрыв любыми способами, в зависимости от условий конкретной обстановки, а также производить соединение нескольких мин в каскад, с целью одновременного подрыва, при помощи ДШ или ЭВС. Комплект крепежных приспособлений позволяет производить установку мины на грунте или на различных местных предметах при помощи откидных ножек или струбцины. Корпус мины окрашивается, как правило, в зеленый цвет.
Мина состоит из корпуса, заряда ВВ, осколочного элемента и двух промежуточных детонаторов. Корпус мины выполнен из пластика и имеет выпукло-вогнутую форму. В верхней части корпуса находятся два резьбовых запальных гнезда, закрытых предохранительными пробками и прицельная прорезь. В нижней части корпуса крепятся две пары откидных ножек и резьбовое гнездо для струбцины. Выпуклая сторона корпуса мины имеет надпись "К противнику". Заряд ВВ предназначен для обеспечения разлета осколков в необходимом направлении и представляет собой пластичное ВВ "ПВВ-5А". Осколочный элемент обеспечивает поражающее действие мины и может состоять из стальных цилиндров (5х7 мм, массой 1.5г.) или стальных шариков (диаметром 5 мм, массой 1.3г.), залитых смолой. Осколочный элемент расположен за выпуклой стенкой корпуса мины. Промежуточные детонаторы предназначены для обеспечения подрыва заряда ВВ, расположены под запальными гнездами корпуса мины и изготовлены из ВВ А-1Х-1.
Принцип действия
При срабатывании взрывателя происходит подрыв капсюля-детонатора или запала, в результате чего инициируется промежуточный детонатор и взрывается заряд ВВ. В результате взрыва осколки вылетают из корпуса мины вперед с высокой скоростью, образуя сектор сплошного поражения.
При установке мин в каскад при помощи ДШ, после взрыва заряда ВВ первой мины происходит детонация ДШ и подрыв остальных мин соединенных шнуром.
 |
При соединении мин в каскад при помощи ЭВС, ток подается сразу на все электродетонаторы, установленные в минах.

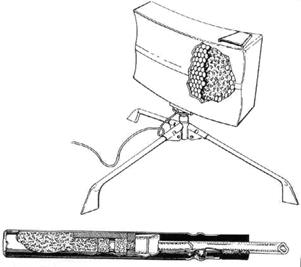

Схема устройства мины
Порядок установки
Для установки мины МОН-50 необходимо ослабить пробку на одном из запальных гнезд. Повернуть мину выпуклой частью в сторону предполагаемого появления противника и установить ее в грунт на ножки или закрепить на местном предмете при помощи струбцины. Произвести прицеливание мины и зафиксировать ее в этом положении. Выкрутить пробку из запального гнезда, установить применяемое средство взрывания и проверить правильность прицеливания. Произвести маскировку мины и покинуть место установки.
При установке каскада из нескольких мин или применении двух способов подрыва одновременно используется второе запальное гнездо.
Обезвреживание
Производить обезвреживание мины МОН-50 допускается лишь в том случае, если мина установлена в управляемом варианте. В этом случае необходимо отключить источник питания от проводов, идущих к мине. Удалить средство взрывания из запального гнезда мины и закрыть гнездо пробкой. Снять мину с места установки и упаковать ее отдельно от средств взрывания.
Обезвреживать мины, установленные в неуправляемом варианте, категорически запрещается.
ТТХ мины
Масса мины, кг - 2
Масса ВВ (ПВВ-5А), г - 700
Размеры мины, см – 22.6х15.5х6.6
Количество осколков, шт. – 485 (цилиндры), 540 (шарики)
Угол разлета осколков – 54 градуса
Ширина зоны поражения на дальности 50 м – 58м
Зона сплошного поражения – 45 м (дальность), 54 м (ширина)
Дальность полета убойных осколков, м – до 90
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Мозамбике, Сомали, Никарагуа, Замбии.
Мина имеет следующие абсолютные копии: M18 (Чили), Type 66 (Китай), No 6 (Израиль), K-440 (Корея), P5 Mk 1 (Пакистан), Shrapnel Mine No 2 (ЮАР), Model 12 (Швеция), M18A1 (США), MDH-C40 (Вьетнам).
M18A1 ( США )
|
|

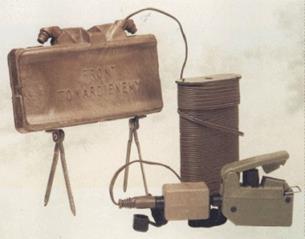

Общий вид мины (слева) и подрывного комплекта М7 (справа)
Противопехотная осколочная мина направленного действия М18А1 предназначена для минирования местности против живой силы противника. Мина известна также под названием "Клэймор". Устройство, принцип работы, порядок установки и обезвреживание М18А1 идентичны мине МОН-50. Корпус мины может быть окрашен в зеленый оливковый, голубой или песочный цвета.
На вооружение М18А1 поступает в составе подрывного комплекта М7, который включает в себя неокончательно снаряженную мину, электродетонатор М4, подрывную машинку М57, контрольно-измерительный прибор М40 и катушку с проводом. Помимо электрического способа конструкция мины позволяет осуществлять ее подрыв любыми другими способами, с использованием различных взрывателей, а также производить соединение нескольких мин в каскад.
ТТХ мины
Масса мины, кг – 1.58
Масса ВВ (С-4), г - 680
Размеры мины, см – 21.6х8.1х3.6
Количество осколков, шт. – 700 (шарики)
Угол разлета осколков – 60 градусов
Ширина зоны поражения на дальности 50 м – 60м
Дальность полета убойных осколков, м – до 90
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Анголе, Камбодже, Коста-Рике, Эль Сальвадоре, Гватемале, Малави, Руанде.
Компания, осуществляющая продажу: Morton Thiokol Inc
Ordnance Marketing, 401 Market Street, Suite
1120, Shreveport, Louisiana 71101, USA.
Тел: +1 318 222 7675.
SHRAPNEL No 2 ( ЮАР )
|
|
Общий вид мины
Мина SHRAPNEL No 2 или R1M1 является точной копией американской мины М18А1 с небольшим отличием по размерам (23х9х3.5) и имеет аналогичные характеристики. R1M1 отличается также от М18А1 темно-коричневой окраской корпуса и типом используемого ВВ (пластичное РЕ9), в остальном мины полностью идентичны.
На вооружение мина R1M1 поступает с комплектом для осуществления подрыва электрическим способом, аналогичного М18А1.
Применялась в Анголе, Замбии, Зимбабве.
Компания-продавец: NASCHEM a division of the Denel Group of Companies (Pty) Ltd,
Private Bag X1254, Potchefstroom, 2520, South Africa.
Телефон: +27 148 297 7151. Факс: +27 148 298 1148
Type 66 (Китай)

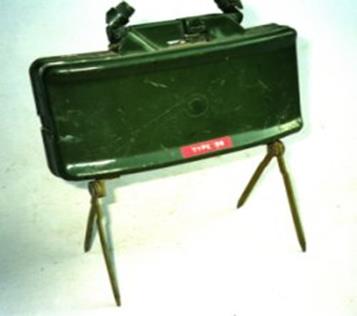

Общий вид мины
Мина Type 66 китайского производства является точной копией мины М18А1 с небольшими конструктивными изменениями. Устройство, принцип действия, порядок установки и обезвреживание мины Type 66 полностью идентичны М18А1. Как правило, корпус мины окрашивается в зеленый оливковый цвет.
Применялась в Анголе, Ираке, Лаосе, Камбодже, Боснии.
MRUD ( Югославия )
|
|

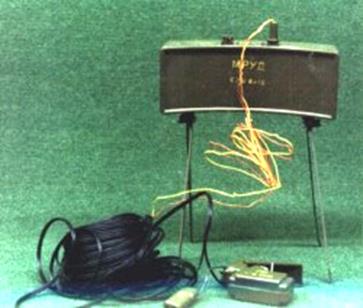

Общий вид мины (слева) и подрывного комплекта (справа)
Мина MRUD является абсолютной копией мины М18А1 с небольшими конструктивными изменениями. Корпус мины окрашивается в зеленый оливковый цвет.
По сравнению с другими минами данного класса MRUD имеет самый мощный заряд ВВ, что дает ей возможность поражать живую силу противника, находящуюся в легких бронированных автомобилях. Корпус мины полностью герметичен, что позволяет устанавливать ее под водой на глубине до 20 см.
ТТХ мины
Масса мины, кг – 1.5
Масса ВВ (пластичное ВВ), г - 900
Размеры мины, см – 23.1х8.9х4.6
Количество осколков, шт. – 650 (шарики, диаметром 5 мм)
Угол разлета осколков – 60 градусов
Ширина зоны поражения на дальности 50 м – 60м
Дальность полета убойных осколков, м – до 90
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Анголе, Камбодже, Мозамбике, Сомали, Боснии.
Компания-продавец: YUGOIMPORT-SDPR Limited Holding company
Bulevar umetnosti
2, YU-11070 Novi Beograd, Yugoslavia.
Телефон: +381 11 222 2743. Телекс: 71000 JU SDPR. Факс: +381 11 324 8791
SHRAPNEL №1 (ЮАР)

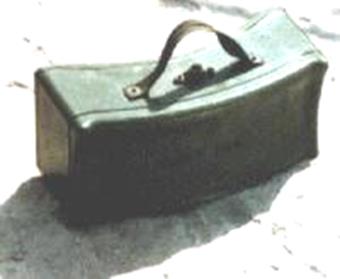

Общий вид мины
Мина SHRAPNEL №1, известна также под обозначением МК-1, имеет идентичное М18А1 устройство за исключением некоторых конструктивных отличий. Главным отличием мины SHRAPNEL №1 от остальных мин данного типа является наличие в корпусе южноафриканской мины одного запального гнезда вместо двух. Как правило, мина имеет светло-коричневую окраску.
ТТХ мины
Масса мины, кг – 3.4
Масса ВВ (тротил/RDX), г - 800
Размеры мины, см – 20.6х13.7х5
Количество осколков, шт. – 870
Угол разлета осколков – 60 градусов
Ширина зоны поражения на дальности 50 м – 52м
Дальность полета убойных осколков, м – до 100
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Анголе, Камбодже, Мозамбике, Сомали.
" Model 123 " (Таиланд)
Общий вид мины
Малогабаритная противопехотная осколочная мина направленного поражения "Model 123" предназначена для минирования местности против живой силы противника, а также устройства мин-ловушек. Из-за размеров мину называют также "Мини Клэймор". Мина поступает на вооружение только в составе подрывного комплекта, аналогичного М18А1 и не может быть использована с другими взрывателями или взрывными устройствами. Корпус мины может быть окрашен в темно-серый или зеленый оливковый цвет и не имеет запальных гнезд. Сбоку на корпусе имеются два зажима для крепления проводов.
Устройство, принцип действия, порядок установки и обезвреживания аналогичны мине МОН-50.
ТТХ мины
Масса мины, кг – 650
Масса ВВ (RDX), г - 200
Размеры мины, см – 11.3х8.7х3.5
Количество осколков, шт. – 400 (шарики диаметром 5.5 мм)
Эффективная дальность поражения, м – 30
Применялась в Анголе, Камбодже, Мозамбике, Сомали.
MINI MS-803 ( ЮАР )
|
|
Общий вид мины и схема устройства
Противопехотная осколочная мина направленного поражения MINI MS-803 предназначена для минирования местности против живой силы противника. MINI MS-803 является копией мины М18А1 и имеет аналогичное устройство, принцип действия, порядок установки и обезвреживание. Отличия составляют некоторые конструктивные изменения, в частности размеры мины, окраска корпуса, наличие одного запального гнезда, уменьшенный заряд ВВ и меньший вес осколочного элемента, вследствие чего меньшая эффективная дальность поражения. На вооружение мина MINI MS-803 поступает с комплектом для осуществления подрыва электрическим способом, аналогичного М18А1, но возможно использование других способов подрыва мины.
ТТХ мины
Масса мины, кг – 1
Масса ВВ (тротил или ПВВ РЕ9), г - 460
Размеры мины, см – 22х7х3.5
Количество осколков, шт. – 250 (цилиндры, размером 6х8 мм)
Угол разлета осколков – 60 градусов
Эффективная дальность поражения м – 30м
Дальность сплошного поражения, м – 15
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Анголе, Камбодже, Мозамбике, Сомали.
Компания-продавец: NASCHEM a division of the Denel Group of Companies (Pty) Ltd,
Private Bag X1254, Potchefstroom, 2520, South Africa.
Телефон: +27 148 297 7151. Факс: +27 148 298 1148
MON-90 (СССР, Россия)

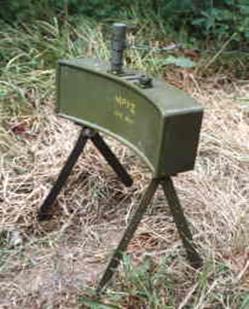

Общий вид мины
Крупногабаритная противопехотная осколочная мина направленного поражения МОН-90 предназначена для минирования местности против живой силы противника. Мина является точной увеличенной копией МОН-50 и имеет аналогичное устройство, принцип действия, порядок установки и обезвреживание.
ТТХ мины
Масса мины, кг – 12.1
Масса ВВ (ПВВ-5А), кг – 6.2
Размеры мины, см – 34.5х20.2х15.3
Количество осколков, шт. – 2000 (цилиндры 7х7 мм)
Угол разлета осколков – 50-60 градусов
Ширина зоны поражения на дальности 90 м – 60м
Дальность полета убойных осколков, м – до 200
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Афганистане и Анголе.
 |  | ||
FFV 013 (Швеция)

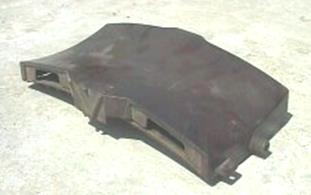

Общий вид и схема устройства мины
Крупногабаритная противопехотная осколочная мина направленного действия FFV 013 предназначена для минирования местности против живой силы противника. Заряд ВВ большой мощности и увеличенная эффективная площадь поражения позволяют применять мину против небронированного транспорта и вертолетов.
FFV 013 является увеличенной копией мин типа МОН-50 и М18А1 и имеет аналогичное устройство, принцип действия, порядок установки и обезвреживание. Отличия заключаются в том, корпус мины имеет одно запальное гнездо, расположенное в центре задней стенки корпуса, а для установки мины используется тренога. Мина поступает на вооружение с подрывным комплектом, включающим в себя неокончательно снаряженную мину, пиротехнический шнур "Nonel" (аналог ДШ, снаряженный порошкообразным ВВ НМХ, скорость детонации – 2000 м/с), капсюль-детонатор и механический взрыватель с капсюлем-воспламенителем. Возможно также применение электрического способа подрыва мины.
Корпус мины изготовлен из пластика и имеет зеленую оливковую окраску.
ТТХ мины
Масса мины, кг - 20
Масса ВВ (ПВВ-5А), кг - 10
Количество осколков, шт. – 1200 (шарики)
Ширина зоны поражения на дальности 150 м – 100м (высота разлета осколков-4 м)
Применялась в Анголе, Камбодже, Сомали.
Мина имеет абсолютную копию румынского производства MAIGA-4, а также производится по лицензии в Японии.
Компания-производитель: Bofors AB
S-69 180 Karlskoga, Sweden.
Телефон: +46 586 81000. Факс: +46 586 58145
АРМ-2 (Австрия)
|
|
Общий вид мины
Противопехотная осколочная мина направленного действия увеличенной мощности АРМ-2 предназначена для минирования местности против живой силы противника. Мина является увеличенной копией М18А1 и имеет аналогичное устройство, принцип действия, порядок установки и обезвреживание. На вооружение мина поступает с комплектом для осуществления подрыва электрическим способом, аналогино М18А1, но возможно применение любых других способов для осуществления подрыва мины. Корпус мины может быть окрашен в коричневый или зеленый оливковый цвет.
ТТХ мины
Масса мины, кг – 2.95
Масса ВВ (ВВ типа "В"), кг – 1.3
Размеры мины, см – 28.5х16.7х3.5
Количество осколков, шт. – 1450 (шарики диаметром 5 мм)
Угол разлета осколков – 55-60 градусов
Ширина зоны поражения на дальности 70 м – 60м
Дальность полета убойных осколков, м – до 150
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Анголе, Камбодже, Сомали, Боснии.
МОН -100 (СССР, Россия)

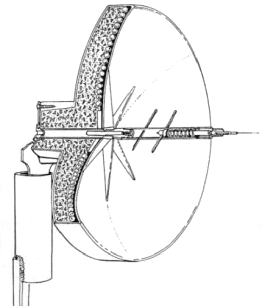

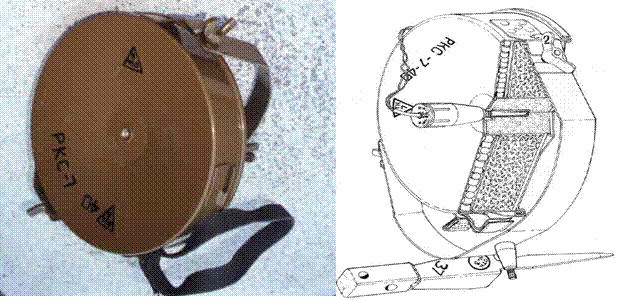

Общий вид и схема устройства мины
Противопехотная осколочная мина направленного действия Мон-100 предназначена для минирования местности против живой силы противника.
Мины круглой формы имеют аналогичное минам прямоугольной формы устройство и отличаются тем, что осколочный элемент в минах круглой формы расположен со стороны вогнутой части корпуса. Соответственно установка мин данного типа производится вогнутой частью в сторону противника. Мины оснащены, как правило, механизмом крепления к местным предметам и имеют одно запальное гнездо, расположенное в центре вогнутой части корпуса. На вооружение мины поступают с комплектом для осуществления подрыва электрическим способом. В отличие от других мин направленного действия корпуса мин круглой формы изготовлены из металла.
Мон-100 поступает на вооружение неокончательно снаряженной. Подрыв мины может осуществляться различными способами с использованием любых взрывателей и взрывных устройств. Корпус мины окрашен, как правило, в зеленый оливковый или коричневый оливковый цвет.
ТТХ мины
Масса мины, кг - 5
Масса ВВ (ПВВ-5А), кг - 2
Размеры мины, см – 23.6х8.3
Количество осколков, шт. – 400 (цилиндры)
Диаметр зоны поражения на дальности 100 м – 9.5м
Дальность полета убойных осколков, м – до 150
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Мозамбике,
Сомали, Вьетнаме, Замбии.
МОН-100 имеет абсолютную копию вьетнамского производства MDH-10.
MDH-10 (Вьетнам)

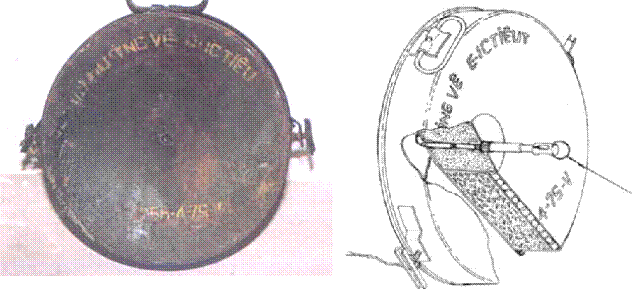

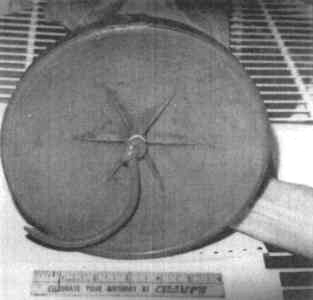

Общий вид и схема устройства. мины
Противопехотная осколочная мина направленного действия MDH-10 предназначена для минирования местности против живой силы противника. MDH-10 является абсолютной копией мины МОН-100, отличие заключается в том, что у MDH-10 запальное гнездо выполнено сквозным через весь корпус мины, что позволяет использовать два способа подрыва одновременно или производить соединение нескольких мин в каскад. В остальном мины полностью идентичны.
Применялась в Камбодже и Вьетнаме.
МОН-200 (СССР, Россия)
|
|

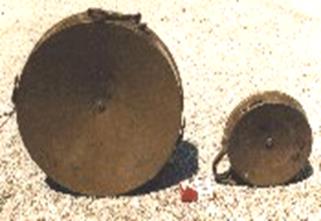

Общий вид мины (слева) и сравнительные размеры МОН-100 и МОН-200 (справа)
Крупногабаритная противопехотная осколочная мина направленного действия МОН-200 предназначена для минирования местности против живой силы противника. Мина является увеличенной копией МОН-100.
ТТХ мины
Масса мины, кг - 25
Масса ВВ (тротил), кг - 12
Размеры мины, см – 43.4х13
Количество осколков, шт. – 900
Диаметр зоны поражения на дальности 200 м – 14.5м
Дальность полета убойных осколков, м – до 250
Усилие для срабатывания – в зависимости от типа применяемого взрывателя.
Применялась в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Мозамбике, Сомали, Вьетнаме, Замбии.
 |  | ||
ZAPS (Зимбабве)
Общий вид и схема устройства мины
Противопехотная осколочная мина направленного действия ZAPS предназначена для минирования местности против живой силы противника. По устройству мина является абсолютной копией российской МОН-100, с некоторыми конструктивными отличиями, главными из которых являются пластиковый корпус мины ZAPS, а также меньший ее вес. Устройство, принцип действия, порядок установки и обезвреживание полностью идентичны МОН-100. Корпус мины окрашен, как правило, в зеленый оливковый цвет.
В Зимбабве мина обозначается как "AP Shrapnel", известно также обозначение мины "Ploughshear".
Мина имеет сквозное отверстие в центре для механических взрывателей – в передней части, для электродетонатора – сзади. На вооружение мина поступает неокончательно снаряженной. Стандартно мина комплектуется взрывателями натяжного действия Мк1 и Мк2 (Родезия), которые являются абсолютными копиями английского №4 Мк1 (см. UDP-1).
ТТХ мины
Диаметр мины, мм – 200
Ширина мины, мм – 75
Масса мины, мм – 1.7
Масса ВВ (пентолит), кг – 0.5
Количество осколков, шт. – 450 (рубленая стальная проволока)
Ширина зоны сплошного поражения, м - 4 (на дальности 30 м)
Применялась в Малави, Мозамбике, Намибии, Замбии, Зимбабве.
