R 2 M 1, R 2 M 2, R 2 M 2 Variant (ЮАР)

Дата: 2025-06-02; Просмотры: 15

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

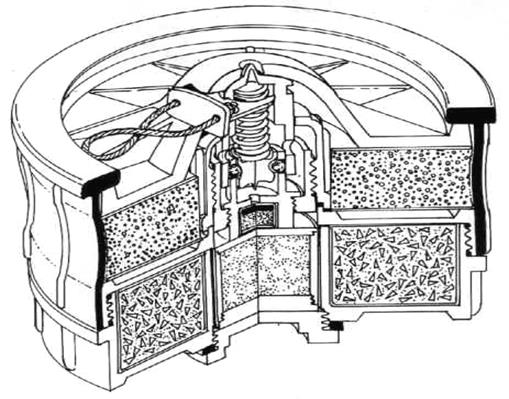

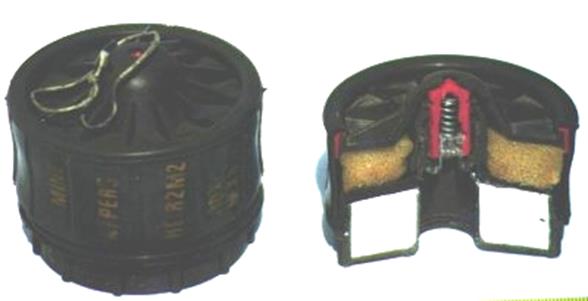

Общий вид мины R2M2 и вид в разрезе

Назначение и устройство

Противопехотные фугасные мины нажимного действия серии R2 предназначены для минирования местности против живой силы противника. Мины имеют идентичное устройство, принцип действия, порядок установки и обезвреживание, отличия составляют некоторые конструктивные изменения. Мина R2M2 является усовершенствованным вариантом мины R2M1. Основное отличие заключается в установке на мине R2M2 герметичного детонатора, внешне мины отличаются только надписями на корпусе. Мина R2M2 Variant отличается отсутствием вертикальных ребер жесткости на корпусе и измененным составом заряда ВВ. На вооружение мины поступают окончательно снаряженными. Корпуса мин R2M1, R2M2 могут иметь зеленую или коричневую окраску, R2M2 Variant – только зеленую. Мины серии R2 содержат минимальное количество металла, что затрудняет их обнаружение современными типами миноискателей.

Мина R2M2 состоит из корпуса, заряда ВВ, запала, промежуточного детонатора, предохранительной пластины с предохранительной чекой, нажимной пластины и ударного механизма. Корпус мины выполнен из ударопрочного пластика и предназначен для размещения в нем всех деталей и механизмов мины. Снаружи корпус имеет вертикальные ребра жесткости. Снизу в корпусе имеется отверстие закрытое резьбовой пробкой для размещения запала. Заряд ВВ (литое ВВ) заполняет три четверти высоты корпуса и имеет отверстие в центре для размещения ударного механизма и запала. Запал LZY представляет собой заряд тетрила цилиндрической формы в пластиковой оболочке с капсюлем-воспламенителем и предназначен для обеспечения взрыва промежуточного детонатора. Промежуточный детонатор изготовлен из литого ВВ RDX и имеет вес 12 г. Предохранительная пластина предназначена для обеспечения безопасной транспортировки мины в снаряженном состоянии путем фиксации ударника, а также для постановки мины на боевой взвод после ее удаления. Пластина в свою очередь фиксируется на корпусе мины предохранительной чекой. Нажимная пластина обеспечивает передачу давления на ударник. В центре пластины имеется отверстие, являющееся контрольным положения ударника. Нажимная пластина изготовлена из пластика и имеет двенадцать ребер жесткости. Ударный механизм состоит из ударника со штоком, пружины ударника, трех шариков-фиксаторов и корпуса. Верхняя часть ударника окрашена в красный цвет для контроля безопасного положения.

Схема устройства мины

Принцип действия

В боевом положении, при удаленной предохранительной пластине, подпружиненный ударник удерживается в корпусе ударного механизма шариками-фиксаторами. При осуществлении давления на нажимную пластину под любым углом опускается вниз внешний корпус ударного механизма, сжимая при этом пружину ударника до тех пор, пока отверстия во внешнем корпусе не совместятся с шариками, после чего шарики выпадают в стороны во внешнюю часть корпуса ударного механизма. После смещения шариков в стороны, освобожденный ударник под действием пружины инициирует запал, вследствие чего происходит взрыв промежуточного детонатора и заряда ВВ мины.

Порядок установки

Установить мину в грунт и убедиться что конец ударника, окрашенный в красный цвет, выступает из нажимной пластины. Удалить предохранительную чеку и предохранительную пластину. Произвести маскировку мины и покинуть место установки.

Обезвреживание

Обезвреживание мин R2 производится только в том случае, если видно красное окончание ударника, в противном случае, обнаруженные мины уничтожаются на месте накладными зарядами. При обезвреживании необходимо вставить предохранительную пластину и зафиксировать ее предохранительной чекой. Снять мину с места установки выкрутить резьбовую пробку со дна мины, извлечь запал и закрутить пробку на место. Упаковать запал и мину в отдельную тару.

ТТХ мин серии R2

Применялась в Анголе, Мозамбике, Намибии, Замбии, Зимбабве.

Компания-продавец: NASCHEM a division of the Denel Group of Companies (Pty) Ltd,

Private Bag X1254, Potchefstroom, 2520, South Africa.

Телефон: +27 148 297 7151. Факс: +27 148 298 1148

ZAP No 1 , ZAP No 2 ( Зимбабве )

Общий вид и схема устройства мины ZAP No 1

Назначение и устройство

Противопехотные фугасные мины нажимного действия ZAP No 1, ZAP No 2 предназначены для минирования местности против живой силы противника. Название мин является сокращением от Zimbabwe Anti-Personnel (первоначально, до переименования страны, мины имели обозначение RAP "Rhodesian Anti-Personnel"). Мины являются абсолютной копией английской мины № 6 АР. На вооружение мины поступают окончательно снаряженными. Мины № 1 и № 2 внешне идентичны и отличаются только типами взрывателей. Корпус мин окрашивается в черный цвет, взрыватель - в коричневый цвет. Мины имеют минимальное содержание металла, что затрудняет их обнаружение большинством типов современных миноискателей.

Мина ZAP No 1 состоит из корпуса, взрывателя, запала, заряда ВВ и предохранительной чеки. Корпус мины изготовлен из пластика, предназначен для размещения составных частей мины и имеет удлиненную конусообразную форму. Взрыватель мины ZAP No 1 расположен в верхней части корпуса мины, предназначен для обеспечения взрыва заряда ВВ и имеет устройство аналогичное нажимному механизму мины R2M1 (ЮАР), в котором удержание ударника производится тремя шариками-фиксаторами. В верхней части нажимного механизма имеется сквозное отверстие для предохранительной чеки. Запал предназначен для обеспечения инициирования заряда ВВ при наколе ударником. Заряд ВВ расположен в нижней части корпуса мины и обеспечивает поражающее действие мины. Предохранительная чека предназначена для фиксации нажимного механизма, с целью обеспечения безопасной транспортировки и обращения с миной.

Мина ZAP No 2 имеет аналогичное устройство, за исключением того, что взрыватель химический, в отличие от №1.

Схема устройства химического взрывателя мины ZAP No 2

Химический взрыватель мины ZAP No 2 состоит из нажимной пластины, стеклянной ампулы с серной кислотой, воспламенительного состава и запала 8D.

Принцип действия

Принцип действия взрывателя мины ZAP No 1 аналогичен принципу действия мины R2M1.

Принцип действия химического взрывателя мины ZAP No 2 основан на химической реакции, при смешивании серной кислоты с воспламенительным составом, при которой происходит мгновенное воспламенение состава, в результате чего происходит инициирование запала 8 D и заряда ВВ.

Порядок установки

Установить мину в грунт, удалить предохранительную чеку и покинуть место установки.

Обезвреживание

В виду того, что для срабатывания мины необходимо небольшое усилие и очень малый ход нажимного штока (2-4 мм), обезвреживание мин ZAP No 1, ZAP No 2 производить не рекомендуется. Обнаруженные мины уничтожаются на месте установки накладными зарядами.

ТТХ мин

Диаметр мины, мм – 36

Высота мины, мм – 195

Масса мины, г – 200

Масса ВВ (пентолит), г – 140

Усилие срабатывания, кг - ZAP No 1 – 1-5

ZAP No 2 - 1

Мины применялись в Анголе, Эфиопии, Эритреи, Боснии, Намибии, Зимбабве, Замбии.

GORAZDE ( Югославия )

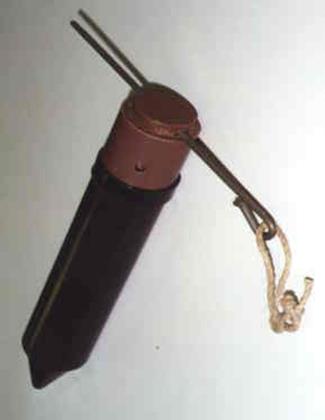

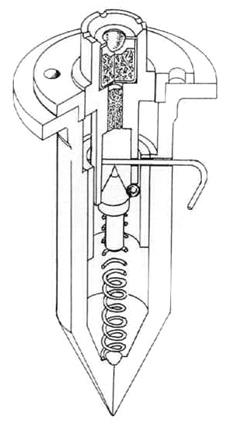

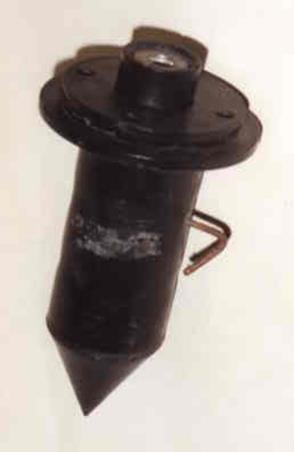

Общий вид и схема устройства мины

Назначение и устройство

Малогабаритная противопехотная фугасная мина нажимного действия GORAZDE предназначена для минирования местности против живой силы противника. Мина была разработана и поступила на вооружение во время боевых действий в Югославии. Корпус мины имеет черную матовую окраску. Мина поступает на вооружение окончательно снаряженной.

Мина состоит из корпуса, нажимной втулки, ударника с пружиной, шарика-фиксатора и предохранительной чеки. Корпус мины изготовлен из пластика и имеет конусообразную удлиненную форму и предназначен для размещения всех составных частей мины. Внутри посередине корпуса мины имеется утолщение, предназначенное для направления движение нажимной втулки. В верхней части корпуса имеется фланец, предназначенный для предотвращения проваливания мины глубже в грунт. Нажимная втулка также изготовлена из пластика и предназначена для приведения в действие механизма взрыва при осуществлении на нее давления. Внутри верхней части нажимной втулки расположен заряд ВВ и капсюль-детонатор. Посередине втулка имеет отверстия, предназначенные для предохранительной чеки. Верхняя часть нажимной втулки имеет кумулятивную выемку, предназначенную для образования направленного воздействия взрыва заряда ВВ. Ударник с пружиной предназначены для инициирования капсюля-детонатора и расположены в нижней части корпуса мины. Шарик-фиксатор обеспечивает удержание ударника перед нажимной втулкой до момента нахождения втулки в утолщенной части корпуса мины. Предохранительная чека предназначена для фиксации нажимной втулки в корпусе мины с целью обеспечения безопасной транспортировки и обращения с миной.

Принцип действия

В боевом положении, при удаленной предохранительной чеке, нажимная втулка находится в утолщенной части корпуса мины, ударник удерживается шариком-фиксатором перед нажимной втулкой, пружина находится в полусжатом положении. При осуществлении давления на нажимную втулку она смещается вниз, сжимая при этом пружину ударника. При достижении шариком-фиксатором более широкой части корпуса мины он смещается в сторону, освобождая при этом ударник от удержания. Под действием пружины ударник инициирует капсюль-детонатор, в результате чего происходит взрыв заряда ВВ. Кумулятивная выемка обеспечивает достаточно сильное поражающее действие взрыва при относительно малом весе заряда ВВ.

Порядок установки

Установить мину в грунт до половины, удалить предохранительную чеку и нажимая на фланец углубить мину до упора фланцем в грунт, после чего покинуть место установки.

Обезвреживание

Удерживая мину за фланец, достать ее из грунта до появления отверстия для предохранительной чеки. Попытаться вставить предохранительную чеку в корпус мины, не прилагая при этом усилий. Если вставить предохранительную чеку не удается, мина уничтожается на месте накладным зарядом.

ТТХ мины

Диаметр мины, мм – 58

Высота мины, мм – 115

Масса мины, г - 120

Масса ВВ (RDX), г – 5

Усилие для срабатывания, кг – 10-15

Применялась в Югославии, также находится на вооружении некоторых террористических организаций, поскольку мина легко изготавливается самостоятельно.

4. Противопехотные осколочные мины кругового поражения

ПOMЗ-2, ПOMЗ-2M (СССР)

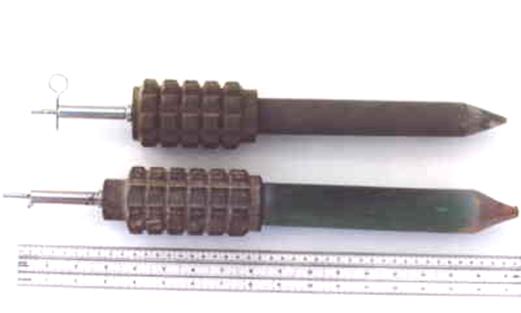

Общий вид мин ПОМЗ-2 (внизу) и ПОМЗ-2М (вверху)

Назначение и устройство

Осколочная мина кругового радиуса поражения ПОМЗ-2 является простейшей осколочной миной и предназначена для минирования местности против живой силы противника. Мина была разработана в конце Второй мировой войны, но до сих пор находит применение во многих военных конфликтах. В качестве взрывателей используются все типы, кроме нажимного действия.

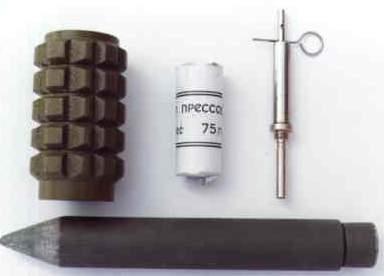

Составные части мины ПОМЗ-2М

Мина состоит из корпуса, заряда ВВ, деревянного колышка и взрывателя с запалом. Корпус мины цилиндрической формы имеет снаружи нарезы (6 горизонтальных рядов), которые при взрыве заряда ВВ, образуют осколки. С одной стороны корпус мины имеет отверстие для взрывателя, с другой стороны - отверстие для заряда ВВ и деревянного колышка. Колышек предназначен для установки мины на расстоянии от поверхности грунта. В качестве запалов в ПОМЗ-2, используются МД-2 и МД-5М. Как правило, корпус мины окрашивается в оливковый цвет.

Мина ПОМЗ-2М имеет устройство аналогичное мине ПОМЗ-2, отличие составляют: корпус мины ПОМЗ-2М короче и имеет 5 горизонтальных рядов осколков, вследствие чего вес его уменьшен; отверстие для взрывателя в мине ПОМЗ-2М имеет резьбу.

Принцип действия

При натяжении растяжки боевая чека выходит из корпуса взрывателя, освобождая ударник от удержания. Ударник под действием пружины инициирует запал, который в свою очередь подрывает заряд ВВ мины. При взрыве заряда ВВ корпус мины образует осколки, которые разлетаясь обеспечивают круговой радиус поражения.

Порядок установки

Достать корпус мины, вставить в него тротиловую шашку и деревянный колышек, после чего установит колышек с миной в грунт на глубину 10 см и произвести предварительную маскировку мины. Отмерить необходимую длину растяжки и закрепить один из ее концов за местный предмет. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину и плотно закрепить в резьбовом соединении (в мине ПОМЗ-2 взрыватель просто вставляется запалом в гнездо шашки). Прикрепить растяжку к боевой чеке и произвести окончательную маскировку мины. Удалить предохранительную чеку из взрывателя и удалиться с места установки.

Обезвреживание

При обнаружении мины ПОМЗ-2 (ПОМЗ-2М) необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них. Установить предохранительную чеку в верхнее отверстие взрывателя и зафиксировать ее на корпусе. Обрезать или отсоединить растяжки от боевой чеки и удалить взрыватель из корпуса мины, убедившись при этом, что она не установлена в неизвлекаемое положение. В случае, если взрыватель не удается выкрутить (в мине ПОМЗ-2М), снять корпус с взрывателем с колышка. Удалить из корпуса тротиловую шашку, вывинтить запал из взрывателя и упаковать тротиловую шашку, взрыватель и запал - в разную тару.

ТТХ мины

ПОМЗ-2 ПОМЗ-2М

Диаметр корпуса, мм 60 60

Высота корпуса, мм 130 107

Масса мины, кг 2.3 1.8

Масса ВВ (тротил), г 75 75

Усилие для срабатывания - в зависимости от типа взрывателя

Радиус сплошного поражения, м - 7

Применялась в Афганистане, Анголе, Камбодже, Кубе, Эритреи, Эфиопии, Ираке, Ливии, Мозамбике, Намибии, Никарагуа, Руанде, Сомали, Вьетнаме, Зимбабве.

Мины ПОМЗ-2, ПОМЗ-2М имеют следующие абсолютные копии: Тип 58 и 59 (Китай), ПМФН-1 (Куба), PP Mi-Sk (Чехословакия), MBV-78A1 (Вьетнам), МАР (Корея), PMR-1, PMR-2 и PMR-2A (Югославия).

TYPE 59 (Китай)

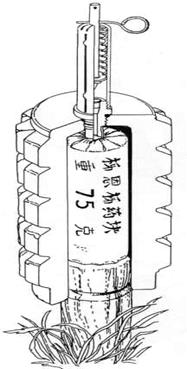

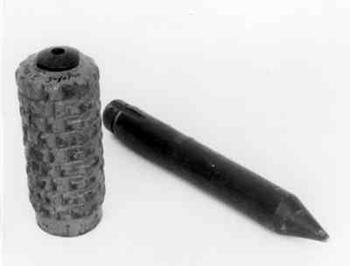

Общий вид и схема устройства мины

Мина является абсолютной копией ПОМЗ-2М и имеет аналогичные характеристики.

Применялась в Анголе, Мозамбике, Эритреи, Эфиопии, Сомали, Камбодже.

Серия PMR (Югославия)

PMR-1

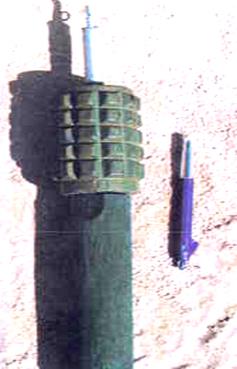

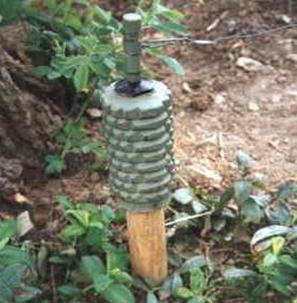

Общий вид и схема устройства мины

Мина PMR-1 является копией мины ПОМЗ-2М с несколько измененным корпусом, имеющим девять горизонтальных рядов нарезов для образования осколков и пластиковую прокладку в месте установки взрывателя. В качестве взрывателей с миной используются югославский UPM-1 и RO-1 производства Чехии. Порядок и правила установки и обезвреживания мины соответствуют действиям с минами ПОМЗ-2 (ПОМЗ-2М). В настоящее время мина не производится, но находится на вооружении.

ТТХ мины

Масса мины, кг - 2

Масса ВВ (тротил), г - 75

Диаметр корпуса, мм - 80

Высота корпуса без взрывателя, мм - 120

Усилие для срабатывания - в зависимости от типа взрывателя

Радиус сплошного поражения, м - 5.

Применялась в Югославии, Намибии, Сомали.

PMR-2

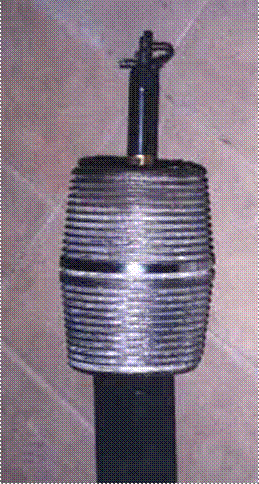

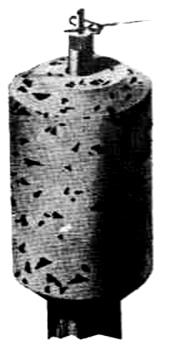

Общий вид и схема устройства мины

Мина PMR-2 в отличие от других мин данного типа имеет железобетонный корпус с металлическими осколками внутри. В остальном мина идентична ПОМЗ-2 (ПОМЗ-2М). В качестве взрывателей с миной используются югославский UPM-1 и RO-1 производства Чехии. В настоящее время мина не производится, но находится на вооружении.

ТТХ мины

Масса мины, кг - 2.2

Масса ВВ (тротил), г - 75

Диаметр корпуса, мм - 80

Высота корпуса без взрывателя, мм - 120

Радиус сплошного поражения, м - 5

Усилие для срабатывания - в зависимости от типа взрывателя.

Применялась в Югославии.

PMR -2А (Югославия)

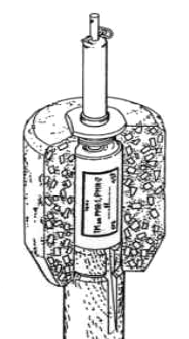

Общий вид и схема устройства мины

Мина PMR-2А является югославской копией мины ПОМЗ-2М советского производства. Отличительными особенностями мины являются: измененные габариты, увеличенное число нарезов на корпусе для образования осколков (9 нарезов), наличие пластиковой прокладки в месте крепления взрывателя и увеличенный заряд ВВ. Устройство, порядок установки и обезвреживания полностью соответствуют мине ПОМЗ-2М. Мина используется с взрывателем UMP-2 (UMP-2A).

ТТХ мины

Масса мины, кг - 1.7

Масса ВВ (тротил), г - 100

Диаметр мины, мм - 66

Высота корпуса без взрывателя, мм - 140

Радиус сплошного поражения, м - 5

Усилие необходимое для срабатывания - в зависимости от взрывателя.

Применялась в Намибии и Югославии.

PMR-3 (Югославия)

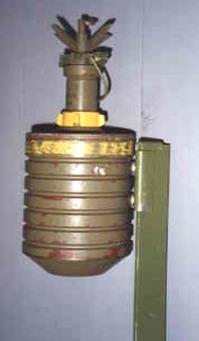

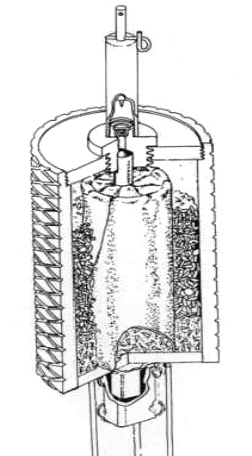

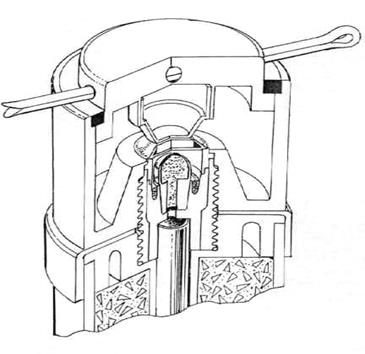

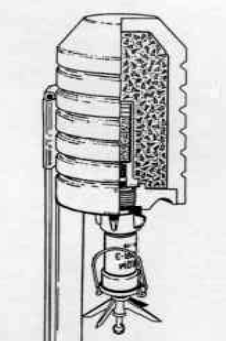

Общий вид и схема устройства мины

Назначение и устройство

Противопехотная осколочная мина PMR-3 была разработана на основе мин PMR-1 и PMR-2А с целью повышения эффективности и их замены. Универсальное крепление мины на стойке позволяет устанавливать ее как вверх взрывателем, так и вниз. В качестве взрывателя используется комбинированный взрыватель UPMR-3. Универсальность взрывателя позволяет использовать мину PMR-3, как в качестве осколочной мины натяжного действия, так и в качестве осколочно-фугасной мины нажимного действия. Мина, как правило, имеет оливковую окраску. На тренировочном варианте мины нанесена желтая полоса.

Мина состоит из: корпуса, заряда ВВ, запала, взрывателя и стойки. Корпус мины изготовлен из листового железа, имеет цилиндрическую форму с конусообразным дном и состоит из основания и крышки. Снаружи на корпусе нанесены 6 нарезов для образования осколков при взрыве заряда ВВ. Сбоку на корпусе имеется крепление к стойке. Крышка соединяется с основанием при помощи резьбы. В центре крышки имеется отверстие с резьбовым соединением для взрывателя. Запал предназначен для обеспечения взрыва заряда мины и располагается в центре основания корпуса, закрытый крышкой (запал поступает на вооружение отдельно от мины). Стойка представляет собой металлический угольник с креплением, длиной 45 см.

Принцип действия

При натяжении растяжки центральная втулка смещается вниз. Как только шарики-фиксаторы ударника провалятся в выемку центральной втулки, освобожденный ударник, под действием пружины, инициирует запал мины, который обеспечивает подрыв заряда ВВ. При взрыве заряда ВВ корпус мины разрывается на осколки, которые обеспечивают круговой радиус поражения.

Порядок установки

Установить стойку в грунт на глубину 10 см. Отмерить необходимую длину растяжек и закрепить их концы за местные предметы. Достать мину из упаковки, отвинтить крышку корпуса, снарядить мину запалом и закрутить крышку плотно на место, убедившись при этом, что запал находится напротив отверстия в крышке. Установить корпус мины на стойку так, как это необходимо (вверх или вниз крышкой) и произвести предварительную маскировку мины. Установить взрыватель на мину, прикрепить растяжки к кольцу центральной втулки взрывателя и произвести окончательную маскировку мины, удаляя при этом демаскирующие предметы (обертка, упаковка, обрезки растяжек и т.д.). Поднять проволочное кольцо фиксатора, удалить его из фиксатора и удалить предохранительный фиксатор с центральной втулки, установив мину в боевое положение, и покинуть место установки.

Обезвреживание

При обнаружении мины PMR-3 необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них. Убедиться в отсутствии признаков установки мины в неизвлекаемое положение. Установить предохранительный фиксатор на центральную втулку взрывателя, установить проволочное кольцо в отверстия на фиксаторе и опустить его вниз, закрепив тем самым фиксатор на центральной втулке. Обрезать растяжки или отсоединить их от кольца центральной втулки и выкрутить взрыватель из корпуса мины. Снять корпус мины со стойки, открутить крышку, извлечь запал из заряда ВВ и поставить крышку на место. Упаковать корпус мины, взрыватель и запал в разную тару.

ТТХ мины

Масса мины, кг - 2

Масса ВВ (тротил), г - 410

Диаметр корпуса, мм - 78

Высота корпуса без взрывателя, мм - 134

Усилие для срабатывания, кг:

- при натяжении - 3

- при давлении - 9

Радиус сплошного поражения, м - 10

Применялась в Намибии и Югославии.

Компания производитель мин серии PMR:

YUGOIMPORT-SDPR Limited Holding company

Bulevar umetnosti 2, YU-11070 Novi Beograd, Yugoslavia.

Телефон: +381 11 222 2743. Телекс: 71000 JU SDPR. Факс: +381 11 324 8791

PMR-4 ( Югославия )

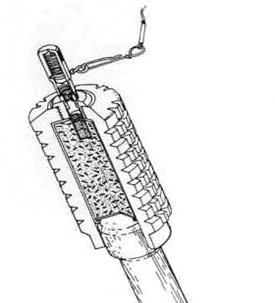

Общий вид и схема устройства мины

Противопехотная осколочная мина кругового поражения PMR-4 предназначена для минирования местности против живой силы противника. Мина является копией ПОМЗ-2М с незначительными изменениями. Корпус мины имеет только горизонтальные нарезы и может быть легко изготовлен самостоятельно. Стойка для установки мины имеет резьбовую втулку для крепления к корпусу мины. В остальном PMR-4 полностью идентична ПОМЗ-2М. Стандартно мина поступает на вооружение в комплекте с взрывателем UPM-1, возможно также использование взрывателей серии МУВ или их копий. Корпус мины окрашивается в темно-коричневый цвет.

ТТХ мины

Масса мины, кг - 2

Масса ВВ (тротил), г - 200

Диаметр мины, мм - 80

Высота корпуса без взрывателя, мм - 130

Радиус сплошного поражения, м - 15

Усилие необходимое для срабатывания - в зависимости от взрывателя.

Применялась в Югославии.

PPMP-2 (Югославия)

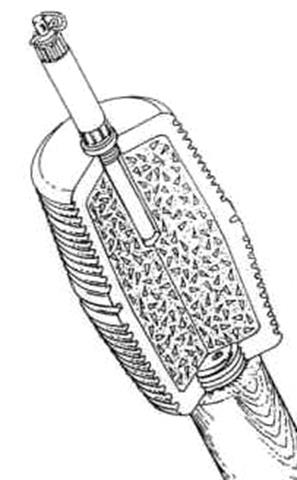

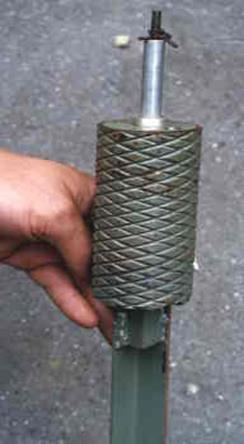

Общий вид и схема устройства мины

Противопехотная осколочная мина кругового поражения PPMP-2 предназначена для минирования против живой силы противника. Мина является копией ПОМЗ-2М и имеет аналогичное устройство, принцип действия, порядок установки и обезвреживания. Отличие заключается в том, что помимо заряда ВВ в корпус мины засыпается мелко рубленая проволока. PPMP-2 не состоит на вооружении в армии. Мина квалифицирована как самостоятельно изготовленная. Корпус мины имеет снаружи диагональные нарезы. В качестве взрывателя, как правило, в мине используются МУВ или их копии.

ТТХ мины

Масса мины, кг – 1.2

Масса ВВ, г – 150

Высота корпуса мины, мм – 140

Диаметр корпуса мины, мм – 60

Радиус сплошного поражения, м – 15

Усилие для срабатывания зависит от типа используемого взрывателя.

Применялась в Югославии.

MBV-78A2 (Вьетнам)

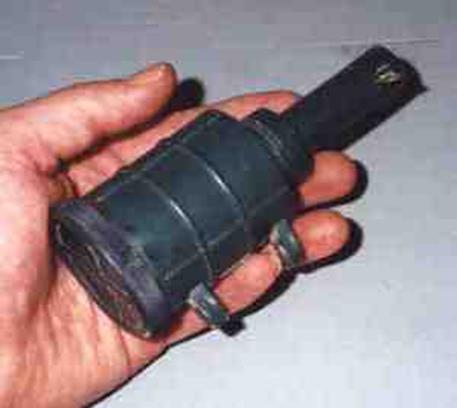

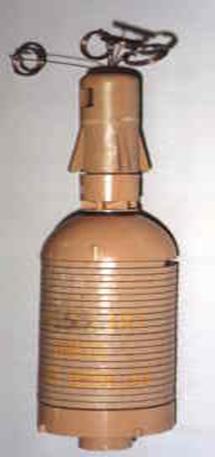

Общий вид мины

Назначение и устройство

Противопехотная осколочная мина кругового радиуса действия MBV-78A2 предназначена для поражения живой силы противника осколками, расположенными в корпусе мины. Мина выполнена в пластиковом корпусе оливкового цвета. В качестве взрывателя в мине используется NMV-78A1 (вьетнамская копия взрывателя МУВ), также могут использоваться любые взрыватели серии "МУВ" советского производства.

Мина MBV-78A2 состоит из корпуса, заряда ВВ, осколков и взрывателя с детонатором.

Пластиковый корпус мины имеет цилиндрическую форму. В верхней части корпуса имеется отверстие с резьбовым соединением для снаряжения мины взрывателем. На боковой поверхности корпуса имеются две скобы для крепления мины на стойке. Снизу корпус закрыт резьбовой крышкой. Заряд ВВ располагается в корпусе по кругу, в центре заряда имеется отверстие для запала. Осколки используемые в мине MBV-78A2 представляют собой мелко нарубленную стальную проволоку, находящуюся в парафиновой основе. Осколки располагаются в мине также по кругу, между корпусом и зарядом ВВ, по высоте заряда. Взрыватель мины имеет аналогичное взрывателю МУВ устройство и принцип действия. Отличие вьетнамской копии взрывателя от МУВ заключается в пластиковой крышке, которая может одеваться на корпус взрывателя.

Принцип действия

При натяжении растяжки боевая чека выходит из корпуса взрывателя, освобождая ударник от удержания. Ударник под действием пружины инициирует запал, который в свою очередь подрывает заряд ВВ мины. При взрыве заряда ВВ осколочные элементы разлетаются в разные стороны, обеспечивая круговой радиус поражения.

Порядок установки

Достать мину из упаковки и установить ее на местности, закрепив ее на стойке или местном предмете, и произвести предварительную маскировку мины. Отмерить необходимую длину растяжки и закрепить один из ее концов за местный предмет. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину и закрутить его до упора. Прикрепить конец растяжки к боевой чеке и произвести окончательную маскировку мины, удалив при этом все демаскирующие предметы (обертка, упаковка, обрезки растяжки и т.д.). Удалить предохранительную чеку из взрывателя и покинуть место установки.

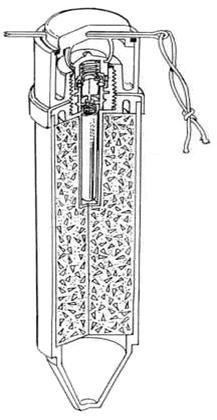

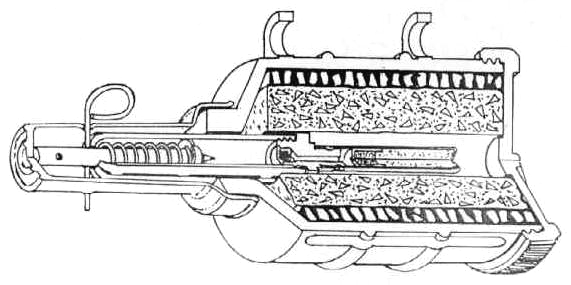

Схема устройства мины

Обезвреживание

При обнаружении мины MBV-78A2 необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них, и убедиться в отсутствии признаков установки мины в неизвлекаемое положение. Установить предохранительную чеку в верхнее отверстие взрывателя и зафиксировать ее на корпусе. Обрезать или отсоединить растяжки от боевой чеки и снять мину с места установки, Вывинтить взрыватель из мины, после чего вывинтить запал из взрывателя. Упаковать мину, взрыватель и запал в разную тару.

ТТХ мины:

Масса мины, г - 150

Масса ВВ (тротил), г - 65

Диаметр мины, мм - 53

Высота мины (без взрывателя/ с взрывателем), мм - 88/130

Усилие необходимое для срабатывания, кг - 3-8

Радиус сплошного поражения, м - 10

Применялась во Вьетнаме и Камбодже.

N OMZ-2B (Вьетнам)

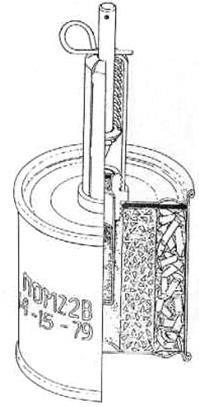

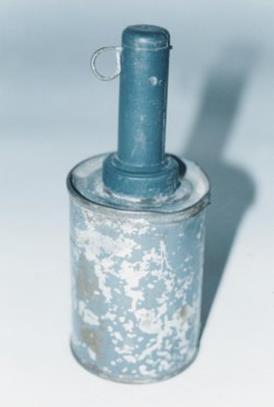

Общий вид мины и схема устройства мины

Противопехотная осколочная мина NOMZ-2B кругового радиуса поражения представляет собой раннюю версию противопехотных мин данного класса и имеет устройство, принцип действия, порядок установки и обезвреживания аналогичные мине MBV-78A2. Отличие заключается в том, что мина NOMZ-2B выполнена в металлическом корпусе, в следствие чего вес мины больше. Мина выпускается окрашенной в серый цвет с желтыми надписями на корпусе.

ТТХ мины

Масса мины, г - 660

Масса ВВ (тротил), г - 65

Диаметр мины, мм - 57

Высота мины без взрывателя, мм - 80

Усилие для срабатывания - в зависимости от типа взрывателя

Радиус сплошного поражения, м -10

Применялась в Анголе, Вьетнаме и Камбодже.

P-40 ( Вьетнам)

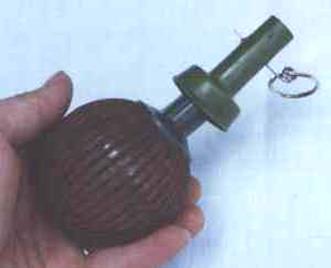

Общий вид и схема устройства мины

Назначение и устройство

Противопехотная осколочная мина кругового радиуса действия P-40 предназначена для поражения живой силы противника осколками, образуемыми корпусом мины при взрыве заряда ВВ. Корпус мины изготовлен из листового железа с наружными насечками для образования осколков и является копией американской мины BLU-24/B времен войны во Вьетнаме. В качестве взрывателя в мине используется NMV-78A1, также могут использоваться любые взрыватели серии "МУВ" советского производства. Мина также известна под названием "Apple mine".

Мина Р-40 состоит из корпуса, заряда ВВ и взрывателя с детонатором. В комплект мины также входит металлическая стойка для установки мины.

Металлический корпус мины имеет форму шара. В верхней части корпуса имеется отверстие с пластиковым уплотнителем для снаряжения мины взрывателем. Заряд ВВ располагается внутри корпуса. Взрыватель мины имеет аналогичное взрывателю МУВ устройство и принцип действия. Отличие NMV-78A1 от МУВ составляет пластиковая крышка, которая может одеваться на корпус взрывателя. Корпус мины окрашивается, как правило, в ржавый цвет.

Принцип действия

При натяжении растяжки боевая чека выходит из корпуса взрывателя, освобождая ударник от удержания. Ударник под действием пружины инициирует запал, который в свою очередь подрывает заряд ВВ мины. При взрыве заряда ВВ осколочные элементы разлетаются, обеспечивая круговой радиус поражения.

Порядок установки

Достать мину из упаковки и установить ее на местности, закрепив ее на стойке и произвести предварительную маскировку мины. Отмерить необходимую длину растяжки и закрепить один из ее концов за местный предмет. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину, прикрепить конец растяжки к боевой чеке и произвести окончательную маскировку мины. Удалить предохранительную чеку из взрывателя и удалиться с места установки.

Обезвреживание

При обнаружении мины Р-40 необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них. Установить предохранительную чеку в верхнее отверстие взрывателя и зафиксировать ее на корпусе. Обрезать или отсоединить растяжки от боевой чеки и снять мину с места установки, убедившись при этом, что она не установлена в неизвлекаемое положение. Извлечь взрыватель из мины, после чего вывинтить запал из взрывателя. Упаковать мину, взрыватель и запал в разную тару.

ТТХ мины

Масса мины, г - 570

Масса ВВ (ВВ типа "В"), г - 120

Диаметр корпуса, мм - 69

Высота мины с взрывателем, мм - 104

Радиус сплошного поражения, м - 10

Усилие для срабатывания - в зависимости от взрывателя.

Применялась в Камбодже и Вьетнаме.

NR-413 (Бельгия)

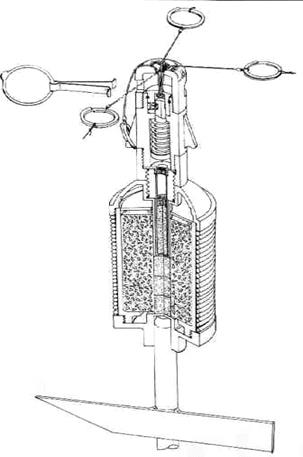

Общий вид и схема устройства мины

Назначение и устройство

Противопехотная осколочная мина кругового радиуса действия NR-413 предназначена для поражения живой силы противника осколками, расположенными на корпусе мины. В качестве взрывателя в мине используется NR-410 натяжного действия. Весь комплект мины имеет светло-коричневую окраску.

Мина NR-413 состоит из корпуса, заряда ВВ, осколочного элемента, двух крышек корпуса, взрывателя с детонатором и стойки.

Пластиковый корпус мины имеет цилиндрическую форму. В верхней части корпуса имеется отверстие с резьбовым соединением для крепления верхней крышки и взрывателя. В нижней части корпуса находится резьбовое соединение для крепления нижней крышки и отверстие для стойки. В верхней части корпуса имеется отверстие для запала. Заряд ВВ располагается в корпусе по кругу, в центре заряда имеется отверстие для запала. Осколочный элемент мины представляет собой спираль из стальной проволоки квадратного сечения, имеющей внутреннюю насечку для образования мелких осколков. Осколочный элемент надет на корпус мины и закреплен двумя крышками. При необходимости мина может использоваться без осколочного элемента, в качестве фугасной.

Принцип действия

При натяжении, растяжка, сжимая пружину, поднимает фиксатор ударника вверх, пока шарики, удерживающие ударник, не достигли отверстий в фиксаторе. После того, как шарики выпадают в отверстия в фиксаторе, освобожденный ударник под действием пружины, инициирует запал, который подрывает заряд ВВ. При взрыве заряда ВВ осколочный элемент дробится на мелкие части, которые разлетаются в разные стороны, обеспечивая круговой радиус поражения.

Порядок установки

Установить стойку в грунт на глубину 10 см. Достать мину из упаковки, установить ее на стойку и произвести предварительную маскировку. Отмерить необходимую длину растяжек и закрепить их концы за местные предметы. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину и закрутить его до упора. Прикрепить концы растяжек к кольцам взрывателя и произвести окончательную маскировку мины, удалив при этом все демаскирующие предметы (обертка, упаковка, обрезки растяжки и т.д.). Удалить предохранительный фиксатор из взрывателя и покинуть место установки.

Обезвреживание

При обнаружении мины NR-413 необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них, и убедиться в отсутствии признаков установки мины в неизвлекаемое положение. Зрительно установить, есть ли возможность поставить предохранительный фиксатор на место. Если отверстия фиксатора на корпусе взрывателя полностью просматриваются, то установить фиксатор в корпус, обрезать или отсоединить растяжки от колец взрывателя, выкрутить взрыватель из мины, после чего вывинтить запал из взрывателя и снять мину с места установки. Упаковать мину, взрыватель и запал в разную тару. Если отверстия фиксатора не просматриваются обезвреживание мины производить запрещается.

ТТХ мины

Масса мины, г - 640

Масса ВВ (ВВ типа "В"), г - 100

Диаметр мины, мм - 46

Высота мины, г - 114

Радиус сплошного поражения, м - 15

Усилие для срабатывания, кг - 2-5

Применялась в Анголе, Руанде, Эфиопии, Эритреи, Сомали.

М 3 (США)

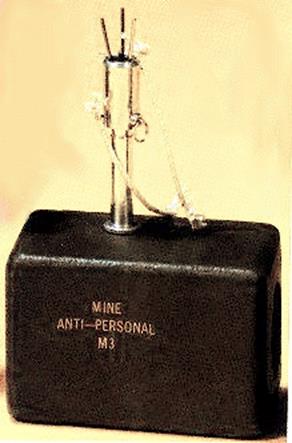

Общий вид мины

Назначение и устройство

Противопехотная осколочная мина кругового радиуса действия М3 предназначена для поражения живой силы противника осколками, расположенными в корпусе мины. В мине используется взрыватель комбинированного действия М7А1 (является точной копией М605). Корпус мины может быть окрашен в голубой, коричневый или серый цвет.

Мина М3 состоит из корпуса, заряда ВВ, осколочного элемента и взрывателя с детонатором.

Пластиковый корпус мины имеет форму параллелепипеда. В корпусе мины имеется три резьбовых отверстия для установки взрывателей, которые позволяют устанавливать мину в различных положениях, а также, используя дополнительный взрыватель устраивать мину-сюрприз. Заряд ВВ располагается внутри в центре корпуса. Осколочный элемент мины представляет собой мелко рубленную стальную проволоку и расположен по обе стороны от заряда ВВ по большему сечению.

Принцип действия

При срабатывании взрывателя происходит инициирование запала, который подрывает заряд ВВ. При взрыве заряда ВВ осколки разлетаются в разные стороны с высокой скоростью, обеспечивая круговой радиус поражения.

Порядок установки

Закрепить мину на месте установки (грунт, местные предметы). Установить растяжки, если используются. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину и закрутить его до упора. Прикрепить концы растяжек к боевой чеке взрывателя, убедиться в отсутствии излишнего натяжения и слабины растяжек, и произвести окончательную маскировку мины. Удалить предохранительную чеку из взрывателя и покинуть место установки.

Обезвреживание

Производить обезвреживание мины М3 запрещается. При разминировании обнаруженные мины уничтожаются на месте накладными зарядами.

ТТХ мины

Масса мины, г - 990

Масса ВВ (тротил), г - 400

Ширина мины, мм - 89

Высота мины, мм – 89

Длина мины (без взрывателя), мм - 136

Радиус сплошного поражения, м - 10

Применялась в Анголе, Мозамбике, Боснии, Ираке, Камбодже.

M/966-B T1 (Португалия)

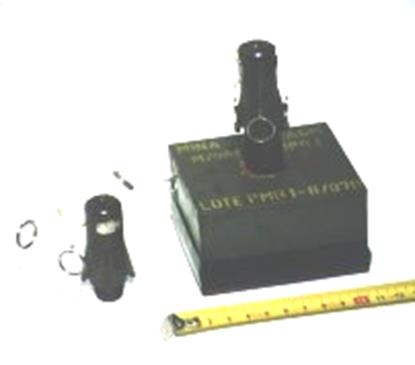

Общий вид мины

Назначение и устройство

Противопехотная осколочная мина M/966-B T1 предназначена для минирования местности против живой силы противника. В отличие от большинства мин данного класса M/966-B T1 имеет прямоугольный корпус. На вооружение мина поступает неокончательно снаряженной. Корпус мины окрашен, как правило, в зеленый оливковый цвет.

Мина состоит из корпуса, заряда ВВ, осколочного элемента и взрывателя. Корпус мины изготовлен из тонкого листового железа, которое при взрыве заряда ВВ также образует осколки, и предназначен для размещения заряда ВВ и осколочного элемента. Снизу на корпус надевается пластиковая крышка, предназначенная для крепления мины на грунте. В верхней части корпуса имеется отверстие для взрывателя, которое при транспортировке закрывается пластиковой пробкой. Заряд ВВ представляет собой прессованный тротил и предназначен для обеспечения разлета осколков. Осколочный элемент изготовлен из рубленых гвоздей, которые обеспечивают поражающее действие мины, расположенных по бокам от заряда ВВ. В качестве взрывателя в мине используется абсолютная копия взрывателя NR 410 (Бельгия) с четырьмя проволочными растяжками. Возможно также использование взрывателей сери МУВ или их копий.

Принцип действия

При натяжении, растяжка, сжимая пружину, поднимает фиксатор ударника вверх, пока шарики, удерживающие ударник, не достигли отверстий в фиксаторе. После того, как шарики выпадают в отверстия в фиксаторе, освобожденный ударник под действием пружины, инициирует запал, который подрывает заряд ВВ. При взрыве заряда ВВ осколочный элемент разлетается в разные стороны, обеспечивая круговой радиус поражения.

Порядок установки

Установить мину на грунт. Отмерить необходимую длину растяжек и закрепить их концы за местные предметы. Вынуть из упаковки взрыватель и снарядить его запалом. Вставить снаряженный взрыватель в мину и закрутить его до упора. Прикрепить концы растяжек к кольцам взрывателя и произвести окончательную маскировку мины. Удалить предохранительный фиксатор из взрывателя и покинуть место установки.

Обезвреживание

При обнаружении мины M/966-B T1 необходимо точно установить местоположение растяжек, чтобы при приближении не натянуть одну из них, и убедиться в отсутствии признаков установки мины в неизвлекаемое положение. Зрительно установить, есть ли возможность поставить предохранительный фиксатор на место. Если отверстия фиксатора на корпусе взрывателя полностью просматриваются, то установить фиксатор в корпус, обрезать или отсоединить растяжки от колец взрывателя, выкрутить взрыватель из мины, после чего вывинтить запал из взрывателя и снять мину с места установки. Упаковать мину, взрыватель и запал в разную тару. Если отверстия фиксатора не просматриваются, обезвреживание мины производить запрещается. В этом случае мина уничтожается на месте установки накладным зарядом

ТТХ мины

Масса мины, кг – 1

Масса ВВ (тротил), г - 200

Длина мины, мм - 62

Высота мины, мм – 120/50 (с взрывателем/без взрывателя)

Ширина мины, мм - 88

Радиус сплошного поражения, м - 10

Усилие для срабатывания, кг - 2-5

Применялась в Анголе, Замбии, Мозамбике, Намибии, Никарагуа, Сомали, Эфиопии, Эритреи.

На верхнюю часть мины наносится обозначение: "MINA A/P FRAGM. M/966-B TIPO I" с серийным номером и датой выпуска мины.

5. Противопехотные выпрыгивающие осколочные мины кругового поражения
