3. Малогабаритные противопехотные фугасные мины нажимного действия

Дата: 2025-06-02; Просмотры: 19

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Содержание:

Стр.

1. Противопехотные фугасные мины нажимного действия типа "Shoe-box".............2

2. Противопехотные фугасные мины нажимного действия.........................................7

3. Малогабаритные противопехотные фугасные мины нажимного действия...........23

4. Противопехотные осколочные мины кругового поражения...................................49

5. Противопехотные выпрыгивающие осколочные мины кругового поражения.....67

6. Противопехотные осколочные мины направленного поражения...........................90

1. Противопехотные фугасные мины нажимного действия типа

“ Shoe - box “

ПМД -6 , ПМД -6 М, ПМД - 7 ( СССР)

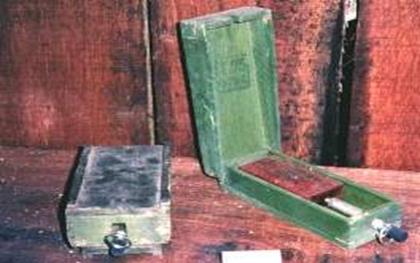

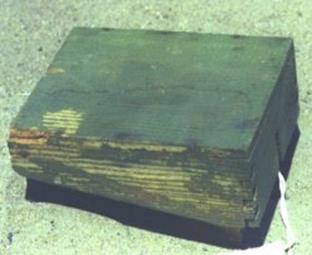

Общий вид мины

Назначение и устройство

Фугасные мины нажимного действия типа “Shoe-box “ (название происходит оттого, что корпус мин изготавливается приблизительно по размеру обуви) одними из первых начали появляться в военных конфликтах и предназначались для минирования местности против живой силы противника. Этому способствовало то, что мины имеют простейшее устройство и несложное самостоятельное изготовление. Одними из первых появились советские мины во время Второй Мировой войны.

Мина ПМД-6 (противопехотная мина в деревянном корпусе) состоит из корпуса, заряда ВВ, взрывателя и запала. Корпус мины состоит из двух частей и изготавливается из фанеры или досок толщиной около 1 см. Нижняя часть корпуса предназначена для размещения заряда ВВ и взрывателя с запалом. Верхняя часть играет роль крышки корпуса и в то же время является нажимным элементом. В верхней части корпуса имеется вырез по ширине взрывателя и пластинчатая пружина с внутренней стороны. Обе части скрепляются между собой при помощи любого эластичного материала. Заряд ВВ представляет собой стандартную тротиловую шашку, как правило, малую (200 г). В качестве взрывателя в мине может использоваться любой взрыватель серии МУВ с Т-образной чекой (после небольшой доработки можно использовать и Р-образную чеку) и запалом МД-2 или МД-5М.

Принцип действия

В боевом положении, когда из взрывателя удалена предохранительная чека и время дальнего взведения истекло, ударник удерживается во взрывателе Т-образной чекой. Верхняя часть корпуса опирается на Т-образную чеку, при этом корпус взрывателя находится по обрезу верхней части корпуса мины. При осуществлении нажима на верхнюю часть корпуса, Т-образная чека выскакивает из взрывателя, ударник инициирует запал и происходит взрыв заряда ВВ.

Порядок установки

Вырыть в грунте углубление в зависимости от размеров корпуса, с таким расчетом, чтобы после установки мины 2 см корпуса выступало над поверхностью грунта. Установить корпус мины в углубление и произвести предварительную маскировку мины. Снарядить взрыватель запалом, установить его в заряд ВВ и поместить их в корпус мины Т-образной чекой вниз. Опустить сверху крышку корпуса и убедиться, что боевая чека не выпала из корпуса взрывателя под действием веса крышки. Произвести окончательную маскировку мины, удалить предохранительную чеку из взрывателя и покинуть место установки.

Обезвреживание

Производить обезвреживание мин ПМД-6 не рекомендуется, поскольку мины могут быть установлены в неизвлекаемое положение, обнаруженные мины уничтожаются на месте установки накладными зарядами. При необходимости обезвредить мину нужно поднять крышку корпуса, вставить предохранительную чеку (если есть возможность), повернуть взрыватель боевой чекой вверх, вынуть заряд ВВ с взрывателем из корпуса, удалить взрыватель с запалом из заряда ВВ, выкрутить запал из взрывателя и упаковать взрыватель, запал и заряд ВВ - в отдельную тару.

Отличие мин ПМД различных серий заключается в материале корпуса, его размерах и весе заряда ВВ.

ТТХ мин ПМД

Усилие необходимое для срабатывания зависит от типа применяемого взрывателя.

Мины серии ПМД применялись в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Ираке, Мозамбике, Намибии, Никарагуа, Руанде, Сомали.

Мины ПМД имеют копии во многих странах мира.

PP–Mi-D (Чехословакия)

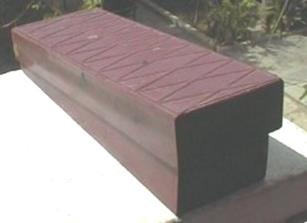

Общий вид мины

ТТХ мины

Высота мины в боевом положении, мм – 72

Ширина мины, мм – 102

Длина мины, мм – 136

Масса мины, г – 500

Масса ВВ (тротил) г – 200

Используются взрыватели серии МУВ или RO-1.

Усилие необходимое для срабатывания зависит от типа взрывателя.

Применялась в Анголе, Мозамбике, Камбодже, Ираке, Лаосе.

РМА-1А (Югославия)

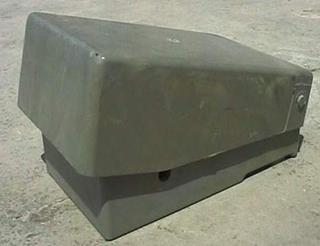

Общий вид мины

Корпус мины изготовлен из пластика, единственной металлической частью является капсюль-детонатор, что затрудняет обнаружение мины современными миноискателями.

ТТХ мины

Длина мины, мм – 140

Высота мины, мм – 30

Ширина мины, мм - 70

Масса мины, г – 400

Масса ВВ (тротил), г – 200

В мине используется взрыватель UPMAH-1

Усилие для срабатывания, кг – 3

Применялась Анголе, Намибии, Югославии.

М-57 (Корея)

Общий вид мины

Мина является абсолютной копией югославской ПМА-1, отличие составляют размеры корпуса мины, вес и тип ВВ.

ТТХ мины

Длина мины, мм – 202

Высота мины, мм - 40

Ширина мины, мм – 70

Масса мины, г – 450

Масса ВВ (RDX), г – 250

Усилие необходимое для срабатывания, кг – 3 (взрыватель UPMAH-1).

Применялась в Анголе, Намибии, Кувейте.

MN-1 (Куба)

Общий вид мины

Мина является абсолютной копией советской ПМД, с разницей в габаритных размерах и в материале, из которого изготовлен корпус. Кроме того, мина имеет предохранительный фиксатор, для обеспечения безопасной транспортировки.

ТТХ мины

Длина мины, мм – 145

Высота мины, мм – 50

Ширина мины, мм – 93

Масса мины, г – 350

Масса ВВ (тротил), г – 200

В мине используются взрыватели серии МУВ, RO-1 (Чехословакия) или их копии.

Усилие для срабатывания зависит от типа взрывателя.

Применялась в Анголе и Мозамбике.

2. Противопехотные фугасные мины нажимного действия

ПМН (СССР)

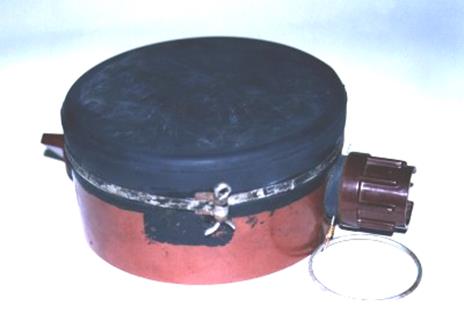

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия ПМН предназначена для минирования местности против живой силы противника. Ввиду достаточно мощного заряда ВВ (при взрыве отрывает нижнюю конечность) и черной окраске верхней части корпуса, мина также известна под названием "Черная вдова". На вооружение мина поступает неокончательно снаряженной. Мина ПМН имеет механизм дальнего взведения (аналогично механизму дальнего взведения взрывателей МУВ-2, МУВ-3), обеспечивающий ее постановку в боевое положение через определенный промежуток времени (в зависимости от температуры воздуха и используемого металлоэлемента). Корпус мины может быть окрашен в коричневый оливковый цвет, верхняя часть корпуса имеет черную окраску.

Мина состоит из корпуса, заряда ВВ, запала, предохранительной чеки, крышки корпуса, ударного и нажимного механизмов. Корпус мины выполнен из ударопрочного пластика и предназначен для размещения в нем всех деталей и механизмов мины. Снаружи, диаметрально противоположно в корпусе имеются два отверстия, одно из которых предназначено для запала и закрыто пробкой с резиновой прокладкой. Второе отверстие предназначено для размещения ударного механизма и имеет выступ с резьбой для предохранительной крышки и отверстия для предохранительной чеки. Заряд ВВ (литой тротил) заполняет три четверти высоты корпуса. Внутри заряда ВВ пересекаются две пластиковые трубки, которые являются корпусами запала, ударного и нажимного механизмов. Запал МД 9 представляет собой заряд тетрила цилиндрической формы в пластиковой оболочке с капсюлем-воспламенителем и предназначен для обеспечения взрыва заряда ВВ. Предохранительная чека предназначена для обеспечения безопасной транспортировки мины в снаряженном состоянии, а также для запуска механизма дальнего взведения при ее удалении. Крышка корпуса изготовлена из резины черного цвета и предназначена для скрытия механизмов и обеспечения герметичности мины. Ударный механизм мины предназначен для обеспечения взрыва заряда ВВ и включает в себя механизм дальнего взведения. Ударный механизм состоит из ударника со штоком и пружины ударника. Механизм дальнего взведения представляет собой резак, укрепленный на штоке ударника и металлоэлемент. Нажимной механизм предназначен для приведения в действие ударного механизма при давлении на крышку корпуса и состоит из нажимной пластины и боевого штока с пружиной. Боевой шток имеет посередине отверстие овальной формы с упором, для удержания ударника в боевом положении.

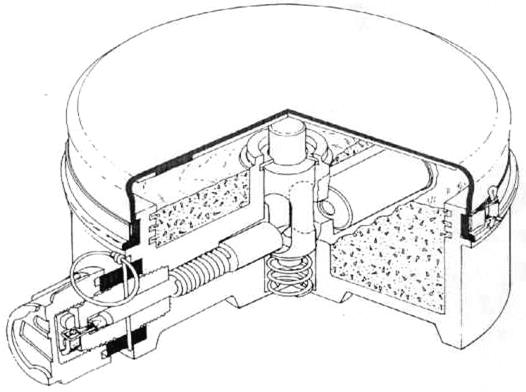

Схема устройства мины

Принцип действия

В снаряженном состоянии, при установленном в корпус запале, боевой шток под действием пружины упирается в нажимную пластину, упор в отверстии боевого штока находится на уровне ударника. Ударник удерживается предохранительной чекой, проходящей через отверстия в корпусе мины и штоке ударника, на расстоянии от боевого штока. Резак не касается металлоэлемента. При удалении предохранительной чеки ударник со штоком, под действием пружины, смещается вперед. Резак упирается в металлоэлемент и начинает перерезать его. После того, как резак полностью перережет металлоэлемент, ударник смещается вперед до упора в отверстии боевого штока и мина становится на боевой взвод. При нажатии на верхнюю часть мины, боевой шток смещается вниз, освобожденный от удержания упором ударник, под действием пружины, инициирует запал, вследствие чего происходит взрыв заряда ВВ мины.

Порядок установки

Для подготовки мины к установке необходимо:

- свинтить колпачок с втулки механизма дальнего взведения и проверить исправность резака и наличие металлоэлемента (если необходимо, установить соответствующий металлоэлемент), и завинтить колпачок на место;

- вывинтить пробку с другой стороны корпуса, установить запал МД 9 и завинтить пробку до отказа.

Подготовка мины к установке может производиться непосредственно на месте установки или заранее, при этом переноска мины к месту установки осуществляется только с предохранительной чекой.

В грунте мина ПМН устанавливается с возвышением крышки на 1-2 см над поверхностью и маскируется под местность.

Для установки в грунт необходимо вырыть лунку по размерам мины глубиной 3-4 см и установить мину в лунку. Придерживая рукой за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть колпачок по резьбе. Произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание

Мины ПМН обезвреживать запрещается. Обнаруженные при разминировании мины ПМН уничтожаются на месте накладными зарядами.

ТТХ мины

Диаметр мины, мм - 112

Высота мины, мм - 56

Масса мины, г - 550

Масса ВВ (тротил), г - 240

Усилие для срабатывания, кг - 8-25

Применялась в Афганистане, Анголе, Камбодже, Эритреи, Эфиопии, Ираке, Лаосе, Мозамбике, Намибии, Никарагуа, Руанде, Сомали, Вьетнаме.

Мина ПМН имеет абсолютные копии: Type 58 (Китай) и GYATA-64 (Венгрия)

Type 58 (Китай)

В отличие от ПМН мина китайского производства имеет полностью черную окраску и увеличенную по размерам предохранительную чеку. В остальном Type 58 полностью идентична ПМН.

Применялась в Кувейте, Ираке, Лаосе, Руанде.

GYATA-64 (Венгрия)

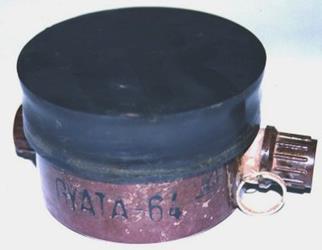

Общий вид и схема устройства мины GYATA-64

GYATA-64 также является копией мины ПМН с некоторыми конструктивными изменениями. Мина имеет большие размеры по сравнению с ПМН. Корпус мины и крышка корпуса имеют аналогичную ПМН окраску. Заряд ВВ мины увеличен, вследствие чего мина имеет большую поражающую способность по сравнению с минами ПМН и Type 58. Заряд ВВ разделен на две части и располагается слева и справа от корпуса ударного механизма и корпуса запала. Запал мины прикреплен к пробке и составляет с ней единое целое. Для транспортировки мины используется пробка без запала, входящая в комплект мины. Боевой шток подпружинен с двух сторон, снизу и сверху от отверстия для ударника, которое выполнено в виде восьмерки. Механизм дальнего взведения мины GYATA-64 комплектуется только двумя типами металлоэлемента, которые обеспечивают постановку мины на боевой взвод через 1.5 или 2.5 мин (в зависимости от температуры воздуха время замедления может изменяться на 20 %). Конструкция резака имеет измененную форму в отличие от ПМН.

Принцип действия, порядок установки и обезвреживания полностью соответствуют действиям с миной ПМН, за исключением того, что перед установкой мины в грунт, необходимо заменить пробку для транспортировки на пробку с запалом.

ТТХ мины

Диаметр мины, мм - 145

Высота мины, мм – 61

Масса мины, г - 520

Масса ВВ (тротил), г - 300

Усилие для срабатывания, кг - 5

Применялась в Анголе, Лаосе, Намибии, Эфиопии, Эритреи.

ПМН-2 (СССР, Россия)

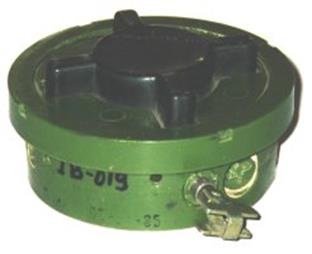

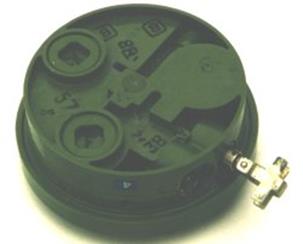

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия ПМН-2 предназначена для минирования местности против живой силы противника и была разработана, с целью заменить находящуюся на вооружении устаревшую мину ПМН. Мина поступает на вооружение окончательно снаряженной и может устанавливаться как вручную, так и при помощи механических средств. Мина имеет пневмомеханический механизм дальнего взведения.

Мина ПМН-2 состоит из корпуса, нажимного механизма, ударного механизма, механизма дальнего взведения, заряда ВВ и промежуточного детонатора. Корпус мины выполнен из ударопрочного пластика зеленого цвета и предназначен для размещения всех механизмов и заряда ВВ мины. Нажимной механизм предназначен для приведения в действие ударного механизма и состоит из нажимной пластины, боевого штока с пружиной и отверстием для ударника в форме восьмерки. Нажимная пластина в отличие от ПМН имеет крестообразную форму, закрыта сверху резиной черного цвета и выступает за пределы корпуса мины. Ударный механизм предназначен для инициирования промежуточного детонатора и состоит из ударника с пружиной. Механизм дальнего взведения предназначен для постановки мины в боевое положение через определенный промежуток времени (в зависимости от температуры воздуха и атмосферного давления) и состоит из предохранительной чеки, резиновой емкости (сильфон) с пружиной и упором и предохранительной пластины промежуточного детонатора с отверстием. Промежуточный детонатор предназначен для обеспечения детонации заряда ВВ мины и представляет собой заряд тетрила с капсюлем-воспламенителем. Заряд ВВ расположен в корпусе по кругу.

Принцип действия

В транспортном положении мины ударник не касается боевого штока, предохранительная пластина промежуточного детонатора удерживает боевой шток в неподвижном состоянии и находится в положении, при котором отверстие для ударника смещено вниз, перекрывая доступ к капсюлю-воспламенителю. При выдергивании предохранительной чеки сильфон под действием пружины увеличивается в размерах (медленную скорость обеспечивают мелкие отверстия на корпусе сильфона) и поднимает упор предохранительной пластины вверх. Предохранительная пластина, поднимаясь вместе с пластиной, освобождает боевой шток и ударник от фиксации. Ударник, смещаясь вперед, упирается в выступ на боевом штоке. По окончании времени дальнего взведения отверстие в предохранительной пластине становится напротив капсюля-воспламенителя промежуточного детонатора.

При давлении на нажимную пластину боевой шток смещается вниз, ударник освобождается от удержания и под действием пружины инициирует промежуточный детонатор, который в свою очередь подрывает заряд ВВ.

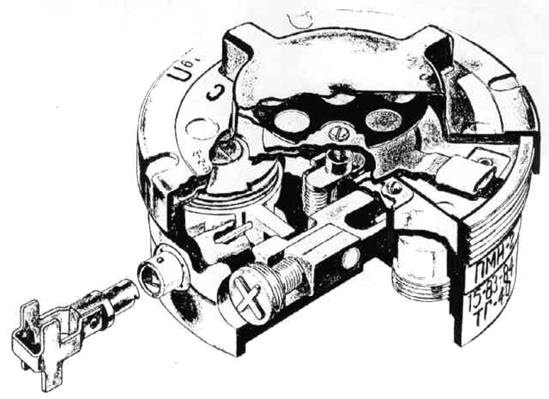

Схема устройства мины

Порядок установки

В грунте мина ПМН-2 устанавливается с возвышением нажимной пластины на 1-2 см над поверхностью и маскируется под местность.

Для установки в грунт необходимо вырыть лунку по размерам мины глубиной 3-4 см и установить мину в лунку. Придерживая рукой за корпус, не нажимая на нажимную пластину, повернуть на 90 градусов предохранительную чеку и выдернуть ее из корпуса. Произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание

Мины ПМН-2 обезвреживать запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.

ТТХ мины

Масса мины, г - 420

Масса ВВ (ТГ-40), г - 115

Диаметр мины, мм - 135

Высота мины, мм - 54

Усилие для срабатывания, кг - 8-25

Время дальнего взведения, с - 30-300

Применялась в Афганистане, Камбодже, Ливане, Мозамбике, Никарагуа.

PMA-3 ( Югославия )

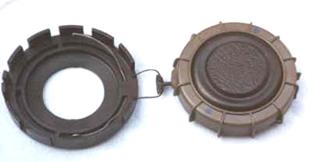

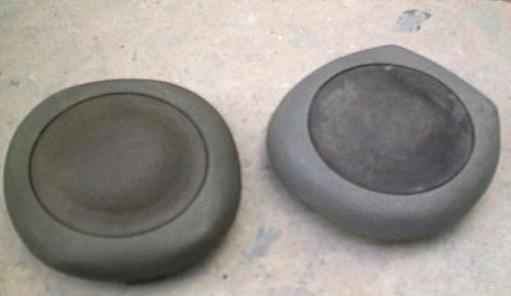

Общий вид мины сверху и снизу

Назначение и устройство

Малогабаритная противопехотная фугасная мина нажимного действия PMA-3 предназначена для минирования местности против живой силы противника. Мина содержанит минимальное количество металла, что делает затруднительным ее обнаружение почти всеми типами миноискателей. Корпус мины герметичен и имеет черную окраску, нижняя часть корпуса окрашена в зеленый оливковый цвет.

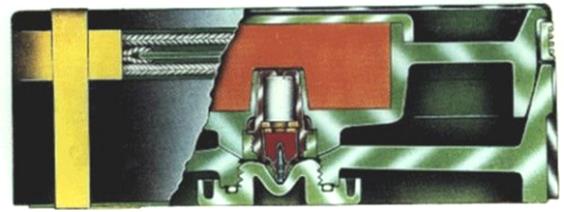

Схема устройства мины

Мина состоит из корпуса, предохранительной пластины с пружиной, заряда ВВ и запала. Корпус мины изготовлен из пластика с резиновым покрытием и состоит из двух частей. Верхняя часть имеет выпуклую внутри форму, с отверстием в центре для запала. Нижняя часть корпуса мины имеет вогнутую форму, для обеспечения плотного прилегания верхней части. В центре нижней части имеется отверстие для запала, которое снизу закрыто пробкой. Предохранительная пластина с пружиной препятствует перемещению верхней части мины во время транспортировки. Заряд ВВ располагается в верхней части корпуса. Мина снаряжается химическим запалом UPMAH-3 с детонатором M-17 P2.

Принцип действия

В боевом положении, когда мина снаряжена запалом и удалена предохранительная пластина с пружиной, запал находится между верхней и нижней частью корпуса. При осуществлении давления на край верхней части корпуса, происходит ее смещение относительно вертикальной оси, алюминиевый корпус запала разрушается, вследствие чего происходит смешение химических компонентов запала. В результате смешения компонентов они воспламеняются и инициируют детонатор, который подрывает заряд ВВ.

В мине использован тот же принцип, что и у DM-11. Данный принцип действия не подрывает мину при строго вертикальном давлении на верхнюю часть корпуса, так как в этом случае запал не разрушается.

Порядок установки

Перевернуть мину вверх дном и удерживая ее за боковую часть корпуса, выкрутить пробку, снарядить мину запалом и закрутить пробку до упора. Установить мину на грунт и удерживая ее за боковую часть корпуса снять пружину предохранительной пластины и пластину, после чего произвести маскировку мины и покинуть место установки.

Обезвреживание

Производить обезвреживание мины PMA-3 запрещается, обнаруженные мины уничтожаются на месте накладными зарядами. Для нейтрализации мины перевернуть ее вверх дном, удерживая за боковую часть корпуса, выкрутить пробку, вынуть запал и закрутить пробку на место.

ТТХ мины

Масса мины, г – 180

Масса ВВ (тетрил), г – 35

Диаметр мины, мм – 111

Высота мины, мм – 40

Усилие для срабатывания, кг – 8-20

Применялась в Намибии и Югославии.

Адрес компании производителя: YUGOIMPORT-SDPR Limited Holding company

Bulevar umetnosti 2, YU-11070 Novi Beograd, Yugoslavia.

Телефон: +381 11 222 2743. Телекс: 71000 JU SDPR. Факс: +381 11 324 8791

PPM-2 ( Германия )

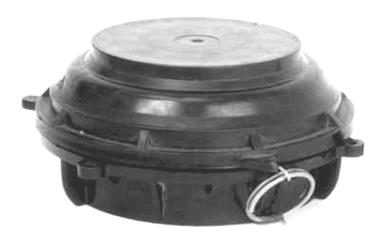

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия РРМ-2 предназначена для минирования местности против живой силой противника. Корпус мины герметичен и окрашен, как правило, в черный цвет.

Мина состоит из корпуса, нажимного механизма, заряда ВВ, взрывателя, электродетонатора и предохранительной чеки. Корпус мины изготовлен из пластика и состоит из двух частей. Верхняя часть корпуса предназначена для размещения нажимного механизма, нижняя – для размещения заряда ВВ, электродетонатора и взрывателя. Нажимной механизм представляет собой нажимную пластину со штоком и предназначен для введения в действие взрывателя. Заряд ВВ (литой тротил) выполнен фигурным, внутри которого помещен пьезоэлемент и электродетонатор. Взрыватель мины РРМ-2 – пьезоэлектрический, является необычным типом взрывателя для мин данной категории. Взрыватель состоит из механизма дальнего взведения и пьезоэлектрического источника тока и предназначен для обеспечения инициирования электродетонатора. Механизм дальнего взведения предназначен для обеспечения постановки мины в боевое положение по истечении определенного промежутка времени. Взрыватель и механизм дальнего взведения представляют собой единый электрический блок, состоящий из двух предохранительных электрических цепей. Третья электрическая цепь состоит из проводов и электродетонатора. Предохранительные электрические цепи имеют меньшее сопротивление, чем третья. Предохранительная чека предназначена для безопасного обращения с миной перед установкой и запуска механизма дальнего взведения после ее удаления. В комплект мины входит также металлическое кольцо, предназначенное для повышения возможности обнаружения мины миноискателями. Кольцо может устанавливаться по желанию.

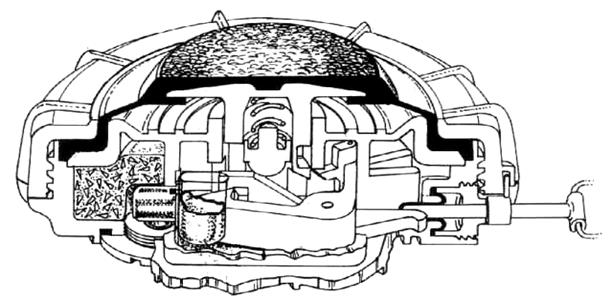

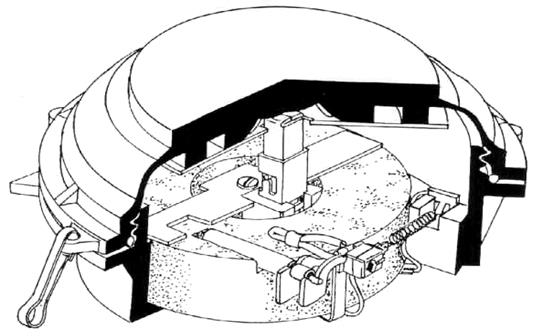

Схема устройства мины

Принцип действия

В транспортном положении, при вставленной предохранительной чеке, обе предохранительные электрические цепи замкнуты, и давление на нажимную пластину не приводит к взрыву, так как ток проходит по предохранительным контурам. При удалении чеки, размыкается первая цепь и пружина, замыкающая вторую цепь, начинает медленно сжиматься, обеспечивая время дальнего взведения мины. После полного сжатия пружины вторая предохранительная цепь также размыкается, оставляя третью цепь единственной подключенной к взрывателю. При давлении на нажимную пластину боевой шток обеспечивает срабатывание пьезоэлемента, в результате чего ток проходит по проводам и инициирует электродетонатор, который обеспечивает подрыв заряда ВВ.

Порядок установки

Установить мину в грунт, удалить предохранительную чеку, произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание

Обезвреживать мины РРМ-2 запрещается. При разминировании, обнаруженные мины, уничтожаются на месте установки накладными зарядами.

ТТХ мины

Диаметр мины, мм – 134

Высота мины, мм – 60

Масса мины, г – 375

Масса ВВ (тротил), г – 110

Усилие для срабатывания, кг – 13

Время дальнего взведения, ч – 1.5-3 (в зависимости от температуры воздуха)

Применялась в Анголе, Камбодже, Мозамбике, Намибии, Сомали.

VS-MK2 ( Италия )

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия VS-MK2 предназначена для минирования местности против живой силы противника. Мина изготовлена в эластичном пластиковом корпусе и содержит минимальное количество металла, что затрудняет ее обнаружение большинством типов миноискателей. Конструкция предусматривает установку мины вручную и способом разбрасывания при помощи специальных установок. Существует также электронный, неизвлекаемый вариант мины VS-MK2-EL. Мина выпускается зеленого оливкового или песочного цвета.

Мина состоит из корпуса, предохранительной крышки, боевого механизма, заряда ВВ, запала и предохранительной чеки. Корпус мины предназначен для размещения составных частей мины. Центральная верхняя часть корпуса закрыта нажимной пластиной. Корпус мины герметичен и позволяет использовать мину под водой на глубине до 1м. В нижней части корпуса имеется отверстие для запала, закрытое резьбовой пробкой. Предохранительная крышка предназначена для безопасной транспортировки мины. Боевой механизм предназначен для обеспечения взрыва заряда ВВ и состоит из нажимного штока с пружиной, ударника с пружиной, предохранительной пластины, системы рычагов и пневматического механизма. Нажимной шток с пружиной предназначены для взведения и освобождения ударника. Ударник с пружиной обеспечивают своевременное инициирование запала. Предохранительная пластина предназначена для удержания ударника и его освобождения в определенный момент. Система рычагов обеспечивает взаимодействие механизмов мины. Пневматический механизм, основным элементом которого является сильфон, является защитным элементом мины от непроизвольного срабатывания при некоторых способах разминирования. Мина взрывается при силе давления на нажимную пластину, создаваемой при ходьбе человека. При сильно отличающемся по силе или резком давлении на нажимную пластину, пневматический механизм блокирует предохранительную пластину, и срабатывания мины не происходит. Это защищает мину от взрыва при разминировании дистанционными зарядами или проезде тяжелой техники. Заряд ВВ мины представляет собой прессованное RDX, расположенное подковообразно в нижней части корпуса. В мине используется запал М41 собранный с пробкой воедино, для транспортировки используется только пробка, окрашенная в голубой цвет.

Схема устройства мины

Принцип действия

В транспортном положении предохранительная крышка защищает нажимную пластину от давления, а предохранительная чека блокирует нажимной шток и систему рычагов. В боевом положении, при снятой крышке и удаленной предохранительной чеке, разблокированная система рычагов позволяет механизмам свободно перемещаться, и мина находится в боевом положении. При давлении на нажимную пластину, шток опускается вниз, сжимая свою пружину, приводит в действие систему рычагов, вследствие чего ударник с пружиной поднимается на уровень запала. При последующем давлении, отверстие в штоке становится между ударником и запалом, предохранительная пластина сдвигается в сторону и освобожденный ударник инициирует запал, который подрывает заряд ВВ. При сильно отличающемся по силе или резком давлении на нажимную пластину, сильфон раздувается и блокирует предохранительную пластину, шток опускается вниз, но ударник остается на месте.

Порядок установки

Выкрутить транспортную пробку из дна мины и вкрутить на ее место запал. Установить мину в грунт, снять предохранительную крышку и произвести маскировку мины. Повернуть предохранительную чеку на 90 градусов и удалить ее из корпуса, замаскировать окончательно мину и покинуть место установки.

Обезвреживание

Для обезвреживания мины необходимо вставить предохранительную чеку и повернуть ее на 90 градусов в любую сторону или надеть предохранительную крышку. Затем перевернуть мину вверх дном, и удерживая мину за боковую часть корпуса выкрутить запал и установить транспортную пробку.

ТТХ мины

Диаметр мины, мм – 90

Высота мины, мм – 32

Масса мины, г – 135

Масса ВВ (RDX), г – 33

Усилие для срабатывания, кг – 12

Применялась в Анголе.

Адрес производителя: Valsella Meccanotecnica SpA

I-25014 Castenedolo (Brescia), Italy.

Телефон: +39 30 273 2621. Телекс: 300495 Emmeti I. Факс: +39 30 273 1687

VS-50 (Италия)

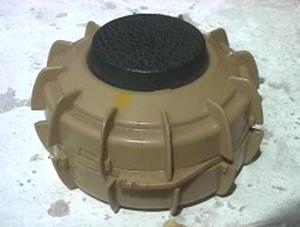

Общий вид мины

Противопехотная фугасная мина нажимного действия VS-50 предназначена для минирования местности против живой силы противника. Мина имеет аналогичное устройство и принцип работы с миной VS-МК-2, с небольшими конструктивными изменениями. Основным отличием этих двух мин является то, что у VS-50 отсутствует предохранительная крышка. Устройство, принцип действия, порядок установки и обезвреживания – идентичны. Выпускается также электронная неизвлекаемая версия мины VS-50 EO3. Мина VS-50 может устанавливаться как вручную, так и способом разбрасывания, при помощи установок с машин или вертолетов. В мине может использоваться металлическая пластина, увеличивающая возможность обнаружения при помощи миноискателей.

ТТХ мины

Диаметр мины, мм – 90

Высота мины, мм – 45

Масса мины, г – 185

Масса ВВ (RDX), г – 43

Усилие для срабатывания, кг – 10

Применялась в Анголе, Кувейте, Руанде, Зимбабве.

Выпускается также по лицензии в Египте (Т/79) и Сингапуре (SPM-1).

TS-50 ( Италия )

Общий вид мины

Противопехотная фугасная мина нажимного действия TS-50 аналогична двум предыдущим. Мина имеет идентичную конструкцию с VS-50, за исключением того, что вместо предохранительной пластины в боевом механизме VS-50 в мине TS-50 используются шарики-фиксаторы, а также наличие предохранительной крышки в мине TS-50. Устройство, принцип работы, порядок установки и принцип действия мин полностью идентичны. Мина имеет металлическую пластину для увеличения возможностей обнаружения ее миноискателями.

ТТХ мины

Диаметр мины, мм – 90

Высота мины, мм – 45

Масса мины, г - 186

Масса ВВ, (ВВ типа Т4), г – 50

Применялась в Кувейте и Руанде.

Все три мины TS-50, VS-50 и VS-MK-2 имеют тренировочные версии для обучения личного состава обращению с минами. Тренировочные версии снаряжены дымовыми шашками вместо зарядов ВВ.

NR 409/PRB M409 (Бельгия)

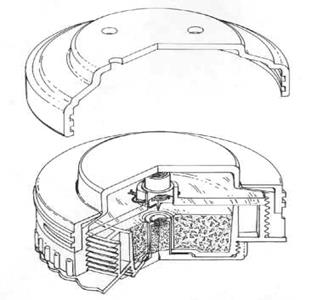

Общий вид мины и схема устройства

Назначение и устройство

Противопехотная фугасная мина нажимного действия NR 409 предназначена для минирования местности против живой силы противника, мина также известна под названием PRB M409. Мина поступает на вооружение окончательно снаряженной. Корпус мины может быть окрашен в оливковый зеленый цвет или песочный цвет. Мина содержит минимальное количество металла, что затрудняет ее обнаружение большинством типов миноискателей.

Мина состоит из корпуса, заряда ВВ, запала, двух капсюлей-воспламенителей, двух подпружиненных ударников, подпружиненной втулки, нажимного штока, предохранительной крышки и предохранительной чеки. Корпус мины изготовлен из пластика и предназначен для размещения всех составных частей мины. Заряд ВВ обеспечивает поражающее действие мины и расположен в нижней части корпуса. Запал предназначен для обеспечения детонации заряда ВВ и расположен горизонтально, сбоку от центра. Капсюли-воспламенители обеспечивают подрыв запала при их наколе. Подпружиненные ударники предназначены для непосредственного инициирования капсюлей-воспламенителей, путем их накола. Подпружиненная втулка обеспечивает размещение ударников и их удержание во взведенном положении. Нажимной шток предназначен для поворота втулки, обеспечивая тем самым приведение механизмов мины в действие. Предохранительная крышка с чекой предназначена для безопасного обращения с миной во время транспортировки и перед установкой.

Принцип действия

В боевом положении, при удаленной чеке и предохранительной крышке, нажимной шток под действием пружины упирается в верхнюю часть корпуса взрывателя, втулка с ударниками находится под углом 45 градусов по отношению к капсюлям-воспламенителям. При давлении на нажимной шток он опускается вниз и давит на переднюю часть подпружиненной втулки. При смещении нажимного штока вниз на 1.5 мм, втулка под действием пружины проворачивается на угол 45 градусов и становится в горизонтальное положение. Освобожденные от удержания ударники инициируют капсюли-воспламенители, вследствие чего происходит подрыв запала, с последующей детонацией заряда ВВ.

Порядок установки

Отрыть в грунте лунку по диаметру мины, глубиной 2-3 см. Установить мину в грунт и удерживая ее за боковую часть корпуса удалить предохранительную чеку и снять предохранительную крышку. Произвести маскировку мины таким образом, чтобы над поверхностью грунта выступал только нажимной шток и покинуть место установки.

Обезвреживание

При обнаружении мины NR 409 необходимо аккуратно удалить маскировочный слой, аккуратно, не нажимая на шток, установить предохранительную крышку и зафиксировать ее чекой к нажимному штоку, после чего снять мину с места установки.

ТТХ мины

Диаметр мины, мм – 82

Высота мины, мм – 28

Масса мины, г – 183

Масса ВВ (тротил или ВВ типа "В"), г – 80

Усилие для срабатывания, кг – 8-30

Применялась в Анголе, Ираке, Намибии, Руанде, Косово, Боснии, Сомали, Замбии.

Мина производится по лицензии в Португалии под обозначением М-969 или М-411, имеющие коричневую окраску. Также в Португалии выпускается аналогичный вариант мины под обозначением М-972 (МАРС), отличающийся от NR 409 большей высотой (32 мм) и весом заряда ВВ (85 г.). Мина М-972 не имеет предохранительной чеки и используется с крышкой, которая соединена резьбой с нажимным штоком. Поворот крышки на один оборот против часовой стрелки приводит мину в боевое положение.

При обезвреживании мины М-972 необходимо аккуратно довернуть крышку по часовой стрелке, если этого сделать не удается, мина уничтожается на месте установки накладным зарядом.

MAI-75 ( Румыния )

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия MAI-75 предназначена для минирования местности против живой силы противника. Мина имеет минимальное содержание металла, что делает затруднительным ее обнаружение большинством типов миноискателей. Как правило, мина имеет черную или коричневую окраску. На вооружение мина поступает в окончательно снаряженном состоянии.

Мина состоит из корпуса, взрывателя, запала, заряда ВВ и предохранительной чеки. Корпус мины изготовлен из пластика и состоит из двух частей, соединенных между собой резьбой. Верхняя часть корпуса мины предназначена для размещения взрывателя, нижняя – для размещения заряда ВВ с запалом. Взрыватель мины – механический, нажимного действия. Взрыватель состоит из нажимного штока, ударника, пружины ударника, втулки ударника, двух предохранительных упоров и пружины упоров. Верхняя часть нажимного штока, выступающая из корпуса, имеет два отверстия, предназначенных для фиксации штока предохранительной чекой. Запал расположен в центре заряда ВВ в нижней части корпуса и предназначен для обеспечения взрыва заряда ВВ мины. Предохранительная чека изготовлена из подпружиненной стальной проволоки и предназначена для обеспечения безопасного обращения с миной до ее установки, путем фиксации нажимного штока.

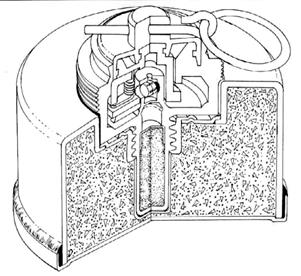

Схема устройства мины

Принцип действия

В боевом положении, когда удалена предохранительная чека, втулка с ударником под действием пружины ударника упираются в предохранительные упоры. При нажатии на шток втулка с ударником смещаются вниз, одновременно сжимаются пружина ударника и пружина предохранительных упоров, а упоры поворачиваются вокруг своей оси. При достижении упорами горизонтального положения пружина резко опускает их вовнутрь, освобожденный от удержания ударник под действие пружины инициирует запал, который в свою очередь обеспечивает взрыв заряда ВВ.

Порядок установки

Подготовить место для установки мины, установить мину на грунт, удалить предохранительную чеку, удерживая мину за боковую часть корпуса, произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание

Мина MAI-75 обезвреживается путем фиксации нажимного штока предохранительной чекой. После обезвреживания мины необходимо раскрутить корпус и извлечь запал из заряда ВВ в нижней части корпуса, после чего собрать корпус мины обратно.

ТТХ мины

Диаметр мины, мм – 95

Высота мины, мм – 61

Масса мины, г – 300

Масса ВВ (тротил), г - 120

Усилие для срабатывания, кг – 5-25

Применялась в Анголе, Руанде, Косово, Боснии.

3. Малогабаритные противопехотные фугасные мины нажимного действия

SB-33 (Италия)

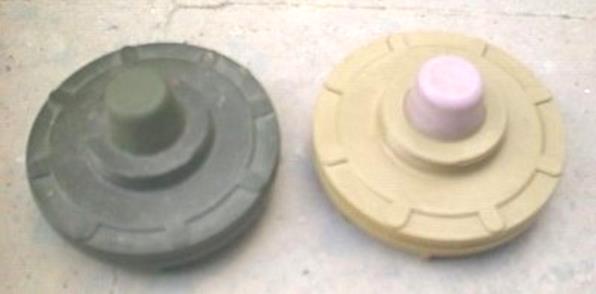

Общий вид мин SB-33 (справа) и SB-33 AR (слева)

Назначение и устройство

Малогабаритная противопехотная фугасная мина нажимного действия SB-33 предназначена для минирования местности против живой силы противника. Помимо SB-33 выпускается также вариант мины с элементом неизвлекаемости SB-33 AR. Внешне они отличаются только окраской (SB-33 - темно-серый, SB-33 AR - темно-зеленый), но под действием внешних условий, через несколько дней после установки, определить разницу между двумя минами практически невозможно. Внутренне отличие мин заключается в разной окраске инертных боевых механизмов, применяемых для транспортировки. Мины изготовлены из пластика и содержат небольшое количество металла, что делает затруднительным их обнаружение почти всеми типами миноискателей. Мина может устанавливаться вручную или способом разбрасывания с вертолетов при помощи специальной установки.

Мина SB-33 состоит из корпуса, нажимной пластины с крышкой, боевого механизма, предохранительной чеки и инертного боевого механизма. Корпус мины состоит из двух частей, соединенных при помощи резьбы. Нижняя часть корпуса мины имеет выемку для фиксации боевого механизма и предохранительную чеку. В верхней части корпуса вмонтирована нажимная пластина с резиновой крышкой. Боевой механизм представляет собой единый неразборный блок, который состоит из корпуса, нажимного штока с пружиной и ударника с пружиной. Корпус ударного механизма имеет наклонный паз, обеспечивающий направленное движение ударника. Предохранительная чека предназначена для постановки мины в боевое положение.

Принцип действия

При повороте предохранительной чеки на 90 градусов происходит разблокировка боевого механизма, в результате чего мина становится в боевое положение. При давлении на крышку нажимной шток с ударником опускается вниз, одновременно проворачиваясь по часовой стрелке. При достижении силы давления 8 кг, ударник становится напротив детонатора, освобождается от удержания и под действием пружины инициирует детонатор. Нажимной шток сконструирован таким образом, что при резком ударе по крышке или нажиме с очень большой силой (наезд автомобиля), шток с ударником опускаются вниз без поворота и взрыва мины не происходит, после чего шток с ударником возвращаются в исходное положение и мина остается взведенной. Эта

особенность делает мину устойчивой против многих механических средств разминирования.

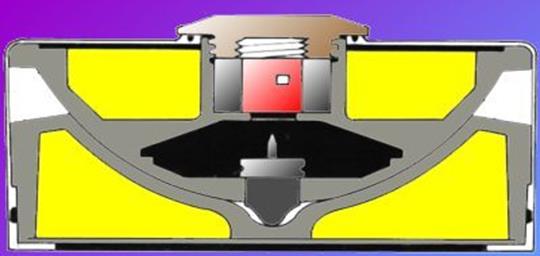

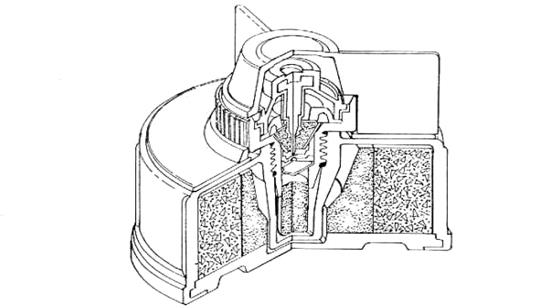

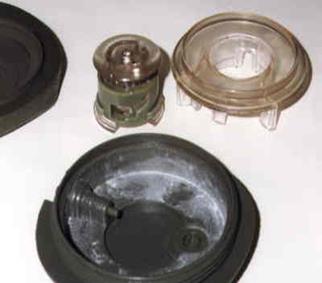

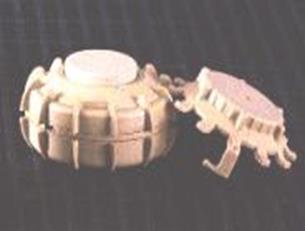

Устройство мины и схема устройства боевого механизма

Порядок установки

Открутить верхнюю часть корпуса и заменить инертный механизм боевым. Установить мину на грунт, придерживая рукой за корпус и не нажимая на верхнюю часть корпуса, повернуть предохранительную чеку на 90 градусов по часовой стрелке и удалить из корпуса. Произвести маскировку мины и удалиться с места установки.

Обезвреживание

Обезвреживать мины SB-33 (SB-33 AR) запрещается. В условиях обстановки, когда разминирование неизбежно, необходимо иметь оригинальную предохранительную чеку от мины SB-33. При необходимости обезвредить мину SB-33 нужно сместить мину с места установки кошкой дистанционно (чтобы быть уверенным в отсутствии элемента неизвлекаемости), вставить предохранительную чеку в корпус и повернуть ее на 90 градусов против часовой стрелки, не нажимая на верхнюю часть корпуса, после чего разобрать корпус и удалить боевой механизм.

ТТХ мины

Масса мины, г - 140

Масса ВВ (RDX), г - 35

Диаметр мины, мм - 85

Высота мины, мм - 30

Усилие для срабатывания, кг - 8

Применялась в Афганистане и на Фолклендских островах.

Адрес предприятия изготовителя: BPD Difesa e Spazio srl;

Corso Garibaldi 20-22, I-00034, Colleferro (Rome) Italy.

Тел: +39 6 97891. Телекс: 611434 bpd cf 1

Мина производится также по лицензии и имеет следующие названия: EM-20 (Греция), M-412 (Португалия), P-5 (Испания)

DM-11 (Германия)

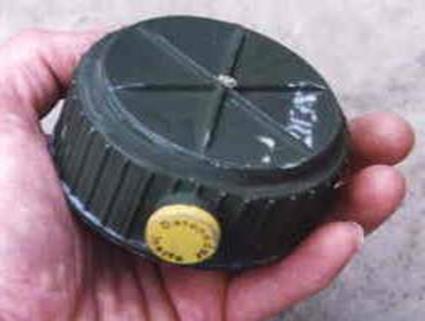

Общий вид мины

Назначение и устройство

Малогабаритная противопехотная фугасная мина нажимного действия DM-11 предназначена для минирования местности против живой силы противника. Мина содержит минимальное количество металла, что делает затруднительным ее обнаружение почти всеми типами миноискателей. Корпус мины герметичен и окрашен в зеленый оливковый цвет. Тренировочный вариант мины имеет обозначение DM-18 и окрашен в голубой цвет.

Мина состоит из корпуса, предохранительной крышки, заряда ВВ, ударника с пружиной и запала. Корпус мины изготовлен из пластика с резиновым покрытием и состоит из двух частей. Верхняя часть имеет выпуклую внутри форму и нарезы в центре для соединения с нижней частью. Снаружи верхняя часть имеет отверстие с крышкой для запала. Нижняя часть корпуса мины имеет вогнутую форму, для обеспечения плотного прилегания верхней части. В центре нижней части имеется конусообразная выемка для ударника. Предохранительная крышка препятствует перемещению верхней части мины во время транспортировки. Заряд ВВ располагается в верхней и нижней частях корпуса. Ударник с пластинчатой пружиной располагаются в центре нижней части корпуса. Ударник помещен острым концом вверх, нижняя часть ударника находится в конусообразной выемке. Запал мины имеет цилиндрическую форму, размещается в отверстии в верхней части корпуса и закрывается крышкой.

Принцип действия

В боевом положении, когда запал вставлен в мину и снята предохранительная крышка, подпружиненный ударник находится напротив запала, а верхняя часть корпуса может перемещаться в нижней. При осуществлении давления на край верхней части корпуса, она смещается и прижимает ударник к одной из стенок конусообразной выемки. Угол наклона стенок выемки обеспечивает смещение ударника вверх, при котором пластинчатая пружина мгновенно выталкивает ударник по направлению к запалу, в результате чего происходит инициирование запала и взрыв заряда ВВ.

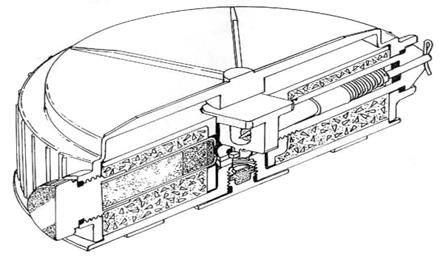

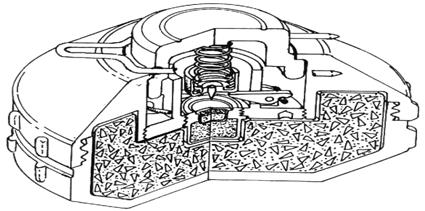

Схема устройства мины

Данный принцип действия не обеспечивает взрыва мины при давлении, осуществляемом на верхнюю часть корпуса, вертикально вниз по центру, так как в этом случае ударник не смещается вверх.

Порядок установки

Открутить крышку в верхней части корпуса, вставить запал и закрутить крышку на место до упора. Установит мину на грунт, снять предохранительную крышку с корпуса и произвести маскировку мины, не осуществляя на нее давления, и покинуть место установки.

Обезвреживание

Для обезвреживания мины DM-11 необходимо аккуратно, не задевая верхней части, надеть на корпус предохранительную крышку. Придерживая мину сбоку открутить крышку запала, вынуть запал и закрутить крышку на место.

ТТХ мины

Масса мины, г - 230

Масса ВВ (тротил, RDX), г - 122

Диаметр мины, мм - 82

Высота мины, мм - 33

Усилие для срабатывания, кг - 5-10

Применялась в Анголе, Эритреи, Эфиопии, Сомали, Замбии.

Мина имеет копии, с аналогичным принципом действия: LI-11 (Швеция), PMA-3 (противопехотная Югославия), Tret-Mi.59 (Швейцария).

FMK-1 (Аргентина )

Общий вид мины

Назначение и устройство

Малогабаритная фугасная мина нажимного действия FMK-1 предназначена для минирования местности против живой силы противника. Мина изготовлена из пластика и имеет схему устройства и принцип действия аналогичные мине ПМН российского производства. Единственной металлической частью мины является пружина ударника.

Схема устройства мины

В отличие от ПМН мина FMK-1 не имеет механизма дальнего взведения и становится на боевой взвод сразу после удаления предохранительной чеки. Запал представляет собой единое целое с пробкой, имеющей зеленую окраску. Пробка, применяющаяся при транспортировке мины, имеет желтую окраску. Мина может быть использована в качестве детонатора при установке противотанковой мины FMK-3.

Порядок установки

Удалить желтую металлическую пластину с верхней части корпуса мины (при установке в противопехотном варианте). Заменить транспортную пробку в боковой части корпуса мины на пробку с запалом и завернуть ее до упора. Установить мину на грунт, придерживая за боковую часть корпуса удалить предохранительную чеку. Произвести маскировку мины и покинуть место установки.

Обезвреживание

Мины FMK-1 обезвреживанию не подлежат и уничтожаются на месте установки накладными зарядами. Для нейтрализации мины необходимо выкрутить пробку с запалом из корпуса мины, удерживая ее за боковую часть корпуса и заменить ее на транспортную.

ТТХ мины

Масса мины, г – 250

Масса ВВ (тротил, RDX), г – 150

Диаметр мины, мм – 82

Высота мины, мм – 40

Усилие для срабатывания, кг – 20

Применялась на Фолклендских островах.

Адрес предприятия изготовителя: Direccion General de Fabricaciones Militare

Avenida Cabildo 65, 1426 Buenos Aires, Argentina.

Телефон: +54 1 771 1940/1678. Телекс: 24746 GGV AD AR. Факс: +54 1 771 1940

PMA-2 ( Югославия )

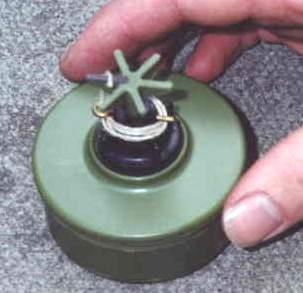

Общий вид мины и вид в разрезе

Назначение и устройство

Противопехотная фугасная мина нажимного действия РМА-2А предназначена для минирования местности против живой силы противника. В Югославии мина известна также под названием “Pasteta”. Мина имеет минимальное содержание металла, что затрудняет ее обнаружение большинством современных миноискателей. Корпус мины и нажимной элемент окрашены в зеленый цвет, корпус взрывателя имеет черную окраску.

Схема устройства мины

Мина состоит из корпуса, заряда ВВ, промежуточного детонатора, взрывателя, запала и предохранительной чеки. Корпус мины имеет плоскую цилиндрическую форму и предназначен для размещения заряда ВВ, промежуточного детонатора, а также для крепления взрывателя с запалом. Заряд ВВ (литой тротил) заполняет весь корпус мины. Промежуточный детонатор (RDX) расположен в центре заряда ВВ и предназначен для обеспечения надежной детонации заряда. Взрыватель мины – нажимного действия с химическим воспламенителем. Принцип действия взрывателя основан на воспламенении запала при разрушении его корпуса за счет смешивания химических компонентов, с последующим инициированием промежуточного детонатора. Верхняя часть нажимного элемента имеет шесть выступов, предназначенных для увеличения площади нажимного элемента. Предохранительная чека предназначена для обеспечения безопасного обращения с взрывателем перед установкой, за счет фиксации нажимного элемента в корпусе взрывателя. В комплект мины входит также транспортная пробка, предназначенная для замены взрывателя в корпусе мины на время транспортировки.

Принцип действия

В боевом положении, когда установлен взрыватель и удалена предохранительная чека, запал взрывателя находится в непосредственном соприкосновении с промежуточным детонатором. При осуществлении давления на нажимной элемент, запал смещается вниз и его корпус разрушается от давления. Происходит смешивание химических элементов запала и мгновенное их воспламенение, в результате чего инициируется промежуточный детонатор и происходит взрыв заряда ВВ.

Порядок установки

Перед установкой необходимо выкрутить из мины транспортную пробку и вкрутить снаряженный взрыватель. Установить мину в грунт и придерживая за боковую часть корпуса удалить предохранительную чеку из взрывателя. Произвести окончательную маскировку мины и покинуть место установки.

Обезвреживание

Обезвреживание мины РМА-2А производится только в том случае, если есть возможность вставить предохранительную чеку на место. Если предохранительная чека вставлена в корпус взрывателя, необходимо выкрутить взрыватель из мины и закрыть отверстие в корпусе мины транспортной пробкой. Упаковать взрыватель и мину в отдельную тару.

ТТХ мины

Диаметр мины, мм – 68

Высота мины, мм – 61

Масса мины, г – 135

Масса ВВ (тротил/RDX), г – 100 (70/30)

В мине используется взрыватель UPMAH-2

Усилие для срабатывания, кг – 7-15

Применялась в Анголе, Намибии и Югославии.

Адрес изготовителя: YUGOIMPORT-SDPR Limited Holding company

Bulevar umetnosti 2, YU-11070 Novi Beograd, Yugoslavia.

Телефон: +381 11 222 2743. Телекс: 71000 JU SDPR. Факс: +381 11 324 8791

Тренировочный вариант мины VPMA-2 имеет желтую полосу на корпусе, тренировочный вариант взрывателя UPMAH-2V имеет дымовую шашку вместо запала, окрашенную в желтый цвет.

M14 ( США )

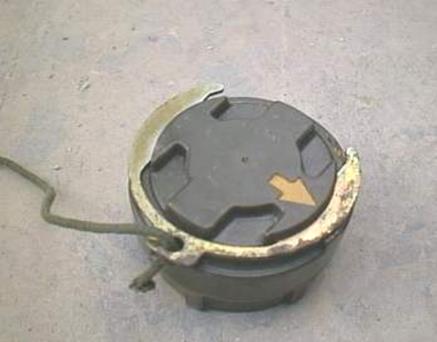

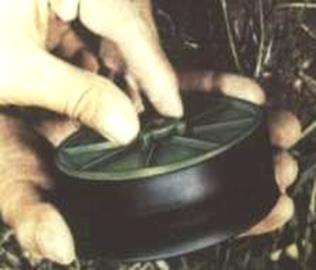

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия М14 предназначена для минирования местности против живой силы противника. Мина содержит минимальное количество металла, что затрудняет ее обнаружение большинством типов современных миноискателей. Обычно мина окрашена в зеленый оливковый цвет.

Мина состоит из корпуса, нажимной крышки, пластинчатой пружины с ударником, заряда ВВ, запала и предохранительного фиксатора. Корпус мины имеет цилиндрическую форму, изготовлен из пластика и предназначен для размещения заряда ВВ, запала, и пружины с ударником. На верхней части корпуса нанесены буквы “S” (safe) и “A” (armed), обозначающие предохранительное и боевое положение мины. В нижней части корпуса мины имеется отверстие, предназначенное для размещения запала. Отверстие закрыто резьбовой пробкой. Нажимная крышка находится в верхней части корпуса. С внутренней стороны крышки имеется выемка для ударника, с наружной стороны, сверху, нарисована желтая стрелка, указывающая на боевое или предохранительное положение мины. В верхней части крышки имеется выемка для предохранительного фиксатора. Пластинчатая пружина представляет собой тонкую пластину, изготовленную из пластика. В центре пластины закреплен ударник. Заряд ВВ располагается в корпусе мины и имеет в верхней своей части вогнутую форму, что создает кумулятивный эффект при взрыве. В центре заряда имеется отверстие для запала. В мине используется запал М46. Предохранительный фиксатор предназначен для безопасного обращения с миной перед установкой, путем фиксации нажимной крышки.

Принцип действия

В боевом положении, когда вставлен запал, стрелка на нажимном механизме указывает на букву “A” и удален предохранительный фиксатор, пластинчатая пружина с ударником находится в выгнутом вверх положении. Ударник упирается в нажимную крышку. При давлении на нажимную крышку пластинчатая пружина с ударником выгибается в обратную сторону. При достижении пластиной горизонтального положения она резко выгибается в сторону заряда ВВ. Ударник инициирует запал, который подрывает заряд ВВ.

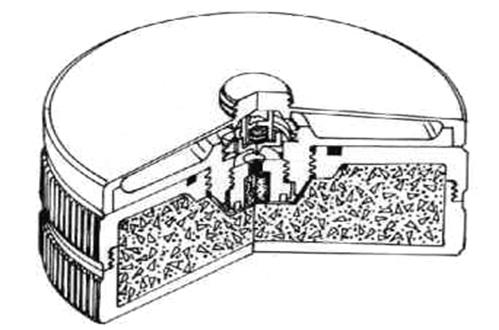

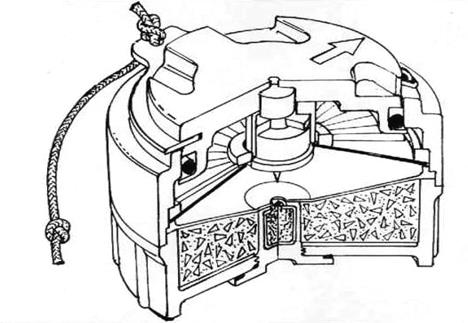

Схема устройства мины

Порядок установки:

Выкрутить пробку из дна корпуса, вставить запал и закрутить пробку до упора. Установить мину на грунт, повернуть нажимную крышку таким образом, чтобы стрелка указывала на букву “A”. Удерживая мину за боковую часть корпуса удалить предохранительный фиксатор. Произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание:

При обнаружении мины М14 необходимо вставить предохранительный фиксатор в углубления на нажимной крышке, удерживая мину за боковую часть корпуса, затем повернуть нажимную крышку так, чтобы стрелка указывала на букву “S”. После этого перевернуть мину, выкрутить пробку, вынуть запал и закрутить пробку на место.

ТТХ мины

Диаметр мины, мм – 56

Высота мины, мм – 40

Масса мины, г – 100

Масса ВВ (тетрил), г – 29

Усилие для срабатывания, кг – 9-16

Применялась в Анголе, Сальвадоре, Эритреи, Эфиопии, Ираке, Иране, Малави, Сомали, Замбии.

Мина производится по лицензии в Турции и Индии под обозначением AP NM M14, в Дании используется под обозначением М/56, имеет абсолютную копию MN-79 (Вьетнам) и М14 (ЮАР). Вьетнамская мина MD-82B имеет похожий внешний вид, но отличается устройством взрывателя.

Тренировочные варианты мины, оснащенные дымовой шашкой вместо заряда ВВ, имеют обозначение NM или M17.

MN-79 (Вьетнам)

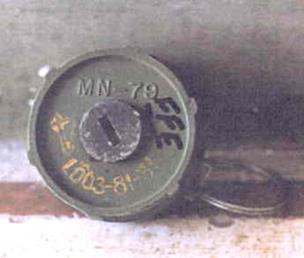

Общий вид верхней и нижней части мины

MN-79 является абсолютной копией мины М14. Отличия заключаются в том, что на нажимной крышке вьетнамской мины нанесены буквы “M” (боевое положение) и “K” (транспортное положение); пластинчатая пружина вьетнамской мины изготовлена из металла вместо пластика у М14, что повышает возможность ее обнаружения при помощи миноискателей. Устройство, принцип действия, порядок установки и обезвреживания, ТТХ полностью идентичны М14.

Применялась в Камбодже и Вьетнаме.

М14 (ЮАР)

Общий вид мины в разрезе

Мина полностью повторяет американскую версию, за исключением коричневой окраски. Применялась в Анголе, Мозамбике, Камбодже, Ираке и Лаосе.

MD-82B (Вьетнам)

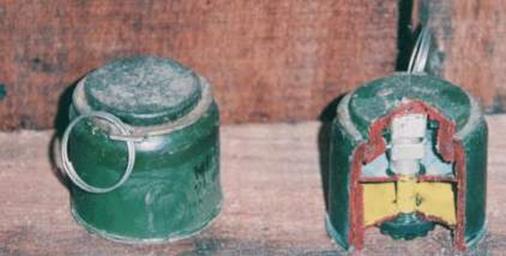

Общий вид мины и вид в разрезе

MD-82B имеет схожий с М14 внешний вид и устройство, за исключением устройства взрывателя. В мине также отсутствует механизм перевода мины из боевого положения в положение предохранения путем поворота нажимной крышки. Взрыватель MD-82B расположен в металлическом корпусе цилиндрической формы и состоит из ударника, пружины ударника, боевого штока и фиксирующей шпильки. В боевом положении, когда удален предохранительный фиксатор с нажимной крышки мины, ударник с пружиной находятся во взведенном состоянии. Ударник удерживается в этом положении фиксирующей шпилькой. При давлении на нажимную крышку боевой шток опускается вниз и скошенным краем сдвигает фиксирующую шпильку в сторону до освобождения ударника от удержания, после чего ударник под действием пружины инициирует запал, который подрывает заряд ВВ мины.

Устройство, порядок установки и обезвреживания мины MD-82B аналогичны М14. Корпус мины MD-82B изготовлен из пластика и имеет зеленую окраску.

ТТХ мины

Диаметр мины, мм – 55

Высота мины, мм – 55

Масса мины, г – 128

Масса ВВ (тетрил), г – 28

Усилие для срабатывания, кг – 4-5

Применялась во Вьетнаме и Камбодже.

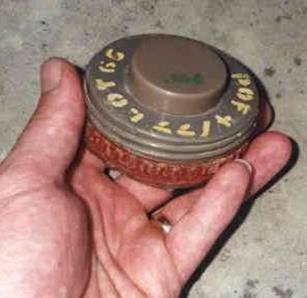

P4 Mk1 ( Пакистан )

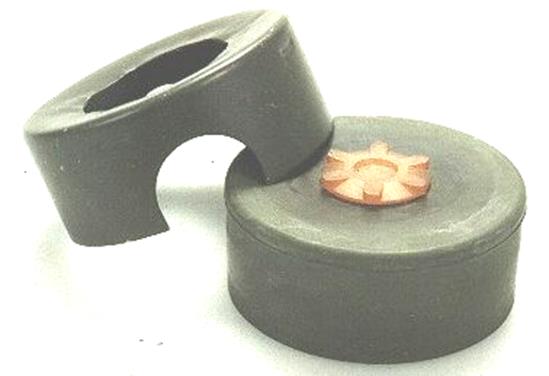

Общий вид мины и схема устройства

Назначение и устройство

Противопехотная фугасная мина нажимного действия P4 Mk1 предназначена для минирования местности против живой силой противника. Мина имеет минимальное содержание металла, что затрудняет ее обнаружение большинством миноискателей. Как правило, мина окрашена в светло-коричневый цвет. Мина поступает на вооружение в окончательно снаряженном состоянии. Возможно использование мины в качестве взрывателя противотанковой мины.

Мина состоит из корпуса, предохранительной крышки, боевого механизма и заряда ВВ. Корпус мины неразборный и изготовлен из пластика. В центре корпуса вверху находится нажимная пластина. Снизу в центре корпуса имеется отверстие для размещения промежуточного детонатора, закрытое пробкой. Предохранительная крышка предназначена для обеспечения безопасного обращения с миной перед установкой. Боевой механизм предназначен для обеспечения взрыва заряда ВВ. В его состав входит нажимная пластина, пластинчатая пружина, ударник и удерживающий провод. Заряд ВВ с промежуточным детонатором находится под пластинчатой пружиной.

Принцип действия

В боевом положении, при снятой предохранительной крышке, пластинчатая пружина с ударником выгнута вверх (принцип аналогичный мине М14) и упирается в нажимную пластину. Верхний конец ударника соединен удерживающим проводом с нажимной пластиной. При давлении на нажимную пластину пружина начинает выгибаться вниз и натягивает провод, удерживающий ударник. После прохождения пластинчатой пружиной горизонтального положения, она обрывает удерживающий ударник провод и резко выгибается вниз. Ударник инициирует промежуточный детонатор, который подрывает заряд ВВ.

Порядок установки

Установить мину в грунт, снять предохранительную крышку, произвести окончательную маскировку мины и покинуть место установки.

Обезвреживание

Для обезвреживания мины необходимо надеть предохранительную крышку на верхнюю часть корпуса. Затем перевернуть мину вверх дном, выкрутить пробку и удалить из корпуса промежуточный детонатор.

ТТХ мины

Диаметр мины, мм – 70

Высота мины, мм – 38

Масса мины, г – 140

Масса ВВ (тетрил), г – 30

Усилие для срабатывания, кг – 10

Применялась в Афганистане, Эритреи, Эфиопии, Сомали.

MI AP DV 59 ( Франция )

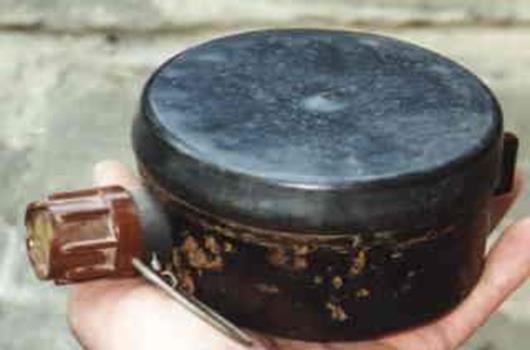

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия MI AP DV 59 предназначена для минирования местности против живой силы противника. Мина также известна под обозначением М-59. Содержание металла в мине минимально, в результате чего обнаружение ее большинством миноискателей затруднено. При необходимости возможна установка на верхнюю часть корпуса под взрыватель металлического кольца, что повышает возможность обнаружения мины. Мина окрашена в зеленый оливковый цвет, надписи выполнены желтым цветом.

Схема устройства мины

Мина состоит из корпуса, заряда ВВ, взрывателя, предохранительной крышки и металлического кольца. Корпус мины изготовлен из пластика и предназначен для размещения заряда ВВ и крепления взрывателя. Заряд ВВ имеет промежуточный детонатор из тетрила, предназначенный для обеспечения надежного детонирования основного заряда. В верхней части корпуса имеется отверстие с резьбой. Взрыватель мины AL PR ID 59 – механический, нажимного действия с терочным воспламенителем. Взрыватель состоит из нажимного штока, воспламенительного состава и запала. Предохранительная крышка предназначена для безопасного обращения с миной перед установкой. Металлическое кольцо предназначено для повышения возможности обнаружения мины миноискателями.

Принцип действия

В боевом положении, когда снят предохранительный колпачок, нажимной шток упирается в воспламенительный состав. При давлении на нажимной шток он опускается вниз. В результате трения происходит инициирование воспламенительного состава. Направленная струя пламени инициирует запал, который осуществляет подрыв заряда ВВ мины.

Порядок установки

Установить мину в грунт, снять предохранительный колпачок, произвести окончательную маскировку мины и удалиться с места установки.

Обезвреживание

Для обезвреживания мины необходимо надеть предохранительный колпачок на нажимной шток, после чего выкрутить взрыватель из корпуса мины.

ТТХ мины

Диаметр мины, мм – 62

Высота мины, мм – 55

Масса мины, г – 130

Масса ВВ (тротил), г – 70

Усилие для срабатывания, кг – 5

Применялась в Анголе и Мозамбике.

Адрес производителя: ALSETEX SAE

35 rue Tronchet, F-75009 Paris, France.

Телефон: +33 1 42 65 50 16. Телекс: 280 384 falexplo. Факс: +33 1 42 65 24 87

TYPE 72 (AP) ( Китай )

Общий вид мины и схема устройства

Назначение и устройство

Противопехотная фугасная мина нажимного действия Type 72 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение окончательно снаряженной. Корпус мины окрашен, как правило, в зеленый цвет. Кроме обычного варианта также выпускаются две электронных модификации мины Type 72В и Type 72С, которые внешне ничем не отличаются. Оба электронных варианта мины имеют механизм дальнего взведения и элемент неизвлекаемости, который подрывает заряд ВВ при наклоне мины более чем на 10 градусов. Type 72С, кроме того, оснащена элементом самоуничтожения.

Мина состоит из корпуса, заряда ВВ, промежуточного детонатора, капсюля-воспламенителя, пластинчатой пружины с ударником и предохранительной чеки.

Корпус мины изготовлен из пластика и состоит из двух частей. В верхней части корпуса находится нажимная пластина с тремя выступами, которая закрыта сверху крышкой из эластичного пластика и пластинчатая пружина с ударником. В нижней части мины расположен заряд ВВ, промежуточный детонатор и капсюль-воспламенитель. Обе части соединены между собой и могут вращаться относительно друг друга. Заряд ВВ представляет собой литой тротил и расположен по кругу в нижней части корпуса. Промежуточный детонатор предназначен для обеспечения надежной детонации и находится в центре заряда ВВ. Капсюль-воспламенитель обеспечивает инициирование промежуточного детонатора при его накалывании ударником. Пластинчатая пружина изготовлена из эластичного пластика и предназначена для обеспечения накольного действия ударника. Предохранительная чека обеспечивает безопасную транспортировку и обращение с миной.

Принцип действия

При давлении на верхнюю часть корпуса мины нажимная пластина смещает пластинчатую пружину вниз. При достижении пластинчатой пружиной горизонтального положения она резко выгибается в обратную сторону, в результате чего ударник инициирует капсюль-воспламенитель, затем происходит детонация промежуточного заряда и взрыв основного заряда ВВ.

Порядок установки

Установить мину в грунт. Удерживая корпус мины сбоку за нижнюю часть, удалить предохранительную чеку и повернуть верхнюю часть до совмещения меток на верхней и нижней части корпуса. Произвести маскировку мины и покинуть место установки.

Обезвреживание

Производить обезвреживание мин Type 72 производить запрещается. Обнаруженные при разминировании мины уничтожаются на месте накладными зарядами.

ТТХ мины

Диаметр мины, мм – 78

Высота мины, мм – 38

Масса мины, г – 140

Масса ВВ (тротил) – 50

Усилие для срабатывания, кг – 5-10

Применялась в Анголе, Камбодже, Кувейте, Мозамбике, Сомали.

Абсолютная копия мины производится в ЮАР под обозначением "Non-Metallic Anti-Personnel Mine".

PRB M35 ( Бельгия )

Общий вид мины и схема устройства

Назначение и устройство

Противопехотная фугасная мина нажимного действия PRB M35 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение неокончательно снаряженной. Как правило, корпус мины окрашен в зеленый оливковый цвет. Мина имеет минимальное содержание металла, что затрудняет ее обнаружение большинством миноискателей.

Мина состоит из корпуса, заряда ВВ и взрывателя. Корпус мины изготовлен из пластика и предназначен для размещения заряда ВВ и крепления взрывателя. Заряд ВВ представляет собой литой тротил, расположен по кругу в корпусе и предназначен для обеспечения поражающего действия мины. Взрыватель М5 предназначен для подрыва заряда ВВ при осуществлении давления на нажимной шток и состоит из корпуса, нажимного штока, подпружиненной втулки, двух ударников с пружинами, двух капсюлей-воспламенителей, запала и предохранительной чеки.

Схема устройства взрывателя М5

Корпус взрывателя предназначен для размещения всех его составных частей. На корпусе посередине имеется резьба, для установки взрывателя в мину. Нажимной шток предназначен для обеспечения инициирования ударниками капсюлей-воспламенителей. Подпружиненная втулка обеспечивает размещение двух ударников с пружинами и их удержание во взведенном состоянии до поворота втулки нажимным штоком. Ударники предназначены для непосредственного инициирования капсюлей-воспламенителей, путем их накола. Капсюли-воспламенители расположены в одном корпусе с запалом и предназначены для обеспечения взрыва запала. Запал обеспечивает детонацию заряда ВВ при инициировании капсюлей-воспламенителей. Предохранительная чека фиксирует безопасное положение нажимного штока при транспортировке взрывателя.

Принцип действия

В боевом положении, при установленном в мину взрывателе и удаленной предохранительной чеке, втулка с ударниками находится в горизонтальном положении, нажимной шток под действием пружины упирается в верхнюю часть корпуса взрывателя. При давлении на нажимной шток он опускается вниз и давит на заднюю часть подпружиненной втулки. Втулка под действием пружины проворачивается на угол 45 градусов, освобожденные от удержания ударники инициируют капсюли-воспламенители, пламя которых направляется вниз и осуществляет подрыв запала, с последующей детонацией заряда ВВ.

Порядок установки

Отрыть в грунте лунку по диаметру мины, глубиной 4-5 см. Осмотреть взрыватель и снарядить его запалом, выкрутить предохранительную пробку из корпуса мины и установить взрыватель, закрутив его до отказа. Установить мину в грунт и удерживая ее за боковую часть корпуса удалить предохранительную чеку. Произвести маскировку мины и покинуть место установки.

Обезвреживание

При обнаружении мины PRB M35 необходимо аккуратно удалить маскировочный слой, установить предохранительную чеку в отверстие на нажимном штоке, выкрутить взрыватель из корпуса мины и удалить запал из взрывателя. Снять мину с места установки и упаковать взрыватель, запал и мину в отдельную тару.

ТТХ мины

Диаметр мины, мм – 64

Высота мины, мм – 60

Масса мины, г – 158

Масса ВВ (тротил), г – 100

Усилие для срабатывания, кг – 9-14

Применялась в Анголе, Эритреи, Эфиопии, Сомали, Косово, Боснии.

VAR 40 (Италия)

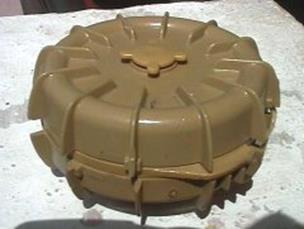

Общий вид мины

Назначение и устройство

Противопехотная фугасная мина нажимного действия VAR 40 предназначена для минирования местности против живой силы противника. Мина поступает на вооружение окончательно снаряженной. Окраска мины может быть любой, в зависимости от типа местности на которой мина используется.

Мина состоит из корпуса, нажимного штока с ударником, пружины нажимного штока, запала с промежуточным детонатором, заряда ВВ и предохранительной крышки. Корпус мины предназначен для размещения всех деталей и механизмов и изготовлен из эластичного пластика. В верхней части корпуса имеется отверстие, в котором установлен нажимной шток. Нажимной шток с ударником обеспечивает инициирование запала при давлении на шток. Пружина нажимного штока предназначена для создания необходимого усилия для взрыва мины. Запал с промежуточным детонатором обеспечивают надежную детонацию заряда ВВ. Предохранительная крышка предотвращает нажимной шток от давления при транспортировке мины и обеспечивает безопасное обращение с миной перед установкой. Заряд ВВ предназначен для обеспечения поражающего действия мины.

Принцип действия

В боевом положении, при снятой предохранительной крышке, нажимной шток находится в подпружиненном состоянии, ударник расположен напротив капсюля-воспламенителя запала. При давлении на нажимной шток он смещается вниз, ударник накалывает капсюль-воспламенитель запала, в результате чего происходит инициирование запала, промежуточного детонатора и взрыв заряда ВВ.

Порядок установки

Вырыть в грунте лунку глубиной 3-3.5 см и установить мину в лунку. Снять предохранительную крышку, произвести маскировку мины таким образом, чтобы из грунта выступал только нажимной шток, и покинуть место установки.

Обезвреживание

При обнаружении мины необходимо аккуратно снять маскировочный слой и надеть предохранительную крышку на нажимной шок, не задевая его.

ТТХ мины

Диаметр мины, мм – 78

Высота мины, мм – 45

Масса мины, г – 105

Масса ВВ (ВВ типа "В" или С4), г – 40

Усилие для срабатывания, кг – 12-13

Применялась в Анголе, Мозамбике, Боснии, Косово, Ираке.

P-4-B ( Испания )

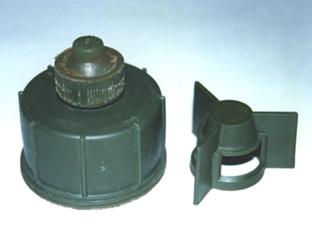

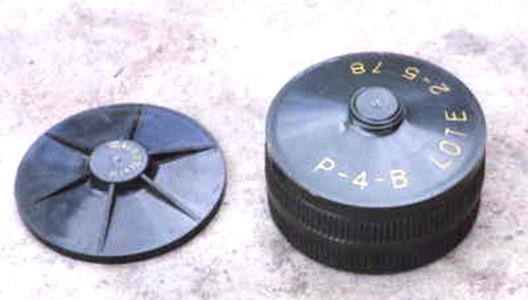

Общий вид мины

Назначение и устройство

Малогабаритная противопехотная фугасная мина нажимного действия Р-4-В предназначена для минирования местности против живой силы противника. Мина содержит минимальное количество металла (единственной металлической частью мины является пружина ударника), что затрудняет ее обнаружение современными миноискателями. На вооружение мина поступает неокончательно снаряженной. Корпус мины окрашен в темно-зеленый цвет, надписи выполнены желтым цветом.

Мина состоит из корпуса, заряда ВВ, детонатора, нажимной пластины, ударника с пружиной и предохранительной крышки. Корпус мины состоит из двух частей и предназначен для размещения заряда ВВ. В верхней части корпуса в центре находится резьбовое отверстие закрытое металлической фольгой, которое предназначено для крепления детонатора. Заряд ВВ предназначен для обеспечения поражающего действия мины и представляет собой литую массу, закрепленную в корпусе при помощи клея. Детонатор, нажимная пластина, ударник с пружиной и предохранительная крышка представляют собой собранный воедино боевой механизм мины, который предназначен для обеспечения взрыва заряда ВВ. Боевой механизм поступает на вооружение отдельно от корпуса и крепится в корпусе при помощи резьбы на детонаторе, непосредственно перед установкой. Ударник прикреплен тонким слоем пластика к боковым стекам корпуса, в котором располагается и предназначен для инициирования капсюля-воспламенителя детонатора. Пружина ударника предназначена для создания усилия, необходимого для отсоединения ударника от корпуса. Предохранительная крышка обеспечивает безопасное обращение с боевым механизмом при транспортировке и во время установки. Крышка крепится при помощи резьбы на выступающий шток нажимной пластины.

Принцип действия

В боевом положении, при снятой предохранительной крышке, удержание ударника производится слоем пластика в корпусе. При давлении на нажимную пластину пружина ударника сжимается и создает усилие, необходимое для разрушения пластикового слоя, удерживающего ударник. При разрушении пластикового слоя пружина проталкивает ударник вперед, в результате чего происходит инициирование капсюля-воспламенителя, детонатора и заряда ВВ.

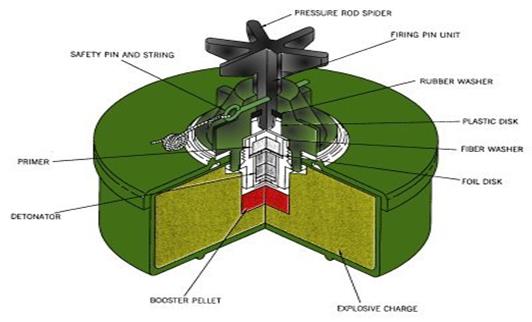

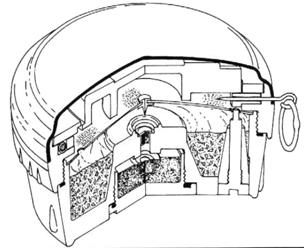

Схема устройства мины

Порядок установки

Удалить металлическую фольгу с отверстия в центре корпуса и вкрутить боевой механизм в корпус мины. Установить мину в грунт, удерживая мину за боковую часть корпуса скрутить предохранительную крышку со штока нажимной пластины, произвести окончательную маскировку мины и покинуть место установки.

Обезвреживание

Для обезвреживания мины необходимо осторожно накрутить предохранительную крышку на шток нажимной пластины. Затем выкрутить боевой механизм из корпуса и упаковать их в отдельную тару.

ТТХ мины

Диаметр мины, мм – 72

Высота мины, мм – 43

Масса мины, г – 171

Масса ВВ (тротил/РЕТN/Wax), г – 100 (93, 6, 1)

Усилие для срабатывания, кг – 10

Применялась на Фолклендских островах, в Косово, Боснии.

Предприятие изготовитель: EXPAL

Avenida del Partenon, 5a Planta, E-28042, Madrid, Spain.

Телефон: +34 1 722 0235. Факс: +34 1 722 0295
