Приложение № 3

Гидропневматическая промывка местных систем центрального водяного отопления.

Гидропневматический способ промывки систем отопления более эффективен, чем способ промывки без применения воздуха, он требует меньших затрат времени и дает лучшие результаты по качеству промывки.

I . Рекомендации по пром ывке:

1. Промывку необходимо производить водой из тепловой сети с

температурой 65-75 °С.

2. Промывка проводится по отдельным стоякам или группам

стояков длиной не более 300 метров (торцевые стояки обязательно должны промываться отдельно).

3. Компрессоры для промывки применять передвижные с давлением 6 ати.

4. Промывку проводить по приведенной ниже методике с соблюдением

правил техники безопасности.

5. Перед началом промывки система отопления должна быть опрессована

и заполнена водой.

6. Сопло из элеватора должно быть вынуто.

7. Подача сжатого воздуха от компрессора в систему отопления производится через приспособление, собранное по схеме № 1 и установленное в месте манометра М3 на элеваторном узле.



Схема №1.



1. манометр 0-10 кгс/см"

2. вентиль 1/2

3. клапан обратный 1/2

4. тройник 1/2

5. «бочонок» 1/2'

от

компрессора в систему

8. Давление сжатого воздуха должно быть на 0,2 – 0,5 ати выше давления воды, подаваемой в систему отопления, но не менее 6 ати.

9. Сброс воды производится в канализацию через трубу диаметром не менее 50-80 мм.



11. Последовательность проведения промывки.

1. Перед началом промывки установить в элеваторном узле необходимые
контрольно-измерительные приборы.

2. Подключить схему № 1 к элеваторному узлу по схеме №2.

3. При подаче воды по прямому трубопроводу закрыть задвижки 2,4,5,6; при
подаче по обратному закрыть задвижки 1,4,5,6.

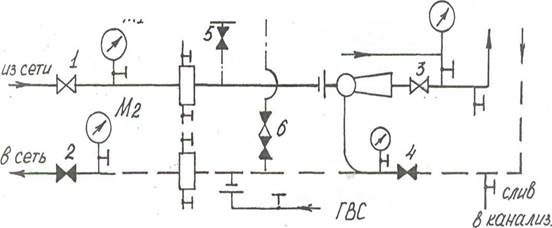

Промывочная схема № 2


линия циркуляции


система водоразбора

o т компрессора
4. Открыть задвижку (вентиль) на сливной трубе. 5. Открыть задвижки №№ 1,3 на прямой трубе и подать воду в систему отопления, установить давление 4,0-5,5 ати, при подаче воды по обратному трубопроводу открыть задвижку 2 . 6. Открыть вентиль на приспособлении и подать воздух от компрессора. 7. Вода в систему подается постоянно, а воздух - периодически: 15 минут подается, затем на 15 минут отключается. 8. Методом осмотра и ощупывания убедиться в прогреве всех промываемых стояков. 9. В случае, если один стояк не прогревается (не работает), нужно отключить работающие стояки и весь расход воды пустить по неработающему. Таким образом добиться равномерного прогрева всех стояков. При этом необходимо следить, чтобы давление в системе не превышало 7 ати.


система отопления
