Третий вопрос контрольной работы состоит в подготовке данных для изучения правил измерения антропометрических данных
Дата: 2025-06-02; Просмотры: 17
Оценка:
0.00 из 5.00 — оценок
Таблица 6 - Антропометрические точки
| Наименование | Месторасположение точки по новой типологии (ГОСТ 31396-2009), рис.3 |
| Верхушечная 1 - | Высшая точка темени при постановке головы в положении глазнично-ушной горизонтали |
| Верхнегрудинная 7 | Точка на верхнем крае грудины в центре яремной вырезки |
| Точка основания шеи сзади 4 | Точка, отмеченная на позвоночнике по нижнему краю ленты при измерении обхвата шеи |
| Точка основания шеи сбоку 5 | Точка на пересечении вертикальной плоскости, разделяющей плечевой скат пополам, с нижним краем сантиметровой ленты при измерении обхвата шеи |
| Точка основания шеи спереди | Точка, отмеченная над верхнегрудинной точкой по нижнему краю ленты при измерении обхвата шеи |
| Средне-грудинная 8 | Точка, расположенная в месте сочленения третьего и четвертого сегментов грудины в срединно-сагиттальной плоскости |
| Акромиальная 9 | Наиболее выступающая в сторону точка бокового края акромиального отростка лопатки |
| Плечевая 10 | Точка на пересечении верхненаружного края акромиального отростка лопатки с вертикальной плоскостью, рассекающей область плечевого сустава пополам |
| Сосковая 11 | Наиболее выступающая вперед точка грудной железы |
| Передний угол подмышечной впадины 12 | Вершина угла, образованного рукой и боковой поверхностью туловища в области переднего края подмышечной впадины. Точка скрыта кожной складкой, которую для точного определения вершины угла необходимо расправить |
| Задний угол подмышечной впадины 13 | Вершина угла, образованного рукой и боковой поверхностью туловища в области заднего угла подмышечной впадины. Точка скрыта небольшой кожной складкой, которую для точного определения вершины угла необходимо расправить |
| Лопаточная 14 | Наиболее выступающая назад точка лопатки |
| Точка уровня талии 15 | Точка середины расстояния между верхним краем гребня подвздошной кости и нижним краем ребра на вертикальной линии посередине боковой поверхности туловища |
| Передняя точка талии | Точка, лежащая на линии талии по середине переда |
| Задняя точка талии | Точка, лежащая на линии талии на позвоночнике. На фигуре линию талии обозначают шнурком по отметкам, нанесенным на поверхность тела при измерении высоты линии талии |
| Лучевая 20 | Верхняя точка головки лучевой кости с наружной стороны руки |
| Пальцевая 21 | Конец третьего пальца руки |
| Шиловидная 22 | Нижняя точка на шиловидном отростке лучевой кости со стороны первого пальца руки |
| Ягодичная 18 | Наиболее выступающая назад точка ягодицы |
| Остисто-подвздошная передняя 16 | Наиболее выступающая вперед точка верхнепередней ости подвздошной кости |
| Гребешковая 17 | Наивысшая точка гребня подвздошной кости |
| Коленная 19 | Центр коленной чашечки |
| Икроножная | Наиболее выступающая точка икры |

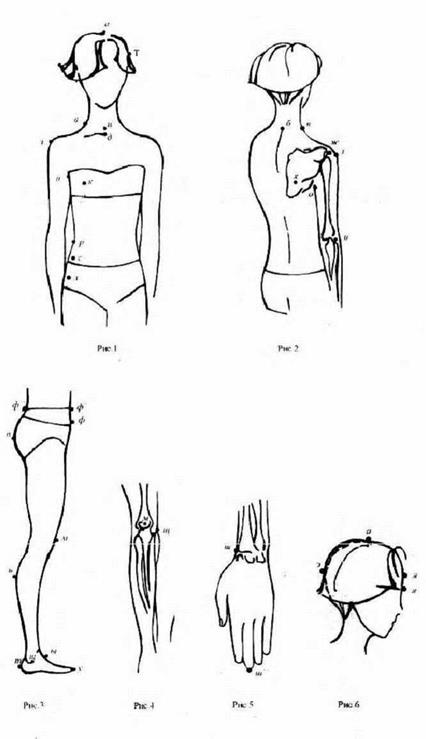

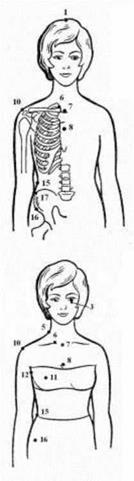

Рисунок 3 - Антропометрические точки
Таблица 7 подготавливается для измерений на основе размерных признаков таблицы 6 (в контрольной должно быть заполнено 1-4 графы всех размерных признаков новой типологии)
Таблица 7 - Размерные признаки конкретной фигуры ------------ в сравнении с
типовой --(------ я полнотная группа)
| № по ГОСТ | Наименование размерного признака | Условное обозначение | Метод измерения | Величина размерного признака конкретной фигуры, см | Величина для типовой фигуры, см | Отклонение, см | ||
| 1 | 2 | ср. | ||||||
| Антропометром | ||||||||
| 1 | Рост | Р | По вертикали от пола до верхушечной точки | |||||
| 4 | Высота точки осно- вания шеи | Втош | Измеряют по вертикали расстояние от пола ло точки основания шеи | 150,0 | 151.3 | - | 4 | Высота точки осно- вания шеи |
| 7 | Высота линии талии | Вт | Высота линии талии | 112.0 | 112.6 | 0.6 | 7 | Высота линии талии |
| 9 | Высота колейной точки | Вк | Высота коленной точки | 49.0 | 49.1 | 0.1 | 9 | Высота колейной точки |
| 13 | Обхват шеи | О ш | Ленту нижним краем накладывают непосредственно над шейной точкой. Сбоку н спереди лента должна проходить по основанию шеи. Касаясь нижним краем ключичных точек. И замыкаться над яремной вырезкой | 38.0 | 40.5 | 2.5 | 13 | Обхват шеи |
| 14 | Обхват груди первый | Ог1 | Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин. затем по подмышечным впадинам. Спереди лента должна проходить над основанием грудных желез и замыкаться на правой стороне груди. По верхнему краю ленты делают метки: спереди — над выступающей точкой грудной железы, сзади—на позвоночнике и на лопатках | 104.0 | 104.9 | 0.9 | 14 | Обхват груди первый |
| 15 | Обхват груди второй | Ог2 | Ленту накладывают на лопатки. По спине ленты .должны проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин. затем по подмышечным впадинам в плоскости косого сечения. Спереди лента должна проходить через выступающие точки грудных желез и замыкаться на правой стороне груди. Обхваты груди первый и второй следует измерять один за другим, не допуская сдвига сантиметровой ленты на спине | 117.0 | 117.0 | - | 15 | Обхват груди второй |
| 16 | Обхват груди третий | Ог3 | Лента должна проходить горизонтально вокруг туловища через выступающие точки грудных желез и замыкаться на правой стороне груди | 112 | 112.0.0 | - | 16 | Обхват груди третий |
| 17 | Обхват груди четвертый | Ог4 | Лента должна проходить горизонтально вокруг туловища непосредственно под основанием грудных желез и замыкаться на правой стороне груди | 98.0 | 99.0 | 1 | 17 | Обхват груди четвертый |
| 18 | Обхват талии | От | Лента должна проходить горизонтально вокруг туловища на уровне линии талии | 95.0 | 98.0 | 3 | 18 | Обхват талии |
| 20 | Обхват бедер без учета выступа живота | Об1 | Ленту накладывают на ягодичные точки. Лейте должна проходить горизонтально вокруг туловища и замыкаться на правой стороне туловища | 115 | 123.2 | 7.2 | 20 | Обхват бедер без учета выступа живота |
| 21 | Обхват бедра | Об | Лента должна проходить горизонтально вокруг бедра, касаясь верхним краем подъягодичной складки, н замыкаться на наружной поверхности бедра | 120 | 128 | 8 | 21 | Обхват бедра |
| 22 | Обхват колена | Ок | Лента должна проходить горизонтально вокруг ноги на уровне коленной точки и замыкаться на наружной поверхности ноги | 45 | 43 | -2 | 22 | Обхват колена |
| 23 | Обхват икры | Ои | Измеряют максимальный обхват в области икроножной мышцы Лента должна проходить горизонтально вокруг ноги и замыкаться на наружной поверхности голени | 40 | 41.8 | 1.8 | 23 | Обхват икры |
| 24 | Обхват шиколотки | Ош | Лента должка проходить горизонтально вокруг ноги непосредственно над внутренней лодыжкой и зэмыкаться на наружной поверхности голени | 26 | 25.8 | -0.2 | 24 | Обхват шиколотки |
| 25 | Расстояние от линии талии до пола сбоку | Дсб | Расстояние от линии талии до пола сбоку | 115 | 115.1 | 0.1 | 25 | Расстояние от линии талии до пола сбоку |
| 26 | Расстояние от линии талии до пола спереди | Дсп | Измеряют от линии талии через наиболее выступающую точку живота и далее вертикально до пола | 113.5 | 113.8 | 0.3 | 26 | Расстояние от линии талии до пола спереди |
| 27 | Длина ноги по внутренней поверхности | Дн | Измеряют по внутренней поверхности ноги от промежности до пола при слегка раздвинутых ногах | 82.0 | 82.2 | 0.2 | 27 | Длина ноги по внутренней поверхности |
| 28 | Обхват плеча | Оп | Измеряют перпендикулярно оси плеча. Верхний край ленты должен касаться заднего угла подмышечной впадины Лента должна замыкаться на наружной поверхности руки | 36 | 36.9 | -0.1 | 28 | Обхват плеча |
| 29 | Обхват запястья | Оз | Измеряют перпендикулярно оси предплечья, по лучезапястному суставу. через головку локтевой кости. Лента должна замыкаться на наружной поверхности руки | 18.5 | 18.1 | -0.4 | 29 | Обхват запястья |
| 30 | Обхват кисти | Ок | Измеряют перпендикулярно оси кисти через пястко-фалавговый сустав первого пальца. Первый палец должен быть противопоставлен второму и отведен от него на 30—35*. Лента должна замыкаться на наружной поверхности кисти | 23.0 | 23.9 | 0.9 | 30 | Обхват кисти |
| 31 | Ширина плечевого ската | Шп | Измеряют от точки основания шеи по середине плечевого ската до плечевой точки | 14.0 | 14.2 | 0.2 | 31 | Ширина плечевого ската |
| 32 | Расстояние от точки основания шеи до лучевой точки | Длок | Измеряют от точки основания шеи по середине плечевого ската через плечевую точку до лучевой точки | 48.0 | 48.9 | 0.9 | 32 | Расстояние от точки основания шеи до лучевой точки |
| 33 | Расстояние от точки основания шеи до линии обхвата запястья | Др | Измеряют от точки основания шеи по середине плечевого ската через плечевую и лучевую точки до линии обхвата запястья Признаки 31—33 следует измерять одни за другим. Ленту прикладывают к точке основания шеи. а затем последовательно отсчитывают расстояние до плечевой точки, до лучевой, до линии обхвата запястья. При измерении признаков 28- 33 рука должна быть свободно опуше | 74.0 | 74.3 | 0.3 | 33 | Расстояние от точки основания шеи до линии обхвата запястья |
| 35 | Высота груди | Вг | Измеряют от шейной точки через точку основания шеи до выступающей точки грудной железы | 35 | 39.6 | 4.6 | 35 | Высота груди |
| 36 | Длина талии спереди | Дтсп | Измеряют от шейной точки через точку основания шеи. выступающую точку грудной железы и далее вниз до линии талии | 54 | 57.4 | 3.4 | 36 | Длина талии спереди |
| 37 | Расстояние от шейной точки до уровня заднего угла подмышечной впадины спереди | Впрс | Измеряют от шейной точки через точку основания шеи, далее по направлению к переднему углу подмышечной впадины. Конечная точка измерения находится под передним углом подмышечной впадины иа уровне заднего угла Уровень заднего угла подмышечной впадины должен фиксироваться пластиной шириной до 2 см, которая перхним краем касается заднего угла и идет горизонтально по подмышечной впадине | 32.0 | 32.0 | - | 37 | Расстояние от шейной точки до уровня заднего угла подмышечной впадины спереди |
| 40 | Длина спины до талии с учетом выступа лопаток | Дтс | Измеряют от линии талии до шейной точки вдоль позвоночника через гонкую пластину шириной до 2 ем, наложенную на выступающие точки лопаток | 42.5 | 42.7 | 0.2 | 40 | Длина спины до талии с учетом выступа лопаток |
| 41 | Высота плеча косая | Впкс | Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником до плечевой точки Признаки 40 и 41 следует измерять один за другим | 46.5 | 46.7 | 0.2 | 41 | Высота плеча косая |
| 43 | Расстояние от линии талии сзади до точки основания шеи | Дтс2 | Лента должна проходить сзади от талии сзади до топки линии талии До точки основания шеи параллельно позвоночнику | 46.0 | 46.3 | 0.3 | 43 | Расстояние от линии талии сзади до точки основания шеи |
| 45 | Ширина груди | Шг | Измеряют нал основанием грудных желез между вертикалями, проведенными вверх от передних углов подмышечных впадин. Лента доджна лежать горизонтально, непосредственно над линией обхвата груди 46 16 первого | 38.9 | 38.9 | - | 45 | Ширина груди |
| 46 | Расстояние между сосковыми точками | Цг | Измеряют между выступающими точками грудных желез. Лента должна лежать горизонтально | 22.0 | 22.2 | 0.2 | 46 | Расстояние между сосковыми точками |
| 47 | Ширина спины | Шс | Измеряют по лопаткам между задними углами подмышечных впадин непосредственно над линией обхвата груди первого и второго. Лента должна лежать горизонтально | 40.4 | 40.4 | - | 47 | Ширина спины |
| 48 | Обхват головы | Ог | Измеряют через наиболее выступающую точку затылочного бугра и центры любых бугров. Лента должна замыкаться спереди | 59 | 57.4 | 1.6 | 48 | Обхват головы |
| 49 | Расстояние от линии до плоскости сидения | Вс | Измеряют по боку от линии тлии до горизонтальной плоскости сидения Измеряемая должна сидеть на стуле с плоским твердым сидением | 32.0 | 32.2 | 0.2 | 49 | Расстояние от линии до плоскости сидения |
| 50 | Обхват колена в согнутом положении | Окс | Лента должна проходить под подколенной ямке, через коленную точку и замыкаться спереди. Нога должна быть согнута под углом 90 | 48.0 | 45.6 | 2.4 | 50 | Обхват колена в согнутом положении |
| 51 | Обхват подъема стопы | Ос | Измеряют через заднюю наиболее выступающую вниз точку пятки и высшую точку подъема стопы Лента должна замыкаться спереди | 35.5 | 35.0 | 0.5 | 51 | Обхват подъема стопы |
| 62 | Длина плеча | Дп | Расстояние от плечевой точки до лучевой определяют вычитанием величины размерного признака 31 из величины размерного признака 32 | 34.0 | 34.7 | 0.7 | 62 | Длина плеча |
| 63 | Длина предплечья | Дпр | Расстояние от лучевой точки до линии обхвата запястья определяют вычитанием величины размерного признака 32 из величины размерного признака 33 | 25.0 | 25.4 | 0.4 | 63 | Длина предплечья |
| 4 | Высота точки осно- вания шеи | Втош | Измеряют по вертикали расстояние от пола ло точки основания шеи | 150,0 | 151.3 | - | 4 | Высота точки осно- вания шеи |
| 7 | Высота линии талии | Вт | Высота линии талии | 112.0 | 112.6 | 0.6 | 7 | Высота линии талии |
| 9 | Высота колейной точки | Вк | Высота коленной точки | 49.0 | 49.1 | 0.1 | 9 | Высота колейной точки |
| 13 | Обхват шеи | О ш | Ленту нижним краем накладывают непосредственно над шейной точкой. Сбоку н спереди лента должна проходить по основанию шеи. Касаясь нижним краем ключичных точек. И замыкаться над яремной вырезкой | 38.0 | 40.5 | 2.5 | 13 | Обхват шеи |
| 14 | Обхват груди первый | Ог1 | Ленту накладывают на лопатки. По спине лента должна проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин. затем по подмышечным впадинам. Спереди лента должна проходить над основанием грудных желез и замыкаться на правой стороне груди. По верхнему краю ленты делают метки: спереди — над выступающей точкой грудной железы, сзади—на позвоночнике и на лопатках | 104.0 | 104.9 | 0.9 | 14 | Обхват груди первый |
| 15 | Обхват груди второй | Ог2 | Ленту накладывают на лопатки. По спине ленты .должны проходить горизонтально, касаясь верхним краем задних углов подмышечных впадин. затем по подмышечным впадинам в плоскости косого сечения. Спереди лента должна проходить через выступающие точки грудных желез и замыкаться на правой стороне груди. Обхваты груди первый и второй следует измерять один за другим, не допуская сдвига сантиметровой ленты на спине | 117.0 | 117.0 | - | 15 | Обхват груди второй |
| 16 | Обхват груди третий | Ог3 | Лента должна проходить горизонтально вокруг туловища через выступающие точки грудных желез и замыкаться на правой стороне груди | 112 | 112.0.0 | - | 16 | Обхват груди третий |
| 17 | Обхват груди четвертый | Ог4 | Лента должна проходить горизонтально вокруг туловища непосредственно под основанием грудных желез и замыкаться на правой стороне груди | 98.0 | 99.0 | 1 | 17 | Обхват груди четвертый |
| 18 | Обхват талии | От | Лента должна проходить горизонтально вокруг туловища на уровне линии талии | 95.0 | 98.0 | 3 | 18 | Обхват талии |
| 20 | Обхват бедер без учета выступа живота | Об1 | Ленту накладывают на ягодичные точки. Лейте должна проходить горизонтально вокруг туловища и замыкаться на правой стороне туловища | 115 | 123.2 | 7.2 | 20 | Обхват бедер без учета выступа живота |
| 21 | Обхват бедра | Об | Лента должна проходить горизонтально вокруг бедра, касаясь верхним краем подъягодичной складки, н замыкаться на наружной поверхности бедра | 120 | 128 | 8 | 21 | Обхват бедра |
| 22 | Обхват колена | Ок | Лента должна проходить горизонтально вокруг ноги на уровне коленной точки и замыкаться на наружной поверхности ноги | 45 | 43 | -2 | 22 | Обхват колена |
| 23 | Обхват икры | Ои | Измеряют максимальный обхват в области икроножной мышцы Лента должна проходить горизонтально вокруг ноги и замыкаться на наружной поверхности голени | 40 | 41.8 | 1.8 | 23 | Обхват икры |
| 57 | Передне- задний диаметр руки | 4п-з.р. | Измеряют горизонтально на уровне заднего угла подмышечной впадины | |||||
| 77 | Дуга через паховую область | Д' пах | От передней точки талии через выступающую точку живота, пах и тонкую пластину шириной 2 см, наложенную на ягодичные точки, до задней точки талии |
Таблица Б.1 - Классификация типовых фигур женщин по полнотам
| Номер полнотной группы | Полнотная разница Об- Ог3 | Наиболее распространенная типовая фигура | ||
| малых размеров | больших размеров | особо больших размеров | ||
| Нулевая | -2,0 | 164-92-90 | 164-116 - 114 | - |
| Первая | 2,0 | 164-92-94 | 164-116 114 | - |
| Вторая | 6,0 | 164-92-98 | 164-116 122 | 164-132-138 |
| Третья | 10,0 | 164-92 102 | 164-114 124 | 164-132-146 |
| Четверта я | 14,0 | 164-92 106 | 164-116 130 | - |
| Пятая | 18,0 | 164-92 110 | 164-116 134 | - |
Интервал безразличия по росту - 6 см (от 152 до 182 см), по обхватам груди и бедер - 4 см. Ог3 изменяется от 80 до 104 размера ( группа малых размеров), от 108 до 124 размера (группа больших размеров), от 128 до 136 ( группа особо больших размеров). Охват бедер изменяется от 78 до 146 см
Таблица Б.2 - Классификация типовых фигур мужчин по полнотам
| Номер полнотной группы | Полнотная разница Ог3-От | Наиболее распространенная типовая фигура | |
| Группа малых размеров | Группа больших размеров | ||
| Первая | 22,0 | 182-100-78 | 182-116-94 |
| Вторая | 16,0 | 182-100-84 | 182-116-100 |
| Третья | 10,0 | 176-100-90 | 176-116-106 |
| Четвертая | 4,0 | 176-100 -96 | 176-116-112 |
| Пятая | - 2,0 | 176-100-102 | 176-116-118 |
Интервал безразличия по росту 6 см (от 152 до 200 см) , по обхватам груди 4 см, по обхвату талии межполнотный 6 см, межразмерный 4 см. Ог3 изменяется от 80 до 104 размера ( группа малых размеров), от 108 до 132 размера (группа больших размеров), от 136 и более ( группа особо больших размеров). Обхват талии изменяется от 74 до 132 см
Рекомендуемая литература:
1. Бойцова, А. М, Карабанова Н.Ю. «Основы прикладной
антропологии и биомеханики: учеб. пособие /А. М. Бойцова, Н. Ю. Карабанова. - СПб.: РИЦ СПГУТД, 2011.
2. Атласы анатомии и морфологии человека.
3. Дунаевская, Т. Н. Размерная типология населения с основами
анатомии и морфологии: учеб. пособие /Т.Н.Дунаевская и др.-М.: Академия, 2001 - 125 с.
4. Шершнева, Л. П. Основы прикладной антропологии и
биомеханики: учеб. пособие /Л. П. Шершнева, Л. В. Ларькина, Т. В. Пирязева. -М.: ФОРУМ: ИНФРА-М, 2004 - 55 с.
5. Конопальцева Н. М. Антропометрия индивидуального потребителя. Основы прикладной антропологии и биомеханики. Лабораторный практикум / Н. М. Конопальцева, Е. Ю. Волкова, И.Ю Крылова. - М.:ФОРУМ-ИНФРА-М, 2010.
6. Типовые фигуры женщин. Размерные признаки для проектирования одежды-М..: ЦНИИШП, 2003.
7. Типовые фигуры мужчин. Размерные признаки для проектирования одежды. - М..: ЦНИИШП, 2003.
8. ГОСТ 31396-2009. Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования
одежды.
9. ГОСТ 31399-2009 . Классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды .
10. ГОСТ 17916-86. Типовые фигуры девочек. Размерные признаки для проектирования одежды.
11. ГОСТ 17917-86. Типовые фигуры мальчиков. Размерные признаки для проектирования одежды.
12. ГОСТ Р 52772-2007. Классификация типовых фигур женщин особо больших размеров.
13. ГОСТ Р 52775-2007. Классификация типовых фигур мужчин особо больших размеров.
14. ГОСТ 31409-2009. Изделия трикотажные
верхние для женщин и девочек. Общие технические условия.
15. ГОСТ 31405-2009. Изделия трикотажные бельевые для женщин и девочек. Общие технические условия.
16. ГОСТ 30327-2013. Сорочки верхние. Общие технические условия. 17.ГОСТ 31408-2009. Изделия трикотажные бельевые для мужчин и
мальчиков. Общие технические условия.
18. ГОСТ 31398-2009. Классификация типовых фигур беременных женщин.
19. ГОСТ 25296-2003. Изделия швейные бельевые. Общие технические условия.
