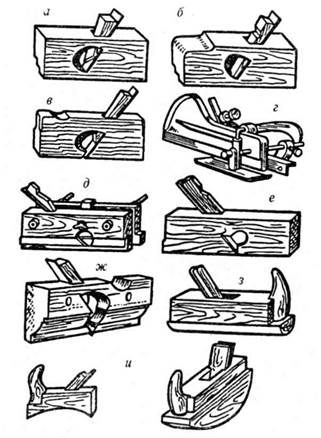

Инструмент для профильного строгания: а — отборник; б — фальцебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи (с вогнутой и выпуклой подошвой)
Тема: «Профильное строгание»
Профильное строгание древесины – окончательная обработка детали заготовки.
Профильное строгание относится к третьей, заключительной стадии обработки древесины, после которой ее можно использовать по назначению. Для нее так же необходим свой инструмент, как и для первых двух.
Инструменты необходимые для проведения первых двух стадий обработки столярных изделий мы рассмотрели чуть ранее, это:
· пиление (пилы) – первая стадия обработки – раскрой досок (сырья) на заготовки;
· вторая стадия – придание деталям правильной формы строганием с последующим торцеванием под размер (рубанки для плоскостного строгания).
Профильное строгание производят различным по конструкции инструментом. Для него применяются деревянные и металлические горбач, зензубель, , шпунтубель, галтель, грунтубель, калевка (отборник), штап.
О каждом из этих инструментов чуть-чуть подробнее.
Инструмент для профильного строгания: а — отборник; б — фальцебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи (с вогнутой и выпуклой подошвой)
Зензубель служит для ручной обработки и зачистки четвертей, фальцев в деталях столярных изделий. Наличие в корпусе бокового отверстия, обеспечивающее свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе с им образуется четверть.
Калевкой необходима для профильной обработки деталей. Подошва этого инструмента имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей обычно имеют набор калевок.
Отборник и шпунтубель выполняют сходную с зензубелем операцию — они применяются для выборки четвертей.
Грунтубель служит для выборки паза, а также для зачистки трапециевидного паза.
Горбач предназначен для обработки выпуклых или вогнутых поверхностей. Это хорошо видно по форме его подошвы.
Фальцгебель служит для выборки четвертей в деталях столярных изделий. В отличие от зензубеля имеет ступенчатую подошву.
Галтель делает продольную выборку в заготовке в виде желоба правильной сферической формы. Это позволяет сделать режущий полукруглый нож и такая же полукруглая подошва.
Штап служит для образования закруглений на кромках деталей. Подошва корпуса и нож имеют вогнутую форму.
Ну и, конечно же, электроинструмент — электрорубанки,электрофуганки и т.д. удобны тем, что все они комплектуются наборами и дополнительными приспособлениями, которые позволяют им соединять функции всех перечисленных выше инструментов простой сменой ножей, формы подошвы и т.д.
Строгание древесины - обработки заготовки до нужного размера и создания на ней ровных и гладких поверхностей, с помощью различных стругов
4. Правила техники безопасности при строгании.
1. Надежно закреплять заготовку на верстаке.
2. Работать рубанком с хорошо заточенным ножом.
3. Не проверять руками остроту лезвия и качество обработки поверхности.
4. Очищать строгальные инструменты от стружки только при помощи деревянного клина.
5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.
Вводный инструктаж (20 мин)
Демонстрация приёмов разметки, крепления заготовок и приёмов работы стругами.
«Изготовление деталей профильной формы ручным инструментом»
Последовательность
выполнения работы
Инструмент
1.
Выбрать рейку
.
Линейка,
ножовка
2.
Разметить заготовку
Линейка,
карандаш
3.
Сострогать рёбра до
получения фальца.
Верстак,
рубанок
6.Закрепление знаний учащихся.
Вопросы для закрепления полученных знаний:
1. Что такое строгание древесины?
2.Какие инструменты применяют при профильном строгании?
3. Какие меры безопасности следует соблюдать при строгании?
7.Домашнее задание.
Выучить новые термины и определения
