Практическая работа 6.
«Знакомство с TinkerCad ».
Цель работы: ознакомиться с программой TinkerCad и изучить ее интерфейс; получить навыки работы в программе.
Ход работы:
Первые шаги в Tinkercad

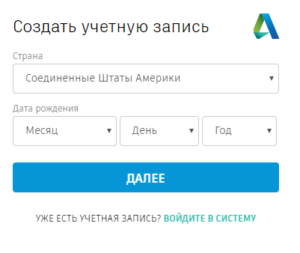

Регистрация онлайн
Для начала работы необходимо получить аккаунт Autocad. Для этого зайдите на сайт и выполните простые шаги.
Подтвердив аккаунт по почте, войдите в систему, указав введенные параметры.
Tinkercad Dashboard – Начальная страница
Преодолев этап регистрации, мы попадем на главную страницу, на которой слева видим список сервисов и под ним – список проектов.
Создать новую схему в Tinkercad можно двумя способами:

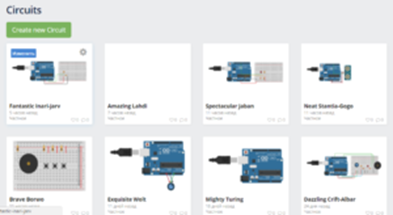

· В меню слева выбрать Circuits и справа над списком схем выбрать команду Create new Circuit. Новая схема будет создана вне какого-либо проекта.
· Создать схему в определенном проекте. Для этого надо сначала перейти в окно проекта, а затем нажать на кнопку «Create» сверху над списком. Появится перечень типов схем, мы выбираем Circuit. Созданная схема будет доступна в этом списке и в списке всех проектов в меню Circuits.
После выполнения команды вы сразу же перейдете в режим редактирования схемы, не вводя названия. Имя для схемы формируется автоматически.

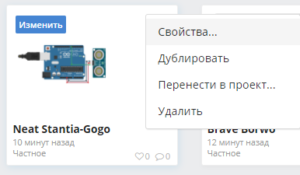

· Чтобы изменить название схемы и отредактировать ее свойства нужно перейти в режим просмотра списка схем, навести на область с названием схемы и нажать на иконку «Настройки». Откроется окно, в котором вы сможете отредактировать параметры.
· Для удаления схемы надо в том же режиме выбрать в настройках команду «Удалить».
· Для просмотра краткой информации о схеме нужно просто щелкнуть на ней
· Для перехода в режим редактирования нужно навести курсор мышки и выбрать появившуюся команду «Изменить».
Все изменения в процессе редактирования схемы сохраняются автоматически.

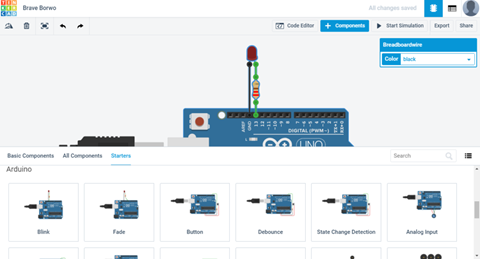

Описание интерфейса Тинкеркад в режиме редактирования
Нажав на команду «Изменить» мы попадаем в режим редактирования схемы. С помощью удобного и простого графического интерфейса можно нарисовать желаемую электрическую схему. Мы можем выделять, переносить объекты, удалять их привычным всем способом с помощью мыши.
В режиме редактирования рабочее окно сервиса поделено на две половины: снизу расположена панель с закладками – это библиотека компонентов. Над ней находится область визуального редактирования схемы с панелью инструментов и пространством, на котором будет размещена схема.
На полосе инструментов в верхней части слева находятся основные команды:
· Повернуть элемент
· Удалить
· Масштабировать по размерам экрана
· Отмена
· Повтор
Кнопки в правой части панели:
· Отобразить панель программирования, и отладки
· Отобразить панель библиотеки компонентов
· Запустить симулятор схемы
· Экспорт в Eagle .brd
· Поделиться
