Министерство образования и науки Российской Федерации
ФГ БОУ ВПО «Алтайский государственный технический университет
им. И. И. Ползунова»
Кафедра «Машиностроительные технологии и оборудование»
Курсовой проект защищён
c оценкой_____________
руководитель Свищенко В.В.
ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ СТАКАНА
Пояснительная записка курсового проекта по дисциплине
«Технология листовой штамповки»
КП. 150700.62 .10.000 ПЗ
Проект выполнил
Студент гр.МС-22 Соломин А.С.
Нормоконтроль Свищенко В.В.
2015
Содержание
Введение 3
Задание 5
1. Разработка технологического процесса штамповки. 6
1.1 Анализ технологичности детали. 6
1.2 Расчет размеров заготовки, определение типа и вида раскроя, нормы расхода материала. 7
1.3 Расчет раскроя листа. 7
2. Технологические расчеты. 10
2.1 Разработка технологического процесса. 10
2.2 Расчет усилия по операциям. 11
3.Проектирование штампов. 13
3.1 Выбор типа и технологической схемы штампа и его проектирования. 13
3.2 Расчет деталей штампов. 14
3.2.1 Расчет исполнительных размеров пуансонов и матриц. 14
3.3 расчет буфера прижима. 16
3.3.1 обрезки фланца и пробивки отверстия диаметром 8 мм. 16
3.4 расчет пружины прижима при вытяжке. 17
4. Расчет на прочность самого нагруженного инструмента. 18
4.1 Расчет на смятие опорной поверхности. 18
4.2 Проверка на сжатие. 18
5. Охрана труда и техника безопасности. 21
Литература 22
Введение
Холодная штамповка является самостоятельным видом обработки металлов давлением, объединяющим ряд особых технологических процессов осуществляемых без снятия стружки.
Производственные процессы холодной штамповки характеризуются следующими признаками:
1. способом производства работ, представляющим обработку металлов давлением в холодном состоянии;
2. родом применяемого оборудования – прессами и автоматами различного типа, создающими рабочее давление, необходимое для деформации штампуемого материала;
3. видом применяемого инструмента – различного типа штампами, непосредственно деформирующими металл и выполняющими требуемую операцию;
4. родом обрабатываемого материала, состоящего главным образом из листовых, полосовых и ленточных металлов, а также листовых неметаллических материалов.
При штамповке форма и размеры штампованных изделий довольно точно соответствуют форме и размерам рабочих частей штампа (пуансона и матрицы).
Холодная штамповка – один из наиболее прогрессивных технологических методов производства; она имеет ряд преимуществ перед другими видами обработки металлов, как в техническом, так и в экономическом отношениях.
В техническом отношении холодная штамповка позволяет:
1. выполнять сложные операции посредством простых ударов пресса и получать детали весьма сложных форм, изготовление которых другими методами обработки или невозможно или затруднительно;
2. получать взаимозаменяемые детали с достаточно высокой точностью размеров, преимущественно без последующей механической обработки;
3. создавать прочные и жесткие, но лёгкие по весу конструкции деталей при небольшом расходе материала.
В экономическом отношении холодная штамповка обладает следующими преимуществами:
1. экономным использованием материала и сравнительно небольшими отходами;
2. весьма высокой производительностью оборудования с применением механизации и автоматизации производственных процессов;
3. простой работы на прессах и возможностью обслуживания их рабочими невысокой квалификации;
4. массовым выпуском и низкой стоимостью изготовляемых изделий.
Задание.
Латунь Л63, производство мелкосерийное.

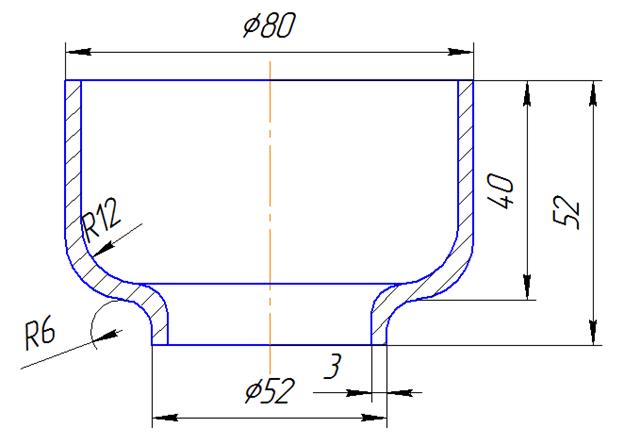

Разработать рациональный технологический процесс изготовления листовой штамповкой чашки.
Сконструировать для разработанного технологического процесса технологическую оснастку.
