Тема № 1: Планирование эксплуатации радиотехнических
средств.
Занятие № 1: Техническое обслуживание РТС.
Учебная и воспитательная цели:
1. Формировать стремление овладеть военной профессией.
2. Ознакомить с организацией и содержанием основных работ и мероприятий по техническому обслуживанию РЭС.
Учебные вопросы:
1. Аварии РЭС.
2. Техническое обслуживание РЭС. Основные организационные формы, содержание и методика проведения.
Время: 2 академических часа.
Место проведения: кабинет специальной подготовки.
Задание на самоподготовку:
1. Изучить организацию и содержание основных работ и мероприятий по техническому обслуживанию РЭС.
2. Щербенко Ю.В., Гончаренко Э.А., Румянцев А.А. Учебное пособие «Эксплуатация и ремонт корабельных РЭС», 2003 г, стр. 8-11.
3. Руководство по эксплуатации и ремонту РЭС ВМФ (Р-РЭС-85), М, Военное издательство, стр. раздел 2, стр. 28-43.
4. Ремонт радиоэлектронных средств. Общее руководство, книга 1, М, Военное издание,1989 г.
Материальное обеспечение: 1. ПК. 2. Материалы в программе Power Point.
3. Видео-проектор. 4. Продольный разрез базового проекта НК. 5. Учебный видеофильм по теме.
ЛЕКЦИЯ
В современной войне на победу может рассчитывать только страна с высокоразвитой техникой. Корабли ВМФ РФ оснащены новейшими боевыми средствами и техникой, среди которых важное значение имеют радиотехнические средства и системы.
Вопрос 2. Техническое обслуживание РЭС. Основные организационные
формы, содержание и методика проведения.
Эксплуатация - это стадия жизненного цикла РЭС, на которой реализуется, поддерживается и восстанавливается их боевая готовность.
Основные задачи эксплуатации:
- обеспечение установленной боевой готовности;
- применение по назначению с заданной эффективностью;
- восстановление боевой готовности.
Начало эксплуатации РЭС определяется моментом документально оформленной передачи их в эксплуатирующее подразделение и закрепление за должностными лицами, отвечающими за состояние боевой готовности РЭС.
Основная цель эксплуатации - обеспечение практической реализации заложенных в РЭС тактико-технических возможностей для достижения заданной их боевой и технической эффективностью.
Успешность выполнения задач БП кораблей ПУГ, КУГ, КЛУГ, НК в значительной мере зависит от фактического (эксплуатационного) состояния боевой готовности РЭС.
К фактическим состояниям РЭС относятся:
Исправность - исправное состояние характеризуется соответствием РЭС всем требованиям документации и нахождением всех параметров в пределах установленных значений (допусков). Нарушение исправности РЭС, их составных частей называется неисправностью (повреждением).
Работоспособность - работоспособное состояние, при котором параметры, характеризующие способность РЭС реализовывать своё назначение, находятся в установленных пределах и обеспечивают возможность ввода со всеми взаимодействующими средствами. Нарушение работоспособности РЭС или их составных частей называется отказом РЭС.
Боеготовность - состояние установленной боевой готовности, характеризую-щееся наличием необходимых специалистов на боевых постах, исправностью (работоспособностью) РЭС и возможностью своевременного их ввода в устой-чивое взаимодействие с оружием и техническими средствами корабля.
Достижение основной цели эксплуатации зависит от ряда необходимых и взаимосвязанных между собой свойств РЭС, составляющих их эксплуатационную надёжность.
Под эксплуатационной надёжностью понимают комплексное свойство РЭС выполнять заданные функции, сохраняя во времени значения, установленных документацией, всех параметров в заданных (процессах) пределах, соответствующих боевым и повседневным режимам и условиям использования, ремонтов, хранения и транспортирования.
Эксплуатационная надёжность может в себя включать:
- безопасность; - долговечность; - ремонтопригодность;
- сохраняемость.
Факторы, влияющие на надёжность РЭС:
- степень совершенства технических средств;
- степень практического владения л\с правилами и приёмами обращения с РЭС в боевых и повседневных условиях;
- оснащённость средствами борьбы за живучесть РЭС и отработанность технического обслуживания;
- оптимальность режимов применения РЭС по назначению и реализация различных видов обеспечения эксплуатации;
- своевременность и качество ремонтов РЭС;
- защищенность РЭС от боевых и повседневных воздействий;
- обеспеченность РЭС соответствующим оборудованием и документацией.
Система эксплуатации регламентирует:
- техническое обслуживание и освоение РЭС;
- эксплуатационные ремонты РЭС;
- виды обеспечения эксплуатации РЭС.
Техническое обслуживание РЭС включает в себя:
- метрологическое обеспечение;
- профилактические работы;
- восстановительные работы;
- обеспечение КИП, ЗИП, расходными материалами.
Эффективность технического обслуживания РЭС определяется :
- принятой организацией, объемом и содержанием проводимых мероприятий при всех видах технического обслуживания;
- качеством метрологического обеспечения образцов РЭС, эффективностью применяемых средств измерительного контроля при решении различных задач технического обслуживания;
- качеством проведения профилактических работ;
- своевременностью выявления неисправностей и отказов аппаратуры и их устранением за допустимое время;
- обеспеченностью КИП, ЗИП;
- полнотой и качественностью эксплуатационной документации;
- уровнем подготовки технической квалификацией л\с, обслуживающего РЭС.
Метрологическое обеспечение включает в себя систему мероприятий, проводимых в целях решения метрологических задач при различных формах технического обеспечения радиотехнических средств.
К задачам метрологического обеспечения относятся:
- измерение при периодическом контроле работоспособности при подготовке к применению и применению по назначению;
- контроль технических параметров аппаратуры при профилактических работах с аппаратурой в целях предупреждения её отказов;
- измерение и контроль параметров при специальных исследованиях.
Объем и периодичность мероприятий, осуществляемых при метрологи-ческом обеспечении РЭС, определяются исходя из требований по техническому обслуживанию и особенностей эксплуатации конкретных образцов РЭС. Техническими средствами метрологического обеспечения являются встроенные приборы измерения и измерительного контроля РЭС и переносные средства измерения (СИ).
Профилактические работы представляют собой комплекс мероприятий, проводимых в целях поддержания РЭС в исправном состоянии, предупреждения отказов (неисправностей) и повреждений РЭС.
Восстановительные работы проводятся для устранения нарушений исправности и работоспособности РЭС, и вызвавших их причин путём поиска отказавших элементов и узлов, их замены и регулировки в заданное время. Сокращение времени восстановления аппаратуры является важнейшей задачей обеспечения боеготовности и достигается наличием соответствующих средств измерений и контроля, необходимого количества ЗИП, уровнем подготовки обслуживающего л\состава, а также качеством эксплуатационной документации.
Основными организационными формами технического обеспечения РЭС являются:
- осмотры № 1 и № 2 (0-1,0-2);
- регламентные и восстановительные работы (РР и ВР).
Осмотр №1 производится ежедневно в целях проверки технического состояния РЭС путём внешнего осмотра. По решению командира БЧ-7 осмотр №1 может проводиться включением РЭС.
Осмотр №2 имеет своей целью проверить готовность РЭС к применению по назначению путём включения и контроля основных технических параметров. 0-2 проводится еженедельно.
В особых случаях с учётом условий эксплуатации и особенностей аппаратуры флагманским специалистом соединений кораблей может быть установлена другая периодичность проведения 0-1 и 0-2, которая должна быть утверждена начальником радиотехнического отдела (РТО) флота.
Контроль сопротивления изоляции силовых и сигнальных цепей, а также фидеров и высоковольтных цепей РЭС проводится еженедельно и совмещается с очередным О-2.
Кроме плановых сроков О-2 проводится в объеме необходимом для проверки работоспособности РЭС:
- при подготовке кораблей к бою и походу;
- при подготовке кораблей к заступлению на боевое дежурство;
- при проверке боевой готовности корабля или его РЭС по приказанию должностных лиц, осуществляющих проверку.
В случае проведения внеочередного О-2 не в полном объеме, то плановый осмотр О-2 выполняется в установленные сроки и в полном объеме.
При проведении О-1 и О-2 и применении РЭС по назначению вскрытие приборов и блоков РЭС для удаления пыли и их чистки ЗАПРЕЩАЕТСЯ.
День и время проведения О-2 определяются типовым распорядком дня соединения, месячным (недельным) планом боевой подготовки корабля. Сроки осмотра должны быть предварительно согласованы (в части обеспечения электропитанием, общекорабельной и специальной вентиляцией и т.п.) с командиром БЧ-5, а по проведению вопросов сопровождения РЭС с другими системами корабля - с командирами соответствующих боевых частей.
В случае срыва планового проведения О-2 командир БЧ-7 (НРТС) обязан доложить об этом ФРТС соединения и принять все меры, обеспечивающие проведение О-2.
Регламентные работы проводятся ежеквартально в целях предотвращения отказов РЭС и включают полную проверку работоспособности, настройку, регулировку, удаление пыли, влаги и следов коррозии с внутренних частей РЭС (по необходимости), а также выполнение сопутствующих ремонтных работ, проверку, пополнение и восстановление блочного ЗИП и тренировку электровакуумных и полупроводниковых приборов.
Периодичность проведения РР может быть уменьшена в случаях:
- если ожидается, что срок проведения РР наступит при нахождении корабля в море;
- если основные параметры РЭС выходят за установленные допуски за время менее одного квартала;
- объявления повышенной боевой готовности на кораблях, у которых срок проведения РР истечёт за время, равное автономности плавания корабля, отсчитываемое от момента повышения боевой готовности.
Вскрытие приборов и блоков РЭС в период между РР может производится для устранения отказа и во всех других необходимых случаях только с разрешения командира БЧ-7 (нач. РТС).
О каждом вскрытии приборов и укладок ЗИП делается запись в журнале эксплуатации РЭС с указанием целей вскрытия и должностного лица, давшего указание на вскрытие.
Предварительные сроки проведения РР на РЭС кораблей соединения определяется годовым планом (графиком) проведения регламентных работ, который составляется ФРТС и утверждается НШ соединения.
Основанием для составления годового плана проведения РР РЭС является годовой план проведения ППО и ППР (планово-предупредительные осмотры и ремонты) корабля и соединения кораблей.
Годовой план (трафик) проведения РР должен предусматривать также и ежемесячные работы в период ППО и ППР корабля, необходимые для поддержания РЭС в установленной боевой готовности, с учётом возможности участия ЛНРВ (лаборатория наладки и ремонта вооружения) и др. подразделений технического обслуживания (радиотехнические мастерские (РТМ), плавучие радиотехнические мастерские (ПМ), ремонтные представители военных заводов и др.), а также выполнения различных видов восстановительных работ.
Конкретные сроки проведения регламентных работ на РЭС каждого корабля (берегового поста) определяются месячным планом боевой подготовки корабля и должны быть предварительно согласованы с командиром БЧ-5. Для поведения осмотров и РР должно выделяться достаточное время, обеспечивающее возможность выполнения всех необходимых контрольно-профилактических работ.

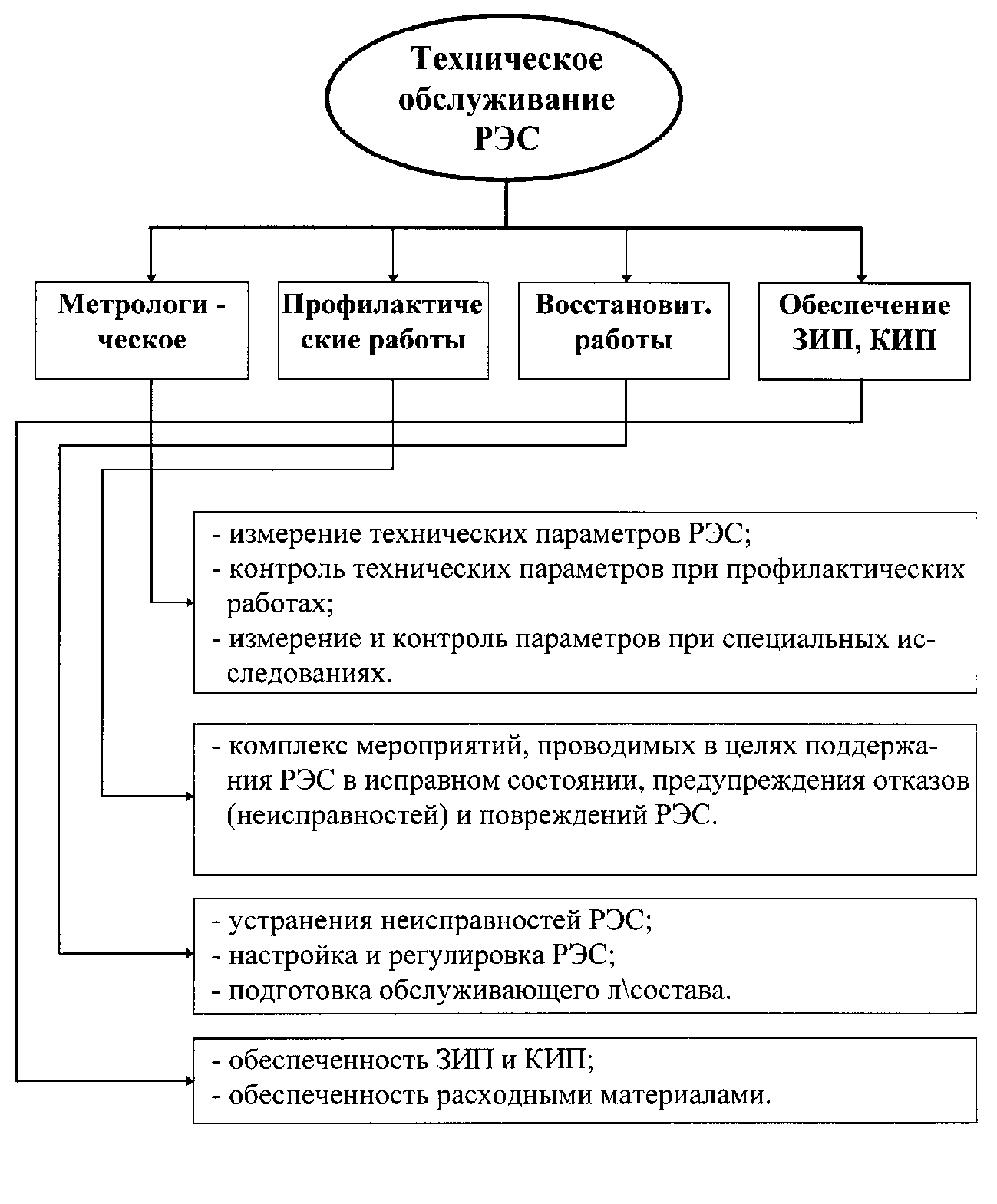

Рассмотрим схему технического обслуживания РЭС:
Рис. 1.2.1. Организация технического обслуживания РЭС
Продолжительность осмотров и регламентных работ:
1. ПЛ - 0-1: 1час; 0-2: 6 час ; РР 6 дн.
2. Авианесущие НК- 0-1: 1,5 час; 0-2: 6 час; РР 10 дн.
3. Противолодочные крейсера, ВПК - 0-1 1,5час; 0-2: 6 час ; РР 8 дн.
4. Ракет. крейсера, большие ракетные НК, ЭМ, сторож. корабли:
0-1 1,5 час ; 0-2 6 час ; РР 6 дн.
5. Тральщики, десантные корабли - 0-1 1час; 0-2 4 час; РР З дн.
6. РК, десантные корабли - 0-1 1(0,7 час); 0-2 4 час; РР З дн.
При обнаружении в процессе проведения осмотров и регламентных работ отказов командир корабля по докладу К-7(НРТС) устанавливает дополнительное время, достаточное для выявления причин и устранения отказа (повреждения).
При проведении 0-2, РР л\с РТС (БЧ-5), участвующий в их проведении, освобождается от несения дежурной и вахтенной служб и работ, не связанных с техническим обслуживанием РЭС.
Руководство проведением О-2 и РР на кораблях:
- РР в масштабе соединения кораблей организует флагманский специалист РТС, который обязан руководить их проведением и осуществлять контроль за полнотой и качеством проведения контрольно-профилактических мероприятий.
Общее руководство проведением осмотров и РР на РЭС корабля возлагается на командира БЧ-7 (НРТС).
- Непосредственно руководство техническим обслуживанием РЭС осуществляет :
- проведением О-1 : - командиры боевых постов;
- проведением О-2 : - ком. БЧ-7 (НРТС), ст. инж. БЧ-7,
ком. дивизиона БЧ -7;
- проведением РР : - ком. БЧ-7 под контролем ФРТС.
Осмотры и регламентные работы на РЭС кораблей проводятся л\с по своим заведованиям на соединениях, где имеются лаборатории настройки и регулировки вооружения или др. подразделения технического обслуживания, РР на РЭС кораблей проводятся л\с БЧ-7 (РТС) совместно со специалистами указанных подразделений, участие которых в проведении РР определяется планом работы этих подразделений.
Специалисты ЛНРВ и др. подразделений технического обслуживания привлекаются также для оказания помощи л\с БЧ-7 РТС кораблей при проверке технического состояния средств в период между РР, при поиске причин отказов и отказавших элементов, настройке и регулировке РЭС. Решение об их привлечении к выполнению внеплановых работ принимается ФРТС или начальника радиотехнического отдела флота в зависимости от подчинённости подразделений технического обслуживания РТС.
Для выполнения наиболее сложных настроечно-регулировочных ремонтных работ решением начальников радиотехнических управлений флотов могут привлекаться специалисты предприятий промышленности, находящихся на флотах.
Восстановление работоспособности РЭС в случае обнаружения отказа должно проводиться в кратчайшие сроки. В целях сокращения времени восстановления работоспособности РЭС отказавшие узлы и блоки должны заменяться резервными из комплекта одиночного ЗИП. Замена отказавших элементов, узлов и блоков резервными проводится только после выявления причин вызвавших отказ, а восстановление отказавших элементов, узлов и блоков - после восстановления работоспособности РЭС.
После восстановления работоспособности РЭС проводится их проверка. Технические параметры, подлежащие проверке при восстановлении работоспособности РЭС определяются начальником РТС.
О проведении осмотров и РР, об обнаруженных отказах, повреждениях и др. замечаниях по техническому состоянию РЭС принятых мерах по их устранению, а также о необходимости выполнения конкретных профилактических мероприятий при очередных осмотрах и РР делаются записи в журнале эксплуатации РЭС (прил. 6). При наличии средств документирования в системе автоматизированного контроля и измерения результаты документирования хранятся совместно с журналом эксплуатации РЭС.
Если при проведении осмотров и регулировочных работ выполнена только часть контрольно-профилактических мероприятий, предусмотренных эксплуатационной документацией, в журнале эксплуатации перечисляются проведённые мероприятия или указывается, какие пункты, предусмотренные эксплуатационной документацией не выполнены.
Результаты измерения технических параметров РЭС при проведении РР записываются в журнале эксплуатации в виде величин отклонения от приведённых в формулярах РЭС количественных значений параметров со знаками (+) и (-). Величина отклонения отсчитывается от номинального значения.
Радиоэлектронные средства, эксплуатирующиеся в климатических зонах с повышенной влажностью или отдельные её приборы, расположенные в помещениях с повышенной влажностью воздуха, должны периодически включаться для просушки. Необходимая продолжительность просушки РЭС определяется в каждом конкретном случае командиром БЧ-7(НРТС).
Для обеспечения работоспособности РЭС, длительное время не работавших и содержащих в своих схемах большое количество полупроводниковых приборов, в процессе эксплуатации необходимо периодически проводить их термоэлектрическую тренировку. Длительность и периодичность термоэлектрической тренировки отдельных РЭС определяется по эксплуатации и специальным указаниям радиотехнического управления ВМФ.
Термоэлектрическая тренировка электровакуумных полупроводниковых приборов или отдельных блоков из состава (в каждом случае инструкцией) одиночного ЗИП проводится выборочно при проведении РР путём их установки в РЭС учебных технических кабинетов, стендов.
В отдельных случаях некоторые элементы из состава одиночного ЗИП могут устанавливаться для тренировки в период проведения РР в РЭС кораблей.
Для обеспечения эффективности работы ГАС должны проводиться мероприятия по снижению уровня корабельных помех работе ГАС. Порядок контроля уровня корабельных помех и проведения мероприятий по его снижению определяется действующими руководящими и эксплуатационными документами.
