3 Производительность насоса при 50 качаниях в 1мин. 1,8-2л воздуха.
Вопрос 30
Войсковой прибор химической разведки (ВПХР) (рисунок 1) предназначен для определения в воздухе, на местности, на боевой технике зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты хлорциана, BZ, а также паров VX в воздухе.
 |
(В состав комплекта ВПХР входят: корпус с крышкой, ремень, насос, насадка к насосу, колпачок для насадки- 8 шт., противодымный фильтр ПДФ-1- 1О шт., грелка со штырем, патрон для грелки- 1О шт., фонарь, лопатка, индикаторные трубки ИТ-44 (ИТ-51)- 1Ошт., ИТ-45- 1О шт., ИТ-36- 1О шт., ИТ-46- 10шт., памятка по обращению с ВПХР, паспорт, техническое описание и инструкция по эксплуатации.)
Вместо индикаторных трубок могут использоваться соответствующие плоские индикаторные элементы: ПИЭ - ФОВ – 10 шт.; ПИЭ - фосген, дифосген – 10 шт.; ПИЭ - синильная кислота, хлорциан – 10 шт.; ПИЭ - иприт – 10 шт.

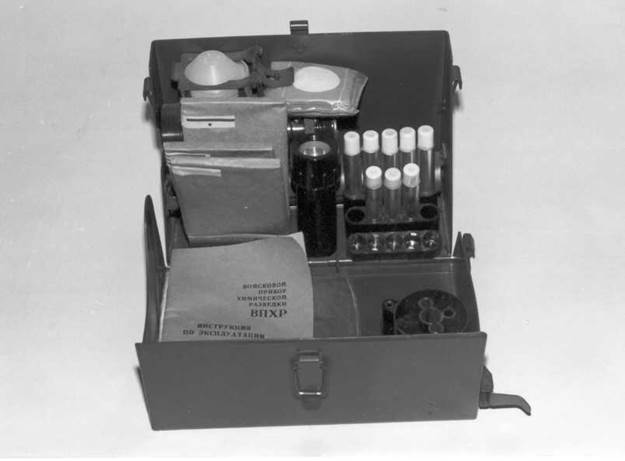

Рисунок 1 - Войсковой прибор химической разведки ВПХР:
Технические характеристики ВПХР
1 Чувствительность прибора определяется чувствительностью индикаторных трубок (плоских индикаторных элементов).
2 Время определения ОВ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше 5оС и около 6-7мин. при температуре ниже 5оС.
3 Производительность насоса при 50 качаниях в 1мин. 1,8-2л воздуха.
4 В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:
- при температуре окружающего воздуха минус 40оС: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85оС, по истечении семи минут падает до температуры не ниже 20оС;
- при температуре минус 20оС: в течение первых трех минут температура в грелке достигает 85оС, по истечении семи минут - не ниже 30оС; в течение 15-20 минут температура в грелке сохраняется до 15-20оС.
5 Масса прибора 2,3кг.
Общее устройство ВПХР
В корпусе ВПХР размещаются: насос в специальном гнезде рукояткой штока наружу; кассеты с ИТ (ПИЭ), закрепленные на штырях кассетодержателя; насадка к насосу; грелка и патроны к ней в специальной кассете; фонарь для работы в темное время суток; противодымные фильтры; защитные колпачки для насадки и лопатка для отбора проб. На торцовой части трубы с внутренней стороны корпуса помещена защелка для удержания насоса от выпадения. Внутри трубы имеется пружина, предназначенная для выталкивания насоса.
Ручной насос - поршневой, состоит из головки с ножом для подрезания трубок и углублениями для обламывания концов трубок, цилиндра, штока и ручки насоса с ампуловскрывателем. Между головкой и цилиндром устанавливается клапанное устройство.
Насадка представляет собой корпус с четырьмя прорезями. В корпус свободно помещен стеклянный цилиндр. Сверху к корпусу крепится воронка. По резьбе основания воронки свободно движется специальная гайка с укрепленной на ней откидным кольцом.
Корпус грелки пластмассовый с ввинчивающимся дном. Внутри корпуса установлен сердечник из четырех спаянных медных трубок. Вокруг сердечника расположен теплоизолирующий материал. Снаружи корпуса в двух выступах помещен штырь.
Подготовка ВПХР к работе и проверка его работоспособности производится в следующей последовательности:
- проверить наличие и состояние всех предметов, входящих в состав комплекта прибора, убедиться в правильности и надежности их крепления;
- снять с противодымных фильтров полиэтиленовый чехол;
- проверить работоспособность насоса, при необходимости электрофонаря;
- при температуре ниже 15оС запустить грелку.
