4 ¾ сифон (гидравлический затвор); 5 ¾ открытый выпуск К2.

Дата: 2025-05-01; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

При устройстве дождевой канализации выпуск дождевых вод осуществляют открыто в лотки около зданий. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию. Гидрозатвор размещают внутри здания, его располагают не ниже 20см от поверхности отмостки здания. Высота гидрозатвора принимается не менее 100 мм.

Водосточные воронки на кровле следует размещать с учетом рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

На плоских кровлях (жилых зданий) допускается устанавливать по одной воронке на каждую секцию. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой. Расстояние подвесного трубопровода до плоскости кровли у воронки должно быть не менее 12 диаметров сливного патрубка воронки.

На неэксплуатируемой кровле устанавливают колпаковые воронки типа Вр-7 с патрубком 80мм, на плоских кровлях применяют также воронки типа Вр-8 и Вр-10.

Диаметр стояков должен быть не менее диаметра патрубка воронок. Замоналичивание в блоки, панели не допускается. Трубы прокладывают в нежилых помещениях: лестничных клетках, шахтах и штрабах. Ревизии устанавливают на стояках в нижнем этаже, прочистки – через 10÷20 м.

Расчет сводится к проверке пропускной способности приемных воронок и трубопроводов, определению водосборной площади (горизонтальной поверхности кровли), расчетного расхода дождевых вод и интенсивности дождя [2, п. 2.11].

Для плоских кровель и для скатных кровель расчетный расход дождевых вод, л/с, с водосборной площади следует определять по формуле:

- для кровель с уклоном до 1,5% включительно

Q = Fq₂₀ / 10000 (15)

- для кровель с уклоном более 1,5%

Q = Fq₅ / 10000 (16)

где F – водосборная площадь, м²(площадь кровли здания + 40% с вертикальных стен);

q₂₀ и q₅ –интенсивность дождя, л/с с 1 га (для данной местности) продолжительностью 20 и 5 минут при периоде однократного повышения расчетной интенсивности, равной одному году, q₂0 – определяется по прил. З, (а), согласно [2, черт. 1];

q₅ – определяется по формуле:

q₅ = 4ⁿ*q₂₀, (17)

n – параметр, принимаемый также по [2, табл.4].

Подбор воронок производят по пропускной способности одной ворони и стояка соответствующего диаметра по табл.4.

Таблица 4 - Расчет пропускной способности водоприемных воронок

Максимальный (критический) расход, Q_кр , л/с, который пропускает водосточная система без повышения уровня воды над воронкой при напорном движении воды определяется

Q_кр = (H/S₀)^0,5 (18)

где Н – располагаемый напор, м, определяется по разности отметок кровли у ворони и от выпуска или оси самотечного трубопровода;

S₀ – полное сопротивление системы, м*с²/л², определяемое по формуле:

S = A₁l+A_мåx (19)

где A₁ – удельное сопротивление трению, принимается по табл. 5, прил. З, (б);

L – длина трубопровода, м;

A_м – удельное местное сопротивление, принимается по табл. 6, прил. З, (в);

åx - сумма коэффициентов местных сопротивлений, принимается по табл. 7, прил. З, (г).

ПРИЛОЖЕНИЕ А

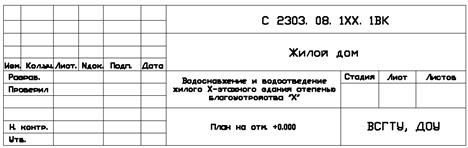

Примеры заполнения основных надписей и титульного листа

а) на листах графической части

б) на первых листах ПЗ

в) на последующих листах ПЗ

г) Пример оформления титульного листа курсовой работы

		ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования   Восточно-Сибирский государственный технологический университет Факультет__Строительный________________________ Кафедра ___«Теплогазоснабжение и вентиляция»_____   Допущен к защите руководитель проекта ___________________     КУРСОВАЯ РАБОТА (С 2303.08.1ХХ ПЗ)   на тему: «Водоснабжение и водоотведение жилого Х-этажного здания степенью благоустройства «Х»   Исполнитель: студент ускоренной формы обучения группы (Ф.И.О студента)     Улан-Удэ, 2010

ПРИЛОЖЕНИЕ Б

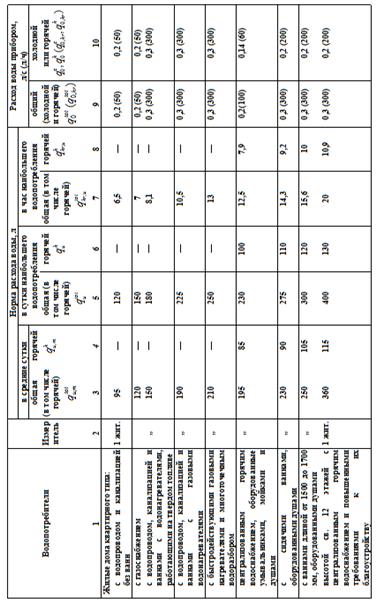

Нормы расхода воды потребителями

ПРИЛОЖЕНИЕ В

Значения коэффициентов a (a_hr) при Р (P_hr) £ 0,1 и любом числе N, а также при Р (P_hr) > 0,1 и числе N > 200

NP или NPhr	a или a hr	NP или NPhr	a или a hr	NP или NPhr	a или a hr	NP или NPhr	a или a hr
Менее 0,015	0,200	0,056	0,283	0,180	0,430	0,58	0,730
0,015	0,202	0,058	0,286	0,185	0,435	0,60	0,742
0,016	0,205	0,060	0,289	0 , 190	0,439	0,62	0,755
0,017	0,207	0,062	0,292	0,195	0,444	0,64	0,767
0,018	0,210	0,064	0,295	0,20	0,449	0,66	0,779
0,019	0,212	0,065	0,298	0,21	0,458	0,68	0,791
0,020	0,215	0,068	0,301	0,22	0,467	0,70	0,803
0,021	0,217	0,070	0,304	0,23	0,476	0,72	0,815
0,022	0,219	0,072	0,307	0,24	0,485	0,74	0,826
0,023	0,222	0,074	0,309	0,25	0,493	0,76	0,838
0,024	0,224	0 , 076	0,312	0,26	0,502	0,78	0,849
0,025	0,226	0,078	0,315	0,27	0,510	0,80	0,860
0,026	0,228	0,080	0,318	0,28	0,518	0,82	0,872
0,027	0,230	0,082	0,320	0,29	0,526	0,84	0,883
0,028	0,233	0,084	0,323	0,30	0,534	0,86	0,894
0,029	0,235	0,086	0,326	0,31	0,542	0,88	0,905
0,030	0,237	0,088	0,328	0,32	0,550	0,90	0,916
0,031	0,239	0,090	0,331	0,33	0,558	0,92	0,927
0,032	0,241	0,092	0,333	0,34	0,565	0 , 94	0,937
0,033	0,243	0,094	0,336	0,35	0,573	0,96	0,948
0,034	0,245	0,096	0,338	0,36	0,580	0,98	0,959
0,035	0,247	0,098	0,341	0,37	0,588	1,00	0,969
0,036	0,249	0,100	0,343	0,3 8	0,595	1,05	0,995
0,037	0,250	0,105	0,349	0,39	0,602	1,10	1,021
0,038	0,252	0,110	0,355	0,40	0,610	1,15	1,046
0,039	0,254	0,115	0,361	0,41	0,617	1,20	1,071
0,040	0,256	0,120	0,367	0,42	0,624	1,25	1,096
0,041	0,258	0,125	0,373	0,43	0,631	1,30	1,120
0,042	0,259	0,130	0,378	0,44	0,638	1,35	1,144
0,043	0,261	0 , 135	0,384	0,45	0,645	1,40	1,168
0,044	0,263	0,140	0,389	0,46	0,652	1,45	1,191
0,045	0,265	0,145	0,394	0,47	0,658	1,50	1,215
0,0 4 6	0,266	0,150	0,399	0,48	0,665	1,55	1,238
0,047	0,268	0,155	0,405	0,49	0,672	1,60	1,261
0,048	0,270	0,160	0,410	0,50	0,678	1,65	1,283
0,049	0,271	0,165	0,415	0,52	0,692	1,70	1,306
0,052	0,276	0,170	0,420	0,54	0,704	1,75	1,328
0,054	0,280	0,175	0,425	0,56	0,717	1,80	1,350

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ В

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ В

NP или NPhr	a или a hr	NP или NPhr	a или a hr	NP или NPhr	a или a hr	NP или NPhr	a или a hr
34,0	10,45	58	16,22	98	25,45	176	43,05
34,5	10,58	59	16,45	99	25,68	178	43,50
35,0	10,70	60	16,69	100	25,91	180	43,95
35,5	10,82	61	16,92	102	26,36	182	44,40
36,0	10,94	62	17,15	104	26,82	184	44,84
36,5	11,07	63	17,39	106	27,27	186	45,29
37,0	11,19	64	17,62	108	27,72	188	45,74
37,5	11,31	65	17,85	110	28,18	190	46,19
38,0	11,43	66	18,09	112	28,63	192	46,64
38,5	11,56	67	18,32	114	29,09	194	47,09
39,0	11,68	68	18,55	116	29,54	196	47,54
39,5	11,80	69	18,79	118	29,89	198	47,99
40,0	11,92	70	19,02	120	30,44	200	48,43
40,5	12,04	71	19,25	122	30,90	205	49,49
41,0	12,16	72	19,48	124	31,35	210	50,59
41,5	12,28	73	19,71	126	31,80	215	51,70
42,0	12,41	74	19,94	128	32,25	220	52,80
42,5	12,53	75	20,18	130	32,70	225	53,90
43,0	12,65	76	20,41	132	33,15	230	55,00
43,5	12,77	77	20,64	134	33,60	235	56,10
44,0	12,89	78	20,87	136	34,06	240	57,19
44,5	13,01	79	21,10	138	34,51	245	58,29
45,0	13,13	80	21,33	140	34,96	250	59,38
45,5	13,25	81	21,56	142	35,41	255	60,48
46 , 0	13,37	82	21,69	144	35,86	260	61,57
46,5	13,49	83	22,02	146	36,31	265	62,66
47,0	13,61	84	22,25	148	36,76	270	63,75
47,5	13,73	85	22,48	150	37,21	275	64,85
48,0	13,85	86	22,71	152	37,66	280	65,94
48,5	13,97	87	22,94	154	38,11	285	67,03
49,0	14,09	88	23,17	156	38,56	290	68,12
49,5	14,20	89	23,39	158	39,01	295	69,20
50	14,32	90	23,62	160	39,46	300	70,29
51	14,56	91	23,85	162	39,91	305	71,38
52	14,80	92	24,08	164	40,35	310	72,46
53	15,04	93	24,31	166	40,80	315	73,55
54	15,27	94	24,54	168	41,25	320	74,63
55	15,51	95	24,77	170	41,70	325	75,72
56	15,74	96	24,99	172	42,15	330	76,80
57	15,98	97	25,22	174	42,60	335	77,88

ПРИЛОЖЕНИЕ Г

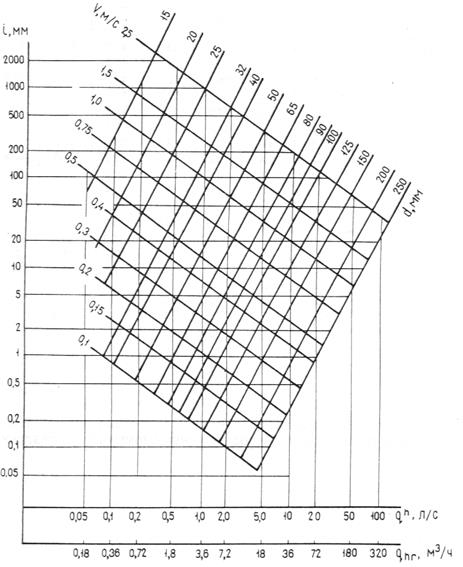

Номограмма для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего

водоснабжения

ПРИЛОЖЕНИЕ Д

Параметры счетчиков

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			порог	максимальный	гидравлическое
	минимальный	эксплуатационный	максимальный	чувствительности, м3/ч, не более	объем воды за сутки, м3	сопротивление счетчика S ,
15	0,03	1,2	3	0,015	45	14,5
20	0,05	2	5	0,025	70	5,18
25	0,07	2,8	7	0,035	100	2,64
32	0,1	4	10	0,05	140	1,3
40	0,16	6,4	16	0,08	230	0,5
50	0,3	12	30	0,15	450	0,143
65	1,5	17	70	0,6	610	810×10-5
80	2	36	110	0,7	1300	264×10-5
100	3	65	180	1,2	2350	76,6×10-5
150	4	140	350	1,6	5100	13×10-5

ПРИЛОЖЕНИЕ Е

Спецификация на материалы и оборудование системы В1

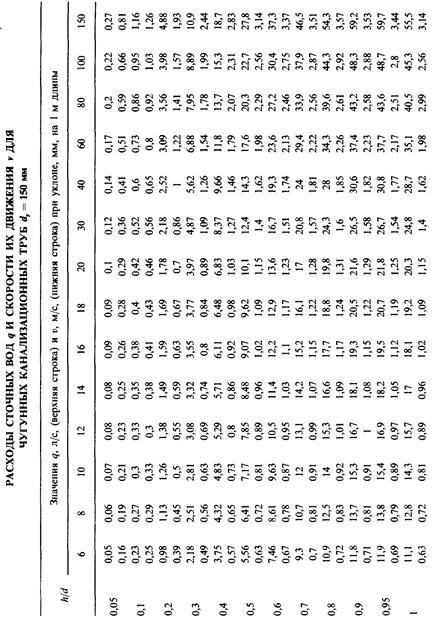

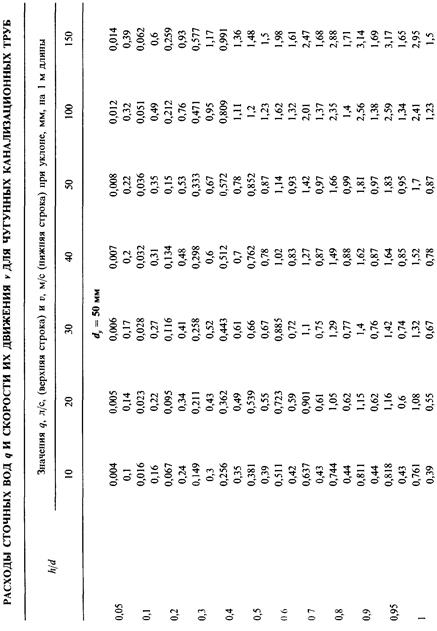

ПРИЛОЖЕНИЕ Ж

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Ж

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Ж

ПРИЛОЖЕНИЕ З

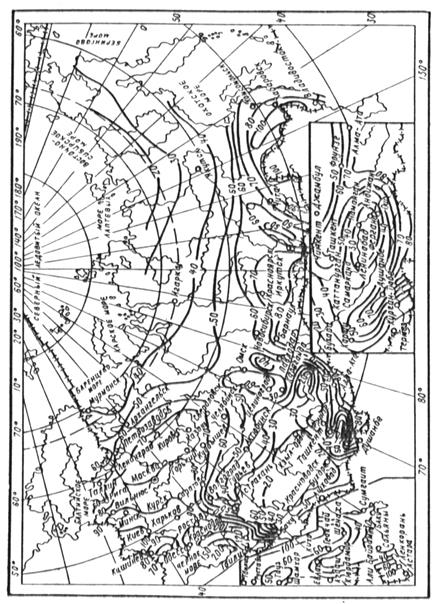

а) Значения величин интенсивности дождя q₂₀

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ З

б) Удельные сопротивления трению А

_{в) Удельные местные сопротивления трению А}м

г) Коэффициенты местных сопротивлений фасонных частей внутренних водостоков
