Таблица 3 - Гидравлический расчет внутриквартальной канализационной сети

Дата: 2025-05-01; Просмотры: 2
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Участок





Длина участка L, м



N





Р





N*P



Значение α





Расчетный расход сточных вод из водопровода qtotр , л/с





q0 s, л/с

Расчетный расход сточных вод qs , л/с





Диаметр участка D, мм



h/d

Скорость движения воды на участке U, м/с



I, м/мм









z



Абс. отметка лотка, м
в начале в конце
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16





Продольный профиль дворовой канализационной сети вычерчивается по оси трассы труб от места присоединения к городской сети канализации до наиболее удаленного от нее выпуска. Колодец дворовой сети этого выпуска определяет наименьшее заглубление сети. Независимо от направления движения сточных вод по трубопроводам дворовой канализации профиль вычерчивается так, чтобы движение воды по трубам осуществлялось слева направо.

Вычерчивание профиля начинают с построения профиля земли по трассе трубопровода.

По данным аксонометрической схемы по отметкам канализационного стояка и выпуска определяют отметку лотка трубы в колодце, с учетом разницы диаметров трубопроводов выпуска и дворовой сети при соединении трубопроводов по шелыгам. Отметки всех других колодцев до контрольного находят путем вычитания от отметки предыдущего колодца величины потерь высоты.

Величина потери высоты, определяется по формуле:

z = i*l , м (14)

где i – уклон канализационных трубопроводов, м/мм;

l – расстояние между колодцами, м.

Вычисленные отметки (до третьего знака) записывают в таблицу 3, столбцы 15, 16.

По полученным отметкам вычерчивают продольный профиль дворовой канализации (см. рис.10).

Продольный профиль сети дворовой канализации изображают в виде её развёртки по оси трубопровода, а под ним помещают таблицу данных для прокладки сети. Профиль изображают в разных масштабах по горизонтали и вертикали. На профиле над колодцами проставляют глубину заложения лотка трубы, которую вычисляют как разность отметок земли и лотка трубы. Кроме самой сети К1 на профиле показывают пересекаемые трубопроводы (см. рис. 10).

Профиль дворовой канализации выполняют по ГОСТ 21.604-82.

9. ПРОЕКТИРОВАНИЕ И РАСЧЕТ ВНУТРЕННИХ ВОДОСТОКОВ (К2)

Внутренние водостоки представляют собой систему, обеспечивающую отвод дождевых и талых вод с кровель зданий в

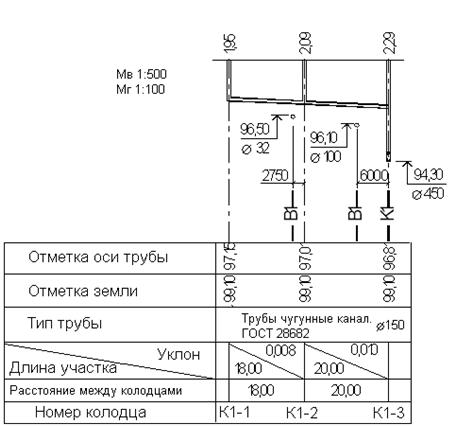

Рис. 10 - Продольный профиль городской канализации

наружные сети дождевой канализации (закрытый выпуск) или в лотки на отмостку у здания (открытый выпуск).

Система состоит из водоприемных воронок, стояков (вертикальных трубопроводов, расположенных внутри здания) подвесных или подпольных отводных трубопроводов, выпусков см. рис. 11.

Стояки и отводные трубопроводы оборудуют ревизиями, прочистками, смотровыми колодцами на подпольных сборных трубопроводов, гидрозатворами (сифонами).

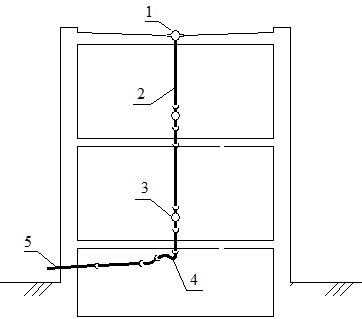

Рис. 11 – Система К2

1 ¾ водосточная воронка; 2 ¾ водосточный стояк; 3 ¾ ревизия;
