6. Составление спецификации на водопровод
Спецификация оборудования системы водопровода В1 - это таблица, содержащая перечень трубопроводов, оборудования, изделий и деталей В1 для всего здания. Размеры спецификации принимают стандартные по ГОСТ 21.101-97. Пример спецификации для внутреннего водопровода здания показан в прил. Е.
В первом столбце указывают марку или позицию трубы, оборудования. Во втором столбце «Обозначение» вписывают ссылку на ГОСТ, каталог, предприятие-изготовитель. В столбце «Наименование» пишут название изделия, оборудования или прибора, затем - его марку или характеристику. В столбце «Кол.» указывают количество поштучно или в метрах, причём количество в метрах (обычно для труб) дополнительно оговаривают в примечании (последний столбец). В столбце «Масса ед., кг» указывают массу одного изделия (если количество поштучно) или 1 погонного метра трубы (если их количество дано в метрах). Сведения по массе принимают по справочникам и каталогам изделий и оборудования. Массу погонного метра стальных водопроводных труб можно выписать из соответствующего ГОСТа.
7. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ПО КАНАЛИЗАЦИИ
На планах этажей и подвала наносят канализационные стояки и отводные трубопроводы, пронумеровывают стояки и указывают диаметр, уклон и длину на всех участках трубопроводов, рис. 7.

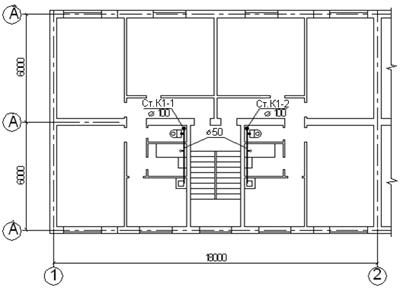

Рис. 7 - План этажа с нанесением системы К1

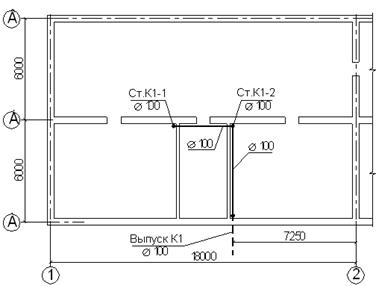

Рис. 8 - План подвала с К1
На плане подвала (рис. 8) показывают горизонтальные трубопроводы (выпуски), соединяющие ряд стояков с колодцем внутриквартальной канализации, показывают на этих участках необходимые прочистки, диаметры и уклоны.
На генплане участка наносят внутриквартальную канализационную сеть, дают ее привязку, пронумеровывают колодцы, указывают их диаметр, уклон, и длины на всех интервалах (см. рис. 3).
Вычерчивают на листе в масштабе 1:100 аксонометрическую схему по одному из канализационных выпусков и по всем присоединенным к нему стоякам и отводным трубопроводам от санитарных приборов. На каждом трубопроводе указывают диаметр, уклон, длину (рис. 9).
Вычерчивают продольный профиль внутриквартальной канализации. Указывают на профиле отметки земли лотков труб, расстояние между колодцами и их глубину (рис. 10).
В пояснительной записке дают описание системы, расчетные формулы, проводят проверку пропускной способности одного из наиболее загруженного выпуска и последнего интервала внутриквартальной сети.
