2. Раздел «Водоснабжение».
2.1. Обоснование выбора системы холодного водоснабжения и схемы водопроводной сети.
2.2. Описание устройства и трассировки сети холодного водопровода.
2.3. Гидравлический расчет водопроводной сети.
2.4. Определение требуемого напора в сети внутреннего водопотребления.
2.5. Подбор повысительных насосных установок.
2.6. Спецификация на материалы и оборудование для системы холодного водоснабжения.
3. Раздел «Канализация»
3.1. Описание устройства системы внутренней и дворовой канализации.
3.2. Трассировка и прокладка сети внутренней и дворовой канализации.
3.3. Расчет проектирование сети канализации.
3.4. Спецификация на материалы и оборудование системы канализации.
4. Раздел «Внутренние водостоки».
4.1.
Выбор системы внутренних водостоков.
4.2. Описание устройства водостока и трассировки трубопроводов.
4.3. Расчет и выбор составных элементов водостока.
4.4. Спецификация на материалы и оборудование внутренних водостоков.
Список используемых источников.
1.2. Исходные данные для проектирования
Каждому студенту выдаётся индивидуальное задание на выполнение курсовой работы. Оно содержит исходные данные для проектирования. К заданию прилагается вкладыш: план этажа секции жилого дома в масштабе 1:100. Задание и вкладыш сохраняются и возвращаются студентами по окончании проектирования при защите курсовой работы.
Приступая к проектированию, студент, прежде всего, должен внимательно ознакомиться с заданием и прочитать данные методические указания.
Жилой дом, рассматриваемый в работе, может быть задан многоэтажный из нескольких секций вытянутый в плане, то есть многоподъездный.
В соответствии с количество секций по заданию вычерчивается план типового этажа. Планировку остальных этажей здания следует принимать однотипной. План подвала или технического подполья следует спроектировать студенту, ориентируясь на план типового этажа.
Генплан участка дорабатывается студентом с учетом принципа свободной планировки. Размещение зданий должно предусматривать возможность устройства проезжей части, тротуаров, газонов и необходимых разрывов между зданиями. Центральный тепловой пункт (ЦТП) размером 6 х 6 м. размещают внутри микрорайона. Конфигурация зданий на генплане должна соответствовать конфигурации плана здания, выданного в задании. Поэтажные планы, план подвала или технического подполья, генплан участка должны быть согласованы с консультантом.
Величина гарантийного напора в наружной сети водопровода, указанная в задании, измеряется в метрах водяного столба, отсчитывается по вертикали от верха трубы этой сети и геометрически означает ту максимальную высоту, на которую может подняться вода без подкачки её насосами.
В таблице исходных данных (см. задание) содержится информация по генплану участка застройки: расположение наружных водопроводных и канализационных сетей по отношению к зданию, их диаметры, абсолютные отметки труб и пола 1-го этажа. Красная линия застройки — это граница между территориями застройки и улицы (проезжая часть с тротуарами и газонами).
Абсолютные высотные геодезические отметки отсчитывают от среднего уровня поверхности океана. В России они отсчитываются от уровня Балтийского моря. Абсолютные отметки применяют для наружных сетей. Относительные отметки здания отсчитываются обычно от поверхности пола 1-го этажа, который принимается за нуль. Относительный нуль здания обычно выше земли на расстоянии около метра. Относительные отметки выше нуля проставляют со знаком плюс, ниже нуля — со знаком минус. Относительные отметки применяют для внутренних сетей.
Глубина промерзания грунта отсчитывается от поверхности земли. Лотком называется нижняя часть сечения канализационной трубы.
1.3. Оформление работы
Чертежи водопровода и канализации выполняют в соответствии с требованиями стандартов СПДС, в первую очередь ГОСТ 21.604 – 82, ГОСТ 21.601 – 79*, ГОСТ 21.205 – 93.
Чертежи могут быть выполнены карандашом или тушью на листе ватмана или миллиметровки, а также распечаткой на принтере или графопостроителе в случае проектирования на компьютере. Чертежи в карандаше должны быть чёткими, с хорошей графикой. Допускается отдельные чертежи, таблицы и тексты распечатывать на принтере и аккуратно приклеивать на лист.
Вначале рекомендуется все чертежи поэтапно прорабатывать в черновую в виде эскизов на дополнительном листе миллиметровки и параллельно проводить расчёты. После накопления черновиков всех расчётных и графических материалов можно приступить к оформлению листа курсовой работы начисто.
Чертежи систем водопровода В1 и канализации К1 являются главными в данной работе, поэтому трубопроводы этих систем вычерчиваются толстыми основными линиями, причём видимые участки труб наносят сплошной, а невидимые (например, подземные или заделанные в стену) - штриховой толстой линией. Строительные конструкции, в отличие от архитектурных чертежей, на чертежах инженерных сетей показывают только тонкими линиями. Другими словами, на чертежах сетей визуально доминируют сети.
Условные обозначения по В1 и К1 см. в лекционном курсе.
Каждый лист графического и текстового материала, входящего в состав курсовой работы должен иметь основную надпись.
Основную надпись располагают в правом нижнем углу листа и выполняют сплошными основными и сплошными тонкими линиями.
Форма, содержание, расположение и размеры граф основных надписей согласно ГОСТ 21.101 – 97 должны соответствовать:
- на чертежах (прил. А, (а));
- на первых листах ПЗ (прил. А, (б));
- на последующих листах пояснительной записки – (прил. А, (в)).
Форма заполнения титульного листа к курсовой работе приведена в приложении А, (г).
Расчетно-пояснительная записка составляется в соответствии с требованиями ГОСТ 2.105 – 95.
2.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ПО
ВОДОСНАБЖЕНИЮ
На плане типового этажа нанести водопроводные стояки и подводки трубопроводов к санитарным приборам (рис. 1).
На плане подвала нанести разводку водопроводной сети от ввода до всех водопроводных стояков и поливочных кранов. Выбрать место для размещения водомерного узла. Пронумеровать стояки и указать (после расчета сети) диаметры, уклоны и длины трубопроводов на всех интервалах, а также марку (калибр) счетчика воды (рис.2).

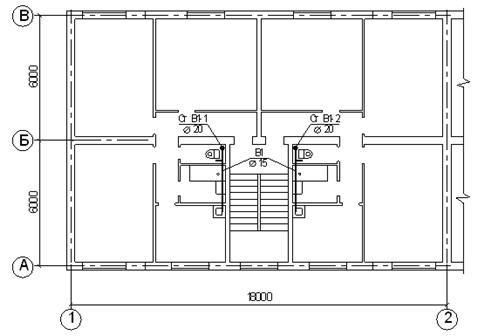

Рис. 1 - План этажа с нанесенными сетями В1
Ввод водопровода на плане подвала дают с привязкой к одной из разбивочных осей. Термин «ввод привязан» означает, что показано расстояние от координатной оси здания до оси трубы ввода в месте пересечения с наружной стеной здания (см. рис. 2).
Ввод лучше устроить под нежилым помещением, например, под лестничной клеткой, так как рядом с вводом может быть насосная установка из минимум двух насосов: рабочего и резервного. А располагать насосы под жилыми помещениями нельзя, согласно [1].
От насосной установки или, если насосы не требуются, непосредственно от водомерного узла устраивают разводящую сеть водопровода. Подробно о местах прокладки разводящей сети см. [1,
п. 9.8]. На рис. 2 разводящая сеть проложена в подвале и в данном случае это наилучшим образом соответствует требованиям [1].
Генплан с сетями водопровода вычерчивают в масштабе 1: 500 с соблюдением всех конфигураций стен здания по внешнему контуру. Пример показан на рис. 3.

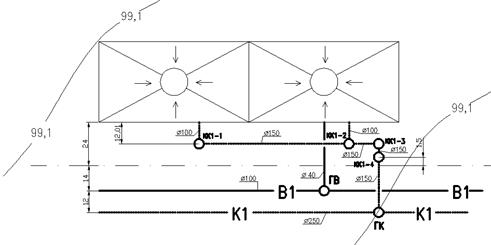

Рис. 3 – Генплан с сетями водопровода и канализации
Первоначально диаметр ввода неизвестен, хотя на генплане показан Æ 40 мм. Диаметр находят с помощью гидравлического расчёта, что рассмотрено далее. ГВ - это узел подключения ввода водопровода к наружной сети В1 диаметром Æ 100 мм. Здесь устраивают колодец с задвижкой и пожарным гидрантом.
При этом надо обращать внимание, чтобы выпуск канализации и ввод водопровода находились не ближе 1,5 метров в свету при параллельном их расположении. При пересечении трубопроводов В1 и К1 расстояние между их стенками по вертикали в свету должно быть не менее:
¾ 0,4 метра, если В1 находится выше, чем К1;
¾ 0,5 метра, если В1 находится ниже, чем К1.
После этого вычерчивается в масштабе 1:100 аксонометрическая схема водопроводной сети от колодца городской водопроводной сети до мест водоразбора (рис. 5). Пронумеровываются стояки. На схеме показать водоразборную и запорную арматуры, поливочные краны, водомерный узел и насосы. Указать отметки этажей, подвала, земли и водопроводной трубы в месте пересечения ввода со стенами подвала.
После разработки системы В1 необходимо произвести расчет водопроводной сети по расчетному направлению, обозначив концы расчетных участков цифрами и определить по формулам расход на всех расчетных участках, назначить диаметры трубопроводов на каждом расчетном участке, исходя их допустимых скоростей. И подсчитать потери напора на расчетном направлении.
Подобрать диаметр условного прохода счетчика воды и проверить его на пропуск максимального расхода воды.
