ГТУ с регенератором и промежуточным охлаждением при сжатии .
ВК – адиабатический процесс сжатияBK0 – изотермический процесс сжатияГТУ с регенератором и промежуточным подогревом при расширении.

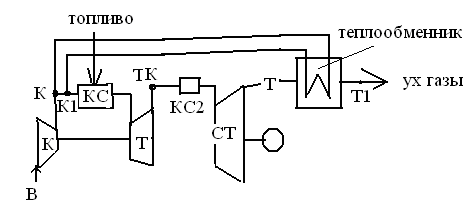

Принципиальная схема показана на рисунке:

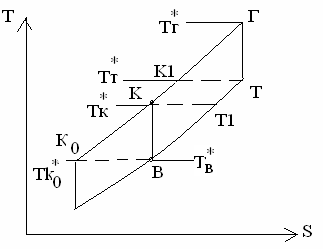

Цикл в T,S – координатах
В- параметры раб тела на входе в компрессор
К- параметры раб тела за компрессором
Далее воздух поступает в т/обм., в к-ом происходит его подогрев ух.газами из ГТУ. После чего поступает в КС-точка К1.
После КС раб тело срабатывается на турбине, затем ух газы подогреваются в КС2 и срабатываются на СТ ТК-турбина компрессора

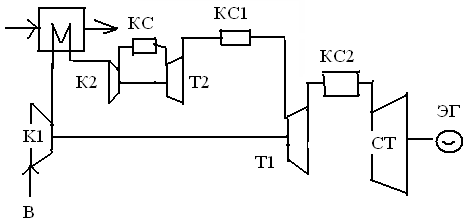

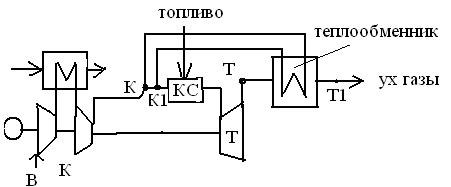

Принципиальная схема:
Цикл в Т, S – координатах:
- пунктиром показан цикл Карно. Путем промежуточного охл-я и подогрева Происходит карнотизация цикла, то есть приближение цикла ГТУ к циклу Карно.
К1, Т1-компрессор и турбина НД
К2, Т2-компрессор и турбина ВД
СТ- силовая турбина
Воздух подается в компрессор К1, из него в т/обм., где происходит охлаждение воздуха, затем в компрессор К2, к-ый расположен на одном валу с турбиной Т2. Из К2 в к.с., куда подается топливо, затем рабочее тело срабатывается на турбине Т2. Далее уходящие газы подогреваются в КС1 и срабатывают на турбине Т1. Уходящие газы из турбины Т1 поступают в КС2, затем в СТ, которая вращает ротор электрогенератора. Таким образом промежуточный перегрев осуществляется в КС1 и КС2, а промежуточное охл-е в т/обм.
БИЛЕТ 15
15. Общестационные системы газотурбинных электростанций
Топливное хозяйство.
ТХ газотурб электростанций обеспечивает подачу основного и резервного топлива к блочным системам топливоподачи. Его назначение сводится к хранению запасов жидкого и газотурбинного топлива, которое обячно является резервным, к организации ввода присадок в топливо для борьбы с коррозией и для интенсификации процесса горения. В топливном хоз-ве осуществляется очистка и промывка жидкого топлива, его подогрев. Система топливного хозяйства, обеспечивающая работу на природном газе состоит из газораспределительного пункта и в отдельных случаях включает дожимную компрессорную стнацию. В схему подачи жидкого топлива включают не менее 2 емкостей для его хранения с учетом возможности питания гту в течение суток из одной цистерны. В другой цистерне за это время происходит отстой и подготовка топлива при температуре 45-60. Забор топлива осуществляется плавающим насосом(во избежание попадания воды и примесей). Топливо обрабатывают специальнми присадками ингибиторами. Также используют двухступенчатую систему очистки (фильтры тонкой и грубой очистки)
Техническое водоснабжение. Система технического водоснабжения на газотурб электр обеспечивает подачу воды в воздухоохладители ГТУ, газоохладители электрогенераторов, а также охладители масляной системы и системы регулирования. Обячно система технического водоснабжения выполнена по оборотной схеме и включает в себя центробежные наосы с электроприводом, градирни для отвода теплоты в окружающую среду. Более высокая температура охлаждающей воды, поступ от ГТУ, позволяет использовать вентиляторные градирни или сухие градирни, в которых можно ограничит потребление добавочной воды из естественных источников. Потребление охл воды на совр ГТУ-ТЭС 5-6 (кг/c)/кВт установленной мощности, а потери теплоты с охл водой 0,2-0,25 кВт/кВт
Противопожарная система газотурб электр служит для обнаружения пожара и взрывоопасного состояния в помещениях ГТУ и для тушения пожаров. Датчики определяют концентрацию в воздухе газов, дыма и сопоставляют эти данные с допустимыми. Они реагируют и на максимальную температуру отдельных деталей ГТУ. Сигнал о возникновении пожара подается блоку электромагнитных клапанов, позволяющих подвести огнегасящее вещество к элементам ГТУ
30.Основные уравнения турбомашин.
Уравнение неразрывности
Закон сохранения массы – уравнение неразрывности: 1w1a F1=2w2a F2.
Закон сохранения массы в абсолютном движении
G=1с1a F1=2с2a F2. (2.15)
[для компрессора, т. е. для k=1,4 и R=287 Дж/(кг.К)].
Уравнение расхода для турбины записывается аналогично, но для kг=1,33 и Rг=289 Дж/(кг.К).
