11. Технология и организация возведения каменных зданий

Дата: 2025-05-01; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

11.1. Конструктивные решения и технологические циклы возведения каменных зданий

Возведение стен гражданских зданий из кирпича или штучного камня не может рассматриваться как процесс производства только одной каменной кладки.

Фронт работ каменщика может быть обеспечен только при своевременном устройстве междуэтажных перекрытий, подмостей и т.д. Поэтому при проектировании производства каменных работ необходимо разрабатывать и способы производства смежных работ, к которым относятся устройство междуэтажных перекрытий и лестниц, заполнение оконных и дверных проемов и устройство подмостей, доставка материалов и изделий из приобъектного склада на рабочее место. Все перечисленные работы входят в один неразрывный строительный комплекс, поэтому в проекте производства работ должно быть предусмотрено рациональное распределение их по времени и месту выполнения.

К дополнительным работам можно отнести и такие, которые целесообразно выполнять в сроки, смежные с указанными для производства каменных работ. Так, например, можно использовать имеющийся башенный кран для подъема на этажи ванн, половых досок, кухонных очагов и другого габаритного оборудования. Эти работы выполняют до укладки железобетонных плит сборного междуэтажного перекрытия, и их следует включать в график выполнения каменных работ.

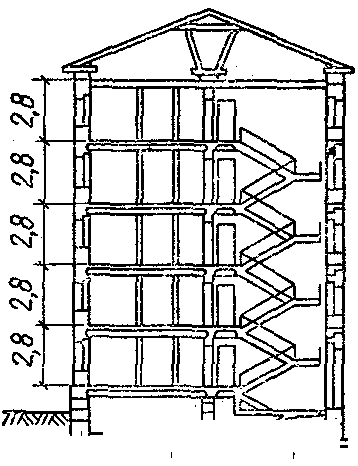

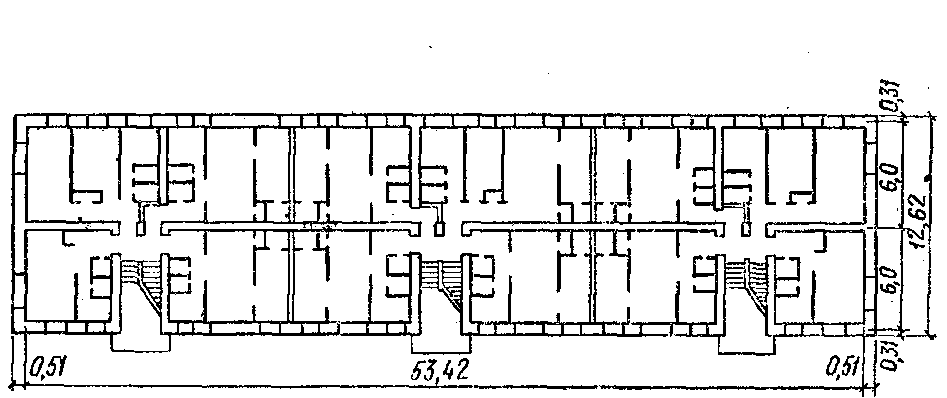

Рис. 11.1. План и разрез жилого дома

Основным методом производства работ, в том числе каменных и монтажных, является поточный, в основу которого положены следующие принципы:

- разделение комплекса работ по захватно-ярусной системе;

- расчленение комплекса работ на составляющие процессы и организация специализированных звеньев;

- последовательное выполнение процессов специализированными звеньями комплексных бригад постоянного состава в одинаковом темпе;

- увязка строительных процессов, выполняемых по захватно-ярусной системе, с общим объектным потоком по возведению здания или комплекса объектов по совмещенному поточному графику.

Кладка кирпичных стен выполняется ярусами высотой каждого не более 1,3 м,

Кирпичная кладка стен выполняется с многорядной и однорядной перевязкой. Кладка узких простенков и столбов производится по трехрядной системе перевязки.

Рабочая зона каменщика составляет 600-650 мм, а при работе укрупненными звеньями увеличивается до 800 мм.

Зона складирования материалов должна соответствовать ширине поддонов с кирпичом и ящиков с раствором. Обычно она составляет

60-100 см. Расстояние между поддонами с кирпичом и ящиком с раствором равно 30-40 см. Общая ширина рабочего пространства при возведении кирпичных стен составляет 200-250 см. Запас кирпича на рабочем месте принимается из расчета двухчасовой потребности. Растворные ящики на рабочем месте заполняются раствором за 10-15 мин до начала кладки, в процессе кладки запас материалов пополняется.

Схемы организации рабочих мест для кладки стен с трубчатых лесов и крупнопанельных подмостей приведены на рис. 11.1.

Выбор состава звена каменщиков производится в зависимости от конструкции и толщины выкладываемых стен, сложности, характера отделки фасада и общего объема работ.

Подача раствора на рабочие места каменщиков производится при помощи раздаточного бункера непосредственно в растворные ящики вместимостью 0,27 м³.

Кладка сложных каменных стен и стен с кирпичной облицовкой выполняется звеном каменщиков высшего разряда из двух, трех и пяти человек.

Кладка стен ведется делянками. Число делянок на захватке принимается по числу звеньев каменщиков с учетом численности звена и квалификации рабочих.

Для кладки стен применяются деревянные или металлические порядовки, установленные на границах захваток в местах пересечения и на углах стен.

Для соблюдения прямолинейности стен и толщины рядов в процессе кирпичной кладки применяется причалка. Вертикальность кладки углов простенков, столбов проверяется при помощи отвеса, горизонтальность рядов кладки - правилом и уровнем.

Организационно-технологическая увязка процессов возведения кирпичного здания представлена в технологической нормали (табл. 11.1).

Рис. 11.1. Организация рабочего места каменщика при кладке с перекрытия и подмостей:

а - для кладки простенков; б - для кладки глухих стен; в - для кладки с облицовкой; 1 - ящик с раствором; 2 - кирпич; 3 - облицовочный кирпич или камни

Таблица 11.1

Технологическая нормаль совмещенного производства каменных и монтажных работ на захватке

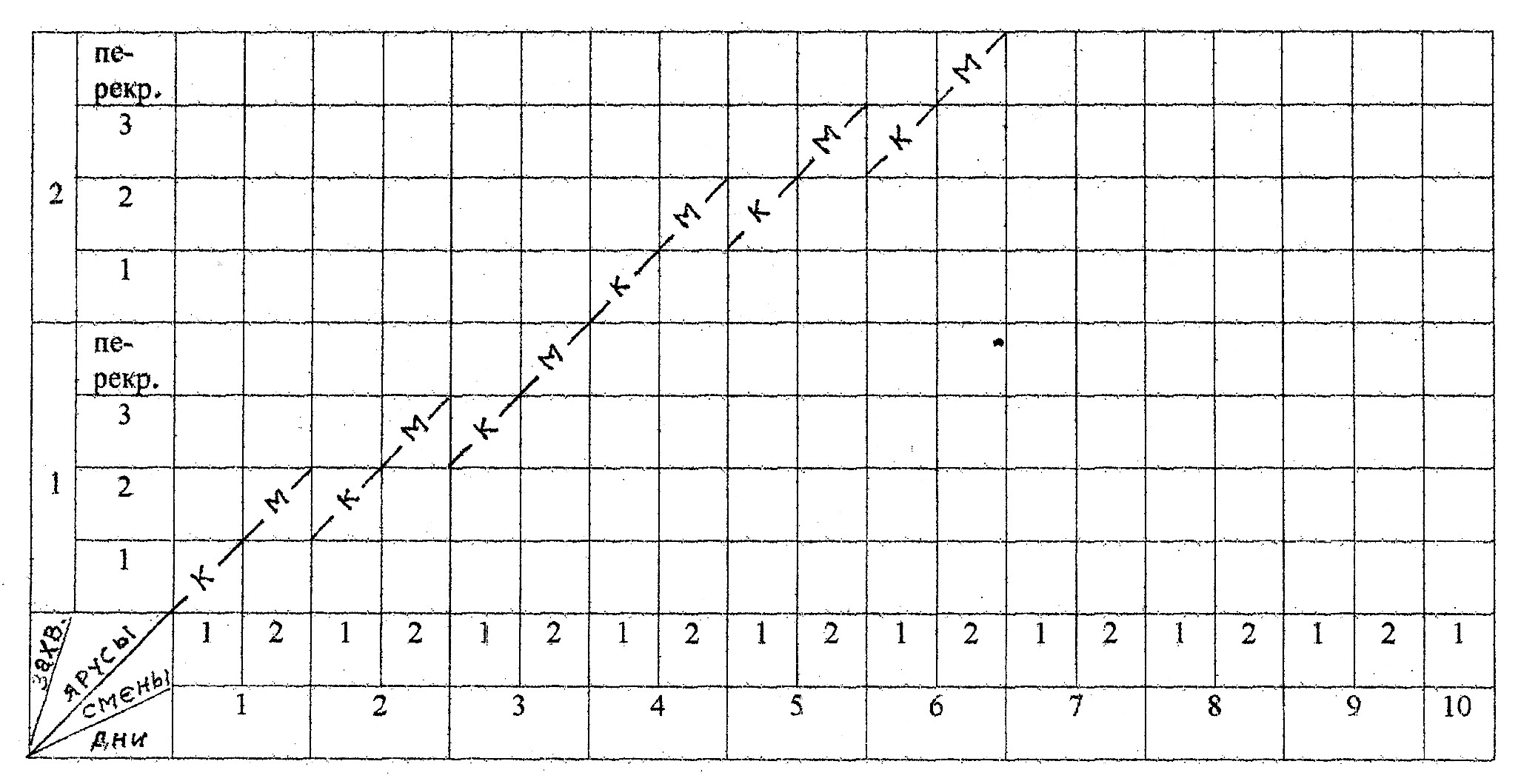

Рис. 11.3. Циклограмма поточного производства каменных и монтажных работ при вертикальной схеме возведения этажа

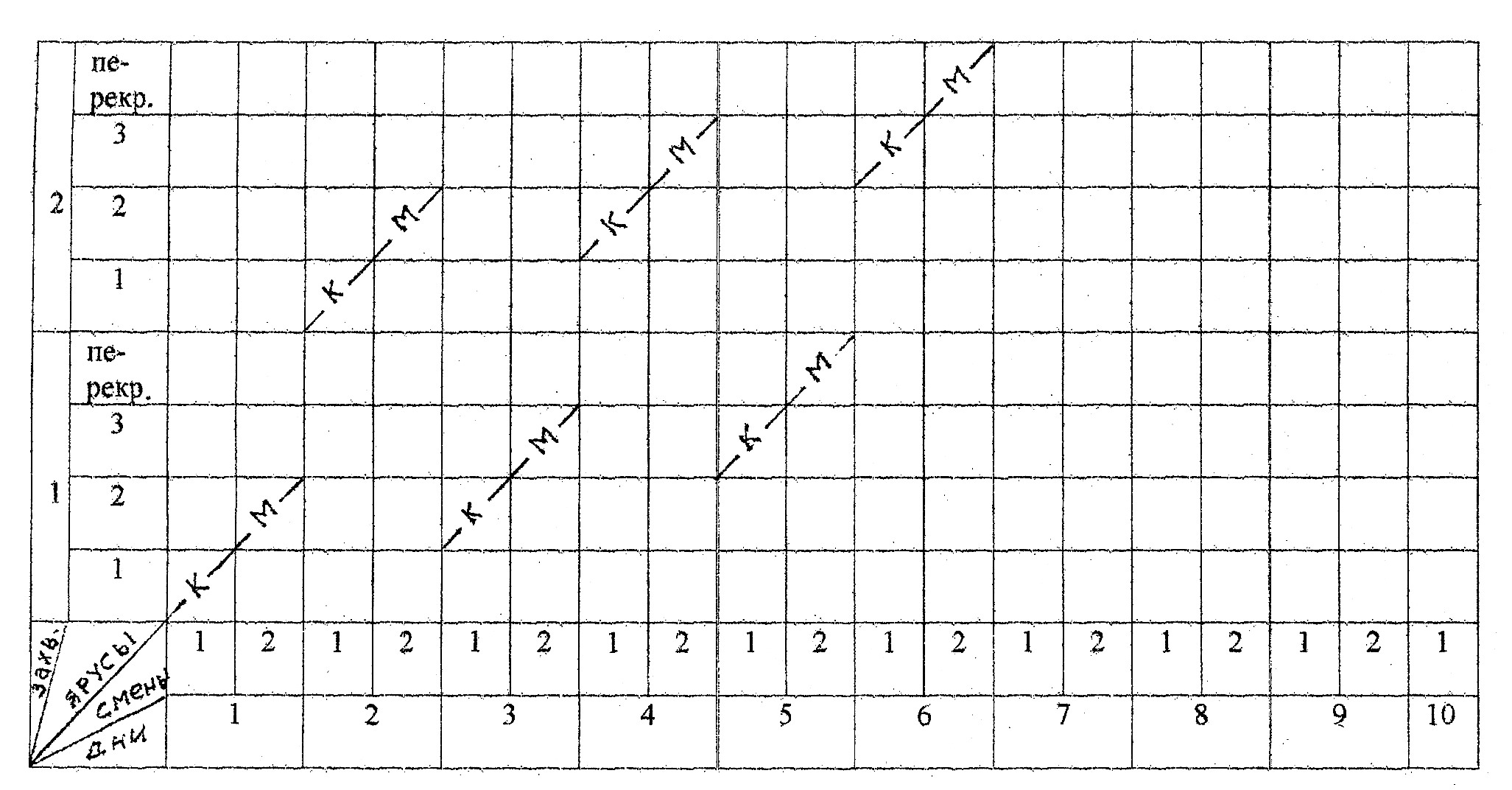

Рис. 11.2. Циклограмма поточного производства каменных и монтажных работ при вертикальной схеме возведения этажа

11.2 Производство работ при возведении каменных зданий

В процессе кладки стен работа в звене «двойка» распределяется следующим образом. При кладке наружной версты ведущий каменщик В натягивает и переставляет причалку, выполняет кладку верстовых рядов, проверяет выложенную кладку и частично укладывает забутку. Каменщик-подручный П помогает ведущему каменщику устанавливать причалку, подает на стену кирпич и раствор, а в свободное время помогает вести кладку забутки.

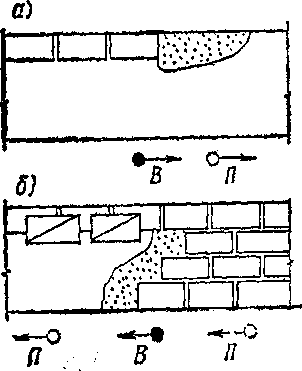

Рис.11.5. Схема организации работ звеном «двойка» при кладке стен толщиной в 2 кирпича:

а - наружной ложковой версты; б -внутренней ложковой версты и забутки

При кладке внутренней версты звено выполняет те же опера­ции, двигаясь в обратном направлении. Кладку простенков звено «двойка» ведет одновременно на всей делянке. В то время как каменщик-подручный на одном из простенков делает забутку и расстилает раствор, ведущий каменщик укладывает на другом простенке верстовые кирпичи. Затем каменщики меняются и продолжают кладку простенков в той же последовательности.

При кладке стен звеньями «тройка» (рис. 11.6) наиболее квалифицированный каменщик ведет кладку верстовых рядов, остальные операции выполняются каменщиками более низких разрядов. Один из них помогает ведущему каменщику устанавливать и переставлять причалку и подает на стену кирпич и раствор для верстовых рядов, второй укладывает забутку и помогает первому каменщику-подручному (при кладке тычковых рядов для стен толщиной в 2 кирпича) подавать материалы на стену. Кладка внутренней и наружной версты выполняется в одинаковом порядке, но всегда в противоположных направлениях.

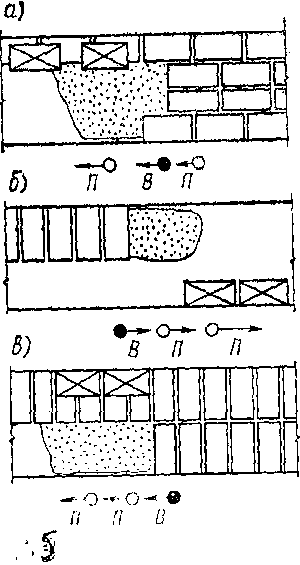

Рис.11.6. Схема организации работ звеном «тройка» при кладке стен толщиной в 2 кирпича:

а - внутренней ложковой версты; б - наружной тычковой версты; в - внутренней тычковой версты

Кладка стен звеном «пятерка» (рис. 11.7) осуществляется следующим образом. Звеньевой с одним каменщиком-подручным переставляет порядовки и причалки и выкладывает наружные верстовые ряды. При этом каменщик-подручный подает и расстилает раствор и раскладывает кирпич, а ведущий каменщик укладывает кирпич в верстовой ряд и проверяет правильность возводимой кладки. Второй каменщик среднего разряда с другим каменщиком-подручным, двигаясь вслед за первой парой, выполняет те же операции на внутренней версте, а каменщик-подручный, кроме того, укладывает кирпич в забутку. Замыкающий каменщик-подручный укладывает кирпич в забутку.

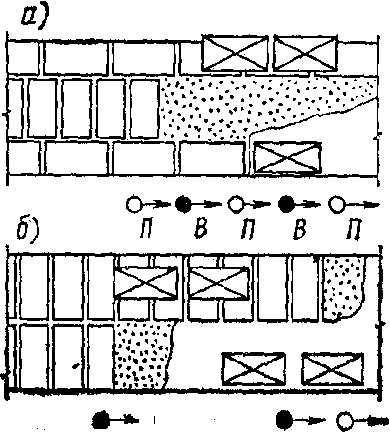

Рис.11.7. Схема организации работ звеном «пятерка» при кладке стен в 2 кирпича:

а - ложкового ряда; б - тычкового ряда

При кладке столбов и стен со сложным архитектурным оформлением звено «пятерка» делится на два - «двойку» и «тройку».

Кладка внутренних кирпичных стен с дымовыми и вентиляционными каналами производится звеном «двойка». При кладке каналов применяются инвентарные буйки, которые обеспечивают правильную форму канала и предохраняют их от засорений во время кладки. Кладка каналов ведется способом «вприсык с подрезкой раствора».

Кладку кирпичных стен-перегородок санитарных узловрекомендуется производить с помощью инвентарных металлических контурных шаблонов звеном «двойка». Ведущий каменщик устанавливает и снимает шаблон по ранее вынесенным отметкам, ведет кладку, укладывает в горизонтальные швы арматуру и по ходу работы производит проверку качества кладки. Каменщик-подручный подает и расстилает раствор, подает кирпич.
