Элементы сетевого графика. Сетевой график представляет собой сетевую модель с рассчитанными временными параметрами. В основе построения сети лежат понятия «работа» и «событие».

Дата: 2025-05-01; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Работа – это производственный процесс, требующий затрат времени и материальных ресурсов и приводящий к достижению определенных результатов (например, отрывка котлованов, монтаж колон). Работа изображается одной сплошной стрелкой (®), длина которой не связаны с продолжительностью работы (если график составлен не в масштабе времени).

Ожидание - пассивный процесс, требующий только затрат времени.

Зависимость - связь вводимая для отражения и фиксации технологической последовательности событий, не потребляет ни времени, ни ресурсов.

Событие - это факт начала или окончания одной или нескольких работ, необходимый и достаточный для начала последующих работ, совершается мгновенно, обозначается и нумеруется.

5.2. Правила построения сетевых графиков

Наименование работы изображается над стрелкой. Длительность работы в единицах времени проставляется под стрелкой. Событие в начале стрелки называется предшествующим, в конце стрелки – последующим. Работа кодируется (шифруется) номерами двух событий – предшествующего и последующего. Никакая работа не может быть начата пока не выполнены все предшествующие ей работы.

Событие, не имеющее предшествующих работ, называется начальным. Событие, не имеющее последующих работ, называется конечным. Направление стрелок в сетевом графике следует принимать слева на право.

При выполнении параллельных работ, т.е. если одно событие служит началом двух или более работ, заканчивающихся другим событием, вводится зависимость и дополнительное событие. В сетевом графике не допускается наличие двух работ с одним шифром (рис. 5.1).

При организации поточного выполнения работ по захваткам или при разбивке общего фронта работ на отдельные участки, т.е. если некоторые работы начинаются после частичного выполнения работы «А», то такую работу следует разбить на части А₁, А₂, А₃ (рис. 5.2).

Рис.5.1.Введение дополнительных событий и зависимостей

Работа «А»

Рис. 5.2. Разделение работ на части

Если после окончания двух работ «А» и «Б» можно начинать работу «С», а начало работы «Д» зависит только от окончания работы «Б», то вводится зависимость (рис. 5.3).

Рис. 5.3. Введение зависимости

Если после окончания работ «А» и «Б» начинается работа «С», а начало работы «Е» зависит от окончания работы «Б» и начало работы «Д» зависит от окончания работы «А», таким образом на сетевом графике обозначаются зависимости (рис. 5.4).

Группа работ на сетевом графике может изображаться как одна работа, если в этой группе имеется одно начальное и одно конечное событие (рис. 5.5).

Можно объединять работы, которые выполняются в одно и то же время, одной бригадой без нарушения технологий (рис. 5.6).

Рис. 5.4. Введение зависимостей

В сетевом графике не должно быть замкнутых контуров (циклов), т.е. необходимо, что бы работы не возвращались к тому событию, из которого вышли (рис. 5.7).

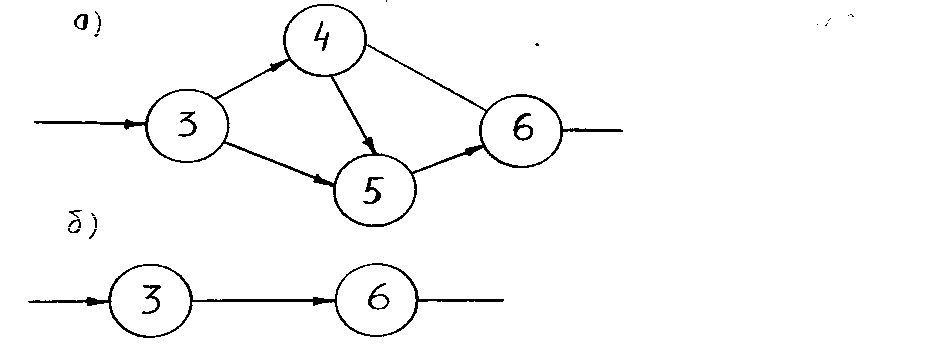

Рис. 5.5. Укрупнение сетевого графика

а – до укрупнения, б – после укрупнения

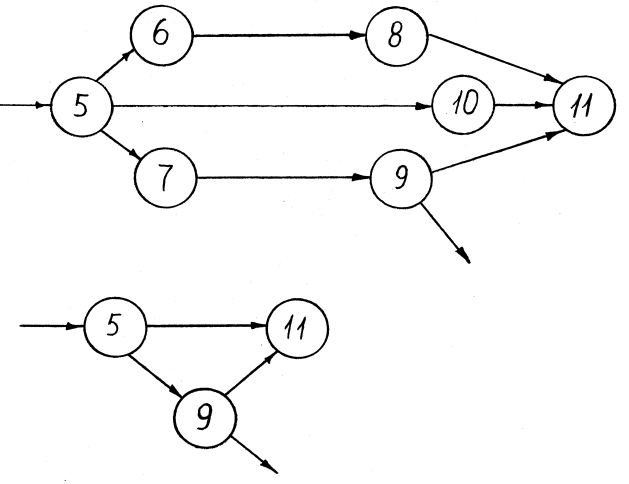

Рис. 5.6. Объединение работ

Рис. 5.7. Неправильное построение

5.3. Расчеты сетевых графиков

Непрерывная последовательность работ в сетевом графике называется «путем». Длина пути определяется суммой длительностей, составляющих его работ. Путь наибольшей длины между начальным и конечным событиями сети называются «критическим». Его продолжительность определяет срок строительства. Работы, лежащие на критическом пути называются критическими. Сокращение или увеличение продолжительности критических работ соответственно сокращает или увеличивает общую продолжительность работ по объекту. Расчет сетевого графика заключается в определении раннего и позднего начала и окончания работ критического пути и работ не лежащих на нем; резервов (запасов) времени и календарных дат (рис. 5.8).

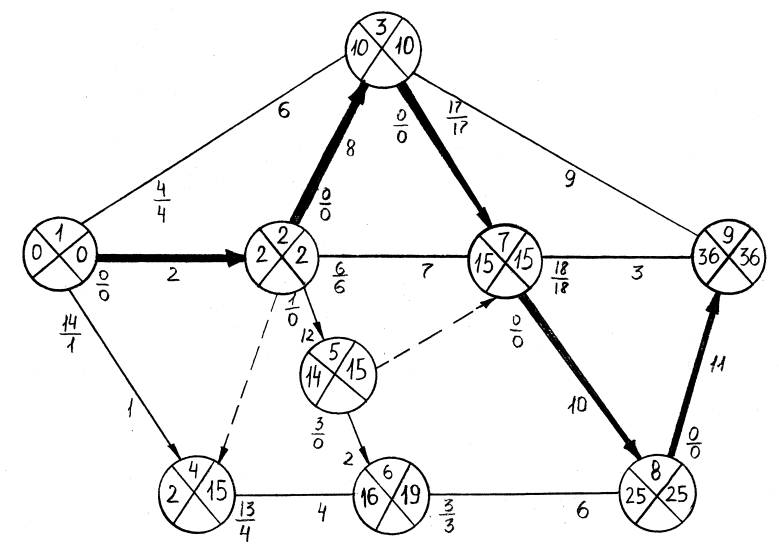

Рис. 5.8. Сетевой график

При расчетах сетевого графика применяются обозначения:

Т_кр – продолжительность критического пути;

Р.Н.- раннее начало;

t _{i - j} – продолжительность работ;

Р.О.- раннее окончание;

t ^РН _{i - j}– раннее начало работы i-j;

П.Н. – позднее начало;

t ^ПО _{i - j}– позднее окончание работы i-j;

П.О. – позднее окончание;

R_{n ( i - j )} – полный резерв времени; r_{i - j} – частный запас времени;

i – номер предшествующего события;

j – номер последующего события.
