ОСНОВЫ РАЗРАБОТКИ УПРАВЛЯЮЩИХ ПРОГРАММ ДЛЯ СТАНКОВ С ЧПУ
Рекомендовано Ученым советом Нижегородского государственного технического университета им. Р.Е. Алексеева в качестве учебного пособия
для студентов, обучающихся по направлению 15.03.05 «Конструкторско-технологическое обеспечение машиностроительных производств» всех форм обучения
Нижний Новгород 2021
УДК
ББК
Авторы:
М.С. Аносов
Рецензент
кандидат технических наук, начальник управления информационных технологий ПАО ПКО «Теплообменник»
А.В.Стручков
Основы разработки управляющих программ для станков с ЧПУ: учеб. пособие / М.С. Аносов [и др.]; Нижегород. гос. техн. ун-т им. Р.Е.Алексеева. - Нижний Новгород, 2021. – 135 с.
ISBN
Изложены теоретические сведения по разработке управляющих программ для станков с ЧПУ, рассмотрено программное обеспечение необходимое для программирования. Приведены примеры разработки отдельных переходов (операций) в системе NX, выделены особенности при разработке управляющих программ для станков токарной и фрезерной группы. Рассмотрен пример написания управляющей программы в системе NX 12.0, приведены рекомендации по оформлению отчета по практическим работам по разработке программ для станков с ЧПУ.
Учебное пособие предназначено для студентов ВУЗов, обучающихся по специальности «Конструкторско-технологическое обеспечение машиностроительных производств».
Рис. 16. Табл. 7. Библиогр.: 9 назв.
УДК
ББК
| ISBN | © Нижегородский государственный технический университет им. Р.Е Алексеева, 2021 |
ОГЛАВЛЕНИЕ
ГЛАВА 1. ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ ПО ПРОГРАММИРОВАНИЮ
Станок с ЧПУ можно представить как систему, состоящую из 3-х блоков: управляющей программы (УП) (устройство для ее считывания); устройства ЧПУ (УЧПУ) и самого станка. В данном учебном пособии будет рассматриваться только управляющая программа и принципы ее создания.
1.1 Методы написания управляющих программ для станков с ЧПУ
Существуют три метода программирования обработки для станков с ЧПУ:
· ручное программирование;
· программирование на пульте УЧПУ;
· программирование при помощи CAD/САМ-системы.

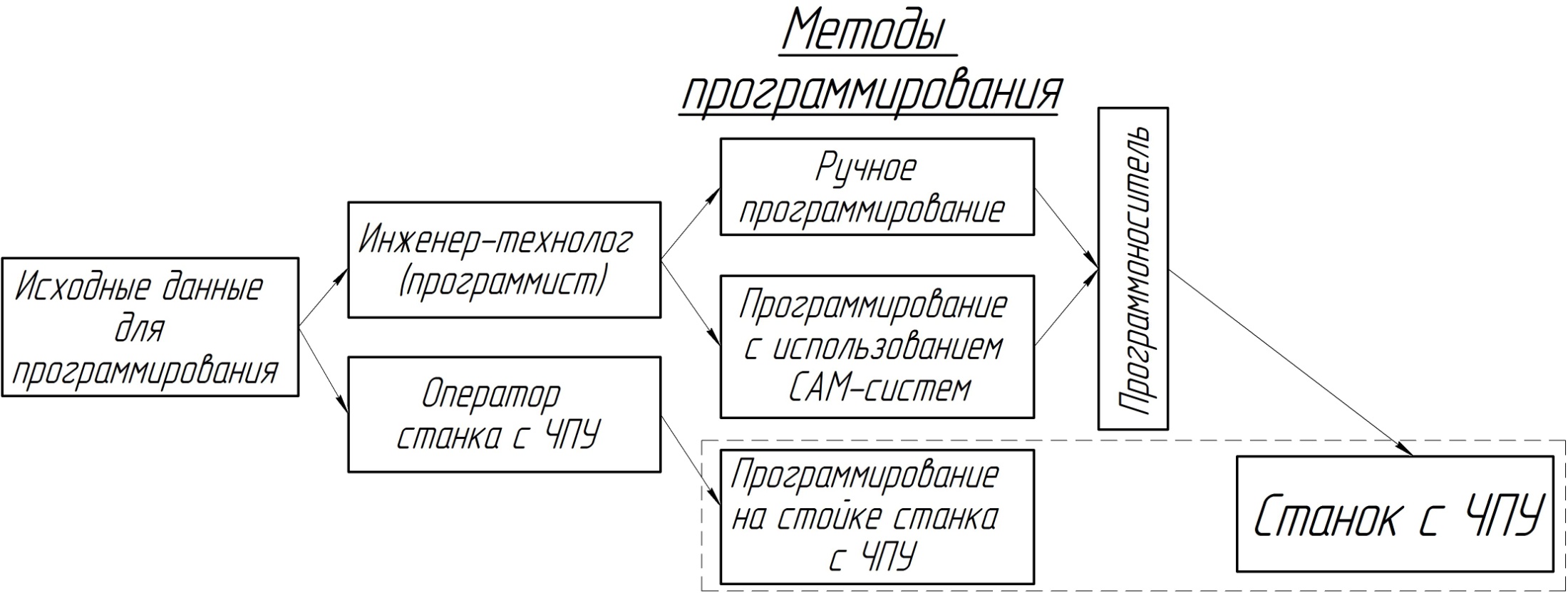

Исходные данные для программирования станков с ЧПУ, как правило, одни и те же и не зависят от метода программирования (см. рис. 1.1).
