Основные положения по сочетанию минно-взрывных и невзрывных заграждений. Инженерные мины.
От усиления минно-взрывными средствами выигрывают не только невзрывные заграждения. Справедливо и обратное положение: невзрывные заграждения существенно повышают заградительные и поражающие свойства минно-взрывных заграждений.
Все эти рассуждения справедливы не только в отношении к противопехотным, но и к противотанковым и к смешанным заграждениям. Поэтому в дальнейшем мы рассмотрим примерную схему полей заграждений.
Поля заграждений могут быть противопехотными, противотанковыми и смешанными.

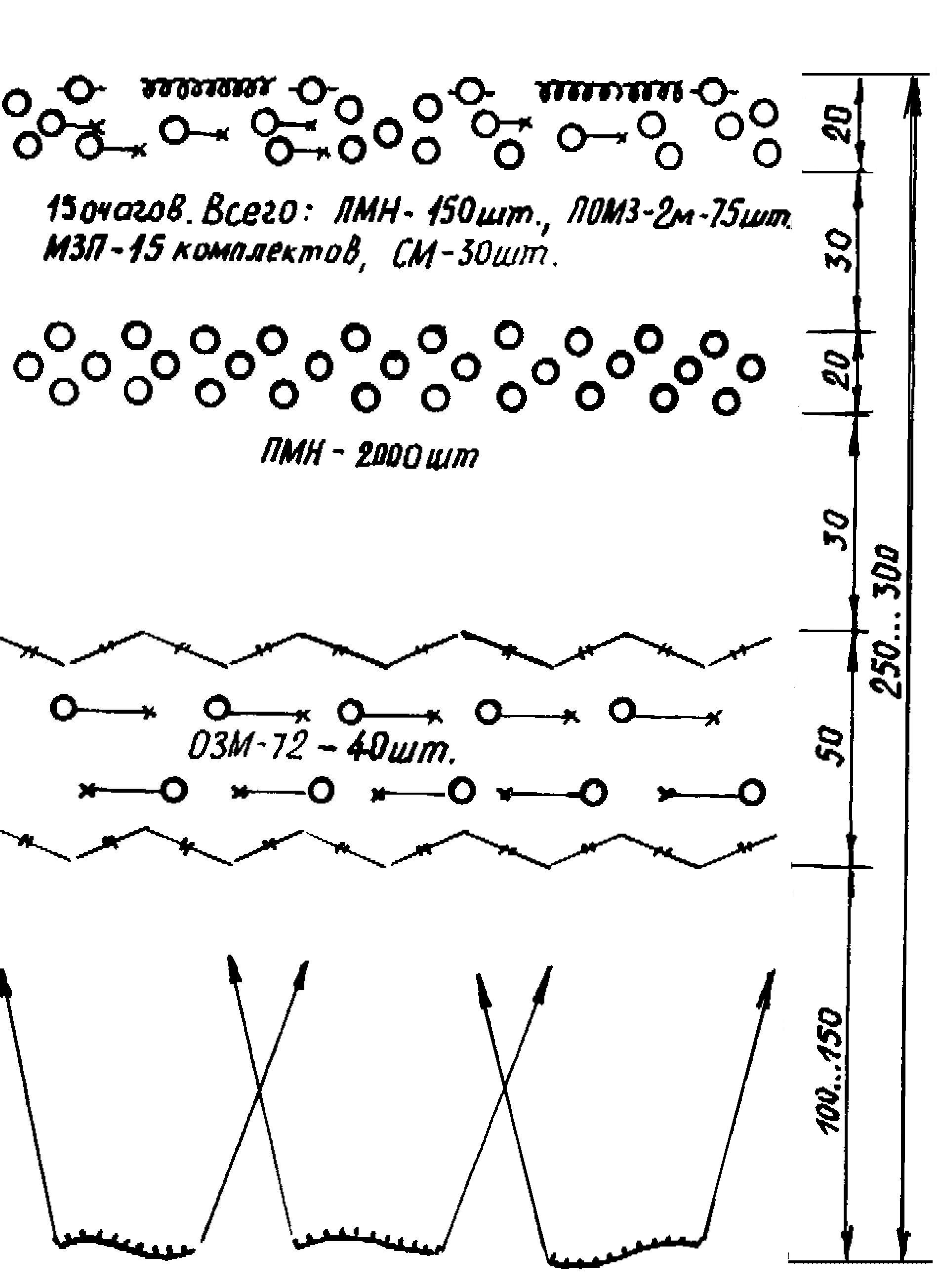

Вам показан вариант организации устройства противопехотного поля заграждений.
| 1 000 м |
Противопехотное поле заграждений
Как следует из схемы, противопехотное поле заграждений состоит из нескольких разнесенных по глубине простых противопехотных минных полей, между которыми устраиваются проволочные и другие невзрывные заграждения, усиленные группами противопехотных мин. Необходимая вероятность поражения целей на поле заграждений достигается за счет применения осколочных мин в простых минных полях и группах мин, а также за счет повышения эффективности огня стрелкового оружия и из-за увеличения времени, необходимого для преодоления заграждения в пределах поля, глубина которого может достигать 230…300 м.
Устойчивость поля заграждении против повторных атак достигается за счет разнесения в глубину осколочных мин и применения фугасных мин в простых минных полях и группах мин, а также за счет применения управляемых мин для поражения групповых целей в сочетании с проволочными заграждениями. Устройство проволочных заграждений в пределах или за секторами поражения мин направленного действия увеличивает боевую эффективность этих мин, так как позволяет поражать взрывом не одиночные цели, а группы пехоты, остановленной или преодолевающей проволочные заграждения.
На тех направлениях, где противник для проделывания проходов в противопехотных заграждениях может применить танки, вместо противопехотных полей заграждений должны применяться смешанные поля заграждений. Они отличается от рассмотренных тем, что включают наряду с противопехотными и противотанковые элементы в виде простых противотанковых минных полей, противотанковых препятствий и смешанных заграждений.
Некоторые виды противотанковых мин:
Противотанковые мины применяются для поражения танков, БМП, БТР, самоходных орудий и других бронированных боевых и транспортных машин. По характеру наносимого поражения они могут быть:
· противогусеничными,
· противоднищевыми,
· противобортовыми,
· противокрышевыми
· комбинированного действия и поражать цели непосредственным действием продуктов взрыва, ударной волны или кумулятивным потоком.
Противогусеничные мины срабатывают при непосредственном наезде на них гусеницы танка или колеса автомашины. Масса таких мин, предназначенных для установки в грунт или на его поверхность, составляет 9...13 кг, заряд ВВ - 5, 5...10 кг. Масса плотивогусеничных кумулятивных мин может составлять 1, 6... 7 кг, заряда ВВ - 1, 1...5 кг.

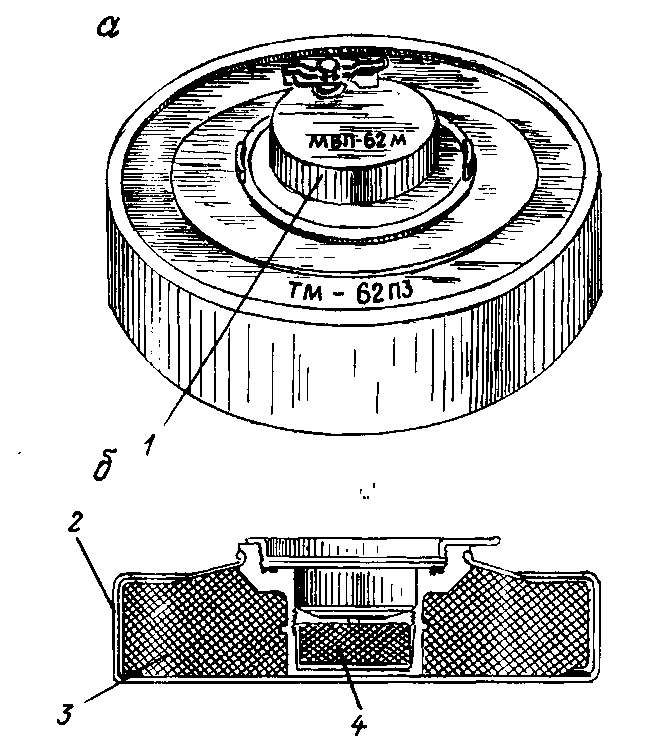

Противотанковая мина ТМ-62ПЗ с взрывателем МВП-62:
а - общий вид; б - разрез мины;
1-взрыватель; 2-корпус; 3-заряд ВВ; 4-дополнительный детонатор
Противоднищевые мины взрываются под днищем или под всей проекцией танка и в зависимости от места взрыва поражают днище или гусеницу танка. Взрыватели мин срабатывают в результате наезда на штыревой датчик цели, контакта с сенсорным датчиком цели или срабатывания неконтактного датчика цели.
| а |
| б |
| 8 |
| 7 |
| 6 |
| 1 |
| 2 |
| 3 |
| 4 |
| 5 |

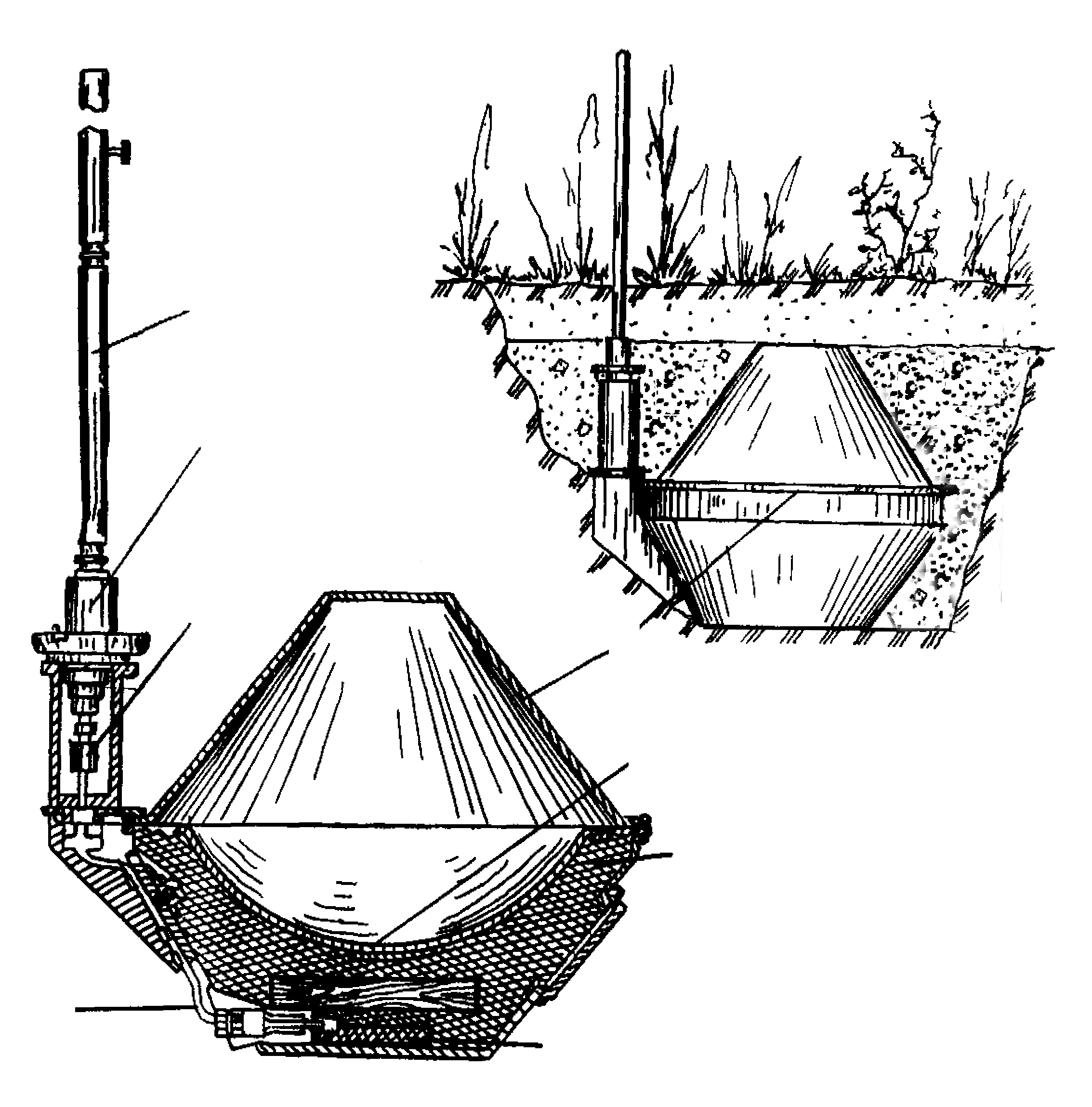

Противоднищевая мина ТМК-2:
1 - конус; 2 - облицовка кумулятивной выемки; 3 -заряд ВВ; 4 - дополнительный детонатор; 5 -передатчик детонации; 6 -запал МД-7м; 7 -взрыватель МВК-2; 8 - удлинитель
Масса таких мин 2,7 … 10 кг, заряда ВВ - 1,3 ... 6 кг, заряд может быть фугасным и кумулятивным. Могут быть и чисто противоднищевые мины, поражающие только днище танка, но не поражающие его гусеницы. Такие мины имеют меньшую массу и меньшие габариты и, как правило, кумулятивные заряды и неконтактные датчики цели.
Противотанковые противобортовые мины существуют двух типов. В первом из них используют кумулятивные гранаты, автоматически выстреливаемые из трубчатой направляющей по движущейся цели в результате ее воздействия на датчик цели.
| 1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
| 8 |
| 9 |
| 9 |

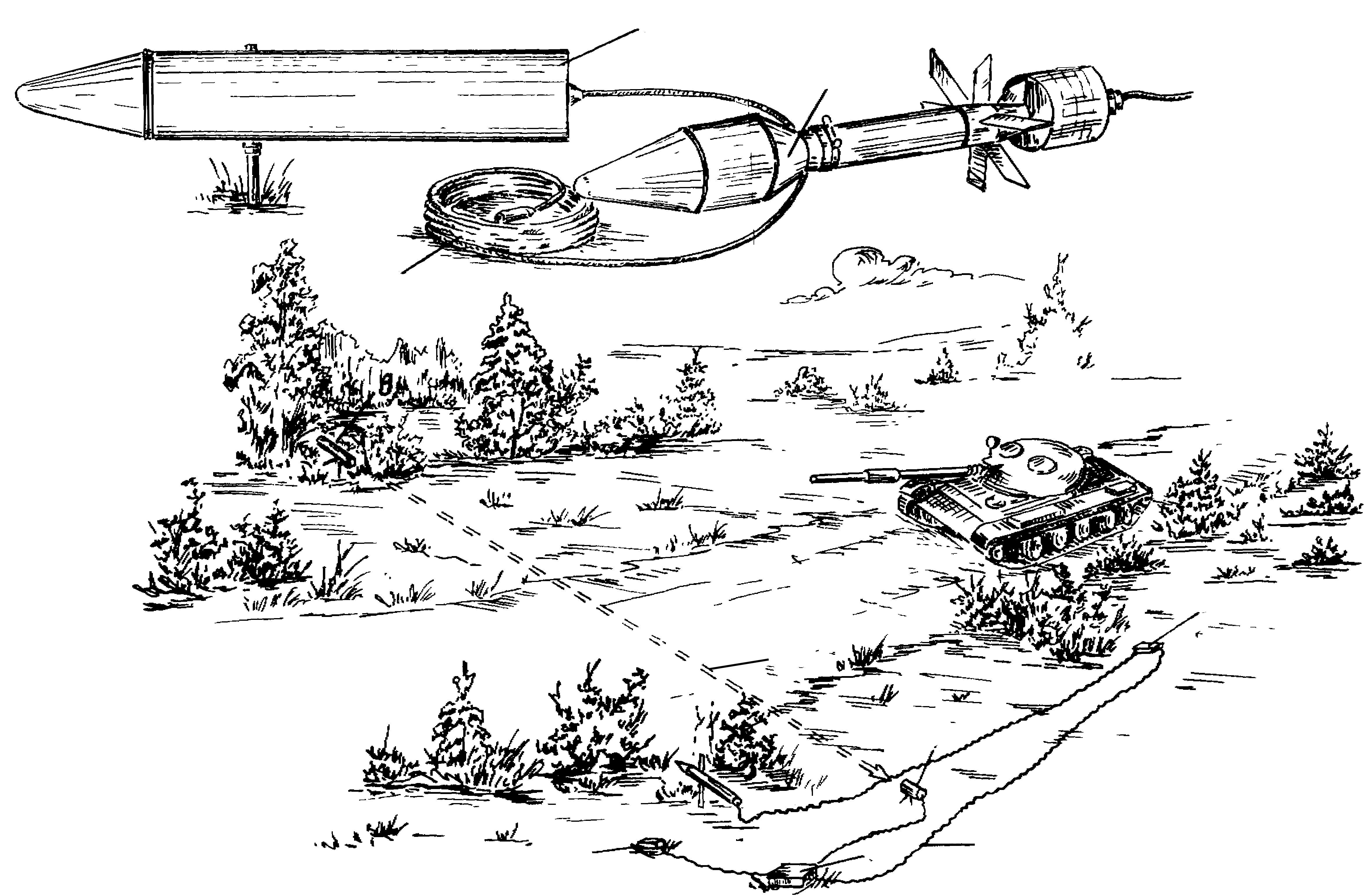

Противотанковая мина М-66:
1 - пусковая установка с противотанковой гранатой; 2 - противотанковая граната; 3 - выключатель; 4 - инфракрасный (ИК) приемник; 5 - ИК луч; 6 - ИК источник; 7 -блок управления; 8 -геофон (вибрационный датчик); 9 –кабель
Во втором типе используется мощный кумулятивный заряд, формирующий при взрыве ударное ядро, которое поражает борт танка при его воздействии на датчик цели мины.
| 1 |
| 3 |
| 4 |
| 2 |
| 5 |
| 6 |
| 7 |

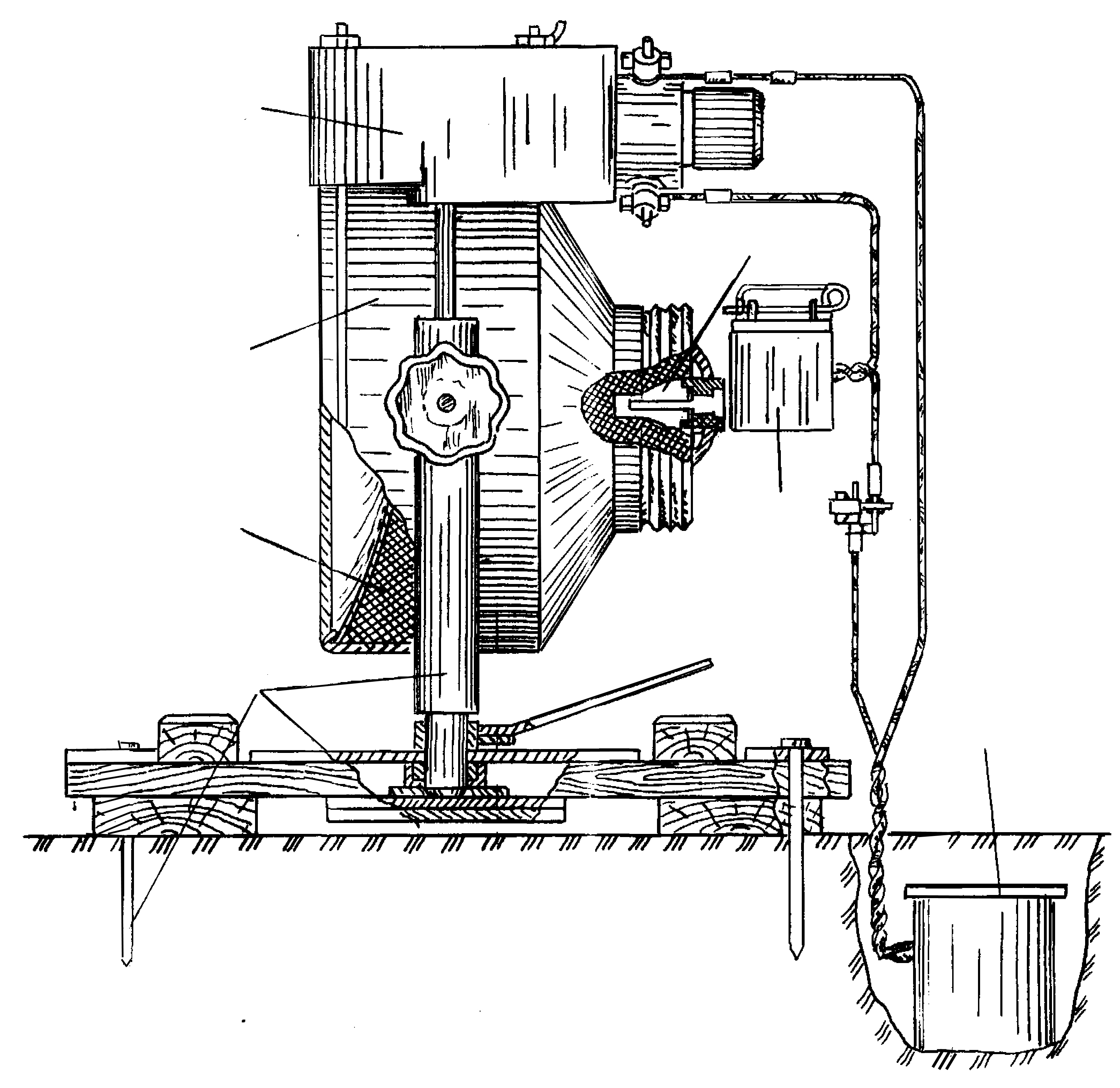

Противотанковая мина ТМ-83:
1 - корпус; 2 - заряд ВВ; 3-оптический датчик цели;
4 -предохранительно-исполнительный механизм; 5 - сейсмический датчик цели; 6 -запал МД-5м; 7- элементы крепления мины при установке
Противокрышевая мина при воздействии на ее датчик цели физических полей танка выстреливает в его направлении поражающий элемент, который, имея кумулятивный заряд и неконтактный датчик цели, взрывается на расстоянии 10...13 м от танка и поражает его крышу ударным ядром.

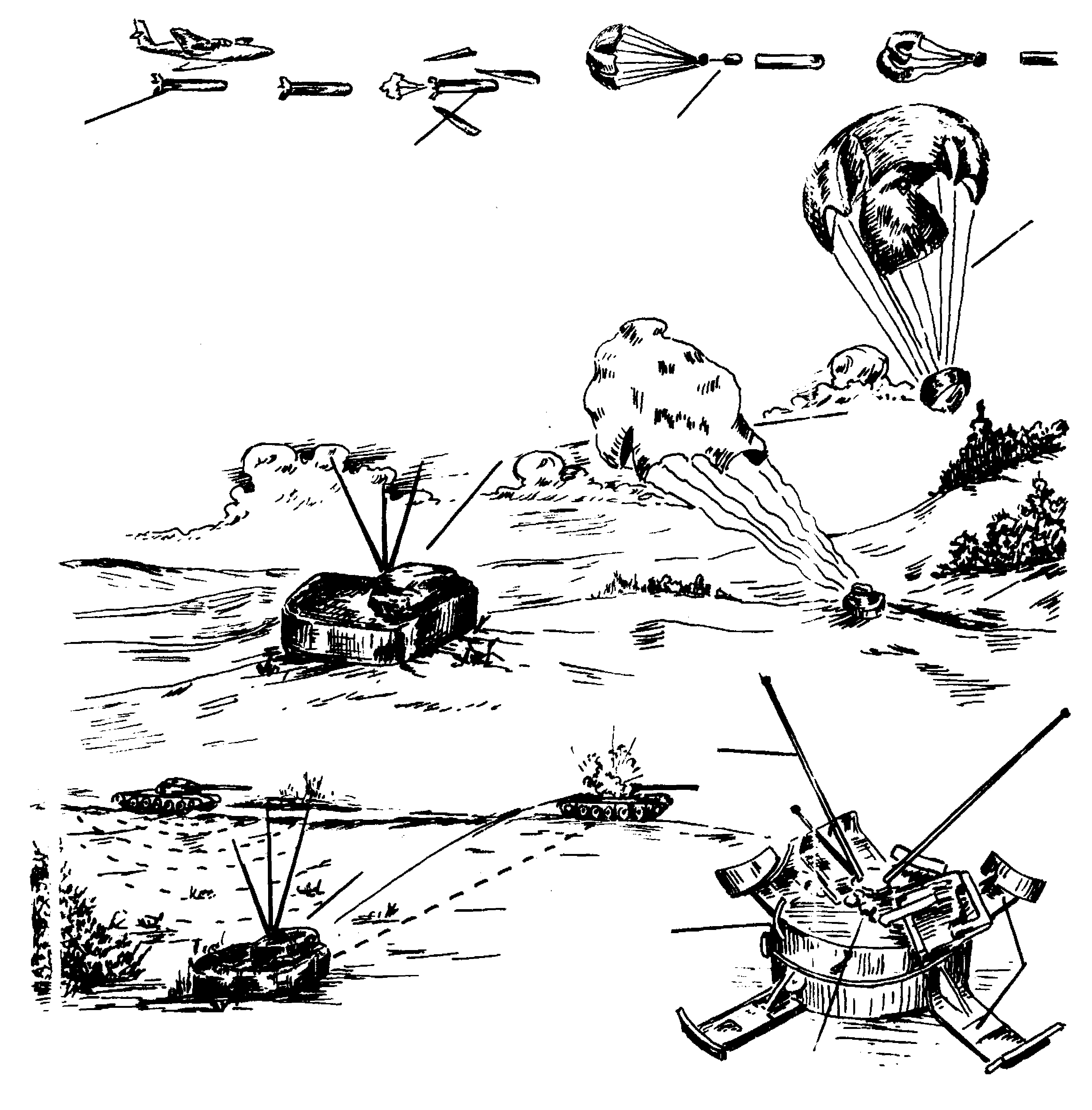

Противотанковая противокрышевая мина М 93:
а - мина М 93; б - схема действия мины;
1 - корпус мины; 2 - датчик цели; 3 - механизм дальнего взведения;
4 - стабилизаторы; 5 -сброс кассеты, 6 - раскрытие кассеты; 7 -разделение мин; 8 - снижение мины; 9 -стабилизация мины на земле и отсоединения парашюта; 10 - развёртывание и включение датчиков цели; 11 - отстрел боевого элемента и поражение цели
Некоторые виды противопехотных мин.
Противопехотные мины предназначаются для поражения живой силы и небронированной техники. По характеру воздействия они могут быть:
· фугасными - поражающими живую силу продуктами взрыва и ударной волной;
· осколочными - поражающими осколками;
· пулевыми - поражающими пулей.
Разновидностью осколочных мин являются выпрыгивающие мины, которые при воздействии на датчик цели выбрасываются вышибным зарядом в воздух на высоту 0,6...1,5 м и там взрываются, поражая обычно групповую цель.
| 4 |
| 3 |
| 1 |
| 2 |

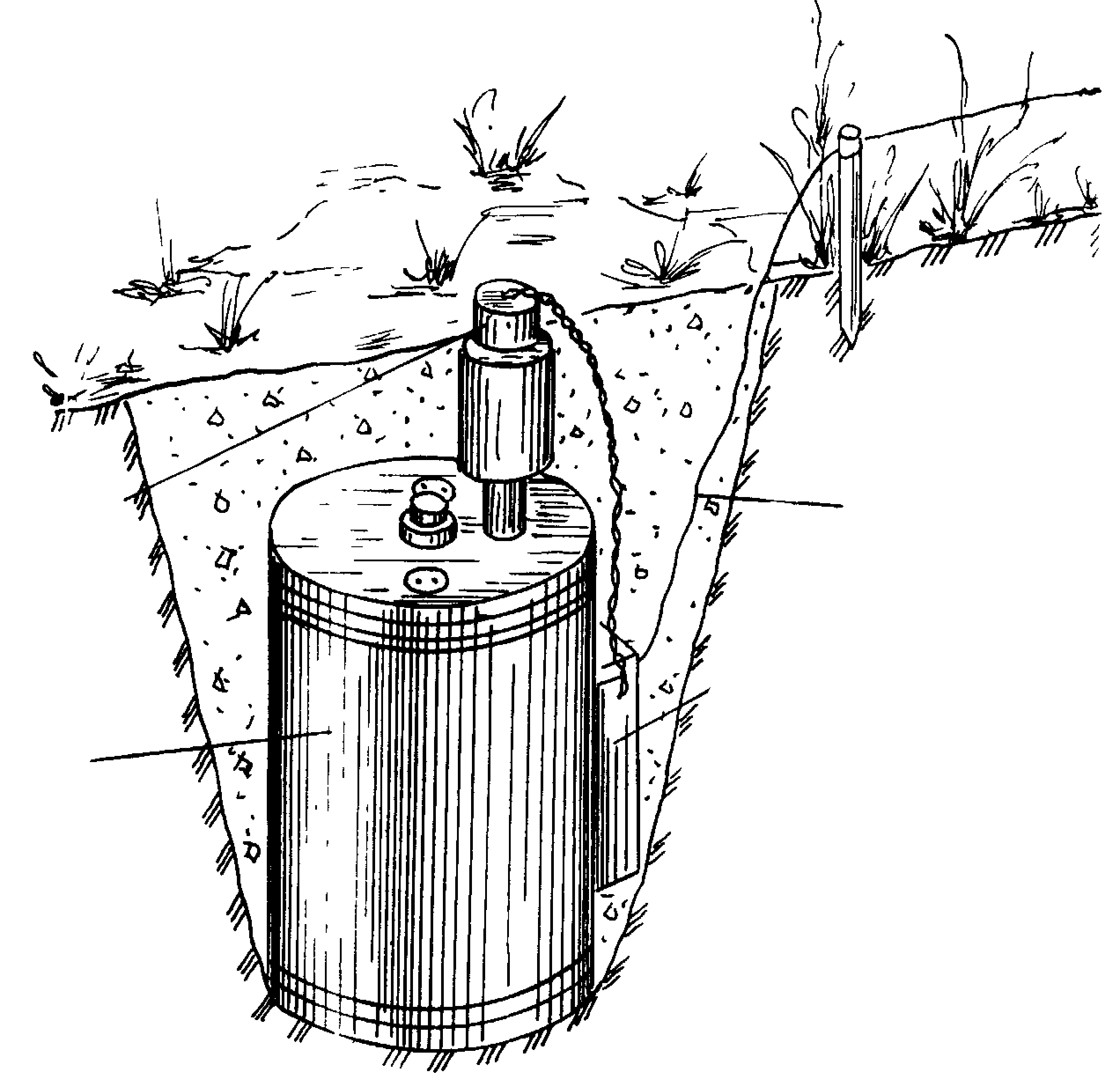

Противопехотная мина ОЗМ-72 с МВЭ-НС:
1 - мина ОЗМ-72; 2 - исполнительный блок; 3 - блок питания; 4 - обрывной датчик цели
По характеру разлета осколков различают мины кругового поражения и направленного действия.

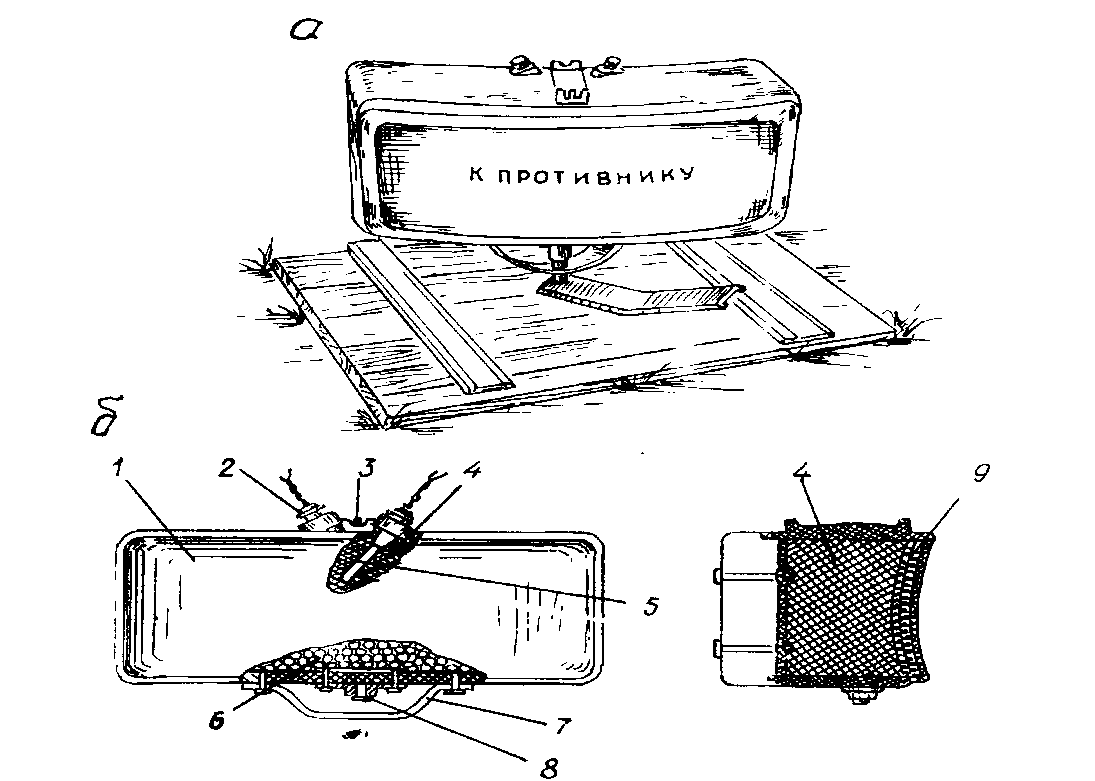

Противопехотная мина МОН-90:
а - мина, установленная на крышке ящика; б - разрез мины;
1 - корпус; 2 - электродетонатор ЭДП-Р; 3 - прицел; 4 - заряд ВВ; 5 - запальное гнездо; 6 - осколки; 7 - скоба; 8 -гнездо для крепления
Масса фугасных мин 60...450 г., масса заряда ВВ 10…250 г. Масса осколочных мин 1,6...4,5 кг, масса разрывного заряда 75...500 г. В фугасных и пулевых противопехотных минах применяются взрыватели нажимного действия, в осколочных – натяжного, обрывного или комбинированного (натяжного и нажимного) действия.
Противотанковые и противопехотные мины и минные поля могут устанавливаться вручную, средствами механизации (минными заградителями, раскладчиками и разбрасывателями), артиллерийскими и авиационными системами минирования.
Противотранспортные мины
Противотранспортные мины предназначаются для поражения автомобильного и железнодорожного транспорта с одновременным разрушением автомобильной или железной дороги.
Неуправляемые противотранспортные мины переводятся в боевое состояние автоматически по истечении определенного времени замедления. Управляемые мины могут неоднократно переводиться из безопасного состояния в боевое и обратно при помощи команд, передаваемых по проводам или по радио. Заряды этих мин могут быть от 5,0 до 50 кг.
Противотранспортные мины, как правило, устанавливаются вручную. При минировании автомобильных дорог они применяются в сочетании с противотанковыми и противопехотными минами.
Объектные мины
Объектные мины предназначаются для разрушения в назначенное время важных в тактическом или оперативном отношении объектов: мостов, туннелей, зданий, портовых и аэродромных сооружений, дамб и т.п. Неуправляемые объектные мины срабатывают от взрывателя замедленного действия по истечении срока замедления. Взрыв управляемых объектных мин производится по команде, передаваемой по проводам или по радио.
Заряды таких мин могут достигать нескольких тонн. Во время Великой Отечественной войны советские войска успешно производили взрывы объектных мин, масса заряда которых достигала 10 т, обычно по радио.
Помимо рассмотренных на вооружении инженерных войск имеются мины, которые в зависимости от поставленной задачи можно устанавливать в режим противотранспортной или в режим объектной мины, при этом в первом случае избирательно: для минирования автомобильной или железной дороги.
Противодесантные мины
Противодесантные мины предназначаются для поражения десантных судов, десантно-высадочных средств, плавающих танков, боевых машин и другой военной техники, используемой при высадке десантов на морское побережье или берег озера, водохранилища, залива и т.п., а также при форсировании широких водных преград.
| 8 |
Речные мины
Речные мины применяются для поражения речных судов, паромов и десантных средств. Они могут быть донными и якорными, от аналогичных противодесантных мин они отличаются меньшими размерами и меньшей массой заряда (3...15 кг). На крупных реках, кроме речных, могут устанавливаться противодесантные мины.
Специальной разновидностью речных мин являются сплавные мины, которые предназначаются для разрушения наплавных, низководных и подводных мостов, гидротехнических сооружений, а также для затруднения функционирования переправ путем поражения судов, паромов, переправочных средств и плавающих машин. Сплавные мины запускаются к объекту поражения по течению реки обычно с плавсредств или сбрасываются с самолетов, вертолетов. Во время дрейфа по течению реки мина удерживается под водой на заданной глубине с помощью специальных устройств. При встрече с целью срабатывает контактный или неконтактный взрыватель. Масса заряда ВВ мины может быть в пределах 10...20 кг.
Противосамолетные и противовертолетные мины
Эти мины предназначаются для поражения самолетов, вертолетов и других воздушных целей, летящих на высотах до 300 м. Они могут быть двух типов. Мины первого типа устанавливаются на земле и после воздействия на их датчики цели воздушной цели взрываются (или выбрасываются вверх и взрываются на некоторой высоте) и поражают воздушную цель осколками.
Мины второго типа устанавливаются при помощи воздушных шаров в воздухе на высотах 50...250 м. Они снабжаются неконтактными взрывателями, срабатывают при приближении к ним воздушной цели, поражают ее осколками.
Особой разновидностью противосамолетных и противовертолетных мин являются мины, устанавливаемые на аэродромах вблизи рулежных дорожек и взлетно-посадочных полос и поражающие взлетающие или маневрирующие по аэродрому самолеты и вертолеты направленным пучком осколков.
Специальные мины
Специальные мины применяются для решения специальных задач.
К ним относятся мины-ловушки, взрывающиеся при попытке снять их или сдвинуть с места; диверсионные - срабатывающие через заданный промежуток времени (особая разновидность объектной мины); сигнальные - срабатывающие при воздействии на датчик цели при появлении противника вблизи места их установки; подледные - для разрушения льда на реках, озерах, морях и др.
