ЗАЗЕМЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ОПОР ЛИНИИ ЭЛЕКТРОСНАБЖЕНИЯ ВЛ-10 кВ

Список техдокументации

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) - комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС) и другой организационно-технологической документации строительными подразделениями. ТТК является составной частью Проектов производства работ (далее по тексту - ППР) и используется в составе ППР согласно МДС 12-81.2007.



1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ.



Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоемкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.



1.3. Нормативной базой для разработки технологической карты являются:



- типовые чертежи;



- строительные нормы и правила (СНиП, СН, СП);



- заводские инструкции и технические условия (ТУ);



- нормы и расценки на строительно-монтажные работы (ГЭСН-2001 ЕНиР);



- производственные нормы расхода материалов (НПРМ);



- местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.



1.4. Цель создания ТТК - дать рекомендуемую нормативными документами схему технологического процесса при производстве монтажных работ по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ, с целью обеспечения их высокого качества, а также:



- снижение себестоимости работ;



- сокращение продолжительности строительства;



- обеспечение безопасности выполняемых работ;



- организации ритмичной работы;



- рациональное использование трудовых ресурсов и машин;



- унификации технологических решений.



1.5. На базе ТТК разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ (СНиП 3.01.01-85* "Организация строительного производства") по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ.



Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.



РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.



1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.



Порядок привязки ТТК к местным условиям:



- рассмотрение материалов карты и выбор искомого варианта;



- проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;



- корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;



- пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;



- оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.



1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ.



Технологическая карта разработана на следующие объёмы работ:






- протяженность ВЛ-10 кВ электроснабжения - 260 м;
- железобетонные опоры - 7 шт.



II. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Технологическая карта разработана на комплекс работ по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ.



2.2. Работы по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ, выполняются механизированным отрядом в одну смену, продолжительность рабочего времени в течение смены составляет:



час.

2.3. При заземлении железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ, выполняют следующие работы:



- заземление металлоконструкций на железобетонных опорах;



- устройство контура заземления вокруг каждой опоры;



- соединение заземления металлоконструкций опоры с контуром заземления опоры.



2.4. Технологической картой предусмотрено выполнение работ комплексным механизированным звеном в составе: переносная буровая установка ПБУ-10 (диаметр ввертываемого электрода 12 18 мм, глубина погружения h=10,0 м, скорость погружения электрода 0,9-2,4 м/мин, масса установки m=36 кг); экскаватор-погрузчик JCB 3CX m (объем ковша g=0,28 м , глубина копания =5,46 м); передвижная бензиновая электростанция Honda ET12000 (3-фазная 380/220 В, N=11 кВт, m=150 кг); сварочный генератор (Honda) EVROPOWER ЕР-200Х2 (однопостовый, бензиновый, Р=200 А, Н=230 В, вес m=90 кг); электрическая шлифовальная машинка PWS 750-125 фирмы Bosch (Р=1,9 кг; N=750 Вт); ручная инжекторная газовая горелка Р2А-01.

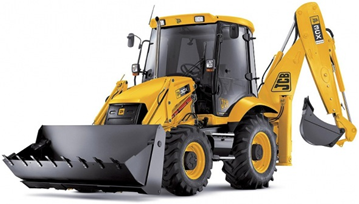

Рис.1. Экскаватор-погрузчик JCB 3CX m











Рис.2. Электростанция ET12000

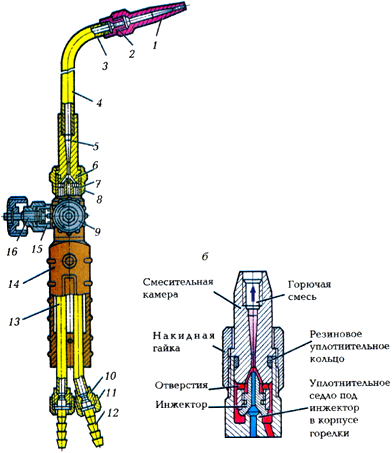

Рис.3. Инжекторная газовая горелка Р2А-01



а - горелка; б - инжекторное устройство; 1 - мундштук; 2 - ниппель мундштука; 3 - наконечник; 4 - трубчатый мундштук; 5 - смесительная камера; 6 - резиновое кольцо; 7 - инжектор; 8 - накидная гайка; 9 - ацетиленовый вентиль; 10 - штуцер; 11 - накидная гайка; 12 - шланговый ниппель; 13 - трубка;14 - рукоять; 15 - сальниковая набивка;16 - кислородный вентиль











Рис.4. Сварочный генератор ЕР-200Х2











Рис.5. Электрошлифмашинка PWS 750-125

2.5. Для монтажа заземления применяют следующие строительные материалы: электроды заземления по ГОСТ Р 50571.5.54-2013; электроды 4,0 мм Э-42 по ГОСТ 9466-75; петлевые плашечные зажимы ПС-1 по ГОСТ 5583-78; ацетилен растворенный технический, по ГОСТ 5457-60; круг шлифовальный, зачистной "Vertex" размером 230х6,0х22,0 мм, по ТУ 3982-002-00221758-2009, мастика изоляционная, битумно-резиновая, марки МБР-90 по ГОСТ 15836-79; грунтовка ГТ-760 ИН по ТУ 102-340-83.









Рис.6. Электроды заземления

2.6. Работы по заземлению железобетонных опор воздушной линии электроснабжения ВЛ-10 кВ следует выполнять, руководствуясь требованиями следующих нормативных документов:



- СП 48.13330.2011. "Организация строительства. Актуализированная редакция СНиП 12-01-2004";



- СТО НОСТРОЙ 2.33.14-2011. Организация строительного производства. Общие положения;



- СТО НОСТРОЙ 2.33.51-2011. Организация строительного производства. Подготовка и производство строительно-монтажных работ;



- СНиП 3.05.06-85. Электротехнические устройства;



- ПУЭ 7-е издание "Правила устройства электроустановок";



- РД 153-34.3-35.125-99. "Руководство по защите электрических сетей 6-1150 кВ от грозовых и внутренних перенапряжений";



- СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;



- СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;



- ПОТР РМ 012-2000.* "Межотраслевые Правила по охране труда при работе на высоте";



- ВСН 123-90. "Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам";



- РД 11-02-2006. Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения;



- РД 11-05-2007. Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства;



- МДС 12-29.2006. "Методические рекомендации по разработке и оформлению технологической карты".
