Рис.24. Схема монтажа горловины колодца
|

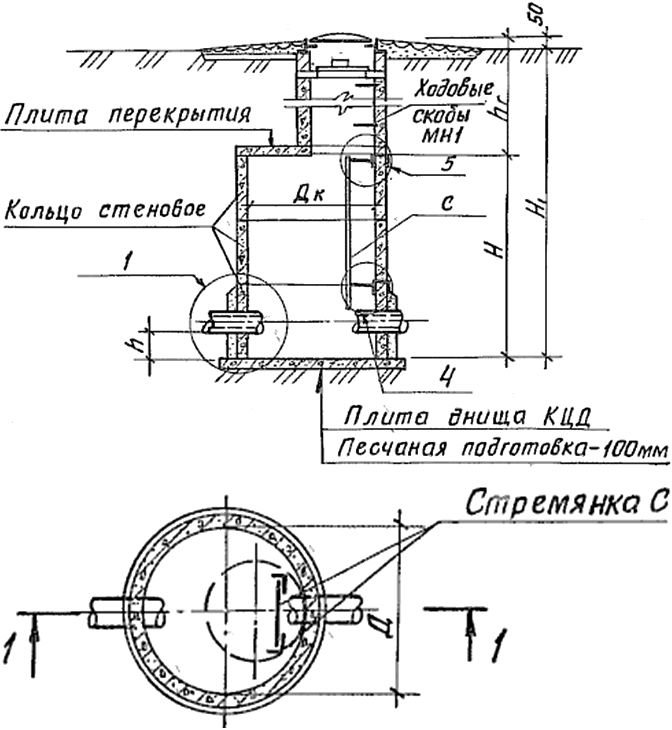

Рис.25. Схема смотровых дождеприемных колодцев N 9
1000 мм
|

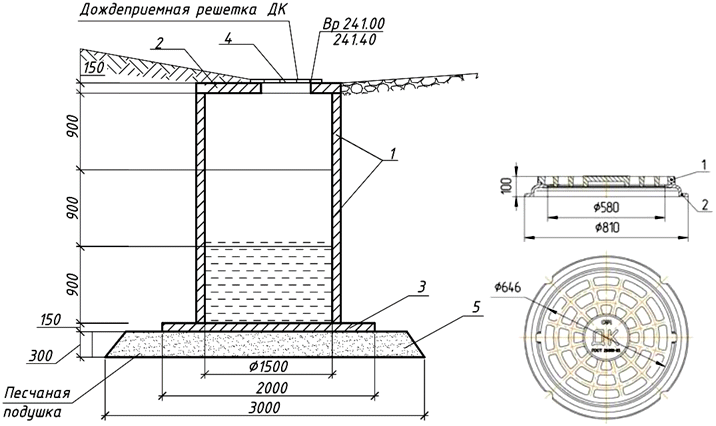

Рис.26. Схематический разрез колодца-отстойника N 15 1500 мм
1 - кольцо стеновое КЦ15-9; 2 - плита перекрытия КЦП1-15-2; 3 - плита днища колодца КЦД-15; 4 - дождеприемная решетка ДК; 5 - песчаное основание h=0,30 м
IV. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
4.1. Контроль и оценку качества работ по монтажу сборных железобетонных колодцев для подземных сетей ливневой, бытовой и промышленной канализации на площадке АГНКС выполняют в соответствии с требованиями нормативных документов:
- СП 48.13330.2011. "Организация строительства. Актуализированная редакция СНиП 12-01-2004";
- СП 126.13330.2012. "Геодезические работы в строительстве. Актуализированная редакция СНиП 3.01.03-84";
- Пособие к СНиП 3.01.03-84. "Производство геодезических работ в строительстве";
- СНиП 3.02.01-87. "Земляные сооружения. Основания и фундаменты";
- Пособие к СНиП 3.02.01-83*. "Пособие по производству работ при устройстве оснований и фундаментов";
- СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения";
- ГОСТ 21.604-82 "Водоснабжение и канализация. Наружные сети";
- СНиП 3.05.04-85* "Наружные сети и сооружения водоснабжения и канализации".
4.2. Контроль качества строительно-монтажных работ осуществляется специалистами с привлечением аккредитованной строительной лаборатории оснащенной техническими средствами, обеспечивающими необходимую достоверность и полноту контроля и возлагается на производителя работ или мастера выполняющего работы по монтажу сборных железобетонных канализационных колодцев.
4.3. Строительный контроль качества работ должен включает в себя входной контроль проектной рабочей документации и результатов инженерных изысканий, а также качество выполненных предшествующих работ, операционный контроль строительно-монтажных работ, производственных процессов или технологических операций и приемочный контроль выполненных работ с оценкой соответствия.
4.4. Входной контроль
4.4.1. Входной контроль проводится с целью выявления отклонений от требований проекта и соответствующих стандартов. Входной контроль поступающих на объект строительных материалов, конструкций и изделий, осуществляется:
- регистрационным методом путём анализа данных зафиксированных в документах (сертификатах, паспортах, накладных и т.п.);
- внешним визуальным осмотром (по ГОСТ 16504-81);
- техническим осмотром (по ГОСТ 16504-81);
- при необходимости - измерительным методом с применением средств измерения (проверка основных геометрических параметров), в т.ч. лабораторного оборудования;
- контрольными испытаниям в случаях сомнений в правильности характеристик или отсутствии необходимых данных в сертификатах и паспортах заводов-изготовителей.
4.4.2. Входной контроль поступающих материалов осуществляет комиссия, назначенная приказом директора строительной организации. В состав комиссии включают представителя отдела снабжения, линейных ИТР и Производственно-технического отдела. Организация входного контроля закупаемой продукции и материалов проводится в соответствии с инструкциями:
- N П-6 от 15.06.1965 г. "О порядке приемки продукции производственно-технического назначения и товаров народного потребления по качеству";
- N П-7 от 25.04.1966 г. "О порядке приемки продукции производственно-технического назначения и товаров народного потребления по количеству".
4.4.3. При входном контроле рабочей документации проводится проверка ее комплектности и достаточности в ней технической информации для производства работ.
При входном контроле рабочей документации её проверку производят работники Технического и Производственного отделов строительной организации.
Замечания по Проектно-сметной документации и Организационно-технологической документации оформляются в виде заключения для предъявления через заказчика проектной организации. Принятая документация направляется на строительную площадку с отметкой "К производству работ" и подписью главного инженера.
4.4.4. При входном контроле проектной документации проверяются:
- комплектности проектной и входящей в её состав рабочей документации в объеме, необходимом и достаточном для производства работ;
- наличие согласований и утверждений;
- наличие ссылок на нормативные документы на материалы и изделия;
- наличие требований к фактической точности контролируемых параметров;
- условия определения с необходимой точностью предлагаемых допусков на размеры изделий и конструкций, а также обеспечение выполнения контроля указанных в проектной документации параметров при установке изделий и конструкций в проектное положение, наличие указаний о методах и оборудовании для выполнения необходимых испытаний и измерений со ссылкой на нормативные документы;
- техническая оснащенность и технологические возможности выполнения работ в соответствии с проектной документацией;
- достаточность перечня скрытых работ, по которым требуется производить освидетельствование конструкций объекта, подлежащих промежуточной приемке.
4.4.5. На строительной площадке в процессе входного контроля:
- должны быть проверены документы о качестве и маркировка конструкций, изделий, деталей с целью определения наличия в документах о качестве всех требуемых данных, а также с целью определения соответствия поступивших конструкций, деталей и крепежных элементов требованиям проекта и нормативных документов;
- также проверяется наличие сертификатов соответствия, этикеток, гигиенических и пожарных документов, паспортов и других сопроводительных документов, целостность упаковки и маркировки, соответствие сроку годности;
- должно быть проверено наличие на конструкциях, изделиях и деталях штампа ОТК;
- должен быть произведен внешний осмотр конструкций, изделий, деталей и требуемые замеры с целью проверки соответствия их требованиям нормативно-технической документации и обнаружения недопустимых дефектов на поверхностях конструкций;
- при возникновении каких-либо сомнений в качестве поступивших конструкций, изделий, деталей должны быть вызваны представители строительной лаборатории или функциональных служб, ответственных за поставку материалов.
4.4.6. При приемке железобетонных изделий колодцев от поставщика и при складировании их на базе следует провести:
- 100% визуальный осмотр изделий;
- контроль размеров железобетонных изделий;
- периодический контроль качества складирования и хранения изделий.
При обнаружении на любом этапе входного контроля трещин, сколов и других недопустимых дефектов железобетонные изделия отбраковываются.
Отклонения фактических размеров колодцев от номинальных не должны превышать:
- внутреннему диаметру колец от и по наружному диаметру плит перекрытий и днищ, ±8 мм:
- по внутреннему диаметру опорных колец ±5 мм;
- по высоте колец: стеновых ±8 мм, опорных ±5 мм;
- по толщине стеновых и опорных колец, плит перекрытий и днищ ±5 мм;
- по диаметру лазов и отверстий для трубопроводов ±5 мм.
Отклонение положения отверстий и вырезов от проектного не должно превышать 5 мм.
Непрямолинейность верхних и нижних поверхностей плит перекрытий и днищ не должна превышать 5 мм.
Внешний вид изделий должен удовлетворять следующим требованиям:
- раковины диаметром более 10 мм и глубиной более 5 мм;
- местные наплывы и впадины высотой и глубиной более 5 мм;
- околы бетона глубиной более 8 мм и общей длинной более 200 мм на одно изделие.
Закладные детали и монтажные петли должны быть очищены от наплывов бетона.
Скобы должны располагаться по высоте кольца через 300 мм и отступать от поверхности стенки на 120 мм и должны быть покрыты битумным лаком.
4.4.7. Входной контроль каждой партии бетонной смеси, поступающей на строительство, осуществляется путем проверки сопроводительной документации согласно ГОСТ 19804-91, в которой должны указываться:
- наименование и адрес предприятия-изготовителя;
- номер партии и дата ее изготовления;
- марка и количество бетона;
- осадка конуса;
- температура бетонной смеси на выходе (в зимний период);
- объект строительства.
Контроль качества бетона заключается в проверке соответствия его физико-механических характеристик требованиям проекта. При входном контроле необходимо учитывать класс (марку) бетона по прочности на сжатие, который должен соответствовать указанной в рабочих чертежах. Обязательной является проверка прочности бетона на сжатие.
Прочность при сжатии бетона следует проверять на контрольных образцах изготовленных проб бетонной смеси, отобранных после ее приготовления на бетонном заводе, а также непосредственно на месте бетонирования конструкций. У места укладки бетонной смеси должен производиться систематический контроль ее подвижности.
Контрольные образцы, изготовленные у места бетонирования, должны храниться в условиях твердения бетона конструкции. Сроки испытания образцов нормального хранения должны строго соответствовать предусмотренным проектной маркой (28 сут., 90 сут. и т.д.).
Сроки испытания контрольных образцов, выдерживаемых в условиях твердения бетона конструкции, назначаются лабораторией в зависимости от фактических условий вызревания бетона конструкции с учетом необходимости достижения к моменту испытания проектной марки. Физико-механические характеристики бетона допускается определять по результатам испытаний образцов - кернов цилиндрической формы, высверленных из тела конструкции.
4.4.8. Входной контроль поступающего песка осуществляется путем отбора не менее 10 точечных проб (при объеме поставки до 350 м
), из которых образуют объединенную пробу, характеризующую контролируемую партию, и проводят лабораторную проверку таких параметров как:
- зерновой состав песка;
- содержание пылевидных и глинистых частиц;
- содержание глины в комках;
- класс, модуль крупности, полный остаток на сите N 063;
- коэффициент фильтрации.
4.4.9. Результаты входного контроля должны регистрироваться в "Журнале входного учета и контроля качества получаемых деталей, материалов, конструкций и оборудования" по форме, приведенной в Приложении 1, ГОСТ 24297-87.
4.5. Операционный контроль
4.5.1. Операционный контроль осуществляется в ходе выполнения строительных процессов или производственных операций с целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению. При операционном контроле проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим проектам и нормативным документам.
4.5.2. Контроль осуществляется измерительным методом (с помощью измерительных инструментов и приборов) или техническим осмотром под руководством прораба (мастера). Инструментальный контроль монтажа колодцев должен осуществляться систематически от начала до полного его завершения.
4.5.3. В процессе монтажа колодцев контролируют:
- точность геодезической разбивки;
- правильность устройства котлованов, качество подготовки основания. Дно колодца должно опираться на прочное основание;
- точность монтажа, сопряжения коллекторов с колодцем;
- точность планового и высотного положения монтируемого колодца;
- отметка верха лотка и плиты перекрытия колодца;
- качество заделки и герметизации стыков;
- качество изоляции стен колодцев;
- качество применяемых материалов (бетон, раствор, битум).
4.5.4. Плановое положение колодца в котловане проверяют по механическому центриру от точки 5 обноски (см. Рис.25, а). При этом вначале по отвесу отмечают на плите днища центр основания колодца. Затем производят монтаж колец сборного железобетонного колодца. Положение колец колодца в плане контролируют тоже по отвесу. Для этого в кольцо вставляют шаблон в виде доски, на котором обозначают центр кольца. При правильном положении кольца в плане острие отвеса должно совпадать с центром кольца, отмеченным на шаблоне.
4.5.5. Высотное положение колодца контролируют по нивелиру и линейным измерениям. При этом проектную отметку верха основания колодца проверяют нивелиром от ближайшего репера по отсчету (см. Рис.25, б) по формуле
,
где
- отметка репера;
- отсчет по черной стороне рейки, установленной на репере;
- длина бруска.
Высотное положение точек 1, 2, 3, 4 контролируют по проектным данным путем линейных измерений от верха основания колодца или по нивелиру.
|

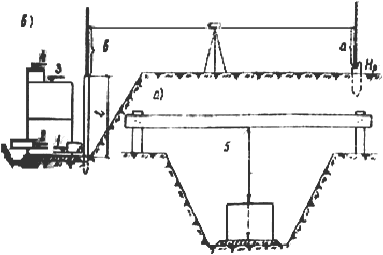

Рис.27. Контроль точности устройства колодца:
а - в плане; б - по высоте:
1, 2 - отметки лотков труб; 3 - отметка верха колец; 4 - отметка крышки колодца; 5 - ось траншеи
4.5.6. Швы между звеньями колодца и места сопряжения коллекторов с колодцем должны быть заделаны цементным раствором. Марка раствора должна быть не ниже М 50, подвижность должна составлять 5-7 см по глубине стандартного конуса. Толщина раствора в шве - 10 мм. Не допускается:
- применение раствора, процесс схватывания которого уже начался;
- омолаживание раствора водой.
4.5.7. Смещение колец в стыках колодца не должно превышать 1/3 толщины стенки колодца.
4.5.8. Коэффициент уплотнения грунта в обратных засыпках должен соответствовать не менее
=0,98.
4.5.9. Необходимо фиксировать отклонения от заданной технологии (ППР, технологических карт) по всем в дальнейшем контролируемым показателям, изменение которых может оказать влияние на качество работ, а именно:
- погодные условия;
- состав машин и применяемое оборудование;
- очередность и длительность технологических операций;
- скоростью перемещения строительных машин при выполнении технологических операций.
4.5.10. Процесс монтажа колодцев, а также отклонения от заданной технологии фиксируются в Общем журнале работ (Рекомендуемая форма приведена в РД 11-05-2007).
4.6. Приемочный контроль
4.6.1. При приемочном контроле необходимо производить проверку качество СМР, а также принимаемых конструкций в полном объеме с целью проверки эффективности ранее проведенного операционного контроля и соответствия выполненных работ проектной и нормативной документации с составлением Акта освидетельствования скрытых работ по форме Приложения 3, РД-11-02-2006 и Акта освидетельствования ответственных конструкций по форме Приложения 4, РД-11-02-2006.
4.6.2. Освидетельствование скрытых работ и ответственных конструкций осуществляется комиссией с обязательным участием представителей:
- строительного управления;
- технического надзора заказчика;
- авторского надзора.
4.6.3. При приемочном контроле комиссии должна быть представлена следующая документация:
- исполнительная геодезическая схема планового и высотного положения элементов, конструкций и частей сооружений с привязкой к разбивочным осям (в соответствии с Приложением А, ГОСТ Р 51872-2002). Исполнительная схема составляется в одном экземпляре, в виде отдельного чертежа;
- документы о согласовании с проектными организациями-разработчиками чертежей, отступлений или изменений, допущенных в Рабочих чертежах при замене элементов конструкции. Согласованные отступления от проекта должны быть внесены строительной организацией в исполнительную документацию и Рабочие чертежи, предъявляемые при сдаче работ;
- журналы работ;
- акты испытания конструкций (если испытания предусмотрены рабочими чертежами);
- другие документы, указанные в рабочих чертежах.
4.6.4. При приемочном контроле готового участка проверяют соответствие отметок смонтированных колодцев проекту.
|
Рис.28. Допустимые отклонения смонтированного колодца
4.7. Инспекционный контроль
4.7.1. Инспекционный контроль осуществляется специально назначенными лицами или службами с целью проверки полноты и качества контроля, выполнявшегося ранее при входном, операционном и приемочном контроле. Строительная лаборатория принимает участие в тех видах инспекционного контроля, в которых ранее не принимала участия.
4.7.2. При инспекционном контроле проверяют:
- правильность ведения журналов и другой документации;
- правильность и своевременность приемки оборудования, конструкций и материалов; правильность складирования продукции и условия ее хранения;
- соответствие технологии проведения работ установленным требованиям;
- своевременность и качество контрольных испытаний и измерений;
- правильность заполнения всех видов исполнительной документации и общих журналов работ; своевременность исправления дефектов.
4.7.3. Инспекция Госархстройнадзора РФ в пределах своей компетентности осуществляет выборочные проверки качества СМР, строительных материалов, изделий и конструкций, с целью защиты прав и интересов потребителей посредством обеспечения соблюдения участниками строительства (вне зависимости от ведомственной принадлежности и форм собственности) нормативного уровня качества, строительной безопасности и эксплуатационной надежности, возводимых и законченных строительством объектов, по своему усмотрению выбирая формы и методы проверок для реализации возложенных на нее функций.
4.7.4. По результатам инспекционного контроля составляют акты или делают записи в Разделе 7, Общего журнала работ, в таблице "Сведения о государственном строительном надзоре при строительстве, реконструкции, капитальном ремонте объекта капитального строительства" (Рекомендуемая форма приведена в РД 11-05-2007).
4.8. Качество производства работ обеспечивается выполнением требований к соблюдению необходимой технологической последовательности при выполнении взаимосвязанных работ и техническим контролем за ходом работ, изложенным в настоящей технологической карте и Схеме операционного контроля качества (табл.1).
Схема операционного контроля качества
Таблица 1
| Наименование контролируемых показателей | Величина отклонения | Метод контроля | Объем контроля | Кто контролирует |
| Входной контроль железобетонных изделий: Отклонения фактических размеров от номинальных не должны превышать: | у колец D  =±8; Н=±8;
плит D=±8; h=±5;
днищ D=±8; h=±5;
опорных колец h=±5;
| Технический Визуальный осмотр Измерительный, рулетка, нивелир | Каждое изделие | Прораб |
| Непрямолинейность плит и днищ не более 5 мм | ||||
Внешний вид: раковины d  10 мм, глубина 5 мм
наплывы, впадины 5 мм
околы h 8 мм L 200 мм
| ||||
| Подготовительные работы: Необходимо проверить | - наличие документов о качестве; - правильность разбивки осей; - подготовка основания. | -"- | В ходе подготовки | Прораб Геодезист |
| Устройство котлована | Отклонение отметок дна котлована от проектных допускается после доработки не более чем на ±50 мм. | -"- | -"- | -"- |
| Монтаж колодца | - относительно разбивочных осей ±12 мм; - отметок днища колодцев ±20 мм; - отметок опорного кольца ±10 мм; - перекоса верхней плоскости плиты ±10 мм. | -"- | В ходе монтажа | -"- |
| Испытание колодцев на плотность | утечка или поступление воды 60 л/сутки
| Визуально | В ходе испытаний | Прораб |
4.9. По окончании выполнения работ по монтажу сборных железобетонных колодцев для канализации на площадке АГНКС, производится их визуальный осмотр и инструментальные измерения представителем технического надзора Заказчика. По результатам проверки принимается решение о правильности монтажа сборных железобетонных колодцев путем документального оформления и подписания Акта освидетельствования участков сетей инженерно-технического обеспечения, в соответствии с Приложением 5, РД 11-02-2006. К данному акту необходимо приложить:
- рабочие (ВК) чертежи канализации;
- акт о выполнении мероприятий по безопасности труда, согласно Приложению И, СНиП 12-03-2001;
- акт разбивки местоположения колодцев, её соответствие рабочим чертежам на местности в соответствии с Приложением 2, РД-11-02-2006;
- акты освидетельствования скрытых работ, по планировке трассы, разработке котлованов, устройству песчаной (бетонной) подготовки, гидроизоляция и монтаж плиты днища, устройство бетонного лотка, устройству прохода трубопровода в стене колодца, гидроизоляция внутренних поверхностей стеновых колец монтажу железобетонных конструкций дождеприемного колодца, подготовке поверхности колодца под гидроизоляцию, гидроизоляции наружной поверхности колодца, обратная засыпка пазух котлованов, устройство отмостки, в соответствии с Приложением 3, РД-11-02-2006;*
_______________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.
- акт о проведении приёмочного гидравлического испытания колодцев на плотность, в соответствии с СНиП 3.05.04-85*;
- паспорта и сертификаты качества на применяемые железобетонные изделия, песок, бетонную смесь, цементный раствор, битум;
- лабораторные заключения на уплотнение грунтов естественного основания, соответствие фактического напластования грунтов, отсутствие нарушений природных свойств грунтов, уплотнение обратной засыпки;
- исполнительную схему колодцев с привязкой к разбивочным осям, с указанием уклонов и высотных отметок (в соответствии с Приложением А, ГОСТ Р 51872-2002).
Вся приемо-сдаточная документация должна соответствовать требованиям РД 11-02-2006, Приложения Б, ГОСТ Р 51872-2002, ВСН 123-90.
4.11. На объекте строительства должны вестись следующие журналы:
- Журнал авторского надзора проектной организации (форма Ф-2, распоряжение Росавтодора от 23.05.2002 N ИС-478-р);
- Журнал инженерного сопровождения объекта строительства (форма Ф-2а, распоряжение Росавтодора от 23.05.2002 N ИС-478-р);
- Журнал учета входного контроля качества материалов и конструкций (Приложение 1, ГОСТ 24297-87);
- Оперативный журнал геодезических работ (форма Ф-5, распоряжение Росавтодора от 23.05.2002 N ИС-478-р);
- Общий журнал работ (Приложение, РД 11-05-2007);
- Журнал работ по монтажу строительных конструкций (Приложение 2, СНиП 3.03.01-87).
V. ПОТРЕБНОСТЬ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ
5.1. Перечень основного необходимого оборудования, машин, механизмов для производства работ приведен в таблице 2.
