Рис.21. Проход канализационного трубопровода сквозь стенки колодца
1 - железобетонная стенка колодца; 2 - труба из ПВХ; 3 - муфта из ПВХ; 4 - резиновое кольцо; 5 - заделка цементным раствором
Выполненные работы по устройству прохода трубопровода в стене колодца необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования скрытых работ, в соответствии с Приложением 3, РД-11-02-2006 и получения разрешения на выполнение последующих работ по монтажу стеновых колец колодца.
3.7.6. После установки стеновых колец в проектное положение необходимо срезать строповочные петли газовым резаком. Срубать петли зубилом запрещено, т.к. это может привести к сколам бетона в районе петель. Швы между сборными элементами колодцев заделывают цементным раствором состава 1:3. После монтажа колец колодца и заделки стыков производят грунтовку стыков и нанесение на них битума.
3.7.7. Для спуска в колодец в его рабочей части на внутренней поверхности стен устраивают ходовые скобы или сварные металлические лестницы для спуска в колодец.
Ходовые металлические скобы устанавливаются в шахматном порядке, с расстоянием по вертикали и горизонтали (между осями рядов) 300 мм. Верхняя скоба располагается на расстоянии 500-600 мм от крышки люка, а нижняя на высоте 300-400 мм от дна колодца. Все металлические части конструкции колодца покрывают антикоррозионным лаком.
3.7.8. В верхней части дождеприемного колодца монтируют железобетонную плиту перекрытия колодца П10-4, на плиту перекрытия монтируют регулировочное кольцо КР и на него чугунный горизонтальный дождеприемник ДБ, чтобы его верх был в одном уровне с асфальтобетонным покрытием площадки АГНКС (см. Рис.22 и Рис.23).
3.7.9. Выполненные работы по монтажу железобетонных конструкций дождеприемного колодца необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования скрытых работ, в соответствии с Приложением 3, РД-11-02-2006 и получения разрешения на выполнение последующих работ по наружной гидроизоляции поверхностей колодца.
|
Рис.22. Схематический разрез дождеприемных колодцев  1000 мм
|
|

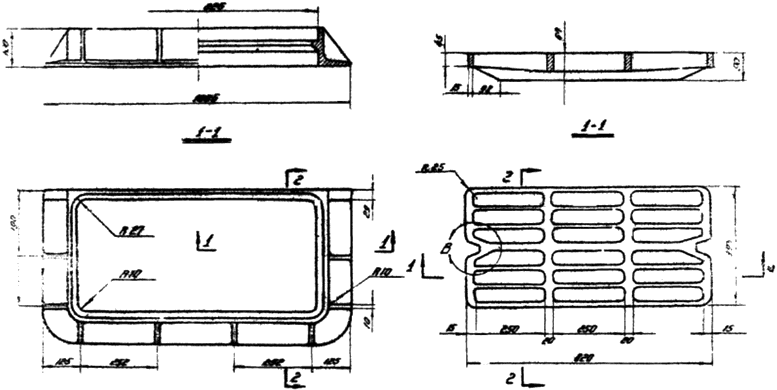

| Рис.23. Чугунная решетка Рн 48,8 кг с чугунным люком Лн 53 кг |
3.8. Гидроизоляция колодца
3.8.1. Работы по гидроизоляции поверхностей колодца соприкасающихся с грунтом состоят из подготовки изолируемой поверхности и устройства гидроизоляционного покрытия.
3.8.2. Подготовка изолируемой поверхности включает в себя выравнивание, очистку и сушку поверхности. При плохом качестве изолируемой поверхности для выравнивания ее под обмазочную гидроизоляцию устраивают сплошную цементно-песчаную стяжку или штукатурку, которую затем высушивают в естественных условиях. Внутренние углы в местах пересечения поверхностей заполняют цементно-песчаным раствором и плавно закругляют. Плавно закругляют и выравнивают цементно-песчаным раствором и выступающие углы.
3.8.3. Выполненные работы по подготовке поверхности колодца под гидроизоляцию необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования скрытых работ, в соответствии с Приложением 3, РД-11-02-2006 и получить разрешение на выполнение последующих работ по гидроизоляции колодца.
3.8.4. Поверхность стен колодца промазывают два раза горячим битумом по грунтовке. Грунтовые составы наносят на изолируемую поверхность по правилам обмазочной гидроизоляции. Нанесение изоляционного битумного слоя допускается только после того, как испарится растворитель битума в слое грунтовки и последняя высохнет. Обмазочную гидроизоляцию наносят в два слоя гидроизоляционных материалов на изолируемую поверхность валиками, кистями и шпателями. Каждый последующий слой изоляции наносят только после отвердения и просушки ранее нанесенного. Обмазочную гидроизоляцию из горячих битумных мастик в зимнее время выполняют в тепляках с гарантированной положительной температурой.
3.8.5. Выполненные работы по гидроизоляции колодца необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования скрытых работ, в соответствии с Приложением 3, РД-11-02-2006 и получить разрешение на выполнение последующих работ по обратной засыпке пазух котлована.
3.9. Испытание колодца
3.9.1. Колодцы безнапорных трубопроводов, имеющих внутреннюю гидроизоляцию, испытываются на плотность определением утечки воды.
3.9.2. Испытание колодцев может быть проведено как совместно с трубопроводами, так и отдельно.
Предварительное испытание производится до засыпки колодца грунтом и преследует цель выявления видимых утечек воды, а окончательное после засыпки колодца грунтом - для определения величины утечки.
3.9.3. Гидравлическое испытание колодца производится путём наполнения его водой и наблюдения за её утечкой. Колодцы испытываются на плотность не ранее чем через 24 часа после наполнения их водой. Гидравлическое давление в колодце при испытании на утечку создается путем заполнения колодца водой доверху.
3.9.4. Колодцы признаются выдержавшими предварительное испытание, если при осмотре не обнаружено видимых утечек воды. Величина утечки должна определяться по объему добавленной в колодец воды до первоначального уровня в течение времени испытания, которое должно продолжаться не менее 30 мин. При этом понижение уровня воды в колодце допускается не более 20 см.
3.9.5. Колодец признается выдержавшим окончательное испытание на плотность, если определяемая при испытании утечка или поступление воды будет равна 60 л/сутки или меньше этой величины.
3.9.6. После проведения испытаний результаты записываются в Общий журнал работ. Выполненные работы по приёмочному (окончательному) испытанию канализационных колодцев необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта о проведении приёмочного гидравлического испытания колодцев на плотность, в соответствии с СНиП 3.05.04-85*.
3.10. Обратная засыпка пазух котлована
3.10.1. Обратная засыпка котлована производится после испытания колодца (вместе с трубопроводом ливневой канализации) на водонепроницаемость и с разрешения представителей авторского надзора, заказчика и эксплуатирующей организации.
3.10.2. Пазухи котлованов колодцев засыпают местным грунтом бульдозером ДТ-75 с послойным уплотнением равномерно по периметру слоями не более 200 мм при помощи вибротрамбовки TSS-HCR60K.
3.10.3. Перед засыпкой котлован должен быть очищен от снега. Важным моментом является засыпка нижней части колодца, где уложен трубопровод. В процессе засыпки необходимо принимать меры для сохранения стыковых соединений, уложенных труб от повреждения сбрасываемым грунтом. Засыпка нижней части колодца на высоту трубопровода должна производиться вручную.
3.10.4. Грунт для засыпки нижней части котлована должен быть освобожден от камней, комьев и других примесей. Засыпка нижней части котлована должна производиться одновременно с двух сторон уложенного трубопровода слоями 0,15-0,20 м, так как односторонняя засыпка может сдвинуть трубопровод.
3.10.5. Выполненные работы по обратной засыпке пазух котлована колодца необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования ответственных конструкций, в соответствии с Приложением 4, РД-11-02-2006.
3.11. Завершение монтажных работ

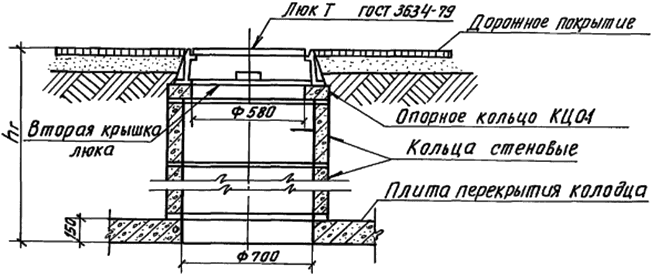

3.11.1. После обратной засыпки пазух котлована в верхней части смотрового колодца N 9 монтируют плиту перекрытия КЦП1-10-1, на плиту перекрытия монтируют кольцо стеновое КЦ 7-3, КЦ-7-9 сверху опорное кольцо КЦО-1, на опорное кольцо монтируют чугунный люк с крышкой (см. Рис.24).
3.11.2. Люки для закрытия лазов колодцев устанавливаются горизонтально на плиту покрытия или горловину. Люки колодцев, устанавливаемых на незастроенной территории, должны возвышаться над поверхностью земли на 200 мм.
3.11.3. Для утепления и предохранения колодца от попадания мусора в лотковую часть на опорное кольцо устанавливают вторую крышку, выполненную из металла или дерева.
3.11.4. Завершением работ по устройству колодца является устройство бетонной отмостки вокруг горловины. Бетонная отмостка устраивается в следующем порядке:
- на поверхности земли вокруг люков колодцев устраивают уклон 0,08 от колодца на 300 мм шире засыпанных пазух котлована;
- производится рассыпка щебня вокруг горловины колодца с последующей его трамбовкой;
- укладка на подготовленное основание бетона и разравнивает его.
|
