III. Организация и технология выполнения работ
3.1. В соответствии с СП 48.13330.2001 "Организация строительства. Актуализированная редакция СНиП 12-01-2004" до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение (ордер) на выполнение строительно-монтажных работ. Выполнение работ без разрешения (ордера) запрещается.
3.2. До начала производства работ по монтажу сборных железобетонных колодцев для подземных сетей ливневой, бытовой и промышленной канализации на площадке АГНКС, необходимо провести комплекс организационно-технических мероприятий, в том числе:
- разработать ППР на строительство АГНКС и согласовать его Генеральным подрядчиком и техническим надзором Заказчика;
- решить основные вопросы, связанные с материально-техническим обеспечением строительства;
- назначить лиц, ответственных за безопасное производство работ, а также их контроль и качество выполнения;
- обеспечить участок утвержденной к производству работ рабочей документацией;
- укомплектовать бригаду монтажников, ознакомить их с проектом и технологией производства работ;
- провести инструктаж членов бригады по технике безопасности;
- установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;
- подготовить к производству работ машины, механизмы и оборудование и доставить их на объект;
- обеспечить рабочих ручными машинами, инструментами и средствами индивидуальной защиты;
- обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;
- оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;
- обеспечить связь для оперативно-диспетчерского управления производством работ;
- доставить в зону работ необходимые материалы, приспособления, инвентарь;
- установить, смонтировать и опробовать строительные машины, средства механизации работ и оборудование по номенклатуре, предусмотренные РТК или ППР;
- составить акт готовности объекта к производству работ;
- получить у технического надзора Заказчика разрешение на начало производства работ.
3.3. Общие положения
3.3.1. Ливневая канализация является составной частью полной раздельной системы канализации. Она служит для приёма и отведения с территории АГНКС только атмосферных (дождь, таяние снега, льда), условно чистых промышленных сточных вод (от охлаждения машин, конденсата) и дренажных вод.
3.3.2. Промышленно-дождевые стоки, стекающие по поверхности площадки АГНКС, поступают в закрытую канализационную сеть через дождеприемники. Дождеприемник - это колодец, состоящий из съёмной решётки, располагающейся в плоскости проезжей части, стакана и днища с лотком. В плане дождеприемник имеет прямоугольную форму размером 0,6
0,9 м. Из дождеприемника дождевая вода поступает в закрытый канализационный водосток по соединительной ветке диаметром 200 мм, укладываемой в низовой части дождеприемника. Длина присоединения (ветка) от дождеприемника до первого смотрового колодца на коллекторе должна быть не более 40 м.
3.3.3. Состав работ и процессов по монтажу железобетонного колодца:
Подготовительные работы
- геодезические разбивочные работы;
- разработка котлована.
Устройство колодца
- проверка соответствия проекту отметок дна и крутизны откосов;
- зачистка откосов и дна котлована;
- устройство песчаной подготовки толщиной h=0,10 м (в сухих грунтах);
- устройство бетонной подготовки толщиной h=0,10 м (в мокрых грунтах);
- изоляция поверхности железобетонной плиты днища колодца битумной мастикой;
- монтаж железобетонной плиты днища в колодцах;
- устройство бетонного лотка с установкой и снятием металлической опалубки;
- изоляция на бровке внутренней поверхности железобетонных колец битумной мастикой;
- монтаж сборных железобетонных стеновых конструкций колодца;
- затирка цементным раствором швов между элементами колодца;
- изоляция стыков железобетонных колец колодца горячим битумом по грунтовке;
- цементная штукатурка и железнением поверхности лотка;
- устройство проходов трубопровода дождевой канализации через стены колодца;
- установка чугунного люка с решёткой и ходовых скоб с приваркой;
- монтаж железобетонной плиты перекрытия;
- обмазочная гидроизоляция наружной поверхности колодца горячим битумом за 2 раза по грунтовке.
Испытание колодца
- предварительное гидравлическое испытание (до засыпки котлована) на плотность;
- устранение дефектов;
- окончательное испытание (после засыпки котлована).
Засыпка котлованов
- обратная засыпка пазух котлована колодцев (после испытания колодцев);
- послойное уплотнение грунта трамбовками;
- устройство бетонной отмостки вокруг горловины колодца шириной 1,5 м.
Дождевые приемные колодцы устраивают в следующей последовательности:
- днище колодца устраивают до опускания труб канализации в траншею;
- стенки колодца возводят после укладки труб в траншею;
- лоток в колодце устраивают после укладки труб и возведения стенок до шелыги трубы.
|

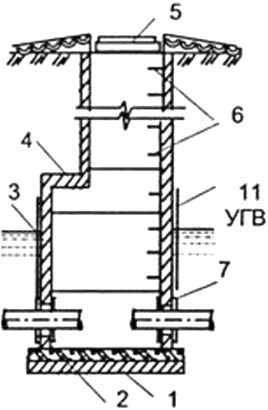

Рис.15. Схема монтажа колодца для ливневой канализации
1 - бетонная подготовка h=0,10 м; 2 - плита днища; 3 - железобетонные кольца стеновые; 4 - плита перекрытия; 5 - чугунный люк с крышкой; 6 - скобы; 7 - гидроизоляционное покрытие
3.3.4. Бытовая самотёчная канализация из труб ПХВ проложена от здания операторной до ёмкости приёма бытовых стоков объемом V=6 м
поз.18 (см. Рис.16)
3.3.5. Промышленные стоки от технологического блока собираются через круглую дождеприемную решетку в колодец-отстойник V=5 м поз.15 (см. Рис.16)
3.3.6. Из смотрового колодца для приёма ливневых стоков поз.9 (см. Рис.16) трубопровод проводят в установку для очистки сточных вод V=15 м поз.10 (см. Рис.16), которая очищенную воду перекачивает в резервуар для приёма очищенных вод V=25 м .
|

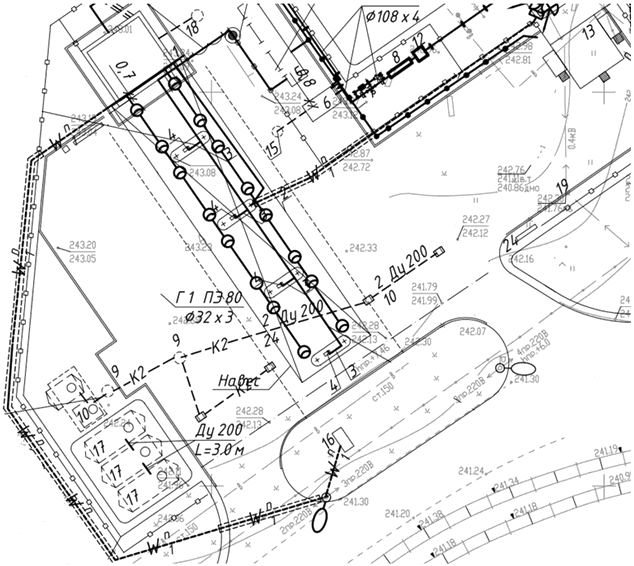

Рис.16. Схема прокладки подземных сетей канализации по территории АГНКС
9, 15, 18 - канализационные колодцы
|
3.4. Подготовительные работы
3.4.1. До начала производства работ по монтажу сборных железобетонных колодцев для подземных сетей канализации должны быть выполнены следующие подготовительные работы:
- планировка микрорельефа;
- вынесена трасса трубопровода сетей канализации в натуру;
- устроены обноски с неподвижными визирками в местах установки колодцев;
- доставлены в зону монтажа сборные железобетонные изделия колодцев, песок, монтажных средства, приспособления и инструменты.
3.4.2. Для обеспечения проектного уклона, поверхность земли по всей трассе должна быть спланирована на ширину, обеспечивающую свободный проход по ней ходовой части экскаватора. Планировка поверхности земли выполняется бульдозером ДТ-75. Дальность перемещения грунта при планировке не должна превышать 50 м.
При планировке поверхности бульдозером предусматривается срезка неровностей до 15 см и перемещение грунта. Планировка ведется полосами, равными ширине отвала бульдозера, при рабочем ходе в одном направлении. При планировке поверхности земли бульдозером резание и перемещение грунта производится на первой передаче трактора, а возвращение в забой выполняется задним ходом на второй или третьей передачах без разворота бульдозера.
Подъем ножа необходимо совмещать с разгрузкой грунта, а опускание его - с переключением передачи трактора и началом движения бульдозера задним ходом. Совмещение отдельных рабочих операций сокращает продолжительность цикла и повышает производительность бульдозера.
Выполненные работы по планировке рельефа необходимо предъявить представителю технического надзора Заказчика для осмотра и документального оформления путем подписания Акта освидетельствования скрытых работ, в соответствии с Приложением 3, РД-11-02-2006 и получить разрешение на выполнение последующих работ по разработке котлованов.
3.4.3. По окончании планировки производится геодезическая разбивка местоположения трассы канализации и смотровых колодцев.
Прежде чем приступить к разметке, производят обследование запроектированной трассы. При этом устанавливают, нет ли необходимости в изменении отдельных участков трассы в связи с изменившимися условиями. Одновременно по рабочим чертежам устанавливают места сближения и пересечения трассы с действующими подземными и наземными сооружениями и инженерными конструкциями.
Непосредственно перед выполнением разбивочных работ геодезист должен:
- проверить неизменность положения знаков разбивочной сети путем повторных измерений элементов сети;
- установить вдоль трассы временные реперы, связанные нивелирными ходами с постоянными реперами;
- разбивочные оси и углы поворота трассы привязать к постоянным объектам и закрепить на местности.
3.4.4. Разбивка котлована включает закрепление центра колодца, установку обноски, закрепленной на расстоянии 0,6-0,7 м от бровки котлована, и передачу отметок и осей на обноску.
Геодезическую разбивку котлованов на местности производят способом створных засечек от начала и конца трассы. Разбивку ведут в двух плоскостях: горизонтальной и вертикальной. За относительную отметку 0,000 принята отметка планировки соответствующая абсолютной отметке 242,60 имеющейся на генплане.
Геодезист при помощи тахеометра переносит основные оси котлованов на инвентарную обноску (см. Рис.17), где положение осей отмечает муфтами, перемещающимися по штанге обноски и закрепляемыми в заданной точке. Между муфтами натягивают проволоки и в местах их пересечения закрепляют строительный отвес. С натянутой проволоки при помощи отвеса точки пересечения осей котлована переносят на грунтовое основание и закрепляются деревянными колышками. Границы рытья котлована размечаются забивкой временных колышков по его наружным габаритам.
|
Рис.17. Инвентарная обноска
2 - струна из стальной проволоки; 3 - отвес.
Закрепительные знаки (колышки, обноски) сохраняются до сдачи смонтированных колодцев представителю технического надзора Заказчика. Поврежденные в процессе работ разбивочные точки необходимо сразу восстановить. Точность разбивочных работ должна соответствовать требованиям СНиП 3.01.03-84 и СНиП 3.02.01-87.
Выполненные работы необходимо предъявить представителю технического надзора Заказчика для осмотра, и документального оформления путем подписания Акта разбивки колодцев на местности в соответствии с Приложением 2, РД-11-02-2006.
3.4.5. Железобетонные изделия колодцев поставляются к местам монтажа автомобилем-самосвалом КамАЗ-55111 и разгружаются автомобильным стреловым краном КС-45717.
3.4.6. Завершение подготовительных работ фиксируют в Общем журнале работ (Рекомендуемая форма приведена в РД 11-05-2007), должно быть подтверждено представителем технического надзора Заказчика Актом об окончании подготовительных работ и принято по Акту о выполнении мероприятий по безопасности труда, оформленного согласно Приложению И, СНиП 12-03-2001.
3.5. Разработка котлована

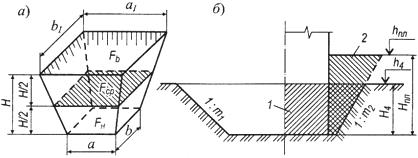

3.5.1. Объем разрабатываемого грунта в колодцах определяется как разница между шириной котлована колодца и шириной траншеи, умноженной на длину колодцев (по ходу трубопровода) и высоту траншей, с добавлением объема грунта для заглубления основания колодца. Глубина колодца определяется от его основания до верха люка. При внутреннем диаметре колодца d=0,8 м и глубине h=3,0 м размеры котлована по дну а б=2,4 2,4 м, Vкотл.=44,13 м . Объём котлована определяется по формуле
, м
|
