Линия проймы реглан-погон
Линию проймы реглан-погон строят по-разному для четкой и округлой форм проймы вверху.
При четкой форме проймы - (сплошные линии на рис. 19 в) положение ее вершин на линиях горловины может быть следующим:
А21А21 = 2,0÷6,0 см,
А9А91 = А21А21 + 0,5 см.
Через точки А21 и А91 по прямым проводят верхние, "поперечные" участки проймы: параллельно плечевым линиям или с некоторым отклонением от них по мере удаления от горловины. Вблизи вертикалей а и а2 эти прямые плавно переводят в вертикали и затем в исходную линию проймы.
При наличии плечевой вытачки нижнею часть ее, отсекаемую линией реглана, обычно заменяют посадкой или заключают в рельеф, а верхнюю часть переводят в линию реглана.
При округлой форме проймы (пунктирные линии на рис. 19 в) положение ее вершин определяют так же, как при четком реглане - погоне.
Дальнейшие построения такие же, как при обычном реглане, но уровень максимальной выпуклости линии реглана (т.е. точка перехода от поперечного участка к продольному) обычно смещается вверх от середины вспомогательных касательных, располагаясь на 8,0÷13,0 см от горловины, а величина выпуклости может доходить до 7,0÷8,0 см.
Во всех случаях после оформления проймы через точки П3 и П6 соответственно влево и вправо проводят горизонтали до пересечения с линией пройми реглана в точках П31 и П62.
Определение высоты оката рукава (рис. 20)
Высоту оката отвесного по форме рукава реглан определяют в целом так же, как для соответствующего втачного рукава:
Boк = OO1 - ОО2
Величина отрезка ОО2 в среднем равна:
2,0÷2,5 см - для изделий уплощенных форм,
3,0÷3,5 см - для изделий округлых форм,
причем, меньшие величины соответствуют более объемным изделиям. Допускается для увеличения отвесности рукава отрезок ОО2 уменьшить до 1,0 см, а для некоторого смягчения формы рукава - увеличить на такую же величину.

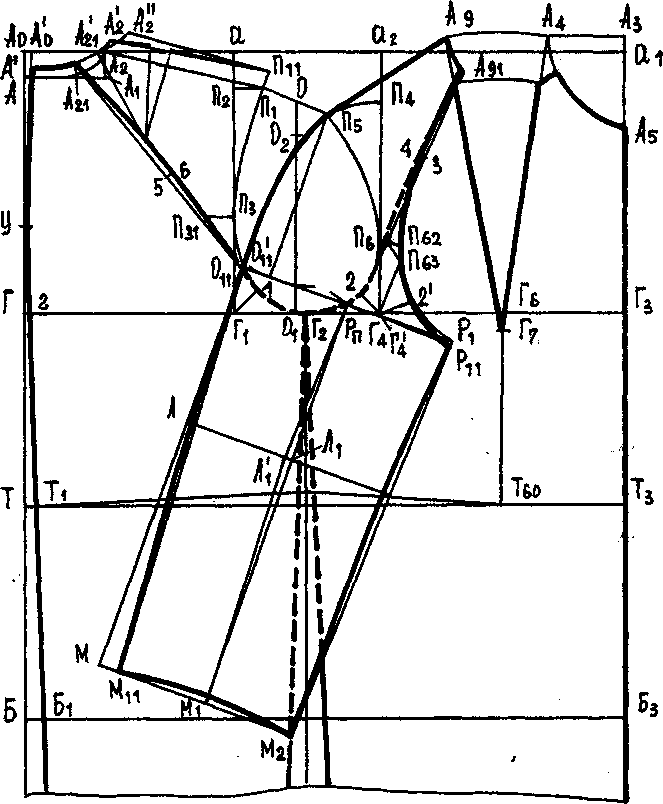

Построение чертежа передней части рукава (см. рис. 20)
Построение верхнего участка передней части рукава
Из точки П5(П51), как из центра, проводят дугу радиуса Вок, а из точки П6, тоже как из центра, проводят дугу, радиуса П6Г4. Затем проводят прямую касательную к обеим дугам.
Для фигур небольших размеров (до 104 см) с не увеличенным обхватом плеча (Оп) эта касательная является линией ширины передней части рукава под проймой.
Для фигур с увеличенным обхватом плеча и фигур с обхватом груди 108 см и более линию ширины детали под проймой проводят ниже данной касательной и параллельно ей на расстоянии 0,5÷1,0 см. Производимое таким образом дополнительное увеличение высоты оката тем больше, чем больше размер фигуры или величина увеличения Оп, по сравнению с типовой фигурой.
Для построения передней линии оката из вершины проймы А91 (если пройма оформлена плавной линией) или из точки максимальной выпуклости сильно изогнутой проймы (обычно это точка 4), от точки П62 вправо проводят дугу и откладывают на ней величину захода передней части рукава на полочку (перед). Величина захода зависит от проектируемой ширины рукава, а также от наличия папоротки вблизи проймы:
 |
