Дополнительные построения
Дополнительные построения в основном те же, что и в изделиях с цельнокроеными рукавами и ластовицами. Верхнюю часть спинки удлиняют:
АА1 = 0,5÷0,7 см,
А2А21 = 0,7÷1,0 см,
П1П11 = 1,5÷2,0 см (при внешних линиях рукава, направленных под углом к плечевым линиям).
При прямых внешних линиях отрезок П1П11 - и точку П11 получают в результате построения внешней линии задней части рукава (проводя окончательную плечевую линию через точку А21 под выбранным углом наклона к вертикали).

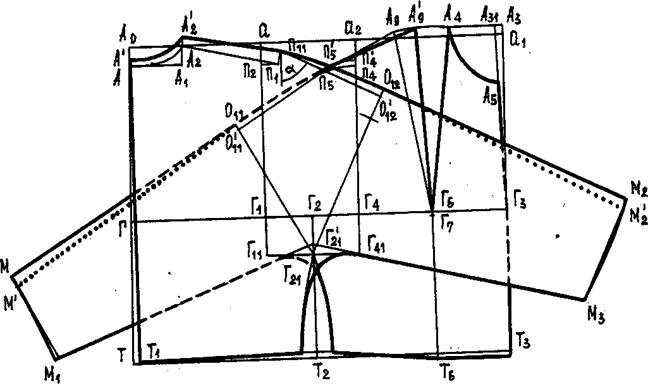

Рисунок 17 – Чертёж конструкции изделия с цельнокроеными рукавами мягкой формы без ластовиц

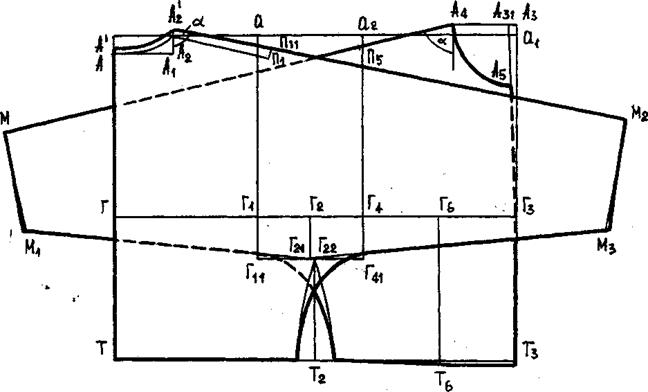

Рисунок 18 - Чертёж конструкции изделия с цельнокроеными рукавами мягкой формы без ластовиц
Пройму дополнительно углубляют:
Г1Г11 = Г4Г41 = 3,0 см ÷ГБ (до уровня бедер),
где величину выбирают следующим образом:
3,0÷6,0 см - при внешних линиях рукава, направленных под углом к плечевым линиям;
3,0 см и более - при прямых внешних линиях.
Из точки Г2 вниз проводят вертикаль до пересечения с линией окончательной глубины проймы (Г11Г41) в точке Г21, относительно которой строят впоследствии внутренние линии рукава и боковые линии становой части.
Построение чертежа задней части рукава
Построение рукава зависит от формы внешних линий, а также от формы рукава внизу.
Для рукавов с внешними линиями, расположенными под углом к плечевым линиям, построение внешней линии задней части заключается в следующем (см. рис. 17).
Выбирают наклон рукава относительно вертикали (60° - 70°).
Через точку П11 проводят вспомогательную вертикаль и, справа от нее, под вобранным углом направляющую линию задней части рукава.
Из точки Г21 восстанавливают перпендикуляр к направляющей линии задней части рукава. Пересечение обозначают точкой O121. Отрезок П11О121 - высота оката.
От точки О121 по продолжению прямой Г21О121 откладывают отрезок О121О12, определяющий объем рукава:
О121О12 = 0,5÷3,0 см,
где большие величины берут при меньшем отклонении рукава от вертикали и при наполнености рукава по внешнему шву.
Через точку О12 вверх и вниз проводят перпендикуляр к прямой Г21О12 и определяют на нем уровень линии низа рукава:
О12М2 = Др + Ппн - П11О121.
Из точки М2 влево - вниз проводят перпендикуляр к прямой О12М2.
В рукавах без наполнения по внешнему шву внешняя линия задней части внизу совпадает с прямой М2О12, а далее плавно соединяется с точкой П11и с плечевой линией.
При наполненности рукава по внешнему шву от точки М2 влево - вниз по линии низа задней части рукава откладывают отрезок М2М21, обеспечивающий необходимую наполненность:
М2М21 = 1,0÷2,0 см.
Внешнюю линию в таких случаях проводят через точки М21, О12 и П11 плавной выпуклой кривой, переходящей в плечевую линию.
Для рукавов с внешними линиями, по прямым продолжающими плечевые линии (см. рис. 18), внешнюю линию задней части строят на продолжении плечевой линии.
Выбирают наклон рукава, а соответственно и наклон плечевой линии
(70 – 90о). Через вершину горловины, точку А21, проводят вспомогательную вертикаль и под выбранным углом к ней плечевую и внешнюю линии рукава (прямую). Из точки П1 восстанавливают перпендикуляр к этой прямой и получают точку П11, разделяющую плечевую и внешнюю линии детали рукава:
П11М2 = Др + Ппн.
Через точку М2 вниз проводят перпендикуляр к внешней линии.
Внутреннюю линию строят в зависимости от формы рукава внизу.
Для рукавов с наклонными, направленными вниз внутренними линиями находят вспомогательную точку Г211 на вертикали Г2Г21 - на 0,5÷1,5 см выше точки Г21 (чем меньше наклон рукава, тем меньше величина).
В прямых рукавах внутреннюю линию проводят через точку Г21 или Г211 параллельно прямой О12М2 до пересечения с линией уровня низа в точке М3.
В рукавах, зауженных книзу, определяют ширину детали внизу:
М2М3(М21М3) = Шр внизу в готовом виде + 1,0 см,
где ширину рукава внизу берут по модели, без ограничения заужения книзу.
Точки Г21 или Г211 и М3 соединяют прямой линией.
Окончательно внутреннюю линию задней части рукава строят и оформляют одновременно с аналогичной линией передней части рукава. Тогда же оформляют и линии низа обеих деталей.
