Построение чертежей конструкций изделий с рукавами, цельнокроеными со спинкой и полочкой (передом) с внешней стороны
и втачными с внутренней стороны (рис. 15)
Изделия при данном сочетании основных покроев проектируют с кокетками или рельефами от проймы, за счет чего обеспечивается соединения внутренней части рукава с изделием без применения ластовицы и по традиционной пройме при любой степени мягкости рукава.
Построение чертежа основы конструкции изделия
Чертеж конструкции до начала построения деталей рукава и линий конструктивного членения основных деталей выполняют также, как и для изделий с обычными цельнокроеными отвесными рукавами или рукавами умеренной мягкости с ластовицами.
Так же выбирают прибавки на свободное облегание, строят сетку чертежа и контуры деталей.
При построений верхних контуров спинки и полочки (переда) в зависимости от проектируемой формы изделия устанавливают раствор плечевой вытачки, рассчитывают раствор нагрудной вытачки и осуществляют частичный перевод нагрудной вытачки в свободу облегания но пройме.
Спинку в верхней части (по линиям плеча и горловины) удлиняют.
Боковой шов проектируют посередине ширины проймы с вершиной в точке Г2.
На чертеж, построенный как для изделия с цельнокроеными рукавами, наносят линию проймы для втачного рукава.
На линии проймы определяют уровни границ втачивания деталей рукава - точки П31 на спинке и П62 спереди. Обычно эти точки располагаются почти на одном уровне и недалеко от контрольных точек П3 и П6.
Через точки П31 и П62 проводят линии кокеток или рельефов.
На участке ширины проймы Г1Г4 находят вспомогательные точки Г11 и Г41, аналогичные точкам 1 и 2 в изделиях с цельнокроеными рукавами:
Г1Г11 = Г4Г41= 1,0¸1,5 см (при рукавах отвесной формы),
Г1Г11 = 1,5¸2,0 см (при рукавах мягкой формы),
Г4Г41 = 1,0¸1,5 см.

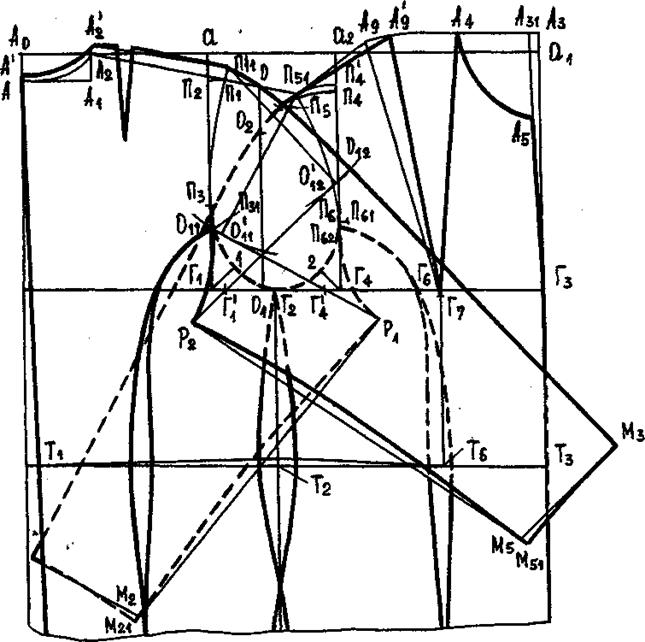

Рисунок 15 – Чертёж конструкции изделия с рукавами, цельнокроеными со спинкой и полочкой (передом) с внешней стороны и втачными с внутренней стороны
Построение чертежа рукава
Принципы построения рукавов данного покроя почти те же, что и для цельнокроеных рукавов с ластовицами. Лишь нижняя часть оката по своим размерам и форме должна соответствовать нижнему участку проймы.
Для рукавов отвесных форм высоту оката определяют по расчету:
Вок = OO1 - ОО2,
где величина ОО1 равна 2,0¸3,0 см.
Для рукавов мягких форм высоту оката определяют графически, задаваясь углом наклона рукава относительно вертикали.
Рукава отвесных форм начинают строить с передней части, а рукава мягких форм - с задней части. В данных материалах построение чертежа рукава рассмотрено на примере рукава отвесной формы.
