Особенности построения чертежей конструкций изделий с
цельнокроеными трехшовными рукавами отвесной формы
(рис. 11, 12)
Проектирование трехшовных рукавов, у которых нижняя (внутренняя) часть переходит в ластовицу, рекомендуется преимущественно для изделий с классическими рукавами и с прямыми короткими рукавами.
Конструкцию разрабатывают на основе чертежа изделия с двухшовными рукавами и отдельной ластовицей
При проектировании изделий с классическими рукавами (см. рис. 11) после построения передней и задней частей рукава проводят линию переднего шва: через точку 2 параллельно переднему перекату. На линиях локтя и низа получают точки Л21 и М21.
Положение линии локтевого шва внизу
М41М51 = Рл¸1 – (1,0¸4,0 см).
Линию локтевого шва проводят через точки 1 и М51 плавной выпуклой кривой, с такой же выпуклостью, что и у линии локтевого переката.

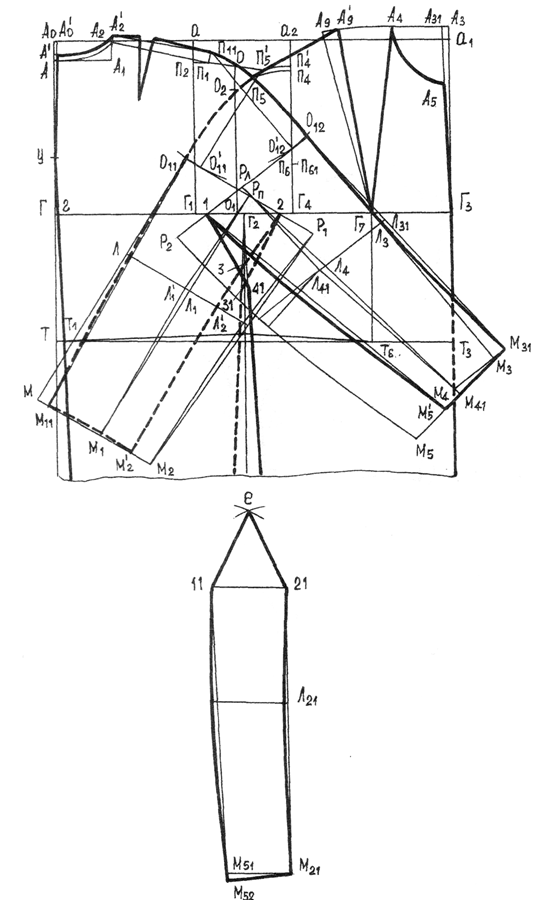

Рис 11 - Чертеж конструкции изделия с цельнокроеными трехшовными рукавами отвесной формы
 |
Рис 12 Рис 11 - Чертеж конструкции изделия с цельнокроеными трехшовными рукавами отвесной формы
От точки пересечения передней линии передней части рукава с боковой линией полочки (т.е. от точки 3) вниз по боковой линии откладывают припуск на стачивание передней и нижней частей рукава и на притачивание ластовицы рукава к полочке:
3¸31 = 3,0 ¸ 4,0 см.
На уровне точки 31 на боковой линии спинки находят аналогичную точку 41.
Точки 31 и 2, а также 41 и 1 соединяют прямыми линиями, по которым полочка и спинка будут соединяться с ластовицей.
Для получения чертежа нижней части рукава строят прямой угол с вершиной в точке 21.
Уровни линий низа и локтя на вертикальной стороне угла:
21¸М21 = 2¸М21 + 0,5 см,
21¸Л21 = 2¸Л21 + 0,3 см.
Через точки M21 и Л21 влево проводят горизонтали.
Ширины детали вверху и внизу:
21¸11 = 1¸2 (влево по горизонталям),
М21М51 = М2М21 + М5М51.
Переднюю линию проводят через точки 21 и М21 а заднюю - через точки 11 и М51. Оформляют их аналогично соответствующим линиям передней и задней частей рукава. Заднюю линию продолжают вниз на 0,5¸1,0 см до точки М52.
Линию низа проводят через точки M21 и М52.
Положение вершины ластовицы (точки е) находят засечками двух дуг:
11¸е=1¸41,
21¸е=2¸31.
Точку "е" соединяют с точками 11 и 21 прямыми линиями.

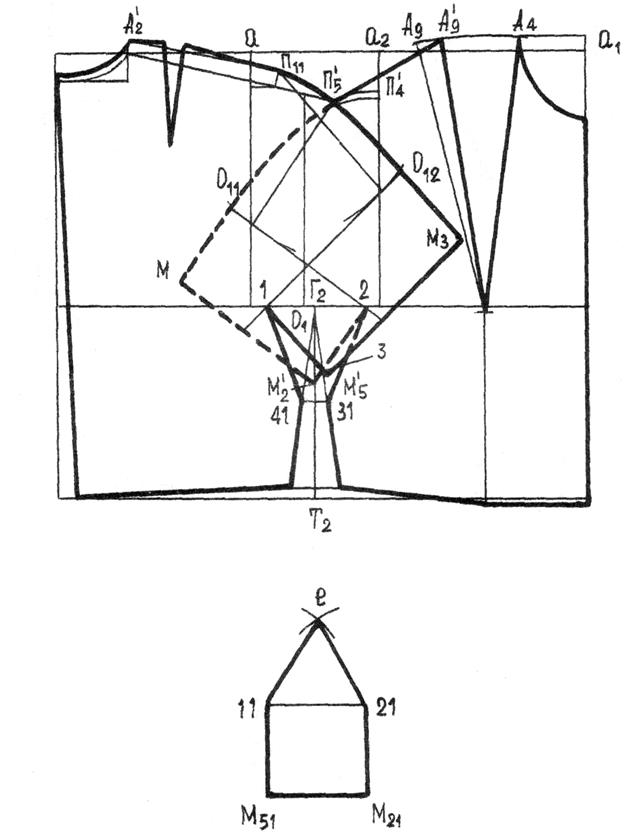

При проектировании изделий с цельнокроеными прямыми короткими рукавами (см.рис.12) на исходном чертеже конструкции аналогичного изделия с двухшовными рукавами и ластовицами не строят внутренние линии деталей рукава, а сразу строят переднюю линию передней части рукава и заднюю линию задней части рукава, проводя их через точки 2 и 1 параллельно внешним линиям. Пересечение передней линии передней части рукава с боковой линией переда обозначают точкой 3.
Линии соединения основных деталей с ластовицей, цельнокроеной с нижней частью рукава, строят так же, как в предыдущем случае.
Нижнюю часть рукава, цельнокроеную с ластовицей для спинки и полочки, строят так же, как в предыдущем случае, но с учетом прямой формы рукава.
Ширина детали:
11¸21 = 1¸2.
Уровень низа:
21¸M21 =2¸M21 = O11 M.
Линия низа горизонтальна. Передняя и задняя линии вертикальны. Положение вершины ластовицы (точки "е"):
11¸е=1¸41,
21¸е = 2¸31.
Стороны ластовицы прямолинейны.
Ширина рукава внизу при желании может быть несколько уменьшена, но равномерно за счет всех продольных линий.
Особенности построения чертежей конструкций изделий с цельнокроеными рукавами и отрезными бочками,
переходящими в ластовицы (рис. 13)
Конструкцию разрабатывают в основном по тем же принципам, что и при ромбовидной ластовице, но с определенными особенностями.
Для становой части вместо линий центрального бокового шва строят сразу линии швов соединений спинки, бочка и полочки, совмещая вершины этих швов с точками 1 и 2.
После традиционного построения основных контуров деталей рукава отроят линии соединения рукава с ластовицей. Для этого пересечение боковой линии полочки (переда) с внутренней линией передней части рукава обозначают точкой 3 и вниз от нее по внутренней линии рукава откладывают припуск на стачивание полочки или спинки с бочком и на притачивание ластовицы к рукаву, например:
3¸32 = 3,0¸4,0 см.
На внутренней линии другой детали рукава находят точку, соответствующую точке 31:
Р2¸42 = Р1¸32.
Точки 2 и 32, а также 1 и 42 соединяют прямыми линиями, по которым рукав будет соединяться с ластовицей.
Вершину ластовицы бочка (точку е) находят, делая из точек 1 и 2 засечки дугами радиусов, равных линиям соединения рукава с ластовицей:
1¸е = 1¸42,
2¸е = 2¸32.
Точку е соединяют прямыми линиями с точками 1 и 2.
Ластовица может быть цельнокроеной с бочком (см. рис. 13а) или отрезной (см. рис. 136). В последнем случае линии соединения бочка и ластовицы проводят вогнутыми кривыми с прогибом в 0,5 см посередине отрезка 1¸2.
Особенности построения чертежей конструкций изделий
с цельнокроеными трехшовными рукавами и отрезными бочками
(рис. 14)

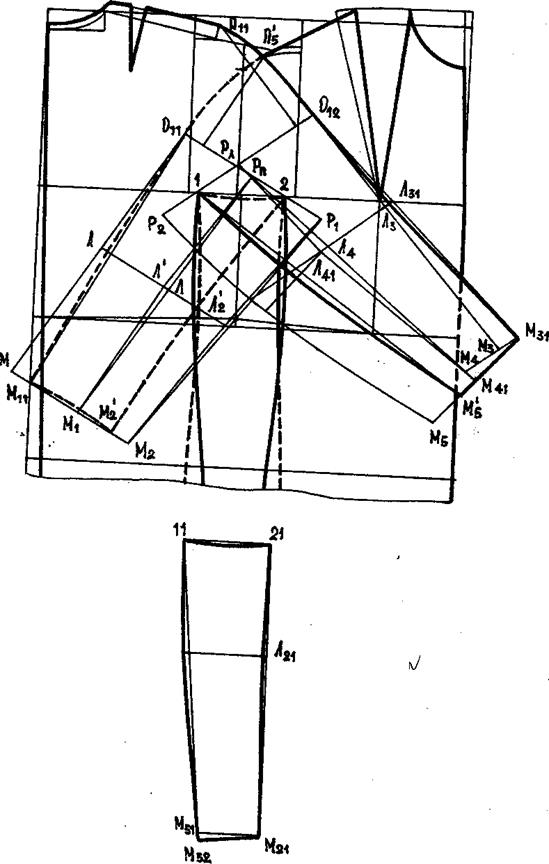

Чертеж конструкции строят, комбинируя изложенные выше построения для изделий с двухшовными рукавами и отрезными бочками, переходящими в ластовицы, и для изделий с трехшовными рукавами, нижние части которых также переходят в ластовицы.
 |

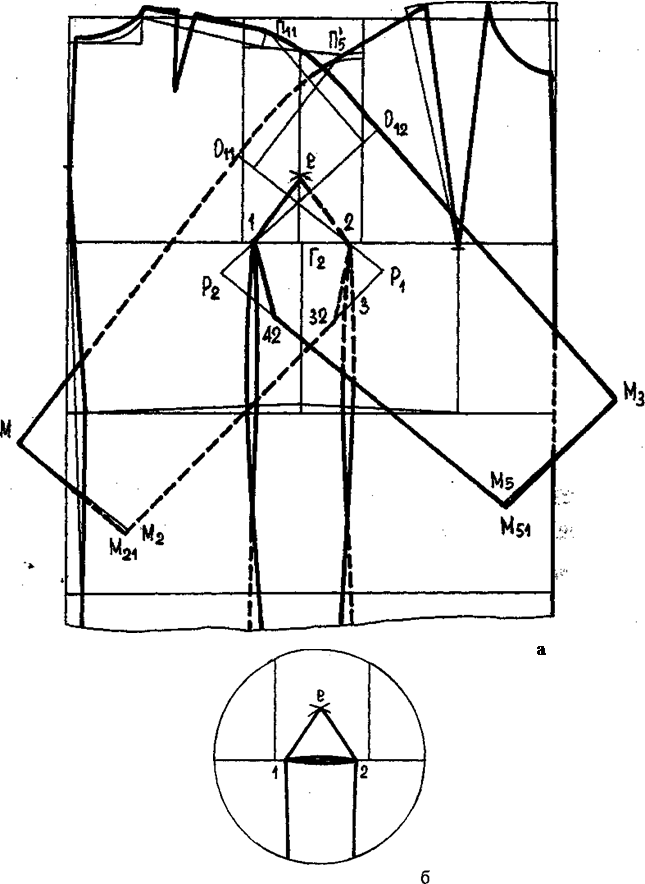

Рисунок 13 – Чертёж конструкции изделия с цельнокроеным рукавом и отрезным бочком, переходящим в ластовицу
 |
Рисунок 14 – Чертёж конструкции изделия с цельнокроеным трёхшовным рукавом и отрезным бочком
Разрабатывая конструкцию становой части изделия, бочок вверху сразу оформляют плавной вогнутой кривой с прогибом в 0,5 см посередине отрезка 1¸2.
После построения основных контуров деталей двухшовного рукава на чертеж наносят переднюю линию передней части и заднюю линию задней части трехшовного рукава, используя известные приемы.
Затем строят отдельно нижнюю (внутреннюю) часть трехшовного рукава, верх которой оформляют так же, как у бочка: плавной вогнутой кривой с прогибом в 0,5 см посередине отрезка 11¸21.
