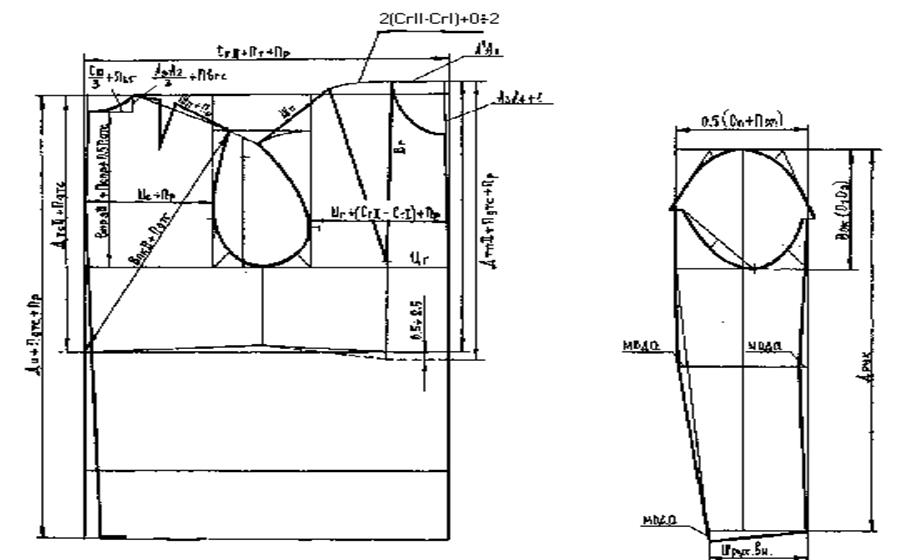

Рисунок 2а – Чертёж основы конструкции спинки и полочки (переда)

Дата: 2025-05-01; Просмотры: 13

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Построение чертежа конструкции рукава (рис 2б)

Высота оката: O₁O₂ = OO₁ - OO₂ (с чертежа изделия).

Ширина рукава вверху: Ш_рук = 0,5(О_п + П_оп).

Положение переднего и локтевого перекатов на линии ширины рукава под проймой: О₁Р_п = О₁Р_л = 0,5 - Ш_рук.

Длина рукава: О₃ М = Д_рук – (0¸0,5 см) _{(поправка на скос низа).}

Положение линии локтя: О₃Л = 0,5О₃М + 3,0 см.

Ширина рукава внизу: MM₁ = Ш_{pyк внизу в готовом виде}.

Положение контрольных точек на окате рукава:

Р_п1 = Г₄П₆ (с чертежа изделия),

Р_лР₃ = Г₁П₃ (с чертежа изделия).

Расширение оката рукава на уровне вершин перекатов:

1¸1₁ = Р₃ - Р₃¹ = 0,5¸1,5 см.

Положение вспомогательных точек 2 и 3 для оформления линии оката:

О₃О₅ =0,5О₂О₃ - 2,0, О₂О₆=0,5О₂О₄,

О₅2 = 2,0¸2,5 см, О₆3=1,0¸2,0 см.

Скос низа рукава М₁М₂ = 1,0 ¸ 2,5 см.

Положение линий переднего и локтевого перекатов на линии локтя:

ЛЛ₁ = 1,0¸1,5 см,

Л₂Л₃ = 0,5¸1,5 см.

Описанное выше построение нагрудной вытачки и определение величины ее раствора эффективно обеспечивает соответствие формы изделия форме фигуры, т.е. решает задачу создания силуэта одежды, подчеркивающего грудь, т.е. округлой формы в сечении.

Уплощение же формы в области груди связано с сокращением раствора вытачки порою на половину. Кроме того, повышение плечевого участка (введение плечевых накладок), сглаживание формы изделия для полных фигур (с большим выступом грудных желез) достигаются раскрытием части раствора нагрудной вытачки в участок проймы для образования папоротки. Этот прием часто используется при разработке конструкций современной одежды и осуществляется либо переводом части раствора вытачки графическим или шаблонным способом в пройму, либо удлинением переднего участка проймы на 0,5¸1,5 см с последующей корректировкой вытачки (рис.2в).

Делается это следующим образом.

От точки П₄ вверх по вертикали откладывают величину удлинения проймы полочки (переда), обеспечивающего необходимую свободу облегания по пройме спереди: П₄П₄₁=0,5¸1,5 см.

Из точки П₆₁, как из центра, через точку П₄¹ проводят дугу, а из точки Г₇, делают на ней засечку радиуса Г₇П₅ и на пересечении дуги и засечки получают окончательную конечную точку (П₅¹) плечевой линии полочки (переда).

Точку П₅¹ плавной линией соединяют с точкой П₆ на вертикали а₂.

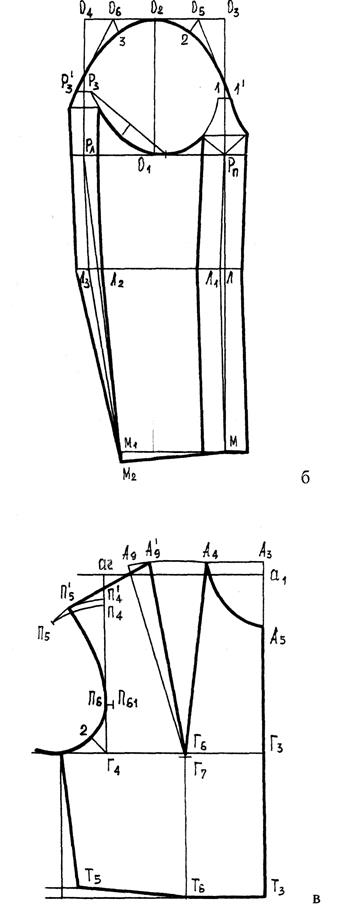

Рисунок 2б, в – Чертеж основы конструкции рукава и переда
