Таблица 3 - Прибавки на свободное облегание по линии груди на участках спинки и переда, см
|
Изделие | Степень прилегания | |||||||
| Очень плотное | Плотное | Среднее | Свободное | |||||
| Пшс | Пшп | Пшс | Пшп | Пшс | Пшп | Пшс | Пшп | |
| Платье | 0,5-0,8 | 0 | 0,8-1,0 | 0-0,3 | 1,0-1,4 | 0,5-0,8 | 1,4-2,0 | 0,8-1,4 |
| Жакет | 0,8-1,0 | 0 | 1,0-1,2 | 0-0,5 | 1,2-1,6 | 0,6-1,0 | 1,6-2,2 | 1,0-1,6 |
| Пальто | 1,0-1,2 | 0 | 1,2-1,4 | 0-0,5 | 1,4-1,8 | 0,8-1,2 | 1,8-2,4 | 1,2-1,8 |
Примечание: При введении утепляющей прокладки дополнительную прибавку распределяют между участками: по 20% к спинке и полочке и 60% к пройме.
Таблица 4 - Прибавки к длине спинки до талии, к глубине проймы, ширине, высоте (глубине) горловины, см.
| Изделие | Пдтс | Пспр | Пшг | Пвгс |
| Платье | 0,5 | 1,0-2,5 | 0,5-1,0 | - |
| Жакет | 0,7-1,0 | 2,5-3,0 | 1,0 | - |
| Пальто д/с и межсезонное | 1,0 | 2,5-3,5 | 1,0-1,5 | 0,2-0,4 |
| Пальто зимнее | 1,5-2,0 | 3,5-4,5 | 1,5-2,0 | 0,6 |
Таблица 5 - Прибавка на свободное облегание к обхвату плеча Поп, см.
| Рукав | Платье | Жакет | Пальто д/с межсезонное |
| Плотно облегающий | 3,0-4,0 | 4,0-5,5 | 5,0-7,0 |
| Узкий | 4,0-5,0 | 5,5-7,5 | 7,0-9,5 |
| Средний | 5,0-7,0 | 7,5-9,5 | 9,5-12,0 |
| Расширенный | 7,0-9,0 | 9,5-11,5 | 12,0-14,5 |
| Широкий | 9,0-11,0 | 11,5-13,5 | 14,5-17,0 |
Примечание: Дополнительная прибавка на утепляющую прокладку равна 2-3 см.
ПОСТРОЕНИЕ ЧЕРТЕЖА ОСНОВЫ КОНСТРУКЦИИ ПЛЕЧЕВОГО ИЗДЕЛИЯ С ВТАЧНЫМИ РУКАВАМИ

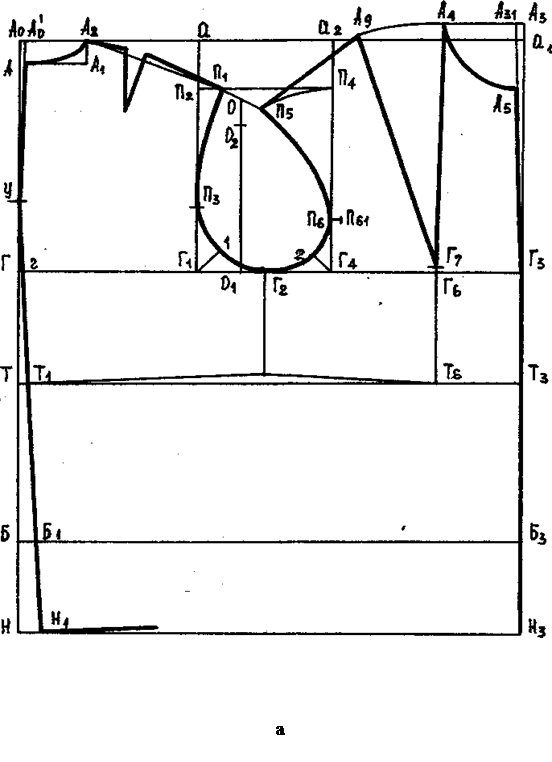

Построение чертежа спинки и полочки (переда) (рис. 2а)
Ширина изделия: Аоа1 = СгIII + Пг + Пр на оформление линий.
Распределение всей ширины изделия на участки:
Ширина спинки: Аоа = Шс + Пшс + Пр на оформление линий.
Ширина переда: а1a2 = Шг+ (СгII– СгI) + Пшп + Пр. на оформ. линий.
Ширина проймы: aa2 = Aoa1 - (Aoa + a1a2).
Расчеты участков по вертикали от точки Ао вниз:
Уровень глубины проймы: АоГ = ВпрзII + Пспр + 0,5×Пдтс.
Уровень линии талии: АоТ = ДтсII + Пдтс.
Уровень линии низа: АН = Ди + Пдтс.
Уровень линии бедер: ТБ = 0,5×ДтсII - 2,0 см.
Расчеты участков по вертикали от точки Т3:
Уровень вершины горловины полочки (переда): ТзАз = ДтпII + Пдтп.
Уровень линии низа полочки (переда): ТзНз = ТН(Т1Н1) + (0¸1,5 см).
Расчет участков горловины:
Ширина горловины: Ао(А1о)А2 = Аз(А31)A4 = Сш/3 + Пщг.
Высота горловины спинки: AoA = A1A2 = AoA2/3 + Пвгc.
Величина отвода вершины горловины от вертикали a1: A3А31 = 0¸0,5 см.
Глубина горловины переда: Аз(А31)A5 = AoA1 + (0,5¸1,0 см)
Построение линии плечевого контура спинки:
Длина плечевой линии: А2П1 = Шп + Ппос (раствор вытачки).
Отвод линии середины спинки от вертикали: TT1 = 0¸l,5 см.
Уровень конечной плечевой точки: ТП1 = ВпкII + Пвпк,
где Пвпк включает Пдтс и Пр на плечевую накладку.
Расчет нагрудной вытачки:
Положение конца вытачки: Г3Г6 = Цг или = 0,5Г3Г4.
Длина вытачки: А4Г7 = ВгII + (0,5¸1,0 см).
Величина раствора вытачки: А4А9 = 2(С2II - Сг1) + (0¸2,0 см).
или А4А9 = 2(ШгII - Шг) + (0¸2,0 см).
Определение положения конечной плечевой точки полочки (переда):
Уровень плечевой точки: Г4П4 = Г1П2 – (0¸1,0 см).
Уровень контрольной точки (П6): Г4П6 = Г4П4/3
Длина плечевой линии: А9П5 = Шп
Точки для оформления контура проймы П3, Г2, 1, 2:
Уровень контрольной точки (П3): Г1П3 = П2Г1/3 + (0¸2,0 см)
Середина проймы: Г1Г2 = 0,5Шпр
Положение вспомогательных точек 1 и 2 на биссектрисах соответствующих углов: Г11 = 0,2Г1Г4 + 0,5 см,
Г42 = 0,2Г1Г4.
 |
