Топография 09.09.20.

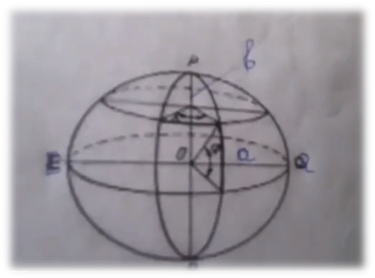

Земная поверхность не поддается строгому математическому описанию. Однако, для характеристики фигуры и размеров земли ближе всего подходит тело образованное вращением элипса вокруг его малой оси P – P1. Данная поверхность образованная вращением элипса (Р, Q, P1, E) вокруг его малой оси Р, Р1 называется поверхностью земного элипсоида, или сфероида
Размеры земного элипсоида, характеризуются длинами его полуосей. В следствии вращения земли, сфероид приплюснут с полюсов и отношение Альфа=а А-Б:А (Сжатие)
Линии пересечения поверхности сфероида плоскостями, проходящими через ось вращения, называются - меридианами и представляются на сфероиде Элипсами.
Линии пересечения плоскостями перпендикулярными к оси вращения, называются параллелями и являются окружностями.
Параллель плоскость которой проходит через центр сфероида, называется экватором.
Размеры земного сфероида и его сжатие неоднократно определялись ученными разных стран. С 1946 г. В России принят размер земного сфероида по Красовскому,
· а= 6 млн. 378 тыс. 245 м.
· В= 6 млн. 356 тыс. 863 м. (полуось вращения)
· Альфа= 1/298,3 (сжатие)
Сжатие земного сфероида составляет примерно 1:300. Представим себе глобус с большой полуосью (а=300м), то разность (а-в) для такого глобуса, составит 1 м. (Если по экватору будет 300 метров, то полуось вращения составит 299 метров) Из-за малости сжатия, общую фигуру земли приближенно принимают за шар, с радиусом 6000тыс 371км.
Радиус земли - 6371 км
Поверхность такого шара равна поверхности земного сфероида.
Геодезические измерения выполняемые на физической поверхности земли, переносят на земной сфероид, а затем на карты и планы.
Определение положения точек земной поверхности
Система географических координат. Положение точек земной поверхности, на карте и на плане определяются координатами.
Координаты это - величины (числа) определяющие положение точек, на любой поверхности или в пространстве.
В геодезии наиболее распространенными являются, географические и прямоугольные системы координат. Единой системой координат, для всех точек земли служит система географических координат. Ее составляют плоскость начального меридиана (Р, М0, Р1) и плоскость экватора (Е, Q).

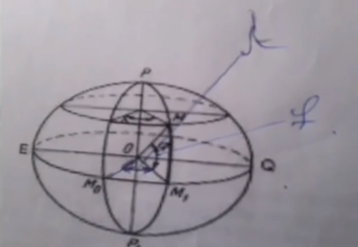

Положение всякой точки М на сфере, этой системы координат определяется углом (Фи), образованной отвесной линии (М, О) этой точки и плоскостью экватора. И углом (лямда) составленной плоскостью меридиана (Р, М, Р1), данной точки. С плоскостью начального меридиана (Р, М0, Р1). Угол (Фи) называется географической широтой. (т.е от экватора к вверху), а (лямда) географической долготой точки (М).
Широты (Фи) считаются обе стороны от экватора. От 0 до 90 градусов. Отсчитываемые от экватора к северу, называются северными. К югу - южными.
Долготы (лямда) считаются от начального меридиана, в обе стороны. На восток и на Запад. От 0 до 180 градусов. И называются восточными и западными
Широты и долготы называются географическими координатами
(Широту мы берем от экватора на Север и на Юг, широта изменятся от 0 до 90 градусов)
(Долготы считаются от начального меридиана на восток и на запад)
(Географические координаты определяются в градусах, минутах, секундах)
Начальный меридиан - на поверхности земли принято считать меридиан, проходящий через центр меридианного зала, старейший в Европе астрономической обсерватории в Гринвиче, вблизи Лондона)
Началом единого отсчета в России, служит центр круглого зала Пулковской обсерватории, в Санкт-Петербурге.
 |
Система прямоугольных координат
Часто положение точек на плане, определяют относительно системы прямоугольных координат. Началом которой составляют 2 взаимно перпендикулярно прямые, О - Х и О - У. Лежащие в горизонтальной плоскости, называемые осями координат. О Х - ось обцисс.
О У- ось координат.
(Все измерения в Геодезии проходят только по ходу ЧАСОВОЙ СТРЕЛКИ)
т. О пересечения осей служат началом координат.

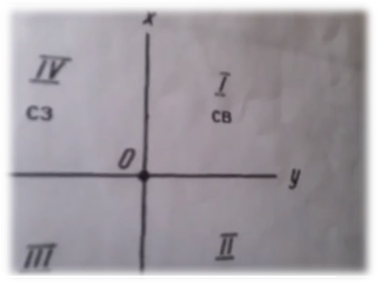

Оси координат разделяют плоскость чертежа на 4 части, называемые четвертями.
1. Северо -Восток
2. Юго - Восток
3. Юго - Запад
4. Северо -Запад
| Координаты | 1-СВ | П-ЮВ | 1П-ЮЗ | 1У |
| Четверти | ||||
| Х | + | - | - | + |
| У | + | + | - | - |
Значение координат Х и У, сопровождается знаками + и -
Направление оси ординат считаются положительным на ВОСТОК и отрицательным на ЗАПАД
А направление оси обцис считается положительным на СЕВЕР и отрицательным на ЮГ
Высоты точек

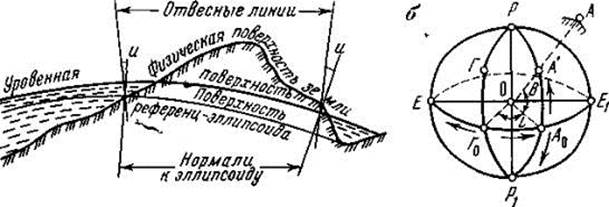

Неровности земной поверхности, характеризуются высотами точек.
Высота точки - отрезок отвесной линии (расстояние), от этой точки.
Отрезок отвесной линии (расстояние) от этой точки, до уровненной поверхности, принятой за начало счета высот
Числовое значение высоты - называют отметкой точки.
Для определения высоты уровня моря, на берегу закрепляют в вертикальном положении рейку с делениями (Футшток) и периодически фиксируют уровень моря относительно этой рейки.
В Российской Федерации высоты точек физической поверхности земли отсчитывают от Кронштадтского футштока (Черта на медной доске) Установленной в гранитном устое моста, через обводной канал в городе Кронштадтке.
