«Утверждаю»

Руководитель ИВПК

«Десантное Братство»

Игнатов Г.Е,

« » 2016 г.

ПЛАН – КОНСПЕКТ

проведения занятия

ГЛАВА: VII. ВОЕННАЯ ТОПОГРАФИЯ

ЗАНЯТИЕ: 1 (§ 1) Ориентирование на местности без карты.

ЦЕЛЬ: Дать учащимся понятия об ориентирование на местности без карты. Научить способам определения сторон горизонта. Воспитывать инициативу и находчивость.

УЧЕБНЫЕ ВОПРОСЫ:

1) Ориентирование на местности без карты;

2) Способы определения сторон горизонта;

3) Доклад о своём местонахождении.

ВРЕМЯ: 45 минут.

МЕСТО: Заранее выбранный участок местности вблизи школы с хорошим круговым обзором. Кабинет НВП.

МЕТОД: Практический показ приёмов и действий с использованием наглядных пособий. Объяснение и отработка практических действий по ориентированию.

РУКОВОДСТВО и ПОСОБИЕ: Учебник НВП, методическое пособие «Спортивное ориентирование.

МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ: Компас (по возможности на каждого учащегося), часы, макет циферблата часов со стрелками, плакат «Ориентирование на местности без карты».

ХОД ЗАНЯТИЯ

Учебные вопросы, время на их отработку	Действие руководителя	Действия обучаемых
1	2	3
Вводная часть 10 минут	Принимает рапорт командира взвода, (отделения, дежурного) поверяет наличие обучаемых и их внешний вид, их материальное имущество, приготовленное к уроку. Заслушивает ответы на поставленные контрольные вопросы. Объявляет тему и учебную цель занятия, переходит к первому учебному вопросу.	Отвечают на поставленные учебные контрольные вопросы, записывают тему и учебную цель занятия
1-й учебный вопрос 15 минут	Военная топография — специальная военная дисциплина. Она рассматривает способы изучения местности, ориен­тирование на ней и другие вопросы, связанные с оценкой местности и ее особенностей для ведения боевых действий войск, дает навыки использования топографических картой аэроснимков при выполнении различных боевых задач. __ Изучение военной топографии имеет большое значение при подготовке воинов к практическим действиям в бою, способствует развитию таких важных качеств, как наблюдательность, точность, умение анализировать результаты наблюдения и делать выводы о влиянии особенностей местности на выполнение боевой задачи. Умение ориентироваться на местности и передвигаться по заданным направлениям в любых условиях, свободно пользоваться топографической картой необходимо военно­служащим различных специальностей. Оно нужно десантнику, выполняющему боевое задание в тылу врага, разведчику, действующему на вражеской территории, саперу, взрываю­щему мосты в расположении противника, наблюдателю, засекающему огневые средства противника, мотострелку, артиллеристу, танкисту и воинам других родов войск при выполнении боевых задач. Некоторые сведения о местности. Местность играет существенную роль в боевой деятель­ности войск. Используя рельеф и местные предметы, войска совершают скрытное передвижение; оборудуют позиции так, чтобы противник нес большие потери от наших огневых средств; проводят мероприятия по маскировке своего расположения; решают задачи по радиационной, химической и биологической защите в случаях применения противником оружия массового поражения. В одних случаях местность способствует успеху при ведении боевых действий и более эффективному использованию оружия и боевой техники, в других — препятствует. Местность всегда играла большую роль при ведении боевых действий. Особенно возросло ее значение как фактора боевой обстановки в настоящее время в связи с количественным ростом и качественным изменением вооружения и технического оснащения войск. Поэтому уставы Вооружен­ных Сил Республики Казахстан требуют от всех военно­служащих тщательного изучения и оценки местности, правильного учета ее тактических особенностей примени­тельно к конкретной боевой задаче. На местности имеются естественные и искусственные объекты. Они объединяются по признаку однородности в определенные группы, которые называются топографи­ческими элементами. К ним относятся: рельеф, населенные пункты, производственные предприятия (промышленные и сельскохозяйственные), дорожная сеть (автомобильные, железнодорожные, грунтовые дороги и т. п.), почвенно-растительный покров, гидрография (реки, озера, водо­хранилища и т. п.). Топографические элементы составляют на местности единый комплекс, в котором каждый элемент зависит от других и одновременно влияет на них. Их сочетание создает разнообразие местности. Неровности, образующие земную поверхность, назы­ваются рельефом местности, а все расположенные на ней предметы, созданные природой или трудом человека, — местными предметами. Рельеф относится к самым существенным показателям особенностей местности. Он оказывает большое влияние на выбор места для наблюдательных пунктов, огневых позиций, траншей, ходов сообщения и расположения войск. Важное значение для действий мелких подразделений и одиночных солдат имеют небольшие неровности местности — курганы, насыпи, ямы, промоины, выемки, воронки от разрывов снарядов и мин. Они широко используются при перебежках и переползании под огнем противника. Промоины и другие мелкие складки рельефа, канавы, придорожные кюветы, на­сыпи, выемки и т. п. могут служить защитой от поражаю­щего действия ядерного оружия. Каждая форма рельефа образуется поверхностями — скатами (склонами) разнообразной длины, крутизны, высоты и формы. Скаты высот являются важными в тактическом отношении элементами. Основные характеристики ската даны на рис. 132. В бою надо уметь не только изучать и вести разведку местности, правильно ее оценивать, но и уметь приспосабливаться к ней. Правильно приспосабливаться к местности— значит полнее использовать особенности рельефа и местных предметов для скрытного передвижения и наилучшего применения оружия и боевой техники. Рис. 132. Элементы ската: О — длина; Н — высота; и — горизонтальное положение; а — крутизна. Общие понятия об ориен­тировании. Для успешных действий на поле боя каждый воин должен не только в совершенстве вла­деть оружием, но и уметь хорошо ориентироваться на местности. Слово "ориентироваться" происходит от латинского слова о riens , что означает "восток". И это не слу­чайно, так как восток с древнейших времен считался важной стороной: отсюда восходит солнце — источник света и тепла на земле. Ориентирование применяется в практике обучения войск и в боевой обстановке. Ориентироваться на местности — это значит найти направление на стороны горизонта (стороны света) — север, юг, запад, восток; определить свое местоположение относительно окружающих местных предметов, форм рельефа; найти нужное направление движения и выдержать это направление в пути. Ориентирами называются хорошо заметные местные предметы и элементы рельефа, относительно которых определяют местоположение, направление движения и указывают положение целей и объектов. Ориентир должен резко отличаться от других элементов местности, находя­щихся вблизи него, формой, размерами или окраской, чтобы он бросался в глаза при первом взгляде на местность. Изучение и запоминание местности начинается с выбора вокруг себя трех-четырех наиболее приметных ориентиров. Следует хорошо запомнить их внешний вид и взаимное расположение и пользоваться ими как маяками, по которым, когда это необходимо, определять и проверять свое местоположение или находить путь движения в нужном направлении.	Слушают преподавателя – организатора НВП, основные моменты конспектируют в тетрадь. Выполнение практических действий по ориентированию.

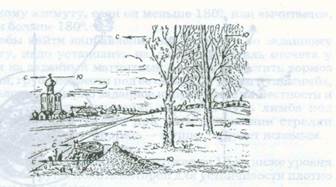

2-й учебный вопрос 15 минут	Способы определения сторон горизонта. Стороны горизонта на местности определяются по компасу, небесным светилам и местным признакам. Наиболее распространен способ определения сторон горизонта с помощью компаса. Каждому из нас знаком магнитный компас, с помощью которого можно определить стороны горизонта. Изобретение этого чудесного прибора по праву относится к числу немногих открытий, имевших первостепенное значение для развития цивилизации. Трудно сказать, где и когда появился компас впервые. Американские ученые при раскопках мексиканского поселка Сан-Лоренцо нашли обломок магнитного железняка, на котором хорошо видны следы искусственной обработки. После тщательного изучения исследователи сделали вывод, что этому обломку около 3 тыс. лет и что он был частью древнейшего компаса. Конструкция компаса постепенно совершенствовалась. В 1302 г. итальянский ювелир Флавио Джойя скрепил магнитную иглу с бумажным кругом-катушкой, по краю которого нанес градусные деления, а из центра его провел 32 луча, соответствующие определенным направлениям и румбам. Посчитав Джойя изобретателем компаса, благо­дарные жители Неаполя в 1902 г. соорудили в его честь памятный обелиск. Долгое время ученые не могли правильно объяснить загадочное свойство магнитной стрелки останавливаться в направлении север — юг. Впервые научное обоснование этого явления было дано в 1600 г. английским ученым В. Гильбертом, придворным лекарем английской королевы. Он намагничивал железные шары и проводил с ними различные опыты. Потом написал сочинение "О магните, магнитных телах и о большом магните — Земле". Так, в 1600 г. люди узнали о магнитном поле Земли. Оно-то и действует на легкую стрелку компаса, устанавливая ее в направлении север — юг. Со времени изобретения компаса прошли столетия, но этот простейший прибор применяется и сегодня. Его используют летчики, моряки, туристы, путешественники и люди самых разных специальностей. В Вооруженных Силах Республики Казахстан широко применяется компас Адрианова (рис. 133). В корпусе компаса помещено кольцо со 120 делениями (лимб), на котором нанесены два ряда цифр. Один ряд цифр, находящийся непосредственно над делениями, дан в градусной мере по ходу часовой стрелки; другой ряд цифр против хода часовой стрелки означает деления угломера. Вверху корпуса укреплена вращающаяся вокруг лимба крышка с прорезью и мушкой для визирования в любом направлении, причем мушка всегда направляется в сторону наблюдаемого предмета. При определении сторон гори­зонта следует отпустить тормоз, установить компас горизонтально и поворачивать его так, чтобы север­ный конец магнитной стрелки ока­зался против нулевого деления шкалы. В этом положении компаса буквы "В", "Ю", "3" укажут направ­ления на восток, юг и запад, а нулевое деление шкалы — направ­ление на север. Рис. 133. Компас Адрианова: 1 — крышка со стойками для визирования; 2 — лимб; 3 — указатель отсчета; 4—магнитная стрелка; 5 — тормоз. Стороны горизонта по Солнцу определяются наиболее быстро, но результат получается приближенный. Солнце бывает около 7 ч утра на востоке (тени от предмета направлены на запад), в 13ч — на юге (тени самые короткие и направлены на север), около 19 ч — на западе (тени направлены на восток). По Солнцу с помощью часов стороны горизонта определяются в любое время дня следующим образом. Часы устанавливаются горизонтально так, чтобы часовая стрелка своим острием была направлена в сторону Солнца (минутная стрелка не учитывается). Прямая, разделяющая пополам угол между часовой стрелкой и направлением на цифру 1 циферблата, укажет направление на юг. При этом надо помнить правило: до полудня — делить пополам дугу (угол) на циферблате, которую часовая стрелка должна пройти до 13 ч, а после полудня — дугу, которую она прошла после 13 ч. Зная направление на юг, легко определить другие стороны горизонта. Ночью при ясном небе стороны горизонта определяются по Полярной звезде, которая всегда находится на севере. Ее легко находят по созвездию Большой Медведицы. Для этого мысленно продолжают прямую, проходящую через две крайние звезды а и /3 указанного созвездия; отмечают на ней расстояние, равное пятикратному видимому расстоянию между этими двумя звездами; в конце расстояния видна По­лярная звезда (рис. 135). Если в облачную ночь не удается отыскать Полярную звезду, но видна Луна, то стороны горизонта определяются по ней. Этот способ менее точен. Наиболее просто стороны горизонта определяются в полнолуние, когда виден весь диск Луны. В этой фазе Луна находится против Солнца. Это значит, что в 1 ч ночи она бывает на юге, в 7 ч — на западе, в 19 ч — на востоке. Приближенно стороны горизонта определяются по следую­щим наиболее часто встречающимся местным признакам. Рис. 134. Определение сторон гор­изонта по Солнцу и часам: а— до 13 ч; б — после 13 ч. Рис. 136. Определение сторон горизонта по признакам местных предметов. Кора на многих деревьях грубее на северной стороне и тоньше, эластичнее (у березы — светлее) — на южной. Мох и лишайники покрывают стволы деревьев и камни с северной стороны. В жаркую погоду на деревьях хвойных пород смола более обильно накапливается с южной стороны. Муравей­ники располагаются с южной стороны деревьев, пней и кустов. Южный скат муравейников более пологий, чем северный. Ягоды и фрукты раньше зреют с южной стороны. Снег быстрее подтаивает на южных склонах (в результате подтаивания на снегу образуются зазубрины — "шипы", ориентированные на юг). Алтари православных церквей, часовен и лютеранских кирок обращены на восток, а главные их входы расположены с западной стороны (рис. 136).	Слушают преподавателя – организатора НВП, основные моменты конспектируют в тетрадь. Выполнение практических действий по ориентированию.
3-й учебный вопрос 5 минут	После выполнения практических действий по ориентированию на местности без карты учащиеся готовят доклад о своём местонахождении. Преподаватель – организатор НВП должен обратить внимание обучаемых на то, что определение своего местонахождения на местности входит в понятие ориентирования, и изложить им примерную форму доклада, например: «Я нахожусь на высоте «Малая», север – в направлении на смотровую вышку, юг – на мачту линии электро передач, восток – на отдельно стоящее дерево, запад – на опушку леса. В 1км на северо-восток проходит автомобильная дорога, в 500 м на юго-запад труба котельной и т. д.». Заслушав доклады учащихся, руководитель занятия определяет, как учащиеся усвоили способы ориентирования на местности, в случае необходимости дополнительно объясняет непонятные вопросы и переходит к заключительной части занятия.	Слушают преподавателя – организатора НВП, основные моменты конспектируют в тетрадь. Выполнение практических действий по ориентированию.
Заключи - тельная часть 5 минут	Подводит итоги занятия, указывает, как выполнена учебная цель, оценивает степень усвоения материала обучаемыми, сообщает тему следующих занятий.	Записывают домашнее задание.

Руководитель занятия:

Старшина ИВПК И. Плотников

Вопросы и задания:

1. Что изучает военная топография?

2. Назовите топографические элементы местности.

3. Что значит ориентироваться на местности?

4. Каким требованиям должны отвечать выбранные ориентиры?

5. Как определяются стороны горизонта днем и ночью?

6. Доклад о своём место нахождение.

Тренировка учащихся.
