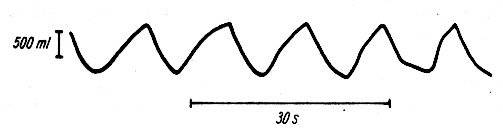

Рис.13. Спирограмма уджайи (испытуемый Ч.)
Рисунок 13. показывает спирограмму уджайи-пранаямы (испытуемый Ч.) с частотой дыхания 2/мин, дыхательным объемом в 3 л и минутным объемом дыхания (легочная вентиляция) 7 л/мин. Потребление кислорода было вдвое выше обычного (600 мл/мин), хотя, впрочем, исследование проводилось не при стандартных условиях основного обмена. У испытуемого Г. при уджайи частота дыхания составляла 5/мин, а дыхательный объем только 1 л.

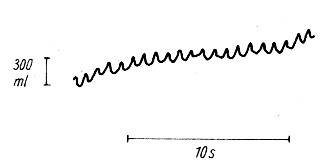

Рис.14. Спирограмма капалабхати (исп.Ч.)
На рис.14 - спирограмма капалабхати (исп.Ч.). Примечателен исключительно малый объем вдоха (ок. 150 мл), что собственно означает вентиляцию только мертвого пространства. При этом достигается вполне нормальный уровень потребления кислорода (ок.400 мл/мин). При вентиляции только мертвого пространства альвеолярный газообмен должен был бы собственно прекратиться (данное обстоятельство, помимо нагрузки давления на кровообращение, обуславливает то, что при подводном погружении нельзя переходить границ критической длины шноркеля, так как объем шноркеля увеличивает объем мертвого пространства). Тот факт, что в данном случае это не происходит, объясняется, по-видимому, колебаниями давления, которые возникают вследствии сверхвысокой частоты дыхания - 82 1/мин и вызывают эффект смешивания (испытуемый Г. достиг частоты дыхания 108/мин).
В практике реанимации при анестезии уже некоторое время применяется напоминающий капалабхати способ искусственного дыхания, т.н. высокочастотное искусственное дыхание (Sjöstrand 1977), при котором на равномерный поток воздуха накладываются периодические колебания давления высокой частоты так, чтобы грудная клетка не производила бы дыхательных движений.

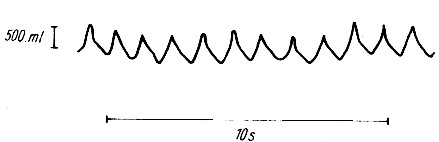

Рис.15. Спирограмма бхастрики (исп.Г.)
С испытуемым Г. мы смогли зарегистрировать некоторые другие пранаямы. На рис.15 показана бхастрика, здесь ЧД составила 60/мин, в другом исследовании 22/мин (рис.18).

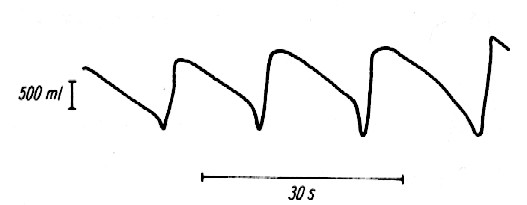

Рис.16. Спирограмма мурча (исп.Г.)
На рис.16 показана мурча, где легко видеть увеличение продолжительности выдоха (около 12 с.), которая была достигнута за счет того, что выдох делался с жужжанием. В итоге частота дыхания равна 4/мин, объем вдоха - 1 л.
Рис.17. Спирограмма ситали (исп.Г.)
При ситали, охлаждающем дыхании (рис.17), имеет место продление вдоха до 4-8 сек с ЧД 5/мин и объемом вдоха около 600 мл. При анализе всех этих данных надо учесть, что испытуемый Г. в покое имел аномально низкий минутный объем дыхания (около 4,5 л/мин). Разумеется, человек с более высоким МОД при практике пранаям нуждался бы в больших дыхательных объемах на вдохе.
