1. Устройство модульной установки автоматического порошкового пожаротушения
Автоматические модули порошкового пожаротушения
Модуль порошкового пожаротушения (МПП) – устройство, которое совмещает функции хранения и подачи огнетушащего порошка при воздействии исполнительного импульса на пусковой элемент. Модули по способу организации подачи огнетушащего вещества могут быть с разрушающимся (Р) или неразрушающимся (Н) корпусом.
По времени действия (продолжительности подачи ОТВ) МПП могут быть быстрого действия (импульсные – И) или кратковременного действия (КД-1 и КД-2).
По способу хранения вытесняющего газа МПП подразделяются на закачные (З), с газогенерирующим (пиротехническим) элементом (ГЭ, ПЭ), с баллоном сжатого или сжиженного газа (БСГ).
МПП с разрушающимся корпусом, представленный на рис. 1, а, имеет ослабленную нижнюю часть корпуса. При воздействии командного импульса включается газогенерирующее устройство, внутри корпуса растет давление и ослабленная часть разрушается и выпускает порошок в защищаемое помещение. Такая конструкция позволяет существенно снизить вес, однако после срабатывания модуль не подлежит восстановлению.

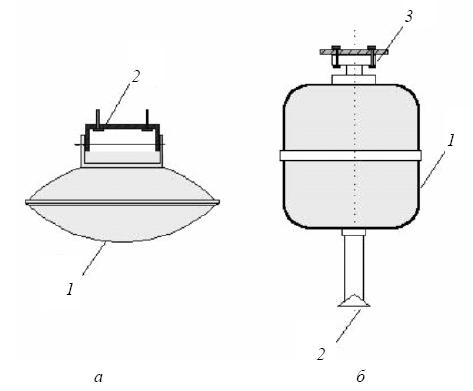

Рис. 1. Модули порошкового пожаротушения:
а – с разрушающимся корпусом:
1 – разрушающаяся полусфера;
2 – крепление модуля;
б – с неразрушающимся корпусом:
1 – емкость для порошка;
2 – насадок-распылитель;
3 – крепление модуля
МПП с неразрушающимся корпусом, представленный на рис. 1, б, имеет специальную мембрану и насадок. При подаче командного импульса газогенерирующее устройство создает в корпусе давление и мембрана разрушается. Порошок выходит из корпуса и через насадок распыливается на заданной площади. После использования модуль перезаряжается порошком и в него вставляется новая мембрана.
На рис. 2 представлен модуль с большим количеством порошка (до 100 кг).

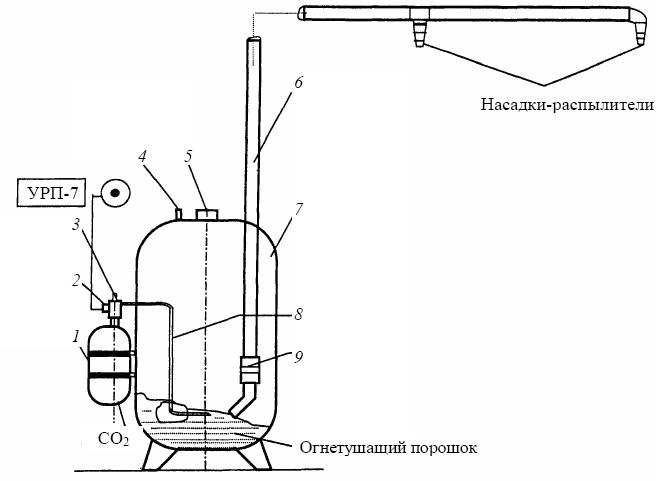

Рис. 2. Модуль порошкового пожаротушения МПП-100:
1 – емкость с углекислотой;
2 – пиропатрон;
3 – пусковая головка;
4 – предохранительный клапан;
5 – горловина засыпки порошка;
6 – труба;
7 – баллон емкостью 100 дм3 с огнетушащим порошком;
8 – вспушиватель;
9 – воздушный клапан;
УРП-7 – устройство ручного пуска, входит в комплект МПП-100
Модуль типа МПП-50 или МПП-100 (см. рис. 2) представляет собой приваренный к раме стальной сварной баллон 7 для порошка, засыпаемого через горловину 5 в верхней части баллона. Труба 6 служит для соединения порошкового трубопровода с насадками-распылителями. В крышку горловины вмонтирован предохранительный клапан 4. К баллону 7 с порошком прикрепляется баллон 1 с двуокисью углерода или азота, под давлением 0,8 МПа (8 кгс/см2), который необходим для доставки порошка в защищаемое помещение. Газ из баллона 1 попадает под давлением в баллон 7 с порошком при помощи пусковой головки 3 с пиропатроном 2, которые включаются от системы электрического пуска или от устройства ручного пуска УРП. При возникновении пожара вследствие повышения температуры или при появлении открытого пламени система пожарной сигнализации вскрывает запорно-пусковое устройство 3 баллона 1. Газ из баллона поступает во внутреннюю полость корпуса 7 с порошком. В корпусе порошок с помощью вспушивателя 8 переходит в псевдоожиженное состояние, благодаря чему приобретает способность к текучести по распределительному трубопроводу. При повышении давления в корпусе огнетушителя до 0,8 МПа (8 кгс/см2) срабатывает клапан пневматический 9, после чего порошок из корпуса по имеющейся в нем сифонной трубке поступает к распределительному трубопроводу, затем к распылителямнасадкам, а далее на защищаемую площадь (в объем).
Модуль оборудован устройством ручного пуска УРП, которое включает модуль через пусковую головку с пиропатроном.
