Рельеф местности - совокупность неровностей, физической поверхности земли.
Топография 23.09.20
Рельеф местности и его изображения на топографических картах и планах
Рельеф местности - совокупность неровностей, физической поверхности земли.
В зависимости от характера рельефа, местность делят на горную, холмистую и равнинную.

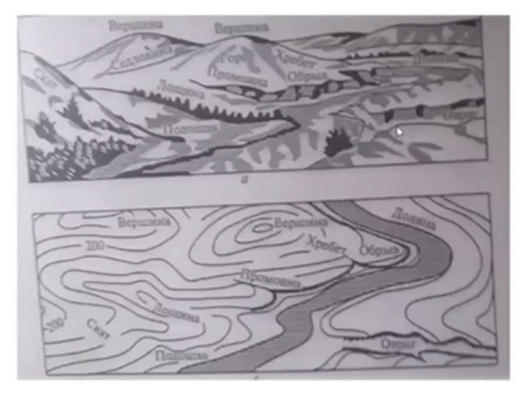

Различают следующие основные формы рельефа:
1. Гора - куполообразное или коническая возвышенность земной поверхности. В ней выделяют: Вершину, представляющую собой самую высокую часть. Скаты или склоны - которые расходятся от вершины, во все стороны. Основание возвышенности - называемое подошвой. Небольшая гора называется холмой или сокой. А искусственный холм - Курганом.
2. Котловина - чашеобразное, замкнутое со всех сторон углубление. В ней различают - Дно (самая низкая часть), Щеки (боковые покатости), и Окраина (то место, где котловина переходит окружающую равнину). Небольшая Котловина называется впадиной.
3. Водораздел - возвышенность, вытянутая в одном направлении и образованная двумя противоположенными скатами. Линия встречи скатов называется осью хребта (Водоразделом или водораздельной линией). Наиболее низкие места водоразделов, называются перевалами
4. Лощина - вытянутая в одном направлении жолобообразное углубление, с наклоном в одну сторону. Склоны лощины пересекаются по линии называемой осью лощины или водосливной линией. Широкая лощина с пологим дном (плавным, ровным) называется долиной. А узкая с крутыми склонами - оврагом или балкой. В горной местности узкая лощина, называется ущельем.

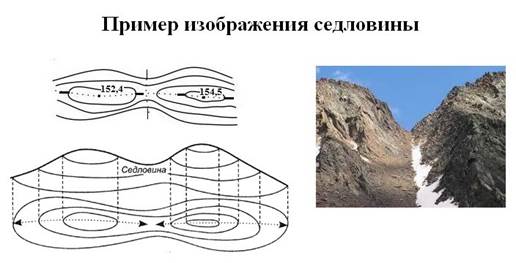

5. Седловина - понижение между двумя соседними горными вершинами или возвышенностями.
6. Уступ или Терраса - почти горизонтальная площадка на скате хребта или горы.
7. Равнина - плоская форма земной поверхности. Если высота равнины не превышает 200м. Над уровнем моря, то ее называет неизменностью. Если больше - плоскогорье.
Для изображения рельефа местности, пользуются различными способами:
· Штриховкой
· Отмывкой
· Горизонталями
На крупно масштабных планах и картах, рельеф изображается горизонталями.

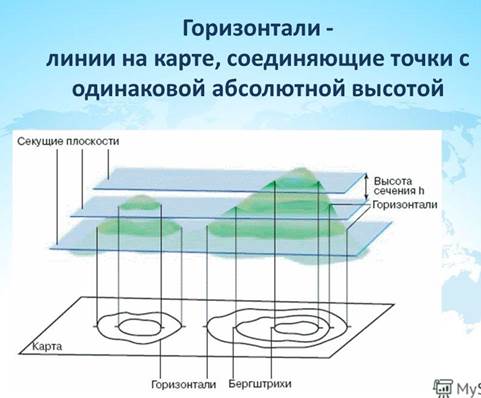

Горизонталь - замкнутая, кривая линия, все точки которой имеют одну и ту же высоту, над поверхностью. Принятую за начальную (уровненная или условная)
Уровненная поверхность в РФ принята - Кронштадтский футшток.
Для большей наглядности, направления понижения скатов, или повышения (оврагов) показываются черточками называемые Бергштрихами. (Черточки направленны на внешнюю сторону - понижение, во внутреннюю -понижение)
Для указания высот горизонталей, их отметки подписывают в разрывах горизонталей. Располагая вверх цифр по направлению верха ската.
Для большей выразительности рельефа, как правило, пятая или десятая горизонталь утолщается. (Для того, например, если проводится горизонталь через 1 м. Если провели горизонталь 150ую, потом идет 140ая то через 1 м. 10ая, через 5м., 145ая -она будет утолщенная. 140ая будет утолщенная и т.д...)

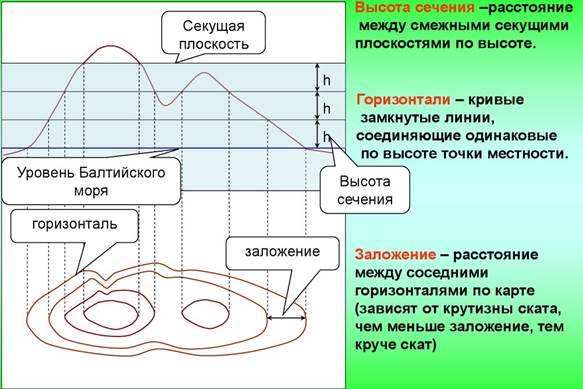

Разность высот двух соседних горизонталей, называется высотой сечения рельефа. (Если линии горизонтали проведены через 1 м., то высота сечения рельефа будет составлять 1м.)
Расстояние между двумя смежными горизонталями на плоскости называются - Заложением
Для построения горизонталей на плане, по отметкам точек, для чтения рельефа и решения инженерных задач, необходимо знать свойства горизонталей:
· Все точки местности лежщие на горизонтали имеют равные отметки (Если по горизонтали, вы видите линию 150м, то эта линия может продолжатся через всю карту, то это высота, везде, где бы она не проходила она будет иметь 150м.)
· Горизонтали не могут пересекаться на плане, поскольку они лежат на равных высотах. Исключения возможны в горных районах, когда горизонталями изображают нависший утёс.
· Горизонтали являются непрерывными, замкнутыми линиями. Горизонтали, замыкающиеся на плане, указывают холм или котловину. Горизонтали, прерванные у рамки плана, замыкаются за пределами плана.
· Расстояние между горизонталями на плане, характеризует форму и крутизну ската местности.
Уклон линий, график заложений
Уклоном линий - i называется отношением превышения h, к ее заложению d. Уклон линии является мерой крутизны ската.

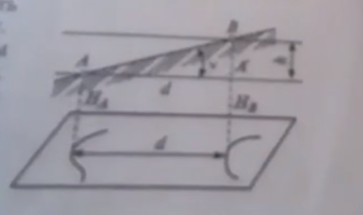

Пусть линия местности ab называемая скатом, наклонена под углом Ню к горизонту ah” тогда i = h:d (или равно тангенсу Ню) - уклон линий.
Следовательно уклон линии есть тангенс угла наклона ё, к горизонту. Например, h=1м. D=20 м. по формуле i=h:d имеем 1м:20м = 0,05.
Уклоны линий выражают в % или промилле. Полученный уклон соответственно будет равен i=5% или 50 промиллей. Из этого следует, что при данной высоте сечения, крутизна ската тем больше, чем меньше заложения.
Обычно крутизну ската и уклона определяют графически
(объяснение Н.А- По углам наклона. Берем циркуль и измеряем. Начинаем с горизонтальной прямой, откладываем произвольную величину, равной отрезкам каким-то определенным значениям. По горизонтали мы берем углы наклона. Берем циркуль и по горизонтали, по наклонной линии начинаем вести, в результате чего мы находим пересечение измерителя с кривой. В данном случае мы получили 3 градуса, примерно 40 минут - это 1 угол. )

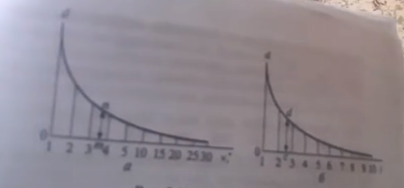

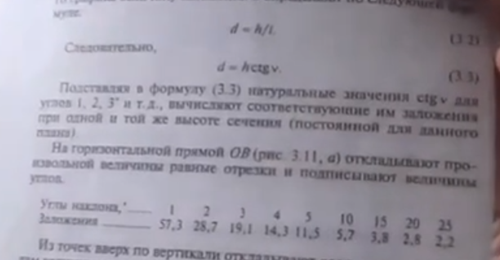

На горизонтальной прямой, откладывают произвольные величины и подписывают из точек вверх по вертикали, откладывают соответствующую углам величины заложения, В масштабе плана, соединив точки плавной кривой получают график называемый графиком заложений по углам наклона.
(Чем ближе расстояние между горизонталями, тем круче тем круче получаются углы)
