Два 16-разрядных регистра Т/С0 и Т/С1 выполняют функцию хранения содержимого счета. Каждый из них состоит из пары восьмиразрядных регистров, соответственно ТН0, TL0 и ТН1, TL1.
1) Статический и динамический ввод данных.
В статическом режиме каждый элемент подключается к отдельному выводу порта ввода. В зависимости от наличия дополнительных элементов и схемы их подключения, каждый из них формирует активное значение сигнала (0 или 1).
Для уменьшения количества входных цепей используют динамический режим ввода. В этом случае кнопки и переключатели объединяют в группы, выходы которых соединяются параллельно и сигналы подаются на порт ввода. На дополнительные входы каждой группы подают стробирующие сигналы, которые разрешают каждой группе формировать соответствующие выходные сигналы.
2) Таймер\счётчик.
Таймеры/счетчики (Т/С) предназначены для подсчета внешних событий, для получения программно-управляемых временных задержек и выполнения времязадающих функций ЭВМ.
В состав блока Т/С входят:
1) два 16-разрядных регистра Т/С0 и Т/С1;
2) восьмиразрядный регистр режимов Т/С (TMOD);
3) восьмиразрядный регистр управления (TCON);
4) схема инкремента;
5) схема фиксации INT0, INT1, Т0, Т1;
6) схема управления флагами;
7) логика управления Т/С.
Два 16-разрядных регистра Т/С0 и Т/С1 выполняют функцию хранения содержимого счета. Каждый из них состоит из пары восьмиразрядных регистров, соответственно ТН0, TL0 и ТН1, TL1.
Регистр режимов Т/С ( TMOD ) предназначен для приема и хранения кода, определяющего:
- один из 4-х возможных режимов работы каждого Т/С;
- работу в качестве таймеров или счетчиков;
- управление Т/С от внешнего вывода.
Регистр управления ( TCON ) предназначен для приема и хранения кода управляющего слова.

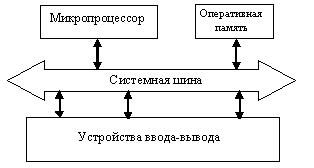

3) Архитектура МПС.
Микропроцессор (МП) — устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде, реализованное в виде одной микросхемы
Оперативное запоминающее устройство (ОЗУ) — техническое устройство, реализующее функции оперативной памяти.
Постоянное запоминающее устройство (ПЗУ) — энергонезависимая память, используется для хранения массива неизменяемых данных.
МП, ОЗУ и ПЗУ — это неотъемлемые части МПС.
Интерфейсы ввода и вывода — устройства сопряжения МПС с блоками ввода и вывода информации.
Для измерительных приборов характерны устройства ввода в виде кнопочного пульта и измерительных преобразователей (АЦП, датчиков, блоки ввода цифровой информации).
Устройства вывода обычно представляют цифровые табло, графический экран (дисплей), внешние устройства сопряжения с измерительной системой.
Все блоки МПС связаны между собой шинами передачи цифровой информации.
В МПС используют магистральный принцип связи, при котором блоки обмениваются информацией по единой шине данных. Количество линий в шине данных обычно соответствует разрядности МПС.
Шина адреса применяется для указания направления передачи данных — по ней передаётся адрес ячейки памяти или блока ввода-вывода, которые получают или передают информацию в данный момент.
Шина управления служит для передачи сигналов, синхронизирующих всю работу МПС.
