2.3 Программный модуль «БАР-сервис»
2.3.1 Используется для выполнения взаимодействия с регистраторами БАР, которые установлены на профиле. Эта программа обеспечивает задание координат расстановки, режимов работы, диагностирование блоков БАР и подключенных к ним геофонов или сейсмогрупп, считывание зарегистрированных файлов с сейсмическими данными, а также считывание информации о состоянии БАР. Программный комплекс устанавливается на планшете, входящем в полевой модуль управления сбором данных (МУСД).
После запуска управляющей программы «БАР-сервис» на экране дисплея появляется главное окно, вид которого показан на рис.2.2.25.
 |

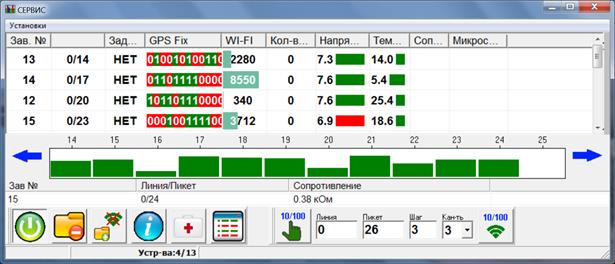

Рис.2.2.25 Главное окно программы «БАР-сервис»
В нижней части окна находятся управляющие клавиши, из которых первые четыре (при рассмотрении слева направо) имеют такое же назначение, как в окне «Сервер» программы «БАР-станция» (см. п.2.2.4.2). Назначение других клавиш описано ниже.
«Старт тестов» - запуск тестирования БАР, выбранных в таблице. В таблице столбец «Тесты», отображает результат тестирования зеленым цветом, если все тесты для всех каналов, удовлетворяют допустимым значениям, или красным цветом, если хотя бы один тест, для какого-либо канала не соответствует допустимым значениям.
«Результаты тестирования» - нажатие этой клавиши позволяет в правой части окна открыть список результатов тестирования. В этом списке выводятся результаты тестирования только для неисправных каналов того БАР, который отмечен маркером в таблице. Номер выбранного блока выводится в заголовке списка.
Выводимые результаты также зависят от состояния кнопки «Изменить источник результатов», расположенной под списком результатов тестирования и принимающей значение «Тест» или «Статус». В случае установки значения «Тест» выводятся результаты тестирования, выполненного по кнопке «Старт тестов». В случае установки значения «Статус» выводятся результаты измерения, выполняемые в процессе сбора данных, такие как «Сопротивление» и «Микросейсм».
«Присвоить линию и пикет выделенному» - по нажатию клавиши координаты расстановки присваиваются БАР, предварительно выделенному в списке подключившихся устройств. Координаты присваиваются с учетом заданной канальности регистраторов.
«Линия», «Пикет», «Шаг» - текстовые боксы, используемые для задания координат расстановки. Параметр «Линия» задается вручную. Параметр «Пикет» может изменяться автоматически после присвоения очередной координаты на величину соответствующую параметру «Шаг». Параметр «Шаг» может быть задан как положительным, так и отрицательным.
«Канальность» - текстовый бокс для задания канальности БАР. Допустимые значения от 1 до 3.
«Присвоить линию и пикет по макс. WiFi » - по нажатию клавиши координаты присваиваются тому регистратору, который имеет максимальный уровень сигнала из всех, подключенных в данный момент по беспроводному интерфейсу WiFi. Таким образом БАР, установленный на ближайшем пикете к месту нахождения МУСД, получает текущую координату.
Список устройств, подключенных в текущий момент к МУСД, отображается в таблице.
Вид таблицы и назначение столбцов полностью совпадает с таблицей окна «Сервер» программы «БАР-станция» (см. п.2.2.4.2).
Под таблицей в графическом и текстовом виде отображается информация о диагностировании в реальном времени подключенных БАР по одному из параметров: «Сопротивление» или «Микросейсм». Параметры этого отображения задаются из окна «Параметры системы / Диагностирование / Вид»
2.3.2 Меню «Установки»
2.3.2.1 Меню установки вызывается из главного окна и содержит следующие пункты:
- Параметры системы;
- Отклик средний;
- Импорт ОМ.
2.3.2.2 Окно «Параметры системы»
На рис 2.2.26 показан вид окна «Параметры системы / Сохранение».
 |

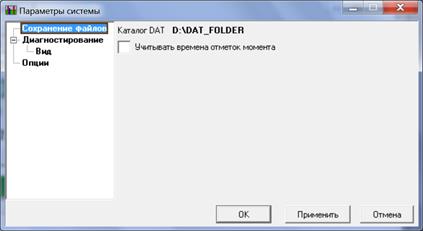

Рис2.2.26 Окно «Параметры системы / Сохранение»
Отображает директорию, в которую будут сохраняться файлы с сейсмическими данными, передаваемыми регистраторами. Эта директория создается в момент установки программы на компьютере. Опция «Учитывать отметки момента» используется для выборочного считывания сейсмических данных и обеспечивает загрузку от БАР только тех сейсмических данных, которые относятся к загруженным ранее отметкам момента в окне «Импорт отметок момента». Описание процедуры «Импорта» см. ниже.
2.3.2.3 Окно «Параметры системы / Диагностирование»
В этом окне задаются параметры диагностирования устройств и сейсмогрупп.
Текстовые боксы редактирования предназначены для ввода допустимых значений контролируемых параметров, используемых в процессе диагностирования сейсмогрупп. Эти параметры определяются техническими характеристиками, сейсмогрупп, которые подключаются к БАР. На рис 2.2.27 показан вид окна «Параметры системы / Диагностирование».
 |

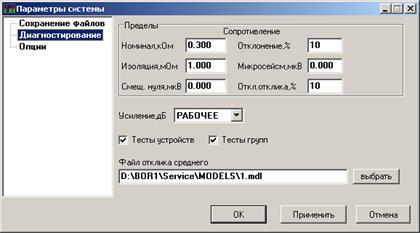

Рис.2.2.27 Окно «Параметры системы / Диагностирование»
2.3.2.4 Окно «Параметры системы / Опции»
Вид окна показан на рис.2.2.28. Описание параметров окна «Параметры системы / Опции» см. в п.2.2.6.4.
Параметр «Масштаб» позволяет изменить размеры окон и соответственно органов управления. Следует подобрать удобный масштаб отображения с помощью движка, затем нажать кнопку «Применить».
 |

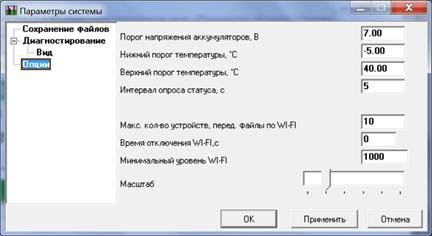

Рис.2.2.28. Окно «Параметры системы / Опции»
2.3.2.5 Окно «Импорт отметок момента»
Окно «Импорт отметок момента» вызывается из меню установки Вид окна показан на рис.2.2.29. Выбор директории импорта осуществляется кнопкой «Изменить». Кнопка «Старт» инициирует загрузку файлов отметок момента.
 |

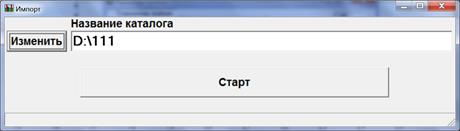

Рис.2.2.29. Окно «Импорт отметок момента»
2. 4 Программа « Transfer » и командные файлы
Программа «Transfer» и командные файлы устанавливаются на планшет совместно с программой «БАР-сервис».
Ярлыки командных файлов размещаются на рабочем столе ОС Windows. Существуют следующие командные файлы.
- СОЗДАТЬ ПТД(CREATE SOFT AP) — для создания программной точки доступа Wi-Fi. Необходимо вызвать после установки программ на мобильный компьютер.
- УДАЛИТЬ ПТД(DELETE SOFT AP) — для удаления программной точки доступа Wi-Fi.
- ПРОГРАММНАЯ ТД(SOFT AP) — изменение IP адресов сетевых подключений для работы с программной точки доступа Wi-Fi.
- АППАРАТНАЯ ТД WIFI(HARDVARE AP WIFI) — изменение IP адресов сетевых подключений для работы с внешней точкой доступа Wi-Fi, при этом мобильный компьютер является Wi-Fi клиентом внешней точки доступа.
- АППАРАТНАЯ ТД LAN(HARDVARE AP LAN) — изменение IP адресов сетевых подключений для работы с внешней точкой доступа Wi-Fi, при этом мобильный компьютер подключается к внешней точке доступа через проводное соединение.
- КЛИЕНТ(CLIENT) - изменение IP адресов сетевых подключений для работы программы «Transfer».
Командные файлы 3, 4 и 5 предназначены для работы программы «БАР-сервис».
Командный файл 6 предназначен только для работы программы Transfer.
