2.1.Порядок проведения сейсморазведочных работ
Порядок проведения сейсморазведочных работ с использованием СБТС «SCOUT» зависит от вида источника возбуждения, выбранных методики наблюдения и режимов работы.
Работа на местности включает подготовительные операции, регистрацию сейсмической информации, считывание сейсмических данных в компьютер.
В процессе подготовки к работам на местности требуется:
1) Перед началом работ на профиле оператором на сервере формируются список ПВ, задается методика работы и другие параметры, определяющие конфигурацию работы. На мобильном управляющем компьютере должна быть сформирована точно такая же рабочая конфигурация или перенесена рабочая конфигурация с компьютера-сервера. Если в дальнейшем требуется какая-либо корректировка списка ПВ или параметров, она должна быть проведена одновременно на всех компьютерах. Установить параметры работы можно вручную или используя входные SPS-файлы.
2) Провести подготовку и проверку групп сейсмоприёмников.
3) Провести проверку и подготовку перед установкой на профиле каждого регистратора. Для этого включить питания БАР с помощью постоянного магнита. Проверить уровень заряда аккумуляторных батарей регистраторов, при необходимости зарядить аккумуляторные батареи, используя зарядное устройство, поставляемое со станцией. Зарядку батарей проводить согласно руководству по эксплуатации на зарядное устройство.
Провести тестирование регистратора, используя внутренний тест, если есть возможность, подключить сейсмоприемники и одновременно провести тест геофонов. По результатам тестирования сделать вывод об исправности и готовности БАР к работе. Загрузить задание, сформированное в программе БАР-станция. Выключить питание БАР.
4) По прибытии на профиль установить регистратор на пункт приема, на вход подключить группы сейсмоприемников, включить питание, используя постоянный магнит. С помощью планшета загрузить координаты пункта приема: пикета и линии, протестировать регистратор по всем параметрам. Результаты тестирования должны удовлетворять допустимым значениям. Продолжить расстановку остальных регистраторов на профиле.
Информации о результатах тестирования регистраторов с планшета с помощью установленной на нем программы «Transfer» может быть передана на управляющей компьютер с установленной программой БАР-станция для анализа оператором станции.
5) Подключить блок синхронизации и вспомогательных каналов (БСВК) к источнику питания +(12)В, к системе синхронизации возбуждений (ССВ), к управляющему компьютеру для записи вспомогательных каналов и сигнала КОМ и к внешней антенне для связи со спутником и получения меток точного времени.
6) После установки на профиле и подключения всех устройств начать регистрацию по списку ПВ.
Управляющий мобильный компьютер находится на площади работ, инициирует возбуждения в соответствии со списком ПВ, принимает и регистрирует ОМ и данные с вспомогательных каналов.
С периодичностью, определяемой пользователем, для контроля качества регистрируемых сейсмических данных на сервер, предназначенный для формирования выходных сейсмограмм, доставляются данные от регистраторов. Для формирования сейсмограмм на сервере должны быть загружены данные блоков БАР, а также данные от мобильного компьютера, такие как, базы данных ОМ и файлы данных вспомогательных каналов.
Во время регистрации возможен сбор с помощью планшета информации о состоянии регистраторов, включая такие параметры как «Микросейсм» и «Сопротивление».
7) В конце работы регистраторы с профиля доставляются к серверу, где производится считывание сейсмических данных с использованием коммутатора Ethernet или по беспроводному каналу WiFi.
После считывания всех сейсмических данных управляющая программа производит формирование сейсмограмм в заданном формате SEG-D или SEG-Y, формирование рапорта и выходных SPS-файлов. После окончания формирования сейсмограмм, возможно воспроизвести любую сейсмограмму.
Операции накопления, корреляции, редактирования шумов и воспроизведения также проводятся на компьютере.
2.2 Управление СБТС
2.2.1 Настройка сетевых подключений
Для обеспечения возможности подключения модулей БАР к программному обеспечению необходимо присвоить определенные IP адреса сетевым подключениям ОС Windows. Проводному подключению («Подключение по локальной сети», «Local Area Connection») необходимо присвоить адрес подсети 10.255.255.253, маска подсети 255.0.0.0. Беспроводному подключению(«Беспроводное сетевое соединение», «Wireless Network Connection») необходимо присвоить адрес подсети 10.255.255.254, маска подсети 255.0.0.0 .
IP адрес регистратора - уникальный IP адрес, который связан с его серийным номером. Каждому регистратору на этапе изготовления присваивается адрес, который служит для связи с управляющим компьютером по беспроводному интерфейсу WiFi или проводному интерфейсу Ethernet: 10.х.х.х., где х число от 0 до 255.
Кроме того, на планшете (полевом компьютере), рекомендуется изменить имена сетевых подключений ОС Windows.
Проводному подключению («Подключение по локальной сети»,«Local Area Connection») присвоить имя LAN.
Основному беспроводному подключению («Беспроводное сетевое соединение»,«Wireless Network Connection») присвоить имя WIFI. Основным будем называть беспроводное сетевое подключение, которое подключено через физически существующий WiFi контроллер.
Если на планшете есть сетевое беспроводное сетевое подключение, которое подключено через Microsoft Virtual WiFi Miniport Adapter (имя такого подключения может быть разным, например, «Беспроводное сетевое соединение2», «Wireless Network Connection2»), то такое подключение переименовать в SOFTAP. Через такое сетевое подключение может быть организована так называемая программная точка доступа WiFi, то есть сам планшет может выступать в роли точки доступа WiFi.
Установка режимов работы, задание параметров, конфигураций расстановки, запуск на выполнение режимов регистрации осуществляется посредством диалоговых окон управляющей программы, работающей в операционной системы Windows (XP).
Программный комплекс СБТС включает программные модули: «БАР-сервис» и «БАР-станция», «Transfer» и командные файлы.
Программный модуль «БАР-сервис» используется для выполнения взаимодействия с регистраторами БАР:
· диагностирование полевых регистраторов и подключенных к ним геофонов или сейсмогрупп;
· задание полевым блокам перед их установкой на местности параметров работы, таких как: период дискретизации, коэффициент предварительного усиления, режим записи, параметры тестирования и т.д.
· считывание информации о состоянии регистраторов;
· считывание файлов с сейсмическими данными.
Программный модуль «БАР-станция» используется для выполнения следующих задач:
· описание топологии расстановки и списка пунктов возбуждения (ПВ) вручную или импортированием из SPS-файлов;
· получение точных значений отметки момента (ОМ) для каждого накопления на каждом ПВ и сохранение их в базе данных;
· формирование сейсмических записей для каждого ПВ в выбранном формате SEG-D или SEG-Y.Для формирования сейсмограмм используются следующие данные:
- данные о точных временах ОМ, сохраненные в базе данных;
- файлы сейсмических данных, зарегистрированных полевыми блоками БАР;
- SPS R-файл, содержащий топологию пунктов приема.
· взаимодействие с полевыми блоками СБТС:
- передача заданий на работу в полевые блоки;
- получение информации о состоянии полевых блоков;
- считывание сейсмических файлов данных, зарегистрированных полевыми блоками.
Программа «Тransfer» устанавливается вместе с программой «БАР-сервис» на планшет и предназначена для передачи в программу «БАР-станция» информации, полученной от регистраторов и сформированной программой «БАР-сервис».
Эта информация включает в себя данные о состоянии регистраторов, результаты тестирования регистраторов и сейсмические файлы.
Командные файлы предназначены для изменения IP адресов сетевых подключений ОС Windows для обеспечения правильной работы программ «БАР-сервис» и «Ttansfer» на планшете.
2.2.2 Программный модуль «БАР-станция»
После запуска управляющей программы «БАР-станция» на экране дисплея появляется главное окно, которое содержит кнопки открытия окон (см.рис.2.2.1).
 |

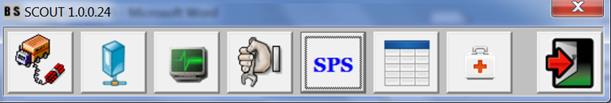

Рис.2.2.1. Вид главного окна
Кнопки при рассмотрении слева направо имеют следующие назначения.
«Работа» – кнопка вызывает окно «Работа» предназначенное для задания параметров наземной расстановки, параметров рабочего режима и старта регистрации (сбора) сейсмических данных.
«Сервер» – кнопка вызывает окно «Сервер» предназначенное для подключения БАР, для задания режимов работы и отображения состояния, подключенных устройств.
«Воспроизведение с диска» – кнопка вызывает окно «Воспроизведение», обеспечивающее задание параметров воспроизведения и выбор для воспроизведения сейсмограмм, предварительно сформированных и записанных на диск.
«Параметры системы» - кнопка вызывает окно «Параметры системы» для выбора типа системы синхронизации возбуждения (Параметры ССВ), для формирования рапорта оператора (Рапорт), для задания режимов работы БАР (Задание), для задания параметров сохранения сейсмических данных с БАР и выбора формата сейсмограмм (Сохранение).
«Формирование SPS -файлов» - кнопка вызывает окно, позволяющее задать тип, создать, просмотреть выходные SPS-файлы.
«Рапорт оператора» - вызов окна формирования рапорта оператора.
«Тесты устройств» - вызов окна просмотра и сохранения протоколов тестирования БАР.
«Выход» – кнопка закрытия программы.
2.2.3 Окно «Работа»
2.2.3.1 Окно «Работа» вызывается из главного окна, вид окна «Работа» показан на рис.2.2.2. Строка меню этого окно позволяет
- задать все параметры рабочего режима (из меню «Установки»),
- сохранить их значения в файле конфигурации (из меню «Конфигурация»). В заголовке окна в скобках указано имя загруженной конфигурации.
- запустить или прервать регистрацию сейсмических данных, сформировать сейсмограммы из сейсмических данных собранных БАР (из меню «Регистрация»),
- задать расстановку наземного комплекса (из меню «Наземный комплекс»).

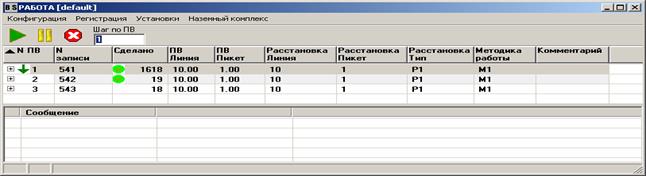

Рис.2.2.2 Окно «Работа»
Кнопки панели инструментов, при рассмотрении слева направо, имеют следующее назначение:
«Старт» – старт системы синхронизации возбуждений (ССВ) и регистрации времени поступления ОМ от ССВ в соответствие с методикой работы для текущего пункта возбуждения (ПВ).
«Пауза» – приостановка процесса накопления после завершения текущего накопления с предложением окна выбора дальнейших действий, «Продолжить регистрацию?»:
«Да» продолжить прерванный процесс накопления;
«Нет» – завершить процесс накопления и возвратиться к состоянию готовности к сбору данных.
«Сброс» – выполнение команда «Сброс», то есть осуществление прерывания процесса сбора данных и возврат к состоянию готовности к сбору данных
Запустить или прервать регистрацию сейсмических данных можно также из меню «Регистрация» или по горячим клавишам: старт – «Ctrl+S», пауза – «Ctrl+Р» и сброс – «Ctrl+R».
«Шаг по ПВ» - значение этого параметра отличное от 1 обеспечивает переход после окончания текущего возбуждения не к следующему в списке возбуждению, а в соответствии с заданным шагом. Допустимы как положительные, так и отрицательные значения.
В текстовом поле окна отображается список ПВ, а также процесс отработки и регистрации сейсмических данных текущего ПВ. Список ПВ создается или редактируется в окне «Создание списка ПВ» (из меню «Установки»). После нажатия клавиши «Применить» измененной список ПВ отображается в текстовом поле окна «Работа». Назначение столбцов списка ПВ описано в п.2.2.3.2.
В столбец «Сделано» в процессе работы заносится значение счетчика числа регистраций на данной позиции ПВ.
В текстовом поле «Сообщение» отображаются этапы процесса регистрации, например: ожидание отметки момента, приход командной отметки момента и т.п.
|
- значок расположен в столбце «N ПВ». Если щелкнуть мышью на этом значке, то можно открыть дополнительную информационную строку, в которой в столбце «Расстановка Пикет» указываются минимальный и максимальный пикеты, регистрируемые при выбранном возбуждении.
Список ПВ в рабочем окне может быть подвергнут сортировке по содержимому любого столбца списка за исключением столбца «Комментарий». Для изменения порядка следования строк в таблице достаточно щелкнуть левой клавишей мыши на заголовке выбранного столбца, при этом заголовок столбца будет отмечен флажком и порядок следования строк в таблице изменится на обратный.
2.2.3.2 Окно создания списка ПВ
Для перехода в окно создания и редактирования списка ПВ выбрать в окне «Работа» пункт меню «Установки», далее пункт «Список ПВ». Вид окна на рис.2.2.3. Окно содержит боксы редактирования для ввода новых значений, которые расположены в верхней строке, поле просмотра элементов списка ПВ и командные клавиши.

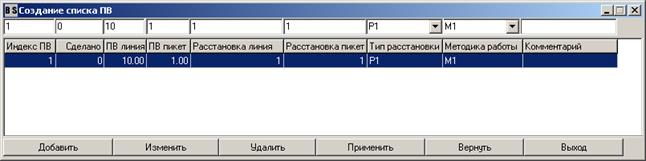

Рис.2.2.3. Окно «Создание списка ПВ»
Столбцы списка ПВ имеют следующее назначения.
Индекс ПВ – последовательный номер пункта источника возбуждения.
Сделано – определяет данную позицию ПВ как рабочую, если этот столбец имеет значение равное 1, или как пропускаемую, если – равное 0.
ПВ линия, ПВ пикет – координаты ПВ, а именно позиция ПВ относительно линий и позиция ПВ относительно пикетов. Допустимые значения: 0.0 … 65000.0 с точностью 0.1.
Расстановка линия – координата расстановки, обозначающая начальную линию расстановки. Допустимые значения: 1 … 65000.
Расстановка пикет – начальный пикет расстановки. Допустимые значения: -500…65000.
Тип расстановки – задается из списка описанных типов расстановок. Тип подвижной расстановки обозначается буквой «Р», фиксированной – буквой «Ф» и двузначным номером (например, Р2, Ф20).
Методика работы – задается буквой «М» и двузначным номером, выбирается из списка описанных методик работы. Заданная методика определяет совокупность параметров, при которых будет отрабатываться текущий ПВ. Методика работы создается или редактируется в окне «Методика работы» (из меню «Установки»).
Комментарий – этот столбец может быть заполнен любыми символами или оставлен пустым.
Командные клавиши окна имеют следующие назначения:
Добавить – ввод в список новой строки, описанной в боксах редактирования и размещения ее за той строкой списка, которая была отмечена курсором.
Изменить – изменение содержимого выбранной строки на значения из боксов редактирования.
Удалить – удаление из списка строки, отмеченной курсором.
Применить – перемещение созданного списка в список окна «Работа».
Вернуть – отмена предыдущего ввода или изменения списка.
Выход – закрытие окна.
Во всех окнах, описанных ниже, назначение таких же функциональных клавиш аналогично.
2.2.3.3 Правила формирования списка
Каждому параметру (столбцу) списка соответствует индексный или текстовый бокс редактирования, который может быть заполнен вручную или с помощью мыши. Одно нажатие левой клавиши мыши отмечает строку списка, т.е. подсвечивает ее другим цветом. Двойное нажатие на строке списка выводит содержимое строки в боксы редактирования
Каждая строка списка может описывать один ПВ или группу. Ниже приведены способы заполнения столбца «Индекс ПВ».
| 1–10 | описание строк списка ПВ с индексами от 1 до 10 |
| 3 – | описание строк списка ПВ с индексами от 3 до конца списка |
| – 6 | описание строк списка ПВ с индексами от начала списка до 6-ой строки |
| – | описание всех строк списка ПВ |
| 4–8/2 | описание строк с индексами 4,6,8 |
В строке, описывающей группу ПВ, можно задать параметры, значение которых изменяется от строки к строке. Ниже приведены способы заполнения столбцов задающих координаты ПВ и расстановки.
| 10/2 | параметр получает значение 10 для первой выбранной строки и 12,14,16… для следующих строк |
| 100/–1 | параметр получает значение 100 для первой выбранной строки и 99,98,97… для следующих строк |
2.2.3.4 Окно «Входные SPS-файлы»
Список ПВ также может быть сформирован из входных SPS-файлов. Для перехода в окно «Входные SPS-файлы» выбрать в окне «Работа» пункт меню «Установки», далее пункт «Формирование списка ПВ из СПС». Вид окна на рис.2.2.4.
 |

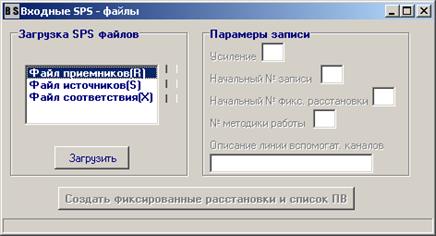

Рис.2.2.4. Окно «Входные SPS-файлы»
В этом окне необходимо маркером выбрать тип SPS-файла из указанного списка. После нажатия кнопки «Загрузить» откроется соответствующее диалоговое окно:
- окно «Открытие файла пунктов приема», если выбрать файл приемников (R);
- окно «Открытие файла пунктов возбуждения», если выбрать файл источников (S);
- окно «Открытие файла соответствия», если выбрать файл соответствия (X).
2.2.3.5 Окно «Методика работы»
Для перехода в окно «Методика работы» выбрать в окне «Работа» пункт меню «Установки», далее пункт «Методика работы». Вид окна на рис.2.2.5.
Сгруппированные в этом окне параметры определяют методику работы (регистрации) на каждом ПВ. Это окно позволяет сформировать множество методик, отличающихся друг от друга значениями параметров, и имеющих определенный номер. Столбец «Методика работы» списка ПВ заполняется выбором из множества созданных методик. Командные клавиши окна позволяют создавать новые методики (клавиша «Добавить») или отредактировать существующие методики (клавиша «Изменить») или удалить ненужные.
 |

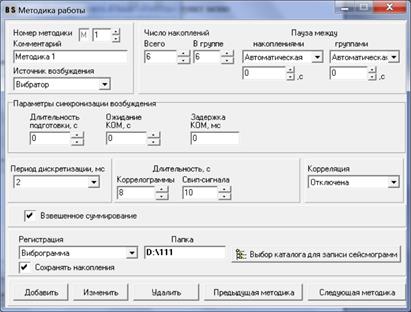

Рис.2.2.5 Окно «Методика работы»
«Число накоплений / Всего» – задает общее число накоплений, которые должны быть проведены для получения итогового результата, записываемого на диск.
«Число накоплений / В группе» – задает количество накоплений, которые проводятся при неизменном положении источника возбуждения, причем общее число накоплений должно быть кратно значению данного параметра. Если параметр не равен общему числу накоплений, то следует задать параметр "Пауза между группами".
«Пауза между накоплениями (группами)» – параметр, который может быть задан следующим образом:
«Ручная»– по окончанию накопления (группы накоплений) система будет ожидать команду оператора для выполнения следующей группы;
«Автоматическая» – по окончанию накопления (одной группы накоплений) система будет отсчитывать интервал, задаваемый в секундах, для выполнения следующего накопления (следующей группы) без команды оператора.
«Источник возбуждения» – заданный источник возбуждения делает актуальными соответствующие параметры регистрации:
«Взрыв» – запрещение режима накопления;
«Удар» – разрешение накоплений;
«Вибратор» – разрешение накоплений и корреляции.
«Длительность подготовки, с» – длительность интервала времени, необходимого для подготовки системы синхронизации источника возбуждения к работе перед подачей на нее сигнала запуска.
«Ожидание КОМ, с» – максимально допустимый интервал времени между стартом системы возбуждения, выдаваемым СБТС, и сигналом КОМ от системы синхронизации возбуждения (ССВ). При превышении этого интервала выдается сообщение оператору «Сбой запуска системы» и система возвращается к состоянию готовности к сбору данных.
«Задержка КОМ, мс» – интервал времени между командой "Отметка момента" (моментом начала возбуждения сейсмических сигналов) и началом регистрации сейсмических данных
«Период дискретизации, мс» – интервал времени между соседними отсчетами входного сигнала.
«Длительность, с» – параметр задает длительность сейсмограммы или коррелограммы. Длительность виброграммы задается как сумма значений «Длительность/Коррелограммы» и «Длительность/ Свип–сигнала».
« Взвешенное суммирование» – параметр, определяющий включение в цикл регистрации данных с накоплением процедуры дополнительного снижения уровня помехи. При суммировании виброграмм эта процедура обеспечивает учет их энергии, уменьшая тем самым влияния на конечную сумму помехи, вносимой виброграммами с большей энергией.
«Регистрация» – определяет тип данных, которые будут регистрироваться на диск. Разрешенный тип данных соответствует источнику возбуждения:
«Сейсмограмма» – тип источника «Взрыв» или «Удар»;
«Виброграмма», «Коррелограмма» – тип источника «Вибратор».
«Папка» – параметр задает каталог, в который будут записаны сформированные сейсмограммы из данных собранных от регистраторов. После выбора диска можно задать имя каталога на выбранном диске, путем выбора из списка или задания новой папки.
«Сохранять накопления» - параметр позволяет задать сохранение всех промежуточных накоплений. В выбранном для записи каталоге будет создана дополнительная папка «STACKS», в которой сохраняются сейсмограммы с именем, сформированным из текущего номера записи и номера накопления (Nзап_Nнакоп).
2.2.3.6 Окно «Формирование расчетных ОМ»
Для перехода в окно «Формирование расчетных ОМ» выбрать в окне «Работа» пункт меню «Установки», далее пункт «Формирование расчетных ОМ». Окно предназначено для формирования ОМ в случае отсутствия отметок моментов от системы синхронизации возбуждения, например, в режиме мониторинга. Вид окна на рис.2.2.6.
 |

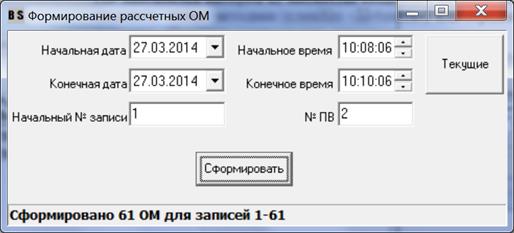

Рис.2.2.6. Окно «Формирование расчетных ОМ»
В этом окне задается интервал времени, в течение которого необходимо собирать сейсмические данные, начальный номер сейсмограммы («Начальный № записи»).
По клавише «Сформировать» будут рассчитаны и занесены в базу данных времена ОМ, в зависимости от временных параметров выбранной методики работ: длительность сейсмограммы, пауза между накоплениями и т.п..
По окончанию формирования в нижней строке будет указано количество сформированных ОМ, и соответствующие им записи будут занесены в таблицу окна «Записи» (см. п.2.2.3.7).
Команда «Очистить базу данных ОМ» из меню «Установки» применяется перед формированием расчетных ОМ для вновь заданного временного интервала.
2.2.3.7 Окно «Записи»
Это окно предназначено для формирования сейсмограмм в выбранном формате и сохранение в каталоге, заданном в окне «Методика работы». Для перехода в окно «Записи» следует выбрать в окне «Работа» пункт меню «Регистрация», далее пункт «Записи». Вид окна на рис.2.2.7.

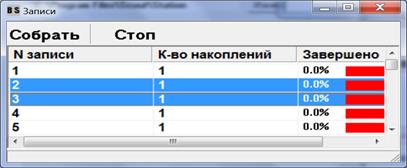

Рис.2.2.7. Окно «Записи»
Столбцы таблицы отображают список сейсмограмм, которые должны быть сформированы из сейсмоданных, полученных от БАР. Этот список формируется в процессе регистрации в соответствии со списком ПВ и полученными от БСВК отметками момента. Также список может быть создан в соответствии с расчетными ОМ, сформированными в окне «Формирование расчетных ОМ»
Запуск процесса сбора сейсмограмм осуществляется по клавише «Собрать» для номеров записей, отмеченных в таблице маркером.
Внимание! Перед тем как запустить процесс сбора сейсмограмм необходимо убедиться, что список ПВ, а также описанная расстановка наземного комплекса задают те же самые номера линий и пикетов, которые раздавались регистраторам в процессе установки их на профиле.
Обязательно следует убедиться в текущем окне «Методика работы», что значение интервала дискретизации определенного в методике работы, в соответствии с которой будут формироваться сейсмограммы, то же самое, которое было указано в задании регистраторам перед установкой на профиле. В случае не совпадения этих значений, файлы от регистраторов будут игнорироваться, что не позволит сформировать сейсмограммы.
В процессе формирования из базы данных ОМ выбираются элементы, относящиеся к ПВ, для которого формируется сейсмограмма. А из множества файлов сейсмических данных, принятых от БАР выбираются файлы, запись в которые осуществлялась в период времени, начиная от времени ОМ до времени, определяемой длительностью записи. Из этих файлов формируются трассы для каждого пункта приема, в соответствии с заданной расстановкой, описанной в списке ПВ. В зависимости от заданной методики работы для выбранного ПВ формируются коррелограммы или виброграммы.
Процесс формирования отображается в столбце «Завершено» в виде процентов и цветового индикатора. Если от БАР получены все файлы, необходимые для формирования сейсмограммы для какого-то пункта возбуждения, будет показан результат 100% и индикатор будет отображен зеленым цветом.
По клавише «Стоп» процесс формирования можно завершить ранее, чем будут сформированы все заданные сейсмограммы.
2.2.3.8 Меню «Наземный комплекс» предназначено для ввода и редактирования параметров, определяющих расстановку наземного комплекс. Это меню позволяет открыть следующие окна:
- Создание площади работ;
- Создание вспомогательных каналов;
- Создание типа линии;
- Создание типа подвижной расстановки;
- Создание типа фиксированной расстановки;
- Диагностика.
