Лабораторная работа 3. ЭП системы “Тиристорный преобразователь – ДПТ независимого \ последовательного \ параллельного возбуждения”
Цель: Исследование рабочих характеристик двигателя постоянного тока независимого, параллельного и последовательного возбуждения при управлении скоростью его вращения путем регулирования питающего напряжения посредством тиристорного преобразователя-регулятора, практическое ознакомление с методами их экспериментального получения, а также изучение принципа работы СИФУ в системе тиристорного преобразователя.
Перечень аппаратуры
| Обозначение (Тип) | Наименование | Характеристика |
| A1 (322) | Выпрямитель | ~ 400 В / 2А |
| A2 (347.1) | Трехфазная трансформаторная группа | 3х80 В∙А / 230/240, 230, 220, 133, 127 В |
| А3 (207.2) | Тиристорный преобразователь – регулятор | 3х400 В ~ / 2 А 6 тиристоров |
| G1 (201.2) | Трехфазный источник питания | ~ 400 В / 16А |
| G2 (318.1) | Регулируемый автотрансформатор | ~ 0…240 В / 2 А |
| G3 (106) | Асинхронный двигатель | 50 Вт / ~ 230 В / 1500 мин-1 |
| G4 (104) | Преобразователь угловых перемещений | 6 вых. каналов / 2500 импульсов за оборот |
| G5 (206.1) | Источник питания двигателя постоянного тока | — 0…250 В / 3 А (якорь) / — 200 В / 1 А (возбуждение) |
| M1 (101.1) | Машина постоянного тока | 90 Вт / 220 В / 0.76 А (якорь) / 2х110 В / 0.25 А (возбуждение) |
| P1 (506.2) | Указатель частоты вращения | -2000…0…2000 мин-1 |
| P2 (508.2) | Мультиметры | ~ 0…1000 В / ~ 0…10 А / |
Описание электрических схем соединений.
Источник G1 – источник синусоидального напряжения промышленной частоты.
Тиристорный преобразователь – регулятор А3 питает регулируемым напряжением обмотки машины (двигателя) постоянного тока M1, работающей с независимым, параллельным и последовательным возбуждением. При этом в первых двух случаях половины обмотки возбуждения двигателя М1 следует соединять последовательно, а в третьем случае – параллельно.
Трехфазная трансформаторная группа А2 преобразует напряжение источника G1 в пониженное напряжение, подаваемое на тиристорный преобразователь – регулятор А3.
Источник G5 используется для питания обмотки возбуждения двигателя М1 в случае включения последнего по схеме с независимым возбуждением.
Преобразователь угловых перемещений G4 генерирует импульсы, поступающие на вход указателя частоты вращения P1 электромашинного агрегата.
Двигатель переменного тока G3, работающий в режиме тормоза и обеспечивающий нагрузку на валу исследуемого двигателя, питается постоянным током от регулируемого автотрансформатора G2 через выпрямитель А1.
С помощью мультиметров Р2 контролируются напряжение и ток якорной обмотки, а также ток возбуждения двигателя М1.

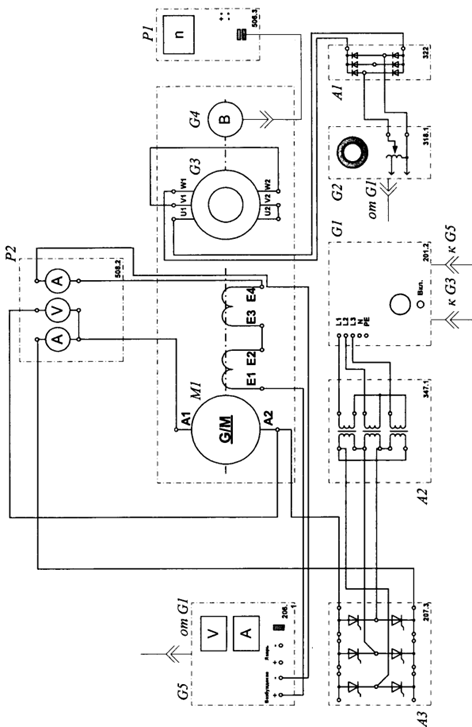

Электрическая схема соединений. Вариант 1.
Электрическая схема соединений. Вариант 2.
