Циклического действия:

- подъемные краны ( мостовые, козловые, перегрузочные мосты)

- одноковшовые экскаваторы

- стационарные подъемники

- маятниковые канатные дороги

- манипуляторы

- промышленные роботы

- лифты

- шахтные подъемные машины

Непрерывного действия:

- эскалаторы

- конвейеры (ленточные, цепные)

- землесосы

- кольцевые канатные дороги

- центробежные насосы, вентиляторы, компрессоры, воздуходувки

- насосы и компрессоры поршневого типа

- дымососы

- вертикальные ковшовые элеваторы (нории)

- шахтные и промышленные вентиляторы

******************************************************************

1 По характеру технологического процесса общепромышленные установки подразделяют на:

A) машиностроительные, металлургические и горные установки

B) установки циклического и непрерывного действия

C) установки кратковременного и повторно-кратковременного действия

D) установки для транспортировки жидких сред и газов, подъемно-транспортные машины

E) строительные, судовые, машиностроительные и металлургические установки

2 По характеру технологического процесса механизмы, рабочий процесс которых состоит из повторяющихся однотипных циклов, называются:

A) механизмы непрерывного действия

B) механизмы центробежного типа

C) механизмы циклического действия

D) механизмы конвейерного типа

E) механизмы поточно-транспортной системы

3 К какой группе машин по назначению относятся мостовые краны:

A) подъемно-транспортные машины

B) землеройные машины

C) машины для транспортировки жидких сред и газов

D) машины для сжатия газов

E) машины непрерывного транспорта

4 К какой группе по назначению относятся землесосные снаряды:

A) подъемно-транспортные машины

B) землеройные машины

C) машины для транспортировки жидких сред и газов

D) машины для сжатия газов

E) машины непрерывного транспорта

5 К какой группе машин по характеру технологического процесса относятся подъемные краны:

A) подъемно-транспортные машины

B) землеройные машины

C) машины для транспортировки жидких сред и газов

D) машины для сжатия газов

E) машины циклического действия

6 К общепромышленным механизмам циклического действия относятся:

A) маятниковые и кольцевые канатные дороги
B) лифты, маятниковые канатные дороги
C) центробежные насосы, вентиляторы, компрессоры
D) насосы и компрессоры поршневого типа
E) стационарные подъемники, вертикальные ковшовые элеваторы (нории)

7 К общепромышленным механизмам циклического действия относятся:

A) манипуляторы, шахтные и промышленные вентиляторы
B) дымососы, одноковшовые экскаваторы
C) шахтные подъемные машины, промышленные роботы
D) стационарные подъемники, эскалаторы
E) кольцевые канатные дороги, компрессоры,

8 К общепромышленным механизмам циклического действия относятся:

A) воздуходувки и дымососы
B) кольцевые канатные дороги, пассажирские лифты
C) вертикальные ковшовые элеваторы (нории) и стационарные подъемники
D) лифты и стационарные подъемники
E) шахтные и промышленные вентиляторы

9 К общепромышленным механизмам циклического действия относятся:

A) подъемные краны
B) эскалаторы
C) вертикальные ковшовые элеваторы (нории)
D) дымососы
E) землесосы

10 К общепромышленным механизмам циклического действия относятся:

A) промышленные вентиляторы
B) одноковшовые экскаваторы
C) компрессоры поршневого типа
D) центробежные насосы
E) ленточные конвейеры

11 К общепромышленным механизмам непрерывного действия относятся:

A) эскалаторы
B) шахтные подъемные машины
C) промышленные роботы
D) маятниковые канатные дороги
E) мостовые краны

12 К общепромышленным механизмам непрерывного действия относятся:

A) маятниковые канатные дороги
B) ленточные конвейеры
C) одноковшовые экскаваторы
D) лифты
E) манипуляторы

13 К общепромышленным механизмам непрерывного действия относятся:

A) промышленные роботы
B) подъемные краны
C) цепные конвейеры
D) маятниковые канатные дороги
E) лифты

14 К общепромышленным механизмам непрерывного действия относятся:

A) шахтные подъемные машины
B) манипуляторы
C) одноковшовые экскаваторы
D) землесосы
E) мостовые краны

15 К общепромышленным механизмам непрерывного действия относятся:

A) подъемные краны
B) маятниковые канатные дороги
C) лифты
D) промышленные роботы
E) кольцевые канатные дороги

16 К общепромышленным механизмам непрерывного действия относятся:

A) центробежные насосы
B) маятниковые канатные дороги
C) манипуляторы
D) шахтные подъемные машины
E) одноковшовые экскаваторы

17 К общепромышленным механизмам непрерывного действия относятся:

A) промышленные роботы
B) центробежные вентиляторы
C) подъемные краны
D) лифты
E) перегрузочные мосты

18 К общепромышленным механизмам непрерывного действия относятся:

A) козловые краны
B) манипуляторы
C) воздуходувки
D) маятниковые канатные дороги
E) шахтные подъемные машины

19 К общепромышленным механизмам непрерывного действия относятся:

A) лифты
B) одноковшовые экскаваторы
C) дымососы
D) подъемные краны
E) промышленные роботы

20 К общепромышленным механизмам непрерывного действия относятся:

A) перегрузочные мосты
B) маятниковые канатные дороги
C) насосы поршневого типа
D) шахтные подъемные машины
E) манипуляторы

Блок 2

1 Электромеханическая система, состоящая из взаимодействующих электрических, электромеханических и механических преобразователей, управляющих и информационных устройств, предназначенная для приведения в движение исполнительных органов рабочих машин и управления этим движением в целях осуществления технологического процесса

A) преобразователь электроэнергии

B) электрический привод

C) механическая передача

D) исполнительный орган

E) электродвигатель

3 Часть производственного механизма, состоящая из электрического двигателя, передаточного механизма, аппаратуры управления, которая создает, передает движение к рабочей машине и управляет этим движением

A) передаточный механизм

B) электрический привод

C) коммутационная аппаратура

D) силовой канал

E) информационный канал

4 Электромеханический преобразователь, предназначенный для преобразования электрической энергии в механическую

A) электрический привод

B) электродвигатель

C) преобразователь электроэнергии

D) передаточное устройство

E) механическая передача

5 Электротехническое устройство, предназначенное для преобразования электрической энергии одних параметров или показателей в электроэнергию других параметров или показателей и управления процессом преобразования энергии

A) электродвигатель

B) электрический привод

C) преобразователь электроэнергии

D) механическая передача

E) исполнительный орган

6 Механический преобразователь, предназначенный для передачи механической энергии от электродвигaтeля к исполнительному органу рабочей машины и согласования вида и скоростей их движения

A) преобразователь электроэнергии

B) электродвигатель

C) электрический привод

D) механическая передача

E) выпрямитель

7 Совокупность элементов и устройств, предназначенная для формирования управляющих воздействий в электроприводе (ЭП) и обеспечивающая взаимодействие ЭП с сопредельными системами его отдельных частей

A) механическая передача

B) рабочая машина

C) преобразователь электроэнергии

D) электропривод

E) управляющее устройство

8 Совокупность преобразователя электроэнергии и устройства управления, предназначенная для управления электромеханическим преобразованием энергии в целях обеспечения, заданного движения исполнительного органа рабочей машины

A) cистема управления ЭП

B) преобразователь электроэнергии

C) механическая передача

D) редукторный двигатель

E) вентильный двигатель

9 Машина, осуществляющая изменение формы, свойств, состояния и положения предметов труда в электроприводе

A) механическая передача

B) рабочая машина

C) редуктор

D) ременная передача

E) регулятор

10 Механическое устройство, осуществляющее изменение формы, свойств, состояния и положение предметов труда

A) передача винт-гайка

B) инвертор

C) драйверы

D) преобразователь

E) рабочая машина

11 Движущийся элемент рабочей машины электропривода, выполняющий технологическую операцию

A) волновая передача

B) передача винт-гайка

C) исполнительный орган

D) вентильный двигатель

E) программируемый контроллер

12 Исполнительный орган рабочей машины - это

A) часть производственного механизма, которая создает и передает движение к рабочей машине

B) устройство, предназначенное для преобразования электрической энергии в механическую

C) устройство, предназначенное для питания двигателя и создания управляющего воздействия на него

D) устройство, предназначенное для управления электромеханическим преобразованием энергии в целях обеспечения заданного движения

E) движущийся элемент рабочей машины, выполняющий технологическую операцию

13 Каково назначение электродвигателя в структуре электропривода?

A) для преобразования формы, свойства, положения материала в технологическом процессе

B) для выполнения механического движения с целью преобразования материала.

C) для преобразования движения одного или нескольких тел в требуемые движения других твердых тел

D) для преобразования электрической энергии в механическую

E) для преобразования механической энергии в электромеханическую

14 Каково назначение преобразователя электроэнергии в структуре электропривода?

A) для выполнения механического движения с целью преобразования материала

B) для преобразования формы, свойства и положения материала в технологическом процессе

C) для преобразования электрической энергии одних параметров или показателей в электроэнергию других параметров или показателей

D) для преобразования механической энергии в электрическую

E) для преобразования движения одного или нескольких тел в требуемые движения других твердых тел

15 Каково назначение механической передачи в структуре электропривода?

A) для передачи механической энергии от электродвигателя к исполнительному органу рабочей машины

B) для преобразования любого вида энергии в механическую и наоборот

C) для преобразования электрической энергии в механическую

D) для преобразования механической энергии в электрическую

E) для преобразования формы, свойства и положения материала

16 Электропривод включает в себя:

A) электродвигатель и передаточные устройства

B) электродвигатель, передаточное устройство и рабочую машину

C) электродвигатель, преобразовательное, передаточное, управляющее устройства

D) электродвигатель, передаточное и управляющее устройства

E) электродвигатель и трансмиссию

17 Электропривод-это:

A) электромеханическое устройство, предназначенное для преобразования электрической мощности в механическую и управления этой мощностью

B) устройство для преобразования вращательного движения в возвратно - поступательное

C) электромеханическое устройство, предназначенное для преобразования мощности постоянного тока в мощность переменного тока

D) устройство для преобразования физических величин неэлектрического происхождения в электрические сигналы

E) устройство для преобразования возвратно - поступательного движения во вращательное

18 Обязательным элементом электропривода является

A) электродвигатель

B) редуктор

C) преобразователь частоты

D) трансформатор

E) реактор

19 Какое из указанных устройств является элементом силового (энергетического) канала электропривода?

A) система импульсно – фазового управления

B) вольтметр

C) датчик скорости

D) электродвигатель

E) датчик тока

20 Какие каналы имеет электропривод

A) информационный и механический

B) механический и электромеханический

C) силовой и информационный

D) механический и энергетический

E) не имеет таковых

2 Классификация электроприводов

1 По способу передачи механической энергии исполнительному органу электроприводы делятся на:

A) индивидуальный, взаимосвязанный и групповой

B) индивидуальный, управляемый и групповой

C) индивидуальный, управляемый и взаимосвязанный

D) механический, управляемый и групповой

E) индивидуальный, управляемый и механический

2 Электропривод характеризующийся тем, что каждый исполнительный орган рабочей машины приводится в движение своим отдельным двигателем

A) взаимосвязанный

B) управляемый

C) групповой

D) механический

E) индивидуальный

3 Электропривод, обеспечивающий движение одного исполнительного органа одной рабочей машины

A) трансмиссионный

B) индивидуальный

C) взаимосвязанный

D) неавтоматизированный

E) дискретного движения

4 Электропривод (ЭП), в котором управление движением каждого исполнительного органа обеспечивается отдельным двигателем

A) следящий

B) редукторный

C) ЭП с тормозным устройством

D) ЭП с разомкнутой системой

E) индивидуальный

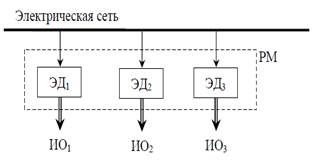

5 Какой из перечисленных типов электроприводов показан на рисунке?

A) индивидуальный электропривод

B) магистральный электропривод

C) многодвигательный электропривод

D) групповой электропривод

E) однодвигательный электропривод

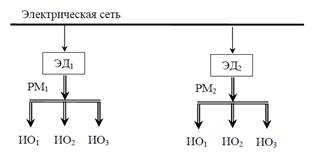

6 Какой из перечисленных типов электроприводов показан на рисунке?

A) многодвигательный электропривод

B) групповой электропривод

C) индивидуальный электропривод

D) магистральный электропривод

E) однодвигательный электропривод

7 Электропривод (ЭП), обеспечивающий движение исполнительных органов нескольких рабочих машин или движение нескольких исполнительных органов одной рабочей машины от одного электродвигателя с помощью трансмиссий

A) групповой ЭП

B) взаимосвязанный ЭП

C) индивидуальный ЭП

D) многокоординатный ЭП

E) ЭП непрерывного движения

8 Электропривод характеризующийся тем, что от одного двигателя приводится в движение несколько исполнительных органов одной или нескольких рабочих машин

A) взаимосвязанный

B) управляемый

C) групповой

D) механический

E) индивидуальный

9 Электропривод, в котором передача механической энергии и ее распределение осуществляется от одного двигателя с помощью трансмиссий

A) взаимосвязанный

B) индивидуальный

C) редукторный

D) групповой

E) регулируемый

10 Какой тип электроприводов показан на рисунке?

A) индивидуальный

B) магистральный

C) многодвигательный

D) групповой

E) однодвигательный

11 Какой тип электроприводов показан на рисунке?

A) индивидуальный

B) многодвигательный

C) групповой

D) однодвигательный

E) магистральный

12 Электропривод (ЭП), обеспечивающий движение исполнительного органа рабочей машины в любом из двух противоположных направлений

A) нереверсивный ЭП

B) позиционный ЭП

C) моментный ЭП

D) реверсивный ЭП

E) ЭП дискретного движения

13 Электропривод (ЭП), обеспечивающий движение исполнительного органа рабочей машины только в одном направлении

A) ЭП дискретного движения

B) нереверсивный ЭП

C) ЭП возвратно-поступательного движения

D) неавтоматизированный ЭП

E) ЭП с тормозным устройством

14 Электропривод (ЭП), обеспечивающий движение исполнительных органов рабочих машин по двум или более пространственным координатам

A) многокоординатный ЭП

B) регулируемый ЭП

C) многоскоростной ЭП

D) следящий ЭП

E) ЭП с программным управлением

15 Электропривод (ЭП), обеспечивающий заданный момент или усилие на исполнительных органах рабочих машин

A) ЭП с программным управлением

B) моментный ЭП

C) реверсивный ЭП

D) позиционный ЭП

E) следящий ЭП

16 Электропривод (ЭП), обеспечивающий перемещение и установку исполнительных органов рабочих машин в заданное положение

A) реверсивный ЭП

B) дифференциальный ЭП

C) позиционный ЭП

D) ЭП с программным управлением

E) следящий ЭП

17 Электропривод (ЭП), обеспечивающий движение исполнительных органов рабочих машин с любой из двух или более фиксированных скоростей

A) следящий

B) моментный ЭП

C) реверсивный ЭП

D) многоскоростной

E) ЭП с программным управлением

18 Электропривод (ЭП), обеспечивающий управляемое изменение координат движения исполнительных органов рабочих машин

A) следящий ЭП

B) адаптивный ЭП

C) ЭП с мехатронным модулем

D) позиционный ЭП

E) регулируемый

19 Электропривод (ЭП), не обеспечивающий управляемое изменение координат движения исполнительных органов рабочих машин

A) нерегулируемый

B) позиционный ЭП

C) следящий ЭП

D) моментный ЭП

E) нереверсивный ЭП

20 Электропривод (ЭП), в котором операции по управлению выполняет оператор

A) ЭП с разомкнутой системой управления

B) неавтоматизированный

C) индивидуальный ЭП

D) ЭП согласованного движения

E) следящий ЭП

Блок 4

1 Электропривод (ЭП), объединяющий двигатель с электронными и электромеханическими компонентами управления, диагностики и защиты

A) ЭП с мехатронным модулем

B) ЭП с программным управлением

C) Адаптивный ЭП

D) Взаимосвязанный ЭП

E) Автоматизированный ЭП

2 Электропривод (ЭП), в котором отсутствуют обратные связи по регулируемым координатам и (или) возмущающему воздействию

A) ЭП с разомкнутой системой управления

B) следящий ЭП

C) безредукторные

D) ЭП с тормозным устройством

E) ЭП непрерывного движения

3 Электропривод (ЭП), в котором имеются обратные связи по регулируемым координатам и (или) возмущающему воздействию

A) ЭП с мехатронным модулем

B) ЭП с тормозным устройством

C) адаптивный ЭП

D) ЭП с замкнутой системой управления

E) ЭП согласованного движения

4 По характеру движения исполнительных органов рабочих машин различают электроприводы (выбрать неправильный вариант)

A) ЭП вращательного движения

B) ЭП поступательного движения

C) Нереверсивный ЭП

D) Тиристорный ЭП

E) Реверсивный ЭП

5 Электропривод обеспечивающий перемещение исполнительного органа в соответствии с заданной программой

A) нерегулируемый

B) реверсивный

C) следящий

D) программно-управляемый

E) адаптивный

6 Вид электропривода, при котором исполнительный орган приводится в движение с одной постоянной скоростью

A) нерегулируемый

B) реверсивный

C) следящий

D) программно-управляемый

E) адаптивный

7 По роду механического передаточного устройства различают электроприводы (ЭП)

A) реверсивный и нереверсивный

B) следящий и адаптивный

C) редукторный и безредукторный

D) позиционный и адаптивный

E) регулируемый и нерегулируемый

8 По характеру движения исполнительных органов рабочих машин электропривод может быть:

A) взаимосвязанный

B) управляемый

C) возвратно-поступательный

D) механический

E) индивидуальный

9 Электропривод канатной дороги при подъеме грузов работает:

A) в генераторном режиме

B) в двигательном режиме

C) со знакопеременной нагрузкой

D) в аварийном режиме

E) в установившемся режиме

10 В каком режиме работает электропривод канатной дороги при подъеме грузов:

A) в аварийном режиме

B) в установившемся режиме

C) в генераторном режиме

D) в двигательном режиме

E) со знакопеременной нагрузкой

11 Электропривод канатной дороги при спуске грузов работает:

A) в генераторном режиме

B) в двигательном режиме

C) со знакопеременной нагрузкой

D) в аварийном режиме

E) в установившемся режиме

12 В каком режиме работает электропривод канатной дороги при спуске грузов:

A) в двигательном режиме

B) со знакопеременной нагрузкой

C) в генераторном режиме

D) в аварийном режиме

E) в установившемся режиме

13 Назначение силового канала электропривода

A) транспорт преобразованной энергии

B) управление потоком энергии

C) сбор и обработка сведений о состоянии и функционировании системы

D) диагностика неисправностей системы

E) выработка электрической энергии

14 Назначение информационного канала электропривода

A) Преобразование механической энергии в электрическую

B) передача электрической энергии на механический преобразователь

C) управление потоком энергии, сбор и обработка сведений о состоянии и функционировании системы, диагностика ее неисправностей

D) Преобразование электрической энергии в механическую

E) транспорт преобразованной энергии

15 Какие элементы входят в механическую часть силового канала

A) подвижный орган электромеханического преобразователя

B) подвижный орган электромеханического преобразователя и механические передачи

C) подвижный орган электромеханического преобразователя, механические передачи и исполнительный орган установки

D) подвижный орган электромеханического преобразователя и исполнительный орган установки

E) механические передачи и исполнительный орган установки

16 Какой из указанных элементов электропривода является передаточным механизмом?

A) трансформатор

B) электродвигатель

C) преобразователь частоты

D) редуктор

E) регулятор напряжения

17 Электропривод (ЭП), состоящий из двух или более двигателей или механически связанных между собой ЭП, при работе которых поддерживается заданное соотношение или равенство скоростей или нагрузок, или положение исполнительных органов рабочих машин

A) многоскоростной ЭП

B) позиционный ЭП

C) взаимосвязанный ЭП

D) ЭП с релейно-контакторным управлением

E) ЭП с регулированием энергетических показателей

18 Электропривод (ЭП), имеющий два или несколько электрически или механически связанных между собой двигателей

A) адаптивный ЭП

B) ЭП с программным управлением

C) автоматизированный ЭП

D) дифференциальный ЭП

E) взаимосвязанный ЭП

19 Взаимосвязанный электропривод (ЭП), обеспечивающий совместную работу двух или нескольких двигателей, валы которых не имеют механической связи, то их взаимодействие обеспечивается электрической схемой называемой

A) гидравлическим валом

B) магнитным валом

C) электрическим валом

D) автоматическим валом

E) механическим валом

20 Если два или несколько ЭП работают на общий вал (механически связаны между собой), то такой взаимосвязанный привод называется:

A) многодвигательным

B) скоростным

C) общим

D) многоскоростным

E) групповым

Уравнение движения электропривода

1 Укажите формулу уравнения движения электропривода

2 Укажите формулу динамического момента двигателя

3 Алгебраическая сумма моментов двигателя и нагрузки называется:

A) статический момент

B) динамический момент

C) номинальный момент

D) нулевой момент

E) установившийся момент

4 При > имеет место:

A) замедление привода

B) ускорение привода

C) остановка привода

D) привод работает в установившемся режиме

E) аварийная работа

5 При < имеет место:

A) аварийная работа

B) ускорение привода

C) остановка привода

D) привод работает в установившемся режиме

E) замедление привода

6 При = имеет место:

A) аварийная работа

B) ускорение привода

C) остановка привода

D) привод работает в установившемся режиме

E) замедление привода

7 Режим работы электропривода, при котором =0, т.е. моменты и равны и противоположно направлены, называют:

A) динамическим

B) переходным

C) установившимся

D) нагрузочным

E) регулировочным

8 Режим работы электропривода, когда , называют

A) статическим

B) динамическим

C) нагрузочным

D) двигательным

E) установившимся

9 Переходным режимом электропривода называют

A) режим работы, если выполняется условие

B) режим работы, при котором динамический момент равен нулю

C) режим работы, при котором моменты нагрузки и двигателя равны и противоположно направлены

D) режим работы при переходе от одного установившегося состояния к другому, когда происходит изменение какой- либо величины во времени

E) такое состояние режима работы привода, когда при случайно возникшем отклонении скорости от установившегося значения привод возвратится в точку установившегося режима

10 Режим электропривода называется переходным или динамическим при

B) =

C) =

D) =0

11 Статистическая устойчивость электропривода – это

A) режим работы при переходе от одного установившегося состояния к другому, когда происходит изменение какой- либо величины во времени

B) режим работы, если выполняется условие > ;

C) такое состояние установившегося режима работы привода, когда при случайно возникшем отклонении скорости от установившегося значения привод возвратится в точку установившегося режима

D) режим работы электропривода, если выполняется условие =

E) режим работы электропривода, если выполняется условие =

12 Привод статически устойчив, если в точке установившегося режима выполняется условие

A) =

C) > ;

E) =

13 В каком случае возникает неустановившееся движение электропривода?

A) =

E) =

14 Чему равен суммарный (динамический) момент на валу двигателя при работе в установившемся режиме?

A) =

E) =

15 Момент, развиваемый двигателем, больше, чем момент сопротивления приводимого в движение механизма. Каков режим работы привода?

A) режим замедления

B) режим ускорения

C) установившийся режим работы

D) режим холостого хода

E) режим короткого замыкания

16 Момент, развиваемый двигателем, меньше, чем момент сопротивления приводимого в движение механизма. Каков режим работы привода?

A) режим короткого замыкания

B) режим ускорения

C) установившийся режим работы

D) режим холостого хода

E) режим замедления

17 В каком режиме работает двигатель подъемника?

A) рекуперативного торможения

B) торможения противовключением

C) двигательный

D) холостого хода

E) короткого замыкания

18 В каком режиме работает двигатель подъемника?

A) холостого хода

B) двигательный

C) рекуперативного торможения

D) торможения противовключением

E) короткого замыкания

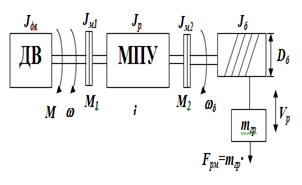

19 Приведение моментов инерции элементов к валу двигателя при вращательном движении осуществляется по формуле:

20 Приведение моментов инерции элементов к валу двигателя при поступательном движении осуществляется по формуле:

Блок 6

1 Момент инерции системы, состоящей из элементов вращающихся со скоростью вала, к которому осуществлено приведение и которая обладает при этом запасом кинетической энергии равным запасу кинетической энергии реальной схемы называется:

A) реальным

B) кинетическим

C) приведенным

D) инерционным

E) динамическим

2 Что нужно сделать, чтобы можно было пользоваться уравнением движения электропривода, если рабочий орган машин связан с валом электродвигателя через механическое передаточное звено?

A) учесть коэффициент трения

B) учесть потери от точности сборки передачи

C) определить передаточное число

D) учесть потерь от степени изношенности двигателя

E) привести момент сопротивления и момент инерции к валу двигателя

3 Что является критерием приведения моментов инерции к валу двигателя

A) жесткость механических характеристик

B) равенство запаса потенциальной энергии реальной и расчетной схем электропривода

C) учет потерь от степени изношенности двигателя

D) равенство запаса кинетической энергии реальной и расчетной схем электропривода

E) энергетический баланс реальной и расчетной схем, заключенный в равенстве энергий, затраченных на выполнение определенной работы в реальной и расчетной схем

4 Что является критерием приведения моментов сопротивления движению к валу двигателя

A) энергетический баланс реальной и расчетной схем, заключенный в равенстве энергий, затраченных на выполнение определенной работы в реальной и расчетной схем

B) равенство запаса кинетической энергии реальной и расчетной схем электропривода

C) расчет момента постоянных потерь

D) расчет момента переменных потерь

E) расчет потерь от точности сборки передачи

5 Для приведения к валу двигателя момента или усилия нагрузки исполнительного органа производственного механизма используется :

A) момент переменных потерь

B) уравнение энергетического баланса системы

C) расчет потерь от точности сборки передачи

D) равенство кинетических энергий переходной и эквивалентной (приведенной) системы)

E) момент постоянных потерь

6 Приведение моментов инерции к одной оси вращения основывается на:

A) расчете потерь от точности сборки передачи

B) расчете потерь от степени изношенности двигателя

C) равенстве кинетических энергий переходной и эквивалентной (приведенной) системы

D) расчете суммарного усилия подачи

E) уравнении энергетического баланса системы

7 Отношение линейной скорости исполнительного механизма к угловой скорости двигателя называется:

A) линейной скоростью движения нагрузки

B) усилием нагрузки на исполнительном органе

C) передаточным отношением редуктора к валу двигателя

D) радиусом приведения нагрузки к валу двигателя

E) приведенным моментом инерции к валу двигателя

8 Как обозначают передаточное число кинематической цепи между -м элементом и элементом приведения

9 На основе равенства какой энергии осуществляют приведение моментов инерции?

A) суммарной

B) потенциальной

C) кинетической

D) энергии Гиббса

E) тепловой

10 Укажите выражение для приведения момента инерции вращающегося тела

11 Укажите выражение для приведения момента инерции поступательно движущегося тела

12 Согласно эмпирическому выражению коэффициент х равный 1 характеризует следующую группу рабочих машин и механизмов:

A) с моментом сопротивления, не зависящим от скорости

B) с линейно – возрастающей механической характеристикой

C) с нелинейно – возрастающей механической характеристикой

D) с нелинейно – спадающей механической характеристикой

E) все перечисленные виды механизмов

13 Согласно эмпирическому выражению коэффициент х >1 характеризует работу следующего механизма:

A) подъемная лебедка, кран

B) генератор постоянного тока независимого возбуждения при постоянной внешней нагрузке

C) вентиляторы, сепараторы

D) фрезерные, расточные станки

E) зерновые нории

14 Согласно эмпирическому выражению коэффициент х равный 0 характеризует работу следующего механизма:

A) подъемная лебедка, кран

B) генератор постоянного тока независимого возбуждения при постоянной внешней нагрузке

C) вентиляторы, насосы

D) фрезерные, расточные станки

E) компрессоры

15 Центробежной нагрузке соответствует механическая характеристика, обозначенная на рисунке номером

A) 4

B) 1

C) 3

D) 2

E) Мало данных

16 Статической нагрузке грузоподъемного механизма соответствует механическая характеристика, обозначенная на рисунке номером

A) 1

B) 4

C) 3

D) 2

E) Мало данных

17 Механическая характеристика какого двигателя представляет собой прямую линию?

A) двигателя постоянного тока параллельного возбуждения

B) синхронного двигателя

C) асинхронного двигателя с фазным ротором

D) асинхронного двигателя с короткозамкнутым ротором

E) двигателя постоянного тока последовательного возбуждения

18 На графике изображена механическая характеристика двигателя постоянного тока. Какая величина должна быть отложена по оси ординат?

A) Р₂

B) I_Я

C) n

D) I_B

E) U

19 Момент сопротивления, направленный в какую-либо одну сторону независимо от направления движения, называется:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

E) момент инерции

20 Какой из перечисленных моментов сопротивления, направлен только в одну сторону независимо от направления движения:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

E) момент инерции

Блок 7

1 Зависимость между приведенными к валу двигателя скоростью и моментом сопротивления механизма называют:

A) рабочей характеристикой

B) механической характеристикой

C) внешней характеристикой

D) моментом трогания рабочей машины

E) регулировочной характеристикой

2 Укажите зависимость механической характеристики производственного механизма

3 Зависимость называется:

A) моментом сопротивления двигателя

B) пусковой характеристикой двигателя

C) механической характеристикой производственного механизма

D) номинальным моментом рабочей машины

E) электромеханической характеристикой двигателя

4 В общем виде механическую характеристику рабочей машины описывают эмпирическим выражением:

Е)

5 Укажите возможные значения показателя степени в эмпирическом выражении , характеризующим механическую характеристику рабочей машины

A) 0; 1; 2; 3

B) 0; 1; 2; -1

C) 1; -1; 2; -2

D) 0; 1; 2; -2

E) 1; 2; 3; 4

6 При каком значении показателя степени в эмпирическом выражении , момент рабочих машин не зависит от угловой скорости и равен номинальному моменту?

7 При каком значении показателя степени в эмпирическом выражении , зависимость между угловой скоростью и моментом прямо пропорциональна?

8 При каком значении показателя степени в эмпирическом выражении , момент сопротивления зависит от квадрата скорости?

9 При каком значении показателя степени в эмпирическом выражении , момент сопротивления изменяется обратно пропорционально скорости, а мощность потребляемая механизмом, остается постоянной?

10 Какая рабочая машина имеет «вентиляторную» механическую характеристику?

A) сепаратор

B) ленточный транспортер

C) зерноочистительная машина

D) генератор постоянного тока независимого возбуждения

E) подъемная лебедка

11 К механизмам, обладающим параболической механической характеристикой относятся:

A) зерноочистительные машины

B) фрезерные станки

C) токарные станки

D) гребные винты

E) металлорежущие станки

12 К рабочим машинам, имеющим не зависящую от скорости механическую характеристику относятся:

A) подъемные краны

B) центробежные насосы

C) гребные винты

D) вентиляторы

E) сепараторы

13 К рабочим машинам, имеющим линейно возрастающую механическую характеристику относятся:

A) подъемные краны

B) центробежные насосы

C) генераторы постоянного тока с независимым возбуждением

D) металлорежущие станки

E) фрезерные станки

14 Указанной механической характеристикой обладают:

A) зерноочистительные машины

B) генераторы постоянного тока независимого возбуждения

C) конвейеры с постоянной массой передвигаемого материала

D) центробежные насосы

E) вентиляторы

15 Укажите рабочие машины, имеющие приведенную механическую характеристику

A) металлорежущие станки

B) фрезерные станки

C) зерноочистительные машины

D) расточные станки

E) центробежные насосы

16 К рабочим машинам, имеющим указанную механическую характеристику относятся:

A) вентиляторы

B) поршневые насосы при неизменной высоте подачи

C) лебедки

D) подъемные краны

E) конвейеры с постоянной массой передвигаемого материала

17 К рабочим машинам, имеющим механическую характеристику указанного вида относятся:

A) гребные винты

B) подъемные краны

C) конвейеры с постоянной массой передвигаемого материала

D) поршневые насосы при неизменной высоте подачи

E) нет правильного ответа

18 У каких рабочих машин зависимость между угловой скоростью и моментом прямо пропорциональна

A) генераторы постоянного тока независимого возбуждения

B) поршневые насосы при неизменной высоте подачи

C) лебедки

D) подъемные краны

E) конвейеры с постоянной массой передвигаемого материала

19 Укажите рабочие машины, у которых момент сопротивления изменяется обратно пропорционально скорости, а мощность потребляемая механизмом, остается постоянной.

A) подъемные краны

B) генераторы постоянного тока независимого возбуждения

C) конвейеры с постоянной массой передвигаемого материала

D) поршневые насосы при неизменной высоте подачи

E) нет правильного ответа

20 Укажите рабочие машины, у которых момент сопротивления зависит от квадрата скорости.

A) вентиляторы

B) поршневые насосы при неизменной высоте подачи

C) лебедки

D) подъемные краны

E) конвейеры с постоянной массой передвигаемого материала

блок 8

1 Механической характеристикой электродвигателя называется:

A) зависимость вращающего момента от тока

B) зависимость скорости от тока электродвигательного устройства

C) зависимость угловой скорости от времени

D) зависимость вращающего момента от угловой скорости

E) зависимость угловой скорости от вращающего момента

2 Механическая характеристика двигателя выражается зависимостью:

3 Зависимость угловой скорости двигателя от вращающего момента называется

A) электромеханической характеристикой

B) механической характеристикой

C) переходным режимом электропривода

D) динамическим моментом

E) реостатной характеристикой

4 Единица измерения момента вращения

A) м/с

B) рад/м

C) с^-1

D) Н/м

E) Н ^. м

5 Единица измерения угловой скорости

A) м/с

B) рад/с

C) м²/с

D) Н/м

E) Н ^. м

6 Механическая характеристика двигателя, соответствующая основной схеме включения двигателя, номинальным параметрам питающего напряжения и отсутствию в электрических цепях двигателя дополнительных элементов:

A) регулировочная

B) реостатная

C) электромеханическая

D) искусственная

E) естественная

7 Моменты сопротивления делятся на:

A) реактивные и индуктивные

B) активные и индуктивные

C) активные и реактивные

D) емкостные и индуктивные

E) реактивные и емкостные

8 Моменты от силы тяжести, растяжения, сжатия и скручивания упругих тел называются:

A) реактивные

B) индуктивные

C) емкостные

D) активные

E) индукционные

9 Моменты от сил трения, резания называются:

A) реактивные

B) индуктивные

C) емкостные

D) активные

E) индукционные

10 В каких квадрантах поля могут располагаться активные моменты сопротивления

A) только во втором и четвертом

B) в любом их четырех

C) только в первом

D) только в первом и третьем

E) только во втором и третьем

11 В каких квадрантах поля могут располагаться реактивные моменты сопротивления

A) только в первом

B) в любом их четырех

C) только во втором и четвертом

D) только в первом и третьем

E) только во втором и третьем

12 Какой момент сопротивления сохраняет свой знак при изменении направления вращения привода

A) пусковой

B) номинальный

C) индуктивный

D) активный

E) реактивный

13 Какие моменты всегда направлены против движения, т.е. всегда тормозящие

A) индуктивные

B) активные

C) реактивные

D) индукционные

E) емкостные

14 Какие моменты могут быть как движущими, так и тормозящими

A) индуктивные

B) активные

C) реактивные

D) индукционные

E) емкостные

15 Механические характеристики какого момента всегда располагаются только во втором и четвертом квадрантах поля ?

A) индуктивные

B) активные

C) реактивные

D) индукционные

E) емкостные

16 Механическую характеристику электродвигателя считают естественной, если:

A) в цепи обмоток двигателя вводятся дополнительные элементы

B) при включении двигателя по специальным схемам

C) момент нагрузки всегда направлен навстречу движению

D) двигатель подключен к сети с номинальными параметрами по схеме, на которую он разработан при отсутствии добавочных сопротивлений в обмотках двигателя

E) соблюдается равенство моментов двигателя и приведенного момента нагрузки М=М_С

17 Механическую характеристику электродвигателя считают искусственной, если:

A) в цепи обмоток двигателя вводятся дополнительные элементы (резисторы, конденсаторы и т. д)

B) двигатель включен по схеме, на которую он разработан

C) момент нагрузки вида всегда направлен навстречу движению

D) двигатель подключен к сети с номинальными параметрами

E) при отсутствии добавочных сопротивлений в обмотках двигателя

18 Механическая характеристика двигателя, которая соответствует специальной схеме включения двигателя:

A) пусковая

B) реверсивная

C) электромеханическая

D) искусственная

E) естественная

19 Получаемые при введении добавочных сопротивлений механические характеристики называются:

A) электромеханическими

B) естественными

C) искусственными

D) пусковыми

E) критическими

20 Регулировочные характеристики получаются в случае, когда

A) изменяются параметры питающего двигатель напряжения или в цепи обмоток двигателя вводятся дополнительные элементы а также при включении двигателя по специальным схемам

B) двигатель подключен к сети с номинальными параметрами по схеме, на которую он разработан при отсутствии добавочных сопротивлений в обмотках двигателя

C) двигатель подключен к сети с номинальными параметрами

D) двигатель включен по схеме, на которую он разработан

E) активные моменты при одном направлении движения (подъем груза) оказывают противодействие этому движению, а при другом (спуск груза) ‑ способствуют ему

Блок 9

1 Зависимость статического момента сопротивления от скорости движения – это:

A) нагрузочная характеристика

B) механическая характеристика

C) электромеханическая характеристика

D) инерционная характеристика

E) тахограмма

2 Момент сопротивления, возникающий только при движении и всегда направленный против направления движения, называется:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

E) момент инерции

3 Момент сопротивления, направленный в какую-либо одну сторону независимо от направления движения:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

E) момент инерции

4 Момент сопротивления, возникающий только при движении и всегда направленный против направления движения:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

E) момент инерции

5 Какой момент сопротивления, направлен только в одну сторону независимо от направления движения:

A) активный статический момент

B) реактивный статический момент

C) активный динамический момент

D) реактивный динамический момент

6 Момент трения, возникающий во вращающихся элементах, относится к:

A) моменту, развиваемому двигателем

B) моменту сопротивления

C) реактивному моменту сопротивления

D) активному моменту сопротивления

E) моменту инерции

7 Назовите характеристику двигателя при изменении в процессе регулирования напряжения питающей сети

A) частотная

B) скоростная

C) нагрузочная

D) естественная

E) искусственная

8 Назовите характеристику двигателя при изменении в процессе регулирования изменена схема включения обмоток

A) частотная

B) скоростная

C) искусственная

D) нагрузочная

E) естественная

9 Назовите характеристику двигателя если в процессе регулирования в цепи обмоток введены добавочные сопротивления

A) частотная

B) искусственная

C) естественная

D) скоростная

E) нагрузочная

10 Условие высоких технико-экономических показателей работы производственного агрегата

A) Соответствие механических характеристик электропривода и рабочей машины

B) Соответствие скоростных характеристик электропривода и рабочей машины

C) Совершенная система автоматического управления

D) Использование двигателей постоянного тока

E) Использование двигателей переменного тока

11 Что называют механической характеристикой рабочей машины или производственного механизма

A) Зависимость между моментом динамических сопротивлений и скоростью

B) Зависимость между моментом статических сопротивлений и скоростью

C) Зависимость между скоростью электродвигателя и рабочей машины

D) Зависимость между моментами электродвигателя и рабочей машины

E) Зависимость момента рабочей машины от показателя степени характеристики

12 График (1) соответствует статической механической характеристике:

A) асинхронного электродвигателя

B) синхронного электродвигателя

C) двигателя постоянного тока независимого возбуждения

D) двигателя постоянного тока последовательного возбуждения

E) двигателя постоянного тока смешанного возбуждения

13 График (2) соответствует статической механической характеристике:

A) асинхронного электродвигателя

B) синхронного электродвигателя

C) двигателя постоянного тока независимого возбуждения

D) двигателя постоянного тока последовательного возбуждения

E) двигателя постоянного тока смешанного возбуждения

14 График (3) соответствует статической механической характеристике

A) двигателя постоянного тока последовательного возбуждения

B) асинхронного электродвигателя

C) синхронного электродвигателя

D) двигателя постоянного тока независимого возбуждения

E) двигателя постоянного тока смешанного возбуждения

15 График (4) соответствует статической механической характеристике

A) двигателя постоянного тока смешанного возбуждения

B) асинхронного электродвигателя

C) синхронного электродвигателя

D) двигателя постоянного тока независимого возбуждения

E) двигателя постоянного тока последовательного возбуждения

16 В точке (а) механической характеристики двигатель постоянного тока независимого возбуждения работает

A) в режиме противовключения

B) в генераторном режиме

C) в двигательном режиме

D) в режиме короткого замыкания

E) в режиме холостого хода

17 В точке (а) механической характеристики двигатель постоянного тока независимого возбуждения работает

A) в режиме короткого замыкания

B) в генераторном режиме

C) в двигательном режиме

D) в режиме холостого хода

E) в режиме противовключения

18 При работе электропривода в установившимся режиме с постоянной скоростью коэффициент мощности рассчитывается по формуле:

19 Коэффициент мощности электропривода увеличивается при:

А) уменьшении активной мощности

В) увеличении активной мощности

С) увеличении полной мощности

D) увеличении реактивной мощности

Е) увеличении подводимого к двигателю напряжения

20 Коэффициент мощности электропривода уменьшится при:

A) уменьшении активной мощности

B) уменьшении полной мощности

C) уменьшении реактивной мощности

D) увеличении активной мощности

E) нет правильного ответа

Блок 10

1 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 234 – 2М и М_с = 40 + 5 . Определить аналитически установившийся момент М_уст.

A) 10 Н^.м

B) 14 Н^.м

C) 110 Н^.м

D) 140 Н^.м

E) 176 Н^.м

2 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 264 – 2М и М_с = 30 + 8 . Определить аналитически установившийся момент М_уст.

A) 156 Н^.м

B) 126 Н^.м

C) 110 Н^.м

D) 12 Н^.м

E) 10 Н^.м

3 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 324 – 3М и М_с = 70 + 6 . Определить аналитически установившийся момент М_уст.

A) 6 Н^.м

B) 54 Н^.м

C) 70 Н^.м

D) 86 Н^.м

E) 106 Н^.м

4 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 80 – 2М и М_с = 40 + 2 . Определить аналитически установившийся момент М_уст.

A) 40 Н^.м

B) 30 Н^.м

C) 0 Н^.м

D) 80 Н^.м

E) 120 Н^.м

5 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 160 – 4М и М_с = 40 + 2 . Определить аналитически установившийся момент М_уст.

A) 90 Н^.м

B) 50 Н^.м

C) 60 Н^.м

D) 40 Н^.м

E) 0 Н^.м

6 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 60 – 6М и М_с = 5 + 3 . Определить аналитически установившийся момент М_уст.

A) 9.7 Н^.м

B) 40 Н^.м

C) 60 Н^.м

D) 95 Н^.м

E) 105 Н^.м

7 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 540 – 6М и М_с = 25 + 2 . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 40 Н^.м

C) 36 Н^.м

D) 85 Н^.м

E) 95 Н^.м

8 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 600 – 6М и М_с = 35 + 2 . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 78 Н^.м

C) 82 Н^.м

D) 85 Н^.м

E) 95 Н^.м

9 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 480 – 6М и М_с = 2 + 2 . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 36 Н^.м

C) 40 Н^.м

D) 74 Н^.м

E) 85 Н^.м

10 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 420 – 6М и М_с = 5 + 2 . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 40 Н^.м

C) 54 Н^.м

D) 65 Н^.м

E) 78 Н^.м

11 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 360 – 6М и М_с = 18 + . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 36 Н^.м

C) 40 Н^.м

D) 36 Н^.м

E) 54 Н^.м

12 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 550 – 5М и М_с = 22 + 2 . Определить аналитически установившийся момент М_уст.

A) 36 Н^.м

B) 40 Н^.м

C) 96 Н^.м

D) 102 Н^.м

E) 106 Н^.м

13 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 500 – 5М и М_с = 16 + 4 . Определить аналитически установившийся момент М_уст.

A) 10 Н^.м

B) 20 Н^.м

C) 40 Н^.м

D) 82 Н^.м

E) 96 Н^.м

14 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 500 – 5М и М_с = 36 + 3 . Определить аналитически установившийся момент М_уст.

A) 20 Н^.м

B) 54 Н^.м

C) 74 Н^.м

D) 96 Н^.м

E) 106 Н^.м

15 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 450 – 5М и М_с = 24 + 2 . Определить аналитически установившийся момент М_уст.

A) 30 Н^.м

B) 36 Н^.м

C) 82 Н^.м

D) 84 Н^.м

E) 95 Н^.м

16 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 400 – 5М и М_с = 32 + . Определить аналитически установившийся момент М_уст.

A) 35 Н^.м

B) 40 Н^.м

C) 65 Н^.м

D) 72 Н^.м

E) 86 Н^.м

17 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 350 – 5М и М_с = 6 + 3 . Определить аналитически установившийся момент М_уст.

A) 20 Н^.м

B) 30 Н^.м

C) 44,1 Н^.м

D) 54 Н^.м

E) 66,6 Н^.м

18 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 300 – 5М и М_с = 12 + . Определить аналитически установившийся момент М_уст.

A) 38 Н^.м

B) 40 Н^.м

C) 52 Н^.м

D) 62 Н^.м

E) 73 Н^.м

19 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 250 – 5М и М_с = 6 + 3 . Определить аналитически установившийся момент М_уст.

A) 32 Н^.м

B) 40 Н^.м

C) 47,3 Н^.м

D) 76 Н^.м

E) 94 Н^.м

20 Уравнения механических характеристик двигателя и исполнительного органа рабочей машины имеют вид = 330 – 3М и М_с = 14 + 5 . Определить аналитически установившийся момент М_уст.

A) 12 Н^.м

B) 16 Н^.м

C) 50 Н^.м

D) 88 Н^.м

E) 104 Н^.м

Блок 11

1 Какую предельно допустимую температуру имеют современные двигатели класса А?

A) до 80°

B) до 105°

C) до 120°

D) до 130°

E) до 155°

2 Какую предельно допустимую температуру имеют современные двигатели класса Е?

A) до 80°

B) до 105°

C) до 120°

D) до 130°

E) до 155°

3 Какую предельно допустимую температуру имеют современные двигатели класса В?

A) до 80°

B) до 105°

C) до 120°

D) до 130°

E) до 155°

4 Какую предельно допустимую температуру имеют современные двигатели класса F?

A) до 80°

B) до 105°

C) до 120°

D) до 130°

E) до 155°

5 Какую предельно допустимую температуру имеют современные двигатели класса H?

A) до 180°

B) до 105°

C) до 120°

D) до 130°

E) до 155°

6 Какую предельно допустимую температуру имеют современные двигатели класса C?

A) до 80°

B) до 105°

C) до 120°

D) свыше 180°

E) до 155°

7 Предельно допустимая температура для изоляции обмоток двигателей, равная 155⁰С, соответствует следующему классу изоляции:

A) А

B) Е

C) В

D) F

E) Н

8 Предельно допустимая температура для изоляции обмоток двигателей, равная 105⁰С, соответствует следующему классу изоляции:

A) А

B) Е

C) В

D) F

E) Н

9 Предельно допустимая температура для изоляции обмоток двигателей, равная 120⁰С, соответствует следующему классу изоляции:

A) А

B) Е

C) В

D) F

E) Н

10 Предельно допустимая температура для изоляции обмоток двигателей, равная 130⁰С, соответствует следующему классу изоляции:

A) А

B) Е

C) В

D) F

E) Н

11 Предельно допустимая температура для изоляции обмоток двигателей, равная 180⁰С, соответствует следующему классу изоляции:

A) А

B) Е

C) В

D) F

E) Н

12 Разностью температуры двигателя и температуры окружающей среды оценивается:

A) коэффициент механической перегрузки

B) коэффициент теплоотдачи

C) перегрев двигателя

D) нагрузочная способность двигателя

E) коэффициент термической перегрузки

13 Что не относится к энергетическим показателям электропривода?

A) коэффициент полезного действия

B) падение напряжения

C) коэффициент мощности

D) потери мощности

E) потери энергии

14 Какой показатель используются для характеристики энергетических режимов электропривода (ЭП)?

A) конструктивный коэффициент

B) коэффициент жесткости

C) коэффициент плавности

D) коэффициент мощности

E) стабильность скорости

15 Какой показатель не используются для характеристики энергетических режимов электропривода (ЭП)?

A) потери энергии

B) потери мощности

C) диапазон регулирования

D) коэффициент мощности

E) коэффициент полезного действия

16 Потери мощности и энергии в обмотках двигателя относятся к потерям:

A) механическим

B) магнитным

C) индукционным

D) электрическим

E) активным

16 Потери мощности, которые принимают не зависящими от нагрузки двигателя

A) постоянные

B) переменные

C) динамические

D) статические

E) электромеханические

17 Потери в обмотках двигателя при протекании по ним токов, определяемых механической нагрузкой, называются:

A) постоянные

B) переменные

C) динамические

D) статические

E) электромеханические

18 Единица измерения реактивной мощности

A) Ф

B) В

C) Гц

D) Вт

E) вар

19 Единица измерения активной мощности

A) Ф

B) В

C) Гц

D) Вт

E) вар

20 Как называется переход от одного установившегося режима к другому

A) установившийся режим

B) колебательный режим

C) нормальный режим

D) переходной процесс

E) короткое замыкание

Блок 12

1 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=5 мин, а время отключения (паузы) t₀=5 мин:

A) 25,5%

B) 33,3%

C) 41,2%

D) 50,0%

E) 65,2%

;

2 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=3 мин, а время отключения (паузы) t₀=7 мин:

A) 25,0%

B) 30,0%

C) 40,0%

D) 50,0%

E) 70,0%

3 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=5 мин, а время отключения (паузы) t₀=5 мин:

A) 25 %

B) 50%

C) 0,5 %

D) 0,05%

E) 0,25%

4 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=6 мин, а время отключения (паузы) t₀=4 мин:

A) 60%

B) 66,6%

C) 15%

D) 40%

E) 70%

5 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=8 мин, а время отключения (паузы) t₀=2 мин:

A) 60%

B) 25%

C) 20%

D) 40%

E) 80%

6 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=9 мин, а время отключения (паузы) t₀=1 мин:

A) 60%

B) 10%

C) 20%

D) 40%

E) 90%

7 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=4 мин, а время отключения (паузы) t₀=5 мин:

A) 44,4%

B) 55,6%

C) 50%

D) 40%

E) 90%

8 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=3 мин, а время отключения (паузы) t₀=5 мин:

A) 62,5%

B) 30,5%

C) 37,5%

D) 40%

E) 50%

9 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=4 мин, а время отключения (паузы) t₀=4 мин:

A) 60%

B) 50%

C) 20%

D) 40%

E) 80%

10 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=4 мин, а время отключения (паузы) t₀=3 мин:

A) 70%

B) 40%

C) 30%

D) 57,1%

E) 42,9%

11 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=2 мин, а время отключения (паузы) t₀=5 мин:

A) 28,6%

B) 71,4%

C) 20%

D) 50%

E) 70,2%

12 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=6 мин, а время отключения (паузы) t₀=1 мин:

A) 28,6%

B) 71,4%

C) 40 %

D) 50%

E) 85,7%

13 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S3, если время работы двигателя t_P=4 мин, а время отключения (паузы) t₀=2 мин:

A) 28,6%

B) 71,4%

C) 66,7%

D) 33,3%

E) 70,2%

14 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 6 мин:

A) 25,1%

B) 33,3%

C) 40,0%

D) 53,3%

E) 66,7%

;

15 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 2 мин, а время холостого хода t_Х.Х = 6 мин:

A) 25,0%

B) 30,0%

C) 40,0%

D) 50,0%

E) 75,0%

16 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 7 мин, а время холостого хода t_Х.Х = 1 мин:

A) 87,5 %

B) 12,5 %

C) 80 %

D) 33 %

E) 25 %

17 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 2 мин, а время холостого хода t_Х.Х = 4 мин:

A) 37,5 %

B) 66,6 %

C) 80 %

D) 33,3 %

E) 20 %

18 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 4 мин:

A) 55,6 %

B) 66,6 %

C) 42,9 %

D) 44,3 %

E) 57,1 %

19 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 6 мин, а время холостого хода t_Х.Х = 3 мин:

A) 37,5 %

B) 66,7 %

C) 00 %

D) 33,3 %

E) 14,3 %

20 Рассчитать действительную продолжительность включения ПН (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 6 мин:

A) 37,5 %

B) 66,6 %

C) 80 %

D) 33,3 %

E) 20 %

Блок 13

1 Сколько существует рабочих режимов электродвигателей:

A) пять

B) шесть

C) семь

D) восемь

E) девять

2 Продолжительный номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S1

B) S2

C) S3

D) S5

E) S6

3 Кратковременный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S1

B) S2

C) S3

D) S5

E) S6

4 Повторно – кратковременный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S1

B) S2

C) S3

D) S5

E) S6

5 Повторно – кратковременный с частыми пусками номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S4

B) S7

C) S3

D) S5

E) S8

6 Повторно – кратковременный с частыми пусками и электрическим торможением номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S4

B) S7

C) S3

D) S5

E) S8

7 Перемежающийся номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S1

B) S2

C) S3

D) S5

E) S6

8 Перемежающийся с частыми реверсами номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S4

B) S7

C) S3

D) S5

E) S8

9 Перемежающийся с изменением скорости вращения номинальный режим работы электрической машины характеризуется следующим условным обозначением, указанным на щитке завода-изготовителя:

A) S6

B) S7

C) S3

D) S5

E) S8

10 Режим, при неизменной постоянной нагрузке, продолжающийся столько времени, что превышение температур всех частей машины достигают своего установившегося значения, называется:

A) продолжительный

B) кратковременный

C) повторно-кратковременный

D) перемежающийся

E) повторно-кратковременный с частыми пусками

11 Режим, при котором периоды неизменной нагрузки чередуются с периодами отключения двигателя, называется:

A) продолжительный

B) кратковременный

C) повторно-кратковременный

D) повторно-кратковременный с частыми пусками

E) перемежающий

12 Режим, при котором кратковременные периоды неизменной номинальной нагрузки чередуются с периодами холостого хода машины, называется:

A) продолжительный

B) кратковременный

C) повторно-кратковременный

D) повторно-кратковременный с частыми пусками

E) перемежающий

13 Характерной особенностью повторно-кратковременного режима работы механизмов циклического действия являются:

A) периоды неизменной номинальной нагрузки чередуются с периодами холостого хода двигателя

B) кратковременные периоды нагрузки чередуются с периодами отключения машины

C) периоды реверса чередуются с периодами неизменной номинальной нагрузки

D) неизменная постоянная нагрузка

E) превышение температур всех частей машины достигает своего установившегося значения

14 Режим работы двигателя с постоянной нагрузкой и продолжительностью, достаточной для достижения теплового равновесия

A) кратковременный

B) продолжительный

C) периодический кратковременный

D) периодический кратковременный с пусками

E) периодический кратковременный с электрическим торможением

15 Режим работы двигателя с постоянной нагрузкой в течение определенного времени (t_раб), недостаточного для достижения теплового равновесия, за которым следует состояние покоя в течение времени (t_пауз), достаточного для того, чтобы температура машины сравнялась с температурой окружающей среды с точностью до 2К.

A) кратковременный

B) продолжительный

C) периодический кратковременный

D) периодический кратковременный с пусками

E) периодический кратковременный с электрическим торможением

16 Продолжительный режим работы двигателя с постоянной нагрузкой и продолжительностью, достаточной для достижения теплового равновесия

A) S1

B) S2

C) S3

D) S5

E) S6

17 Последовательность одинаковых рабочих циклов, каждый из которых состоит из периода работы с постоянной нагрузкой и периода холостого хода. Период покоя отсутствует.

A) режим S8

B) режим S7

C) режим S6

D) режим S5

E) режим S4

18 Последовательность одинаковых рабочих циклов, каждый из которых состоит из периода работы с постоянной нагрузкой и периода покоя. За время работы машины (t_раб) двигатель не успевает нагреться до установившейся температуры, а за время паузы (t_пауз) не успевает охладиться до температуры окружающей среды.

A) режим S1

B) режим S2

C) режим S3

D) режим S5

E) режим S6

19 Последовательность одинаковых рабочих циклов, включающих достаточно длительный период пуска, период работы с постоянной нагрузкой и период покоя. При этом продолжительность цикла недостаточна для достижения теплового равновесия.

A) режим S2

B) режим S3

C) режим S4

D) режим S5

E) режим S6

20 Последовательность одинаковых рабочих циклов, каждый из которых состоит из периода пуска, периода работы с постоянной нагрузкой, периода быстрого электрического торможения и периода покоя.

A) режим S2

B) режим S3

C) режим S4

D) режим S5

E) режим S6

Блок 14

1 Номинальная продолжительность включения повторно-кратковременного режима работы механизмов циклического действия (где t_o – время паузы, t_p – время работы):

2 Для отечественных двигателей повторно-кратковременного режима работы механизмов циклического действия допустимая длительность цикла:

A) t_ц.доп = 5 мин

B) t_ц.доп = 10 мин

C) t_ц.доп = 15 мин

D) t_ц.доп = (5¸10) мин

E) t_ц.доп = (10¸15) мин

3 Асинхронный электродвигатель рассчитан для работы в повторно-кратковременном режиме с при мощности . Определить мощность, которую электродвигатель может развивать, не перегреваясь сверх нормы, при относительной продолжительности включения

A) 2,22 кВт

B) 4,65 кВт

C) 5,84 кВт

D) 6,45 кВт

E) 7,33 кВт

4 Асинхронный электродвигатель рассчитан для работы в повторно-кратковременном режиме с при мощности . Определить мощность, которую электродвигатель может развивать, не перегреваясь сверх нормы, при относительной продолжительности включения

A) 5,25 кВт

B) 6,36 кВт

C) 7,26 кВт

D) 8,82 кВт

E) 9,68 кВт

5 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 6 мин:

F) 25,1%

G) 33,3%

H) 40,0%

I) 53,3%

J) 66,7%

6 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 2 мин, а время холостого хода t_Х.Х = 6 мин:

F) 25,0%

G) 30,0%

H) 40,0%

I) 50,0%

J) 75,0%

7 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 7 мин, а время холостого хода t_Х.Х = 1 мин:

F) 87,5 %

G) 12,5 %

H) 80 %

I) 33 %

J) 25 %

8 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 2 мин, а время холостого хода t_Х.Х = 4 мин:

F) 37,5 %

G) 66,6 %

H) 80 %

I) 33,3 %

J) 20 %

9 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 4 мин:

F) 55,6 %

G) 66,6 %

H) 42,9 %

I) 44,3 %

J) 57,1 %

10 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 6 мин, а время холостого хода t_Х.Х = 3 мин:

F) 37,5 %

G) 66,7 %

H) 00 %

I) 33,3 %

J) 14,3 %

11 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 6 мин:

F) 37,5 %

G) 66,6 %

H) 80 %

I) 33,3 %

J) 20 %

12 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 2 мин, а время холостого хода t_Х.Х = 7 мин:

A) 22,2 %

B) 66,6 %

C) 80 %

D) 33,3 %

E) 77,8 %

13 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 7 мин, а время холостого хода t_Х.Х = 2 мин:

A) 37,5 %

B) 66,6 %

C) 77,8 %

D) 33,3 %

E) 22,2 %

14 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 2 мин:

A) 40 %

B) 50 %

C) 80 %

D) 60 %

E) 20 %

15 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 6 мин, а время холостого хода t_Х.Х = 2 мин:

A) 25 %

B) 50 %

C) 75 %

D) 60 %

E) 20 %

16 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 1 мин:

A) 40 %

B) 50 %

C) 80 %

D) 25 %

E) 75 %

17 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 5 мин, а время холостого хода t_Х.Х = 1 мин:

A) 16,7 %

B) 62,5 %

C) 22,2 %

D) 60 %

E) 83,8 %

18 Рассчитать действительную продолжительность включения ПВ (%) для двигателя режима работы S6, если время работы двигателя t_P = 3 мин, а время холостого хода t_Х.Х = 3 мин:

A) 40 %

B) 50 %

C) 80 %

D) 60 %

E) 20 %

19 Какому нагрузочному режиму соответствует ПВ=100%

A) длительному

B) кратковременному

C) повторно-кратковременному

D) перемежающемуся

E) всем режимам

20 Превышение допустимой температуры двигателя ведет к

A) увеличению токов нагрузки

B) уменьшению КПД двигателя

C) уменьшению коэффициента мощности

D) старению изоляции обмоток

E) повышению мощности

Блок 15

1 Что называют нагрузочной диаграммой исполнительного органа рабочей машины?

A) график изменения приведенного к валу двигателя статистического момента нагрузки от тока

B) график изменения приведенного к валу двигателя статистического момента нагрузки во времени

C) график зависимости скорости от возникающего при его активного движении момента

D) график зависимости момента от скорости движения исполнительного органа

E) график зависимости скорости от реактивного момента

2 График изменения приведенного к валу двигателя статистического момента нагрузки во времени называется:

A) нагрузочной диаграммой

B) тахограммой

C) диаграммой скорости

D) регулировочной характеристикой

E) электромеханической характеристикой

3 Нагрузочная диаграмма электропривода – это

A) зависимость момента от скорости движения исполнительного органа

B) зависимость скорости от реактивного момента

C) зависимость скорости от возникающего при его движении активного момента

D) зависимость момента от скорости движения исполнительного органа

E) зависимость момента, развиваемого двигателем от времени

4 Зависимость скорости движения исполнительного органа от времени называется:

A) механической характеристикой

B) электромеханической характеристикой

C) тахограммой

D) нагрузочной диаграммой

E) регулировочной характеристикой

5 Тахограмма - это

A) зависимость момента от скорости движения исполнительного органа

B) зависимость скорости движения исполнительного органа от возникающего при его движении активного момента

C) зависимость скорости движения исполнительного органа от времени

D) зависимость скорости движения исполнительного органа от инерционного момента двигателя

E) зависимость скорости от реактивного момента

6 Зависимость скорости движения исполнительного органа рабочей машины от времени – это:

A) нагрузочная диаграмма

B) инерционная характеристика

C) тахограмма

D) электромеханическая характеристика

E) угловая характеристика

7 Зависимость момента, развиваемого двигателем от времени – это:

A) нагрузочная диаграмма

B) инерционная характеристика

C) тахограмма

D) электромеханическая характеристика

E) угловая характеристика

8 Тахограммой скорости двигателя или рабочей машины называют следующую зависимость:

A) ω = f(t)

B) M = f(ω)

C) ω = f(М)

D) ω = f(I)

E) все ответы верны

9 Зависимость приведенного к валу двигателя статического момента от скорости движения исполнительного органа рабочей машины – это:

A) нагрузочная диаграмма

B) инерционная характеристика

C) тахограмма

D) электромеханическая характеристика

E) угловая характеристика

10 Нагрузочной диаграммой двигателя или рабочей машины называют зависимость:

A) I = f(t)

B) M = f(t)

C) Р = f(t)

D) M = f(ω)

E) нет правильного ответа

11 Расчетная мощность двигателя определяется по формуле:

12 Что такое нагрузочная диаграмма двигателя?

A) зависимость момента двигателя от скорости

B) зависимость момента двигателя от тока

C) зависимость скорости двигателя от момента

D) зависимость момента двигателя от времени

E) зависимость скорости двигателя от времени

13 Двигатель проверяется по перегрузочной способности. Для этого рассчитывается зависимость момента двигателя от времени, называемая диаграммой:

A) нагрузочной

B) регулировочной

C) механической

D) внешней

E) рабочей

14 Коэффициент ухудшения теплоотдачи , характерен для двигателей

A) с независимой вентиляцией

B) без принудительного охлаждения

C) самовентилируемых

D) защищенных самовентилируемых

E) с принудительным охлаждением

15 Коэффициент ухудшения теплоотдачи характерен для двигателей

A) с независимой вентиляцией

B) без принудительного охлаждения

C) самовентилируемых

D) защищенных самовентилируемых

E) с принудительным охлаждением

16 Коэффициент ухудшения теплоотдачи 0,55 характерен для двигателей

A) с независимой вентиляцией

B) без принудительного охлаждения

C) самовентилируемых

D) защищенных самовентилируемых

E) с принудительным охлаждением

17 Коэффициент ухудшения теплоотдачи характерен для двигателей

A) с независимой вентиляцией

B) без принудительного охлаждения

C) самовентилируемых

D) защищенных самовентилируемых

E) с принудительным охлаждением

18 Режим работы двигателя, в котором количество выделившейся теплоты в двигателе за цикл равняется отданному в окружающую среду:

A) установившийся

B) номинальный

C) квазиустановившийся

D) максимальный

E) минимальный

19 К косвенным методам проверки двигателя по нагреву не относится:

A) метод средних потерь

B) метод эквивалентного тока

C) метод эквивалентного сопротивления

D) метод эквивалентного момента

E) метод эквивалентной мощности

20 Каким показателем оценивается перегрев двигателя?

A) коэффициентом теплоотдачи

B) коэффициентом термической перегрузки

C) диаграммой перегрева

D) нагрузочной диаграммой

E) разностью температуры двигателя и температуры окружающей среды 2

1 Определить время пуска привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 1 кг^.м²; момент инерции механизма = 8 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 750 Н^.м; статический момент = 500 Н^.м

A) 0,15 с

B) 0,24 с

C) 0,35 с

D) 0,62 с

E) 1,2 с

= ;

2 Определить время торможения привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 1 кг^.м²; момент инерции механизма = 8 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 750 Н^.м; статический момент = 500 Н^.м

A) 0,15 с

B) 0,24 с

C) 0,35 с

D) 0,62 с

E) 1,2 с

3 Определить время пуска привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 2 кг^.м²; момент инерции механизма = 10 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 50 рад/с; начальная скорость двигателя =0; момент двигателя = 850 Н^.м; статический момент = 450 Н^.м

A) 0,86 с

B) 0,78 с

C) 0,56 с

D) 0,37 с

E) 0,17 с

4 Определить время торможения привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 2 кг^.м²; момент инерции механизма = 10 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 50 рад/с; начальная скорость двигателя =0; момент двигателя = 850 Н^.м; статический момент = 450 Н^.м

A) 0,86 с

B) 0,78 с

C) 0,56 с

D) 0,37 с

E) 0,17 с

5 Определить время пуска привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 1 кг^.м²; момент инерции механизма = 8 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 1000 Н^.м; статический момент = 500 Н^.м

A) 0,1 с

B) 0,2 с

C) 0,3 с

D) 0,6 с

E) 1,2 с

6 Определить время торможения привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 1 кг^.м²; момент инерции механизма = 8 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 1000 Н^.м; статический момент = 500 Н^.м

A) 0,2 с

B) 0,3 с

C) 0,4 с

D) 0,6 с

E) 0,9 с

7 Определить время пуска привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 2 кг^.м²; момент инерции механизма = 12 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 1250 Н^.м; статический момент = 250 Н^.м

A) 0,50 с

B) 0,40 с

C) 0,32 с

D) 0,26 с

E) 0,16 с

8 Определить время торможения привода механизма вращательного движения. Данные привода: момент инерции с коэффициентом , учитывающим момент инерции передачи = 2 кг^.м²; момент инерции механизма = 12 кг^.м²; передаточное число редуктора = 2,0; установившаяся скорость двигателя = 100 рад/с; начальная скорость двигателя =0; момент двигателя = 1250 Н^.м; статический момент = 250 Н^.м

A) 0,12 с

B) 0,33 с

C) 0,55 с

D) 0,62 с

E) 0,73 с

9 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, определить приведенный к валу двигателя статический момент (момент сопротивления) при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. КПД передач .

A) 124,2 Н×м

B) 146,5 Н×м

C) 177,1 Н×м

D) 277,5 Н×м

E) 317,4 Н×м

Н×м.

10 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, определить приведенный к валу двигателя статический момент (момент сопротивления) при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. КПД передач .

A) 133,6 Н×м

B) 147,6 Н×м

C) 197,8 Н×м

D) 202,7 Н×м

E) 298,5 Н×м

11 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, определить приведенный к валу двигателя статический момент (момент сопротивления) при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. КПД передач .

A) 133,6 Н×м

B) 147,6 Н×м

C) 197,8 Н×м

D) 202,7 Н×м

E) 298,5 Н×м

12 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, определить приведенный к валу двигателя статический момент (момент сопротивления) при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. КПД передач .

A) 133,6 Н×м

B) 147,6 Н×м

C) 197,8 Н×м

D) 202,7 Н×м

E) 298,5 Н×м

13 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, необходимо определить передаточное отношение редуктора при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. Диаметр барабана м

A) 12,3

B) 14,9

C) 18,2

D) 26,6

E) 33,7

Угловая скорость барабана (рабочей машины)

рад/с.

Передаточное отношение редуктора

14 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, необходимо определить передаточное отношение редуктора при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. Диаметр барабана м

A) 11,2

B) 16,0

C) 17,1

D) 18,5

E) 26,7

15 Для подъёмного механизма, кинематическая схема которого приведена на рисунке, необходимо определить передаточное отношение редуктора при подъёме груза массой кг со скоростью м/с. Угловая скорость двигателя рад/с. Диаметр барабана м

A) 11,2

B) 16,0

C) 17,1

D) 18,5

E) 26,7

16 Лебедка при подъеме груза (рисунок) включает в себя барабан с канатом Б, крюк К, груз Г, редуктор Р и двигатель Д. Определить суммарный приведенный момент инерции механизма (лебедки) при подъеме крюка. Данные механизма: масса груза = 400 кг; масса крюка = 100 кг; скорость подъема = 1 м/с; кпд редуктора = 0,5. Установившаяся скорость двигателя = 100 рад/с, момент инерции с коэффициентом , учитывающим момент инерции передачи = 0,15 кг^.м².

A) 0,01 кг^.м²

B) 0,05 кг^.м²

C) 0,08 кг^.м²

D) 0,16 кг^.м²

E) 0,22 кг^.м²

= =

17 Лебедка при подъеме груза (рисунок) включает в себя барабан с канатом Б, крюк К, груз Г, редуктор Р и двигатель Д. Определить суммарный приведенный момент инерции механизма (лебедки) при подъеме крюка. Данные механизма: масса груза = 400 кг; масса крюка = 100 кг; скорость подъема = 1 м/с; кпд редуктора = 0,5. Установившаяся скорость двигателя = 50 рад/с, момент инерции с коэффициентом , учитывающим момент инерции передачи = 0,46 кг^.м².

A) 0,01 кг^.м²

B) 0,04 кг^.м²

C) 0,08 кг^.м²

D) 0,25 кг^.м²

E) 0,50 кг^.м²

18 Лебедка при подъеме груза (рисунок) включает в себя барабан с канатом Б, крюк К, груз Г, редуктор Р и двигатель Д. Определить суммарный приведенный момент инерции механизма (лебедки) при подъеме крюка. Данные механизма:

масса груза = 420 кг; масса крюка = 100 кг; скорость подъема = 2 м/с; кпд редуктора = 0,5. Установившаяся скорость двигателя = 50 рад/с, момент инерции с коэффициентом , учитывающим момент инерции передачи = 0,62 кг^.м²

A) 0,04 кг^.м²

B) 0,16 кг^.м²

C) 0,48 кг^.м²

D) 0,78 кг^.м²

E) 0,82 кг^.м²

19 Лебедка при подъеме груза (рисунок) включает в себя барабан с канатом Б, крюк К, груз Г, редуктор Р и двигатель Д. Определить приведенный к валу двигателя момент инерции крюка с грузом. Данные механизма: масса крюка = 100 кг; масса груза = 400 кг; скорость подъема = 1 м/с; кпд редуктора = 0,5; установившаяся скорость двигателя = 100 рад/с, момент инерции с коэффициентом , учитывающим момент инерции передачи = 0,15 кг^.м²

A) 0,01 кг^.м²

B) 0,02 кг^.м²

C) 0,05 кг^.м²

D) 0,08 кг^.м²

E) 0,12 кг^.м²

20 Лебедка при подъеме груза (рисунок) включает в себя барабан с канатом Б, крюк К, груз Г, редуктор Р и двигатель Д. Определить приведенный к валу двигателя момент инерции крюка с грузом. Данные механизма: масса крюка = 120 кг; масса груза = 480 кг; скорость подъема = 1,3 м/с; кпд редуктора = 0,5. Установившаяся скорость двигателя = 50 рад/с, момент инерции с коэффициентом , учитывающим момент инерции передачи = 0,17 кг^.м².

A) 0,41 кг^.м²

B) 0,35 кг^.м²

C) 0,21 кг^.м²

D) 0,12 кг^.м²

E) 0,07 кг^.м²

Блок 17

Эквивалентная мощность двигателя

1 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁=3 кВт, Р₂=5 кВт, а время продолжительности работы механизма на заданных мощностях t₁=5мин, t₂=7мин.

A) 2,48 кВт

B) 4,28 кВт

C) 4,98 кВт

D) 5,26 кВт

E) 6,18 кВт

2 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁ = 4 кВт, Р₂ = 3 кВт, а время продолжительности работы механизма на заданных мощностях t₁ = 3 мин, t₂ = 5мин.

A) 3,4 кВт

B) 4,4 кВт

C) 5,3 кВт

D) 6,2 кВт

E) 7,1кВт

3 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁=4 кВт, Р₂=8 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 3мин, t₂=8мин.

A) 2,49 кВт

B) 4,45 кВт

C) 5,38 кВт

D) 6,29 кВт

E) 7,14 кВт

4 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁= 2 кВт, Р₂= 6 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 3мин, t₂ = 10мин.

A) 2,48 кВт

B) 4,42 кВт

C) 5,35 кВт

D) 6,22 кВт

E) 8,11 кВт

5 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁= 2 кВт, Р₂= 8 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 7мин, t₂= 10мин.

A) 3,43 кВт

B) 4,48 кВт

C) 5,33 кВт

D) 6,27 кВт

E) 7,12кВт

6 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁= 2 кВт, Р₂= 6 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 5мин, t₂= 10мин.

A) 7,8 кВт

B) 6,4 кВт

C) 5,0 кВт

D) 4,47 кВт

E) 3,52кВт

7 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁= 4 кВт, Р₂= 5 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 8 мин, t₂= 7мин.

A) 8,82 кВт

B) 6,49 кВт

C) 5,58 кВт

D) 4,49 кВт

E) 3,52кВт

8 Определить эквивалентную активную мощность двигателя, если на нагрузочной диаграмме мощность по участкам равна Р₁= 6 кВт, Р₂= 5 кВт, а время продолжительности работы механизма на заданных мощностях t₁= 8 мин, t₂= 4 мин.

A) 7,25 кВт

B) 6,99 кВт

C) 6,34 кВт

D) 5,69 кВт

E) 4,41кВт

9 Рассчитать эквивалентную мощность для работы по нагрузочной диаграмме ; ; ;

A) 3,55 кВт

B) 4,62 кВт

C) 1,77 кВт

D) 1,02 кВт

E) 0,89 кВт

10 Определить эквивалентную мощность для работы по нагрузочной диаграмме ; ; ;

A) 4,55 кВт

B) 5,62 кВт

C) 6,77 кВт

D) 7,02 кВт

E) 8,74 кВт

11 Определить расчетную мощность двигателя, если расчетный момент двигателя = 28,7 Н^.м, расчетная скорость двигателя = 140 рад/с.

A) = 4,02 кВт

B) = 1,68 кВт

C) = 1,11 кВт

D) = 4,92 кВт

E) = 8,04 кВт

12 Определить расчетную мощность двигателя, если расчетный момент двигателя = 30 Н^.м, расчетная скорость двигателя = 157 рад/с.

A) = 187 кВт

B) = 4,71 кВт

C) = 5,21 кВт

D) = 9,42 кВт

E) = 2,43 Вт

13 Определить расчетную мощность двигателя, если расчетный момент двигателя = 35 Н^.м, расчетная скорость двигателя = 152 рад/с.

A) = 0,23 кВт

B) = 2,63 кВт

C) = 4,38 кВт

D) = 5,32 кВт

E) = 10,6 Вт

14 Определить расчетную мощность двигателя, если расчетный момент двигателя = 40 Н^.м, расчетная скорость двигателя = 153 рад/с.

A) = 6,12 кВт

B) = 12,2 кВт

C) = 3,16 кВт

D) = 3,84 кВт

E) = 0,26 Вт

15 Определить расчетную мощность двигателя, если расчетный момент двигателя = 38 Н^.м, расчетная скорость двигателя = 157 рад/с.

A) = 14,7 кВт

B) = 6,71 кВт

C) = 5,97 кВт

D) = 8,52 кВт

E) = 4,43 Вт

16 Определить расчетную мощность двигателя, если расчетный момент двигателя = 22 Н^.м, расчетная скорость двигателя = 153 рад/с.

A) = 8,12 кВт

B) = 5,2 кВт

C) = 3,37 кВт

D) = 2,84 кВт

E) = 1,26 Вт

17 Определить расчетный момент двигателя, если расчетная мощность двигателя = 4006 Вт, а расчетная скорость двигателя =140 рад/с

A) 0,03 Н^.м

B) 28,6 Н^.м

C) 14,3 Н^.м

D) 3866 Н^.м

E) 7,1 Н^.м

18 Двигатель с короткозамкнутым ротором имеет следующие паспортные данные: n_ном = 1465 об/мин; р = 2; f_1ном = 50 Гц. Определить номинальное скольжение двигателя.

A) 2

B) 0,38

C) 0,023

D) 0,72

E) 0,96

;

19 Двигатель с короткозамкнутым ротором имеет следующие паспортные данные: n_ном = 1660 об/мин; р = 2; f_1ном = 65 Гц. Определить номинальное скольжение двигателя.

A) 0,149

B) 0,66

C) 0,12

D) 0,04

E) 0,98

20 Двигатель с короткозамкнутым ротором имеет следующие паспортные данные: n_ном = 1465 об/мин; р = 2; f_1ном = 60 Гц. Определить номинальное скольжение двигателя.

A) 0,56

B) 0,258

C) 0,186

D) 0,04

E) 0,364

Блок 18

Эквивалентный момент двигателя

1 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 12 мин, момент нагрузки = 120 Н^.м, время второго участка = 25 мин, момент нагрузки = 145 Н^.м, время третьего участка = 18 мин, момент нагрузки = 100 Н^.м

A) 58,9 Н^.м

B) 89,3 Н^.м

C) 126,4 Н^.м

D) 141,1 Н^.м

E) 167,5 Н^.м

2 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,5 мин, момент нагрузки = 10 Н^.м, время второго участка = 1,3 мин, момент нагрузки = 25 Н^.м.

A) 51,3 Н^.м

B) 45,2 Н^.м

C) 18,5 Н^.м

D) 5,8 Н^.м

E) 4,7 Н^.м

3 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 0,6 мин, момент нагрузки = 20 Н^.м, время второго участка = 1,1 мин, момент нагрузки = 35 Н^.м.

A) 57,3 Н^.м

B) 45,2 Н^.м

C) 30,6 Н^.м

D) 5,8 Н^.м

E) 4,7 Н^.м

4 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,6 мин, момент нагрузки = 10 Н^.м, время второго участка = 1,4 мин, момент нагрузки = 30 Н^.м.

A) 19,3 Н^.м

B) 21,8 Н^.м

C) 25,4 Н^.м

D) 36,1 Н^.м

E) 41,1 Н^.м

5 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 0,7 мин, момент нагрузки = 20 Н^.м, время второго участка = 1,2 мин, момент нагрузки = 40 Н^.м.

A) 18 Н^.м

B) 24 Н^.м

C) 30 Н^.м

D) 34 Н^.м

E) 48 Н^.м

6 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,7 мин, момент нагрузки = 15 Н^.м, время второго участка = 1,5 мин, момент нагрузки = 35 Н^.м.

A) 26,3 Н^.м

B) 28,9 Н^.м

C) 30,8 Н^.м

D) 36,4 Н^.м

E) 45,3 Н^.м

7 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 0,8 мин, момент нагрузки = 25 Н^.м, время второго участка = 1,3 мин, момент нагрузки = 40 Н^.м.

A) 23,6 Н^.м

B) 35,1 Н^.м

C) 36,6 Н^.м

D) 39,5 Н^.м

E) 48,6 Н^.м

8 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,8 мин, момент нагрузки = 15 Н^.м, время второго участка = 1,6 мин, момент нагрузки = 35 Н^.м.

A) 12,3 Н^.м

B) 22,2 Н^.м

C) 24,4 Н^.м

D) 26,4 Н^.м

E) 30,8 Н^.м

9 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 0,9 мин, момент нагрузки = 25 Н^.м, время второго участка = 1,4 мин, момент нагрузки = 50 Н^.м.

A) 14 Н^.м

B) 26 Н^.м

C) 36 Н^.м

D) 39 Н^.м

E) 42 Н^.м

10 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,9 мин, момент нагрузки = 15 Н^.м, время второго участка = 1,6 мин, момент нагрузки = 40 Н^.м.

A) 29,2 Н^.м

B) 34,9 Н^.м

C) 42,7 Н^.м

D) 49,6 Н^.м

E) 51,8 Н^.м

11 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,0 мин, момент нагрузки = 30 Н^.м, время второго участка = 0,5 мин, момент нагрузки = 75 Н^.м.

A) 52,4 Н^.м

B) 49,7 Н^.м

C) 32,8,4 Н^.м

D) 15,8 Н^.м

E) 14,7 Н^.м

12 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,6 мин, момент нагрузки = 20 Н^.м, время второго участка = 1,3 мин, момент нагрузки = 60 Н^.м.

A) 61,4 Н^.м

B) 45,2 Н^.м

C) 42,8 Н^.м

D) 41,1 Н^.м

E) 28,7 Н^.м

13 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,5 мин, момент нагрузки = 40 Н^.м, время второго участка = 0,5 мин, момент нагрузки = 75 Н^.м.

A) 51,1 Н^.м

B) 45,1 Н^.м

C) 22,6 Н^.м

D) 15,4 Н^.м

E) 9,3 Н^.м

14 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,2 мин, момент нагрузки = 60 Н^.м, время второго участка = 1,6 мин, момент нагрузки = 80 Н^.м.

A) 78,3 Н^.м

B) 75,4 Н^.м

C) 72,1 Н^.м

D) 68,8 Н^.м

E) 44,6 Н^.м

15 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,7 мин, момент нагрузки = 30 Н^.м, время второго участка = 0,5 мин, момент нагрузки = 70 Н^.м.

A) 24,3 Н^.м

B) 27,2 Н^.м

C) 35,3 Н^.м

D) 39,8 Н^.м

E) 42,5 Н^.м

16 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,3 мин, момент нагрузки = 45 Н^.м, время второго участка =0,3 мин, момент нагрузки = 80 Н^.м.

A) 58,7 Н^.м

B) 55,2 Н^.м

C) 53,3 Н^.м

D) 44,2 Н^.м

E) 34,9 Н^.м

17 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,4 мин, момент нагрузки = 40 Н^.м, время второго участка = 0,7 мин, момент нагрузки = 75 Н^.м.

A) 54,2 Н^.м

B) 46,2 Н^.м

C) 30,4 Н^.м

D) 22,8 Н^.м

E) 14,1 Н^.м

18 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,9 мин, момент нагрузки = 20 Н^.м, время второго участка = 0,9 мин, момент нагрузки = 50 Н^.м.

A) 52,3 Н^.м

B) 45,6 Н^.м

C) 44,5 Н^.м

D) 40,2 Н^.м

E) 32,8 Н^.м

19 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,6 мин, момент нагрузки = 20 Н^.м, время второго участка = 1,3 мин, момент нагрузки = 60 Н^.м.

A) 57,5 Н^.м

B) 49,2 Н^.м

C) 46,4 Н^.м

D) 42,8 Н^.м

E) 35,7 Н^.м

20 Определить эквивалентный момент нагрузки двигателя при его работе по следующему циклу: время первого участка = 1,2 мин, момент нагрузки = 15 Н^.м, время второго участка = 0,5 мин, момент нагрузки = 25 Н^.м, время третьего участка = 1,3 мин, момент нагрузки = 30 Н^.м

A) 18,3 Н^.м

B) 20,2 Н^.м

C) 24,2 Н^.м

D) 29,8 Н^.м

E) 31,7 Н^.м

Блок 19

1 Вал электродвигателя соединен с рабочей машиной через редуктор. Движение исполнительного органа рабочей машины – поступательное.

Известны: масса перемещаемых частей исполнителоного органа 400 кг, радиус приведения кинематической схемы 10 м. Рассчитайте момент инерции, приведенный к валу двигателя.

A) 4000 кг^.м²

B) 40 кг^.м²

C) 40000 кг^.м²

D) 0,4 кг^.м²

E) 400 кг^.м²

2 Вал электродвигателя соединен с рабочей машиной через редуктор. Движение исполнительного органа рабочей машины – поступательное.

Известны: масса перемещаемых частей исполнителоного органа 300 кг, радиус приведения кинематической схемы 0,9 м. Рассчитайте момент инерции, приведенный к валу двигателя.

A) 243 кг^.м²

B) 24,3 кг^.м²

C) 2,43 кг^.м²

D) 270 кг^.м²

E) 333,3 кг^.м²

3 Вал электродвигателя соединен с рабочей машиной через редуктор. Движение исполнительного органа рабочей машины – поступательное.

Известны: масса перемещаемых частей исполнителоного органа 200 кг, радиус приведения кинематической схемы 0,7 м. Рассчитайте момент инерции, приведенный к валу двигателя.

A) 1400 кг^.м²

B) 140 кг^.м²

C) 98 кг^.м²

D) 0,14 кг^.м²

E) 0,014 кг^.м²

4 Определите приведенный к валу двигателя момент инерции , если груз массой 10 т поднимется со скоростью 10 м/с, а скорость двигателя при подъеме 100 рад/с

A) 0,01 кг^.м²

B) 0,1 кг^.м²

C) 1 кг^.м²

D) 10 кг^.м²

E) 100 кг^.м²

5 Определите приведенный к валу двигателя момент инерции , если груз массой 10 т поднимется со скоростью 1 м/с, а скорость двигателя при подъеме 100 рад/с

A) 0,01 кг^.м²

B) 0,1 кг^.м²

C) 1 кг^.м²

D) 10 кг^.м²

E) 100 кг^.м²

6 Определите приведенный к валу двигателя момент инерции , если груз массой 1 т поднимется со скоростью 1 м/с, а скорость двигателя при подъеме 100 рад/с

A) 0,01 кг^.м²

B) 0,1 кг^.м²

C) 1 кг^.м²

D) 10 кг^.м²

E) 100 кг^.м²

7 Определите приведенный к валу двигателя момент инерции , если груз массой 100 кг поднимется со скоростью 10 м/с, а скорость двигателя при подъеме 100 рад/с

A) 0,01 кг^.м²

B) 0,1 кг^.м²

C) 1 кг^.м²

D) 10 кг^.м²

E) 100 кг^.м²

8 Определите приведенный к валу двигателя момент инерции , если груз массой 1000 кг поднимется со скоростью 10 м/с, а скорость двигателя при подъеме 100 рад/с

A) 0,01 кг^.м²

B) 0,1 кг^.м²

C) 1 кг^.м²

D) 10 кг^.м²

E) 100 кг^.м²

9 С какой скоростью поднимется груз, если скорость двигателя при подъеме 50 рад/с, радиус приведения 0,002 м?

A) 0,25 м/с

B) 0,1 м/с

C) 10 м/с

D) 100 м/с

E) 0,5 м/с

10 С какой скоростью поднимется груз, если скорость двигателя при подъеме 160 рад/с, радиус приведения 0,005 м?

A) 800 м/с

B) 0,16 м/с

C) 0,25 м/с

D) 0,08 м/с

E) 0,8 м/с

11 С какой скоростью поднимется груз, если скорость двигателя при подъеме 180 рад/с, радиус приведения 0,005 м?

A) 0,9 м/с

B) 0,09 м/с

C) 0,18 м/с

D) 0,08 м/с

E) 1,8 м/с

12 С какой скоростью поднимется груз, если скорость двигателя при подъеме 150 рад/с, радиус приведения 0,005 м?

A) 0,9 м/с

B) 0,09 м/с

C) 0,15 м/с

D) 0,75 м/с

E) 1,5м/с

13 Определить увеличение скорости , которую обеспечит динамический момент 45 , при моменте инерции = 0,2 кг^.м²за время переходного процесса = 1 с.

A) 75 рад/с

B) 90 рад/с

C) 160 рад/с

D) 225 рад/с

E) 300 рад/с

14 Определить увеличение скорости , которую обеспечит динамический момент 50 , при моменте инерции = 0,15 кг^.м²за время переходного процесса = 0,9 с.

A) 45 рад/с

B) 70 рад/с

C) 140 рад/с

D) 265 рад/с

E) 300 рад/с

15 Определить увеличение скорости , которую обеспечит динамический момент 40 , при моменте инерции = 0,2 кг^.м²за время переходного процесса = 0,5 с.

A) 55 рад/с

B) 80 рад/с

C) 100 рад/с

D) 225 рад/с

E) 300 рад/с

16 Определить увеличение скорости , которую обеспечит динамический момент 60 , при моменте инерции = 0,3 кг^.м²за время переходного процесса = 0,2 с.

A) 25 рад/с

B) 40 рад/с

C) 60 рад/с

D) 80 рад/с

E) 100 рад/с

17 Определить увеличение скорости , которую обеспечит динамический момент 70 , при моменте инерции = 0,3 кг^.м²за время переходного процесса = 0,3 с.

A) 75 рад/с

B) 90 рад/с

C) 150 рад/с

D) 225 рад/с

E) 300 рад/с

18 С какой скоростью поднимется груз, если скорость двигателя при подъеме 150 рад/с, радиус приведения 0,004 м?

A) 0,6 м/с

B) 0,06 м/с

C) 1,2 м/с

D) 1,5 м/с

E) 0,15 м/с

19 С какой скоростью поднимется груз, если скорость двигателя при подъеме 140 рад/с, радиус приведения 0,005 м?

A) 0,14 м/с

B) 0,7 м/с

C) 0,07 м/с

D) 1,4 м/с

E) 0,5 м/с

20 С какой скоростью поднимется груз, если скорость двигателя при подъеме 170 рад/с, радиус приведения 0,005 м?

A) 0,17 м/с

B) 0,7 м/с

C) 0,85 м/с

D) 0,05 м/с

E) 1,85 м/с

Блок 20

1 Определить динамический момент, который при моменте инерции = 0,2 кг^.м²обеспечит увеличение скорости на 200 рад/с за время переходного процесса = 1 с.

A) 22 Нм

B) 40 Нм

C) 64 Нм

D) 75 Нм

E) 83 Нм

; =

2 Определить динамический момент, который при моменте инерции = 0,15 кг^.м²обеспечит увеличение скорости на 210 рад/с за время переходного процесса = 2 с.

A) 12,68 Нм

B) 15,75 Нм

C) 38,2 Нм

D) 47,9 Нм

E) 73,3 Нм

3 Определить динамический момент, который при моменте инерции = 0,3 кг^.м²обеспечит увеличение скорости на 220 рад/с за время переходного процесса = 3 с.

A) 22 Нм

B) 40 Нм

C) 64 Нм

D) 75 Нм

E) 83 Нм

4 Определить динамический момент, который при моменте инерции = 0,2 кг^.м²обеспечит увеличение скорости на 210 рад/с за время переходного процесса = 1,1 с.

A) 12,68 Нм

B) 15,75 Нм

C) 38,2 Нм

D) 47,9 Нм

E) 73,3 Нм

5 Определить динамический момент, который при моменте инерции = 0,25 кг^.м²обеспечит увеличение скорости на 230 рад/с за время переходного процесса = 1,2 с.

A) 12,68 Нм

B) 15,75 Нм

C) 38,2 Нм

D) 47,9 Нм

E) 73,3 Нм

6 Определить динамический момент, который при моменте инерции = 0,1 кг^.м²обеспечит увеличение скорости на 220 рад/с за время переходного процесса = 1,3 с.

A) 12,68 Нм

B) 16,9 Нм

C) 38,2 Нм

D) 47,9 Нм

E) 73,3 Нм

7 Определить динамический момент, который при моменте инерции = 0,4 кг^.м²обеспечит увеличение скорости на 240 рад/с за время переходного процесса = 1,5 с.

A) 22 Нм

B) 40 Нм

C) 64 Нм

D) 75 Нм

E) 83 Нм

8 Определить динамический момент, который при моменте инерции = 0,5 кг^.м²обеспечит увеличение скорости на 250 рад/с за время переходного процесса = 1,5 с.

38,2 Нм

A) 47,9 Нм

B) 73,3 Нм

C) 83,3 Нм

D) 98,2 Нм

9 Определить динамический момент, который при моменте инерции = 0,6 кг^.м²обеспечит увеличение скорости на 200 рад/с за время переходного процесса = 1,6 с.

A) 22 Нм

B) 40 Нм

C) 64 Нм

D) 75 Нм

E) 83 Нм

10 Определить динамический момент, который при моменте инерции = 0,25 кг^.м²обеспечит увеличение скорости на 210 рад/с за время переходного процесса = 1,2 с.

A) 12,68 Нм

B) 15,75 Нм

C) 38,2 Нм

D) 43,8 Нм

E) 73,3 Нм

11 Определить время переходного процесса при следующих условиях: момент инерции = 0,2 кг^.м²; динамический момент 45 ;

= 200 рад/с.

A) 0,35 с

B) 0,60 с

C) 0,89 с

D) 0,98 с

E) 1,78 с

12 Определить время переходного процесса при следующих условиях: момент инерции = 0,3 кг^.м²; динамический момент 40 ;

= 210 рад/с.

A) 0,65 с

B) 0,78 с

C) 0,89 с

D) 1,23 с

E) 1,58 с

13 Определить время переходного процесса при следующих условиях: момент инерции = 0,15 кг^.м²; динамический момент 60 ;

= 220 рад/с.

A) 0,55 с

B) 0,64 с

C) 0,77 с

D) 0,90 с

E) 1,64 с

14 Определить время переходного процесса при следующих условиях: момент инерции = 0,2 кг^.м²; динамический момент 55 ;

= 200 рад/с.

A) 0,25 с

B) 0,70 с

C) 0,79 с

D) 0,95 с

E) 1,18 с

15 Определить время переходного процесса при следующих условиях: момент инерции = 0,3 кг^.м²; динамический момент 70 ;

= 220 рад/с.

A) 0,45 с

B) 0,70 с

C) 0,73 с

D) 0,90 с

E) 1,28 с

16 Определить время переходного процесса при следующих условиях: момент инерции = 0,5 кг^.м²; динамический момент 130 ;

= 250 рад/с.

A) 0,67 с

B) 0,75 с

C) 0,81 с

D) 0,90 с

E) 1,58 с

17 Определить момент инерции при котором динамический момент 30 , обеспечит увеличение скорости на 230 рад/с за время переходного процесса = 0,9 с.

A) 0,12

B) 0,18

C) 0,24

D) 0,32

E) 0,48

18 Определить момент инерции при котором динамический момент 40 , обеспечит увеличение скорости на 300 рад/с за время переходного процесса = 0,9 с.

A) 0,12

B) 0,18

C) 0,24

D) 0,32

E) 0,48

19 Определить момент инерции при котором динамический момент 45 , обеспечит увеличение скорости на 200 рад/с за время переходного процесса = 0,8 с.

A) 0,12

B) 0,18

C) 0,24

D) 0,32

E) 0,48

20 Определить момент инерции при котором динамический момент 50 , обеспечит увеличение скорости на 210 рад/с за время переходного процесса = 1,0 с.

A) 0,12

B) 0,18

C) 0,24

D) 0,32

E) 0,48
