4.8. Подготовьте отчет к лабораторной работе.
4.9. Нарисуйте в отчет схемы измерения для измерения сопротивления резистора, емкости конденсатора и индуктивности катушки индуктивности.
4.10. Нарисуйте в отчете схемы измерения для исследования последовательной RL, RC, RLC цепи.
5. Задание.
5.1. Измерьте параметры элементов, выданные преподавателем: сопротивления резистора, индуктивности катушки индуктивности, емкости конденсатора. Запишите полученные результаты в отчет в виде таблицы 2.1.
Таблица 2.1
| Элемент | R, Ом | L, мГн | С, нФ |
| Номинальное значение | |||
| Измеренное значение |
5.2. Изучите работу анализатора АЧХ и ФЧХ.
5.2.1. В программе «NI ELVISmx Instrument Launcher» нажать кнопку «Bode». Появиться окно, показанное на рисунке 2.1.
5.2.2. Изучить, по рисунку 1.1, назначение органов управление анализатора АЧХ и ФЧХ.
5.3. На макетной плате соберите схему последовательной RС – цепи, показанную на рисунке 2.2.
5.4. Настройте анализатор АЧХ и ФЧХ.
5.4.1. В окне «Stimulus Channel» выберете «AI 0».
5.4.2. В окне «Response Channel» выберете «AI 1».
5.4.3. С помощью окошек «Start Frequency» и «Stop Frequency», установите диапазон частот, в котором будет производиться измерение. В данном случае, диапазон от 1 кГц до 20 кГц.
5.4.4. В окне «Steps», установите нужное количество точек на графике. Чем больше точек, тем точнее будут измерения. В данном случае установите число 50. При необходимости его можно поменять.
5.4.5. Включите анализатор, нажав на кнопку «Run». На экранах анализатора должны появиться графики, аналогичные показанным на рисунке 2.3.
5.5. Определите изменение фазы от частоты (снимите ФЧХ последовательной RC цепи.).

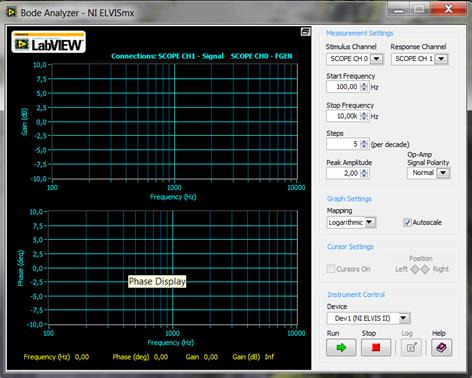

Рисунок 2.1 – Окно анализатора АЧХ и ФЧХ.
Рисунок 2.2 - Схема исследования АЧХ и ФЧХ последовательной RC цепи с подписанными гнездами на макетной плате.

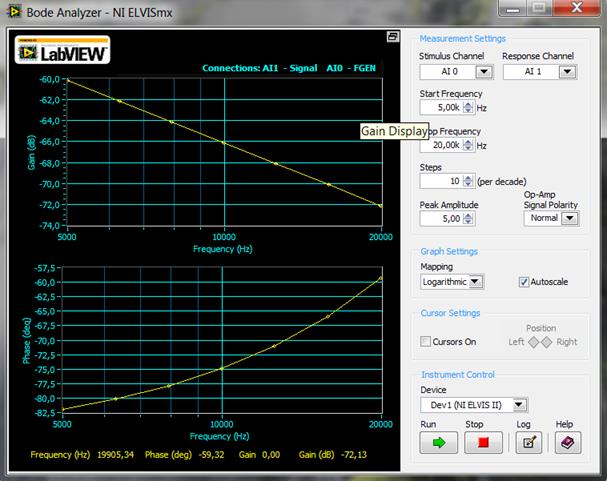

Рисунок 2.3 – Настройка и работа анализатора АЧХ и ФЧХ.
5.5.1. Поставьте галочку «Cursors On». На экранах с графиками появиться курсор с красным перекрестием.
5.5.2. Перемещая курсор, по точкам на графике, с помощью желтых надписей, в нижней части экрана, можно определить фазу при данной частоте, в выбранной точке. Курсор можно перемещать с помощью кнопок «Position» на блоке «Cursor Settings».
