1.26 Классификация методов измерения частоты. Резонансный метод измерения частоты

Дата: 2025-05-01; Просмотры: 22

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Резонансный метод измерения частоты заключается в сравнении измеряемой частоты с собственной резонансной частотой градуированного измерительного колебательного контура. Этот метод применяется в диапазоне высоких и сверхвысоких частот. Структурная схема его реализации приведена на рис. 3. Источник напряжения измеряемой частоты fx с помощью эле­мента связи ЭСвсоеди­няется с прецизионным из­мерительным контуром ИК, который настраивается в резонанс с частотой f_x Момент резонанса фиксируется по максимальному по­казанию индикатора, при­соединенного к контуру через второй элемент связи. Из­меряемая частота определяется по градуированной шкале микрометрического механизма настройки с большим числом отсчетных точек. Контур и индикатор конструктивно объеди­нены в устройство, называемое резонансным частотомером. Если шкала механизма настройки градуирована в длинах волн, то такое устройство называют резонансным волноме­ром.

Схема резонансного частотомера (рис. 4) позволяет выявить источники погрешности измерения. Погрешность градуировки определяется качеством механизма настройки;

ее можно уменьшить путем предварительной градуировки шкалы частотомера с помощью образцовой меры. Неста­бильность частоты измерительного контура возникает вслед­ствие изменения его геометрических размеров под влиянием изменения температуры окружающей среды; ее можно вычислить по следующей формуле:

где Df — отклонение частоты от резонансной под влиянием изменения температуры на DT, К; a —линейный темпе­ратурный коэффициент расширения материала контура; k — конструктивный коэффициент. Нестабильность настройки кон­тура возникает также при изме­нении вносимых реактивных со­противлений со стороны источника fx и индикатора. Активные вноси­мые сопротивления уменьшают доб­ротность контура.

1.27 Классификация методов измерения частоты. Осциллографический метод измерения частоты

Осциллографические методы измерения частоты

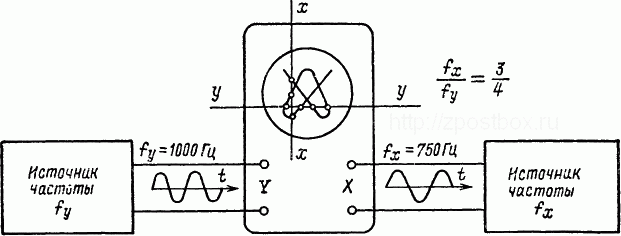

Измеряемая частота может быть определена сравнением её с известной опорной частотой f_o. Такое сравнение чаще всего производится с помощью электроннолучевого осциллографа или методами биений.
