Глава пятая. Архитектурная деталь.
Детали фасада
Архитектурная деталь придает сооружению законченность, завершает архитектурный образ. Деталь в чертежах изображается в крупном масштабе, приемами, дающими наибольшую предметную осязаемость передних планов, позволяющими почувствовать форму детали, собственный цвет строительного материала, его фактуру и обработку, конструкцию и отделку. Это обстоятельство определяет графические приемы чертежа в изображении деталей.
Цветовая подготовка делается натуральным собственным цветом, взятым в полную силу. Моделировка ведется решительно, сильно и в зависимости от материала резко, грубо. Фактура материала подчеркивается в освещенной части, особенно в местах косого освещения. Для деталей употребляется бумага наиболее крупнозернистая.
Лучшей подготовкой для работы над деталями фасада служат этюды с натуры, сделанные в классе или на воздухе. В мастерской следует работать над натюрмортами, составленными из каменных, кирпичных, чугунных, керамических, алебастровых или гипсовых и тому подобных деталей внешней архитектуры. Вне мастерской для этой цели рисуют небольшие архитектурные фрагменты, такие, как кирпичные наличники, мраморные и каменные колонны, чугунные решетки, майоликовые детали, гранитные лестницы, подпорные стены, цоколи, фонари, фонтаны и т. д.

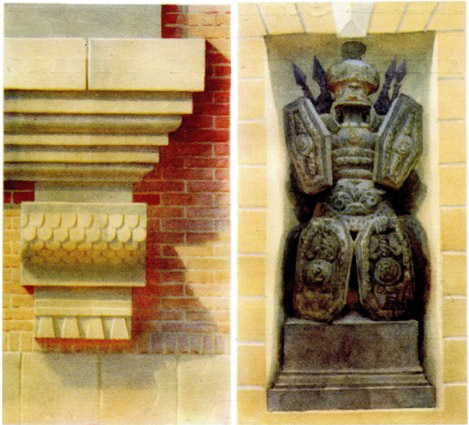

Рисунок каменного кронштейна на фасаде Казанского вокзала А. В. Щусева представляет пример архитектурного чертежа детали. Ясно показан цвет камня, фактура обработки, разрезка блоков. В силу того, что деталь изображена на переднем плане, она дана с резкой светотенью. Чертеж показывает монументальные черты детали, относящиеся к большому композиционному целому (рис. 107). Кирпичная стена этого памятника выполнена в крупном масштабе. В чертеже показаны цвет, фактура, кладка и обработка камня и кирпича. Такой чертеж дает исчерпывающее представление об архитектурной детали как с конструктивной, так и с художественной стороны.
Гранитный монумент с тесаной и полированной обработкой деталей показан по стадиям исполнения чертежа. Тесаная и колотая фактура выполняется теми же приемами последовательной моделировки, как это делалось в изображении каменной и кирпичной кладки.
