Рис. 91. Приемы акварельной техники для передачи фактуры строительных материалов Акварель архитектора А. П. Брюллова «Вилла Спада».
Рис. 92. Изображение красного кирпича в мелком масштабе при вечернем солнечном освещении. Незаконченный чертеж дает возможность проследить стадии и технические приемы исполнения. Моделировка кирпичной кладки и черепичной кровли достигается мелкими штрихами полутонов и теней с пропуском бликов по порядовке кирпича и черепицы.
Другая неоконченная акварель (рис. 92), выполненная в мелком масштабе, дает возможность проследить за техникой ее исполнения. В отличие от предыдущего примера она выполнена в миниатюрном масштабе, который обычно употребляется в проектных работах.
На этом чертеже сооружение из красного кирпича изображается при вечернем освещении. Поэтому цветовая подготовка здесь принята желто-розового цвета. По первому общему цветовому тону проложен теплый красный цвет освещенного вечерним солнцем кирпича и серовато-голубой тон неба.

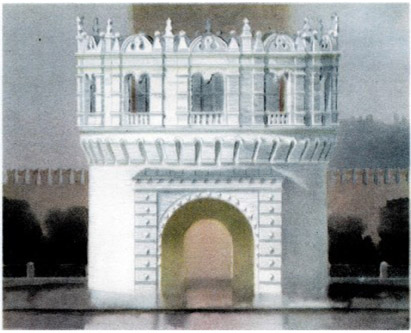

Рис. 93. Изображение беленого кирпича при рассеянном свете пасмурного неба. Фасад башни Кутафьи Московского Кремля. Моделировка архитектуры в освещенной части производится мелкими штрихами полутонов и теней с пропуском бликов; в тенях — широким обобщающим покрытием.
В следующей стадии были нанесены падающие и собственные тени, по своему цвету близкие к цвету ранее окрашенного небосвода. После такой общей моделировки была произведена детализация кирпичной стены и черепичной кровли. В правой освещенной грани нанесены тепло-красные полутона, поскольку эта грань нормально обращена к солнечным лучам. Оставляются световые кромки по кирпичным порядовкам, короткие падающие тени в вертикальных швах и насыщенные по цвету красные рефлексы в горизонтальных швах. На средней грани, где солнечные лучи падают касательно, полутона наносятся более темного и более холодного тона, чем на правой грани. Здесь на кромках также оставляются блики, в швах наносятся холодные падающие тени и теплые рефлексы, большие падающие тени в нишах и окнах делаются длиннее. В левой теневой грани полутона и тени наносятся так же, как и в первых двух гранях. Падающие тени от верхнего рассеянного света наносятся с мягкими очертаниями и теплыми рефлексами под карнизом, перемычками и поясами. Такой прием акварельной обработки чертежа кирпичной стены целесообразно применять для масштаба 1 : 100, 1 : 50. При таких масштабах работа по изображению кирпича идет быстро и эффективно. Стена приобретает живую
мозаичную структуру кирпичной кладки, а чертеж выглядит выразительно и реалистично. Аналогично исполняется и черепичная кровля с той лишь разницей, что там цвета берутся несколько светлее и желтее.

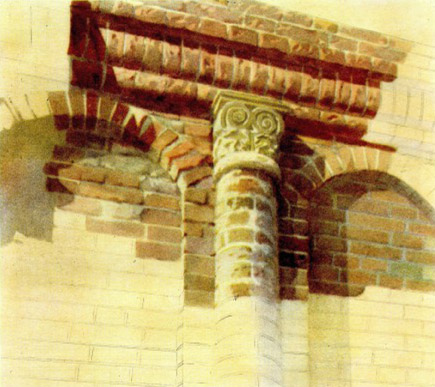

Рис. 94. Изображение красного кирпича в крупном масштабе при солнечном освещении. Незаконченный чертеж дает возможность проследить стадии исполнения и технические приемы.

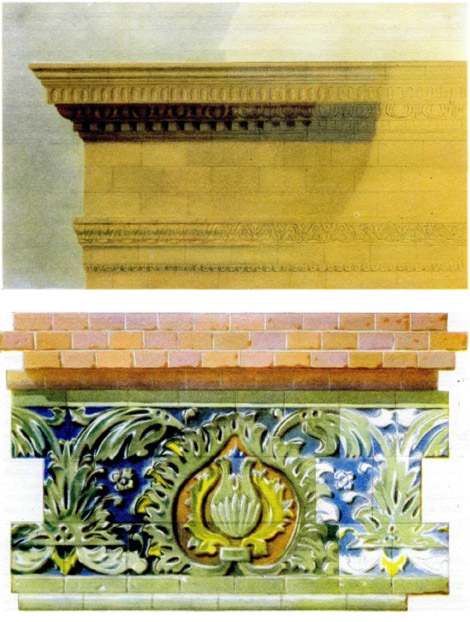

Рис. 95. Справа: вверху — изображение керамического карниза в крупном масштабе при солнечном освещении и облачном небе. Незаконченный чертеж показывает стадии исполнения и окраску фаз светотени; внизу — изображение изразцовой облицовки стен и пример использования дополнительных цветов для получения гармонического строя в окраске архитектурных деталей. Истринский изразец. Чертеж одновременно показывает приемы изображения изразцов при помощи акварели, с частичной цветовой подготовкой, с моделировкой кирпича и глазурованной поверхности поливных изразцов. Сочетание красок соответствует двум парам дополнительных цветов, расположенных на взаимно-перпендикулярных диаметрах спектрального круга.
В современной практике архитектурной отделки зданий большую роль играет керамическая облицовочная плитка и архитектурные детали. На чертеже (рис. 95) представлен фрагмент карниза. Здесь, на рисунке, не завершенном для большей наглядности, видна последовательность работы, краски и приемы изображения этого облицовочного материала.
Большой практический интерес представляют приводимые акварели цветных изразцов. Здесь приведен фрагмент древних русских изразцов из Истры. Особенно интересна в нем интенсивность цвета, сочность красок, мягкость рисунка, нежность полутонов (рис. 95). По неоконченному рисунку можно проследить последовательность исполнения данной работы.
