Рис. 74. Разрез дворца. Архитектор М. Ф. Казаков. Фрагмент чертежа показывает приемы обработки архитектурного чертежа тушью в сочетании с многоцветной акварелью.
Способ рассеянного света целесообразен в том случае, когда интерьер характеризуется плоскостной архитектурой, живописной трактовкой стен, многоцветной фактурой строительных материалов, с деталями, выделяющимися не столько рельефом, сколько цветом. Тогда рассеянный свет даст мягкую светотень; собственные цвета строительных материалов и живописная разработка стен, потолков, ниш и филенок получат первостепенное значение, весь интерьер в целом приобретет колористический облик в противоположность пластическому, который создается ярким прямым светом. Этот прием придает архитектурному облику интерьера выражение покоя, значительности, а при определенной светлоте всего чертежа — оттенок лиричности.
В этом смысле хорошим примером может служить чертеж архитектора М. Ф. Казакова из его альбома «партикулярных» строений — проект дворца с богатой цветной отделкой интерьера (рис. 74). В контраст к тонко и детально разработанным комнатам здесь введен резкий, условный цвет плоскости сечения стен. Красный цвет в плоскости сечения старыми мастерами применялся редко. В этом примере он контрастно противопоставлялся светлым тонам внутренней отделки стен.
При сопоставлении приведенных архитектурных разрезов (рис. 74 и 75) обращает на себя внимание то, что светотень от прямого света (рис. 75) хорошо выявляет пластику архитектуры общественного здания, его спокойные и монументальные формы. Светотень от рассеянного света (рис. 74) хорошо выявляет цветовой облик жилого здания, черты его декоративной, жизнерадостной, интимной архитектуры.

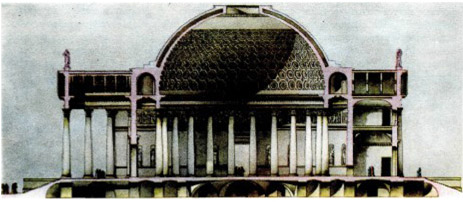

Рис. 75. Проект Пантеона 1812 года. Архитектор Д. Кваренги. Разрез показывает приемы графического исполнения чертежа с ограниченным применением цвета.
Совмещение приемов прямого и рассеянного света целесообразно и в том случае, когда на большом разрезе необходимо особо выделить наиболее важное помещение. Тогда периферийные помещения погружаются в полумрак рассеянного света, а центральные освещаются прямым светом, который заставляет зрителя сосредоточить на них внимание, выявляет архитектурную разработку интерьера, придает хорошо освещенным помещениям значение композиционного центра и т. д.
Важно помнить, что при исполнении наиболее освещенных мест, которые выделяются и на которых сосредоточивается внимание, светотень наносится точно, с четкими очертаниями границ, как можно светлее и ни в коем случае не контрастно и не черно; такую ошибку очень часто делают неопытные акварелисты, ошибочно полагая, что более сильный контраст передает более яркое освещение.
В цветовой обработке разрезов очень важно учитывать масштаб чертежа, так как окраска изображения имеет свою масштабность. Разрезы мелкого масштаба выполняются в колорите отдаленных планов, т. е. менее интенсивными и яркими по цвету, более мягкими по очертаниям, нюансными по светотеневым контрастам, более обусловленными воздушной средой, серебристыми цветами. Такой чертеж всегда масштабен, здание кажется отдаленным и большим, несмотря на мелкий масштаб изображения. Напротив, в чертежах крупного масштаба отчетливы локальные цвета, интенсивен цвет, контрастна светотень. При крупном масштабе чертежу свойственны черты колорита переднего плана, при мелком масштабе — черты колорита дальних планов.
Серьезной частью архитектурного разреза являются развертки стен. Развертки стен имеют большое практическое значение в строительстве и реставрационных работах. В развертках дается точная расколеровка стен, делается подбор рисунка и материала, детально разрабатываются лепные детали, роспись стен, делается окончательный эскиз живописных вставок; на развертках изображаются двери, печи, камины, световая арматура, драпировки, мебель. Развертка дает возможность на постройке поставить пробы колеров, сделать образцы росписи, пробные фрагменты живописных филенок, выбрать необходимые отделочные материалы.
