Архитектурный разрез
Архитектурный разрез показывает внутренний и внешний облик здания, дает возможность увидеть его удобство и красоту.
В архитектурном разрезе различают три основные части: во-первых, картину внешнего окружения здания; во-вторых, плоскость сечения по сооружению и земле, в-третьих, внутренние помещения с их архитектурой, отделкой и деталями. В графической разработке архитектурного разреза эти три части чертежа должны быть очень четко разграничены и выделены; от выразительной характеристики каждой части зависит ясность и графическое качество архитектурного разреза.
Наименее реальна, условна в изображении разреза сама плоскость сечения стен или других элементов здания, которая в силу этого в архитектурных разрезах либо оставляется белой, либо заливается черной тушью или такой краской, которая лучше всего отделяет сечение от остальных частей разреза. Плоскость сечения сильнее всего выделяется тогда, когда она оставлена белой или залита черной тушью; покраска сечения сразу же ставит его в цветовую взаимосвязь с обработкой остальных частей чертежа, что затемняет построение всего изображения и затрудняет его чтение.
В чертежах старых мастеров бывают разрезы с полным показом конструкций разрезанных мест и с такой покраской сечения, которая соответствовала натуральным цветам строительных материалов; такие разрезы восполняли отсутствие конструктивных разрезов.
В советской практике архитектурного проектирования прием белого сечения применяется чаще всего; он наиболее прост, красив и имеет специфику архитектурного чертежа. Белое сечение оставляет чертеж свежим, светлым и очень выразительным в акварельной обработке. Его дополняет конструктивный разрез, расшифровывающий белые места архитектурного разреза.
Переходя к последующей окраске архитектурного разреза, необходимо установить, где, в какой части чертежа будет сосредоточен наибольший свет, насыщенность цвета или наиболее выразительная светотень. Это решается по-разному, в зависимости от того, в какой мере тот или иной изобразительный прием соответствует образному содержанию архитектурной темы чертежа. Так, подход к графике разреза будет различным для театра с его богатой по цвету архитектурой интерьера, для залитого светом и раскрытого к природе интерьера санатория, для скромного интерьера школы и т. д.
В разрезе театра все внимание сосредоточивается на интерьере зала, который доминирует в разрезе. Зрительный зал в композиции разреза является колористическим центром, наиболее насыщенным по цвету.
Для помещений второстепенных дается менее интенсивная расцветка, гармонически оттеняющая колорит главного зала. Интерьеру театра, в целом исполненному в цвете, противопоставляется спокойный, серебристый, воздушный фон внешнего окружения, который оттеняет цветовую композицию зала и выделяет его как главное в чертеже. Такой графически осмысленный чертеж делает правильный акцент на основном помещении, сосредоточивает на нем внимание зрителя, правильно отражает специфику сооружения.
Иначе может быть, например, построен колорит архитектурного разреза санатория. Здесь важно в архитектуре интерьера показать ее общий светлый, солнечный облик, обращенность интерьера к природе. Здесь основным изобразительным приемом служит его наибольшая сила освещенности, солнечный свет, чистый воздух. Соответственно этому архитектура интерьера, архитектурные детали и пр. выявляются легкой, нюансной светотенью, выдержанной в светлых, тепло-серебристых тонах. Главное помещение интерьера приобретает наиболее светлый, богатый по светотени архитектурный облик. Окружающий здание пейзаж, в противоположность примеру с театром, выполняется в полную силу красок, как бы образуя богатую по цвету оправу для светлых форм архитектуры, передавая непосредственную связь архитектуры с природой, с зеленью, водой, солнцем, воздухом.
В практике проектирования существует два приема светотеневой обработки разрезов. Первый способ характеризуется прямым солнечным светом, второй — рассеянным светом пасмурного неба. При хорошем освоении этих приемов их можно эффективно совмещать для выделения центральных помещений интерьера, для более тонкой и образной трактовки чертежа.
Способ прямого солнечного света целесообразен в том случае, когда интерьер характеризуется рельефной архитектурой, скульптурной трактовкой стен, одноцветной и светлой фактурой строительных материалов, крупными выступающими архитектурными деталями и т. д. Тогда прямой свет даст богатую светотень, красивый узор падающих, обратных, теней и рефлексов, выявит крупные выступающие детали, хорошо оттенит пластику криволинейных стен как в свету, так и в тени. Этот прием придаст архитектурному облику интерьера оживленный, светлый, праздничный характер.

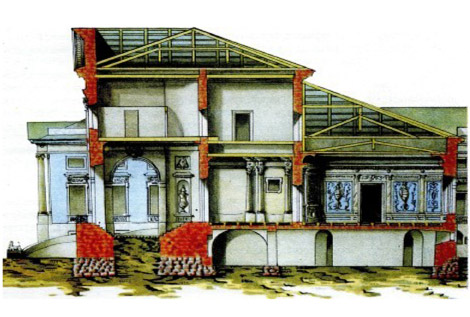

Мастера русского классицизма часто пользовались этим приемом (рис. 75). Особенно часто они это делали тогда, когда интерьер здания проектировался одноцветным, с рельефной обработкой стен, со скульптурными деталями. В их разрезах прямой солнечный свет хорошо выявляет пластические и монументальные черты архитектуры интерьера. В качестве примера здесь приводится разрез конкурсного проекта Пантеона Отечественной войны 1812 года архитектора Д. Кваренги. Этот разрез выполнен тушью в сочетании с акварельными красками.
Способ выявления архитектуры интерьера при помощи светотени от прямого света применялся мастерами архитектуры не только при проектировании общественных зданий, где удельный вес пластической обработки интерьера был велик, но и при проектировании жилых зданий для городских резиденций состоятельных заказчиков. Эти здания также носили парадный характер. В качестве примера здесь может быть рассмотрен проект архитектора Н. А. Львова (рис. 87).
Этот проект интересен во многих отношениях: во-первых, в нем хорошо показана техника изображения четкого черного, как бы печатного архитектурного плана; во-вторых, хорошо показаны приемы передачи трехмерной архитектурной формы интерьеров и фасадов при помощи светотени от прямого света с применением туши и акварели; в-третьих, этот чертеж интересен совмещением трех основных проекций, определяющих архитектурный облик здания. На одном небольшом листе помещается весь архитектурный проект.
